24S 18650 A LiFePO4 BMS/PCM/PCB Защитная плата аккумулятора для электровелосипеда 24 упаковки

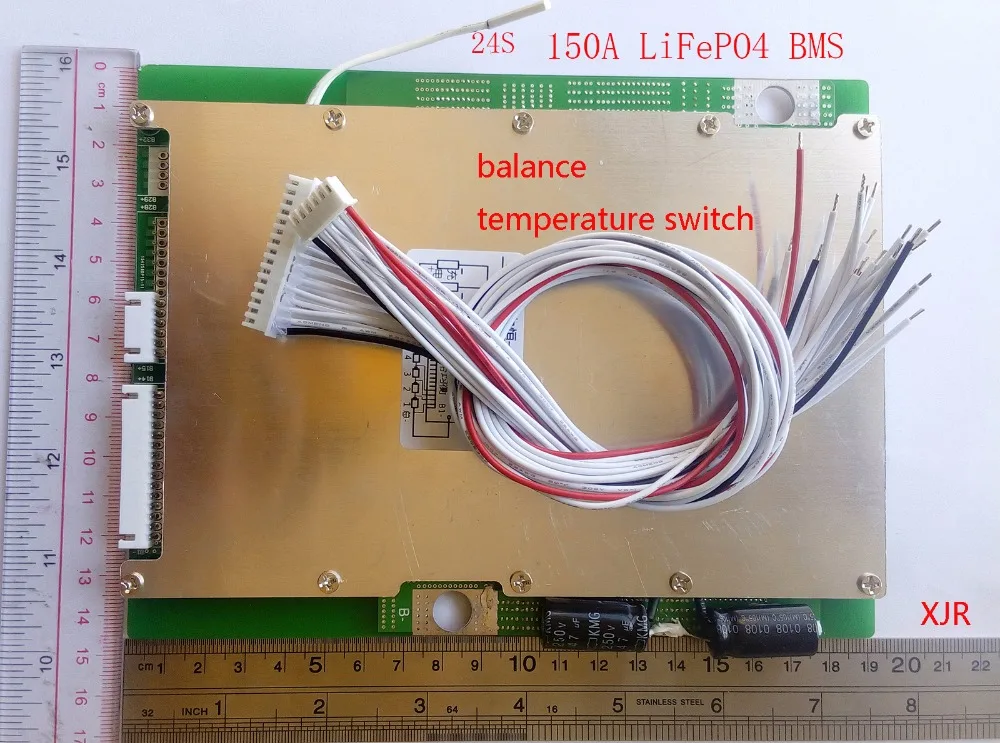

24S 150A LiFePO4 BMS/PCM/PCB плата защиты батареи для E-bike 24 упаковки 18650 батареяС функцией баланса с переключателем температуры



120A версия:НепрерывнаяРабочий ток 120а, защита от перегрузки по току составляет 240А. 150A версия:НепрерывнаяРабочий ток 150А, защита от перегрузки по току 300А.   Примечание: Это BMS с функцией баланса. Ваш аккумулятор должен совпадать, батарея должна иметь хорошую консистенцию, если не уверены, пожалуйста, используйте новый фирменный аккумулятор.

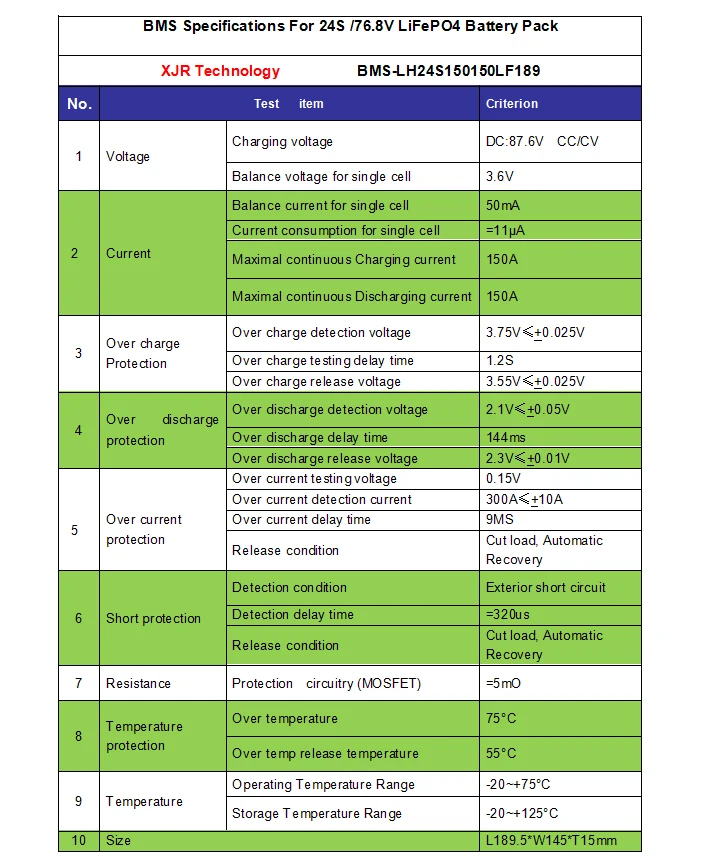

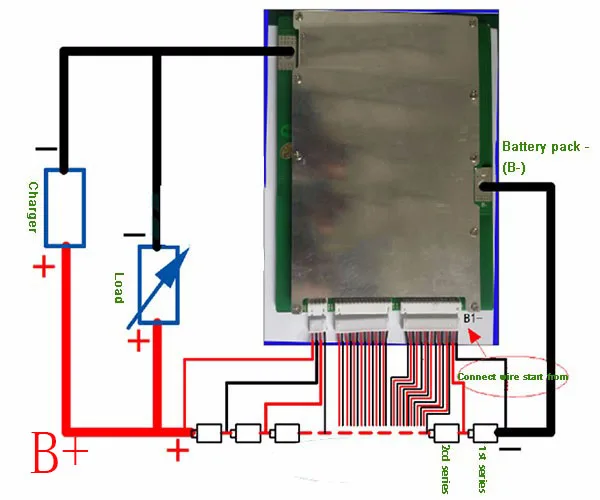

Особенности: 1) Высокоточная схема обнаружения напряжения; 2) терминал зарядного устройства с использованием высоковольтного устройства; 3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2 или короткого замыкания); 4) транзистор MOS может управлять зарядкой и разрядкой аккумулятора; 5) Низкое потребление тока в режиме ожидания.             150A высокой интенсивности параметры: Перезарядка: 3,75 в Защита от разрядки: 2,1 V Напряжение зарядки: 3,65 в * 24 = 87,6 в Непрерывный рабочий ток: 150a От перегрузки по току: 300A Баланс Напряжение: 3,6 V Баланс ток: 50mA Размер: 189,5 мм * 145 мм * 15 мм Мы отправим с балансовым кабелем (balane wire)                                           Версия S: зарядка и разрядка Используйте тот же порт Зарядка: B + и C- Разряд: B + и C- Серия проводов: первая линия припоя B-к отрицательному аккумулятору, подключите кабель баланса к батарее (B1 B2. .. B24), дважды проверьте напряжение, проверьте ОК, затем вставьте кабель (гнездо), затем подключите c-линию, затем посмотрите на количество общего напряжения батареи, если напряжение между C-и B + равно общему напряжению, это должно работать должным образом.     Шаг 1: Подключите аккумулятор, внимательно проверьте Шаг 2: Подключите кабель баланса (розетка) сначала низкий бит, последний высокий бит.



24S 200A LiFePo4

Защита от перезарядки: 3,9 V

По сравнению с dishcarge: 2,1 V

Рабочий ток: 200A

От перегрузки по току: 400A

Баланс Напряжение: 3,6 V

Баланс ток: 60mA

Размер: 180*138*26

Область применения: 24 S lifepo4 аккумуляторные батареи   Обратите внимание: 1) обратите внимание, что входное и выходное напряжение, а также условия нагрузки для платы защиты питания не превышают электрические параметры допустимого энергопотребления; 2) особое внимание к току нагрузки не может работать долгое время между максимальным непрерывным рабочим током и током защиты; 3) при подключении аккумулятора он может не разрядиться. В этот чехол, Подключите зарядное устройство может быть восстановлена до обычные рабочие условия; 4) хотя встроенный блок электростатической защиты BMS, пожалуйста, не трогайте руки, когда BMS в рабочем состоянии, чтобы избежать повреждения от статического электричества. 5) если изображение не соответствует параметрам, пожалуйста, проверьте в соответствии с таблицей параметров.

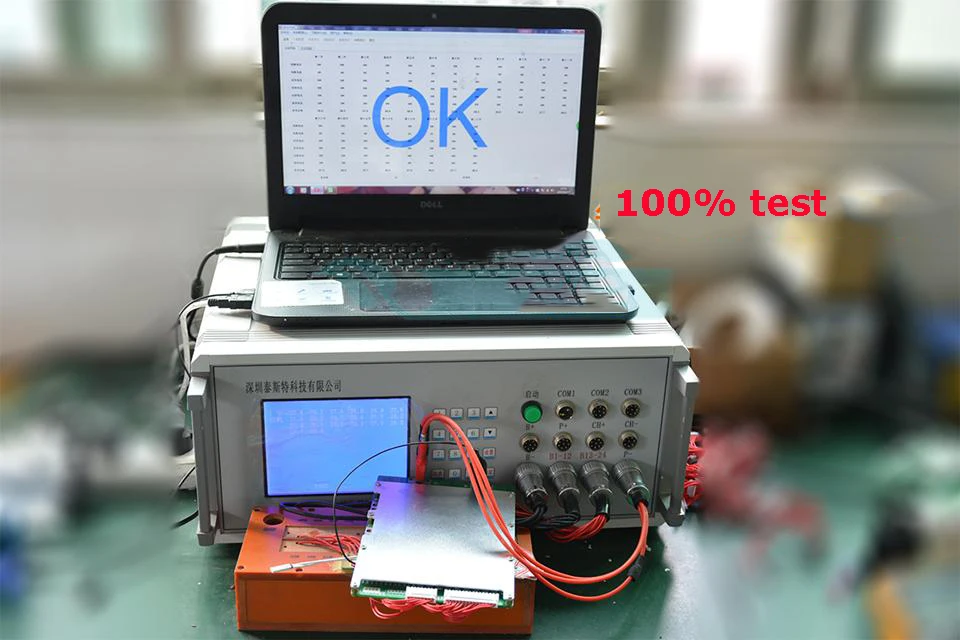

SMT Цех:
