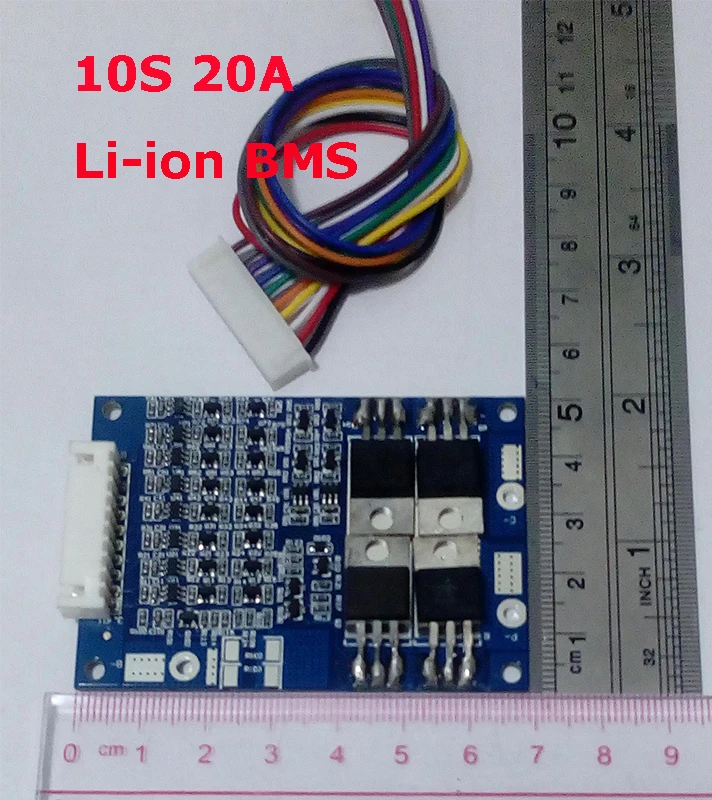

Защитная плата 10S 20A литий полимерная lipo BMS/PCM/PCB для батарей 10 ячеек 18650 Li ion|for

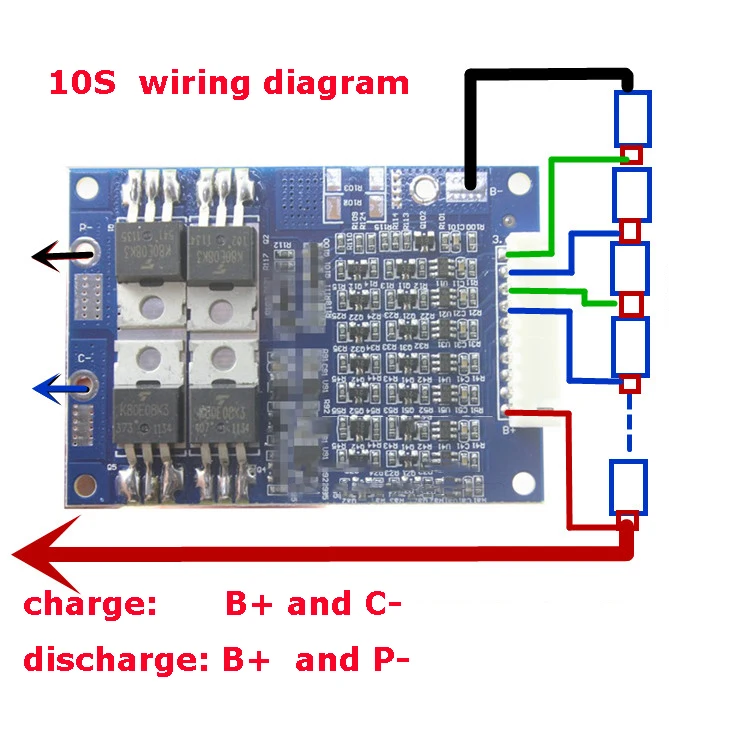

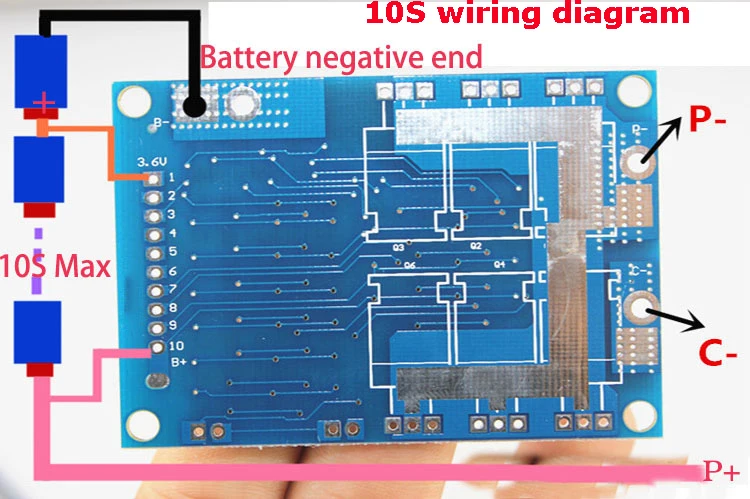

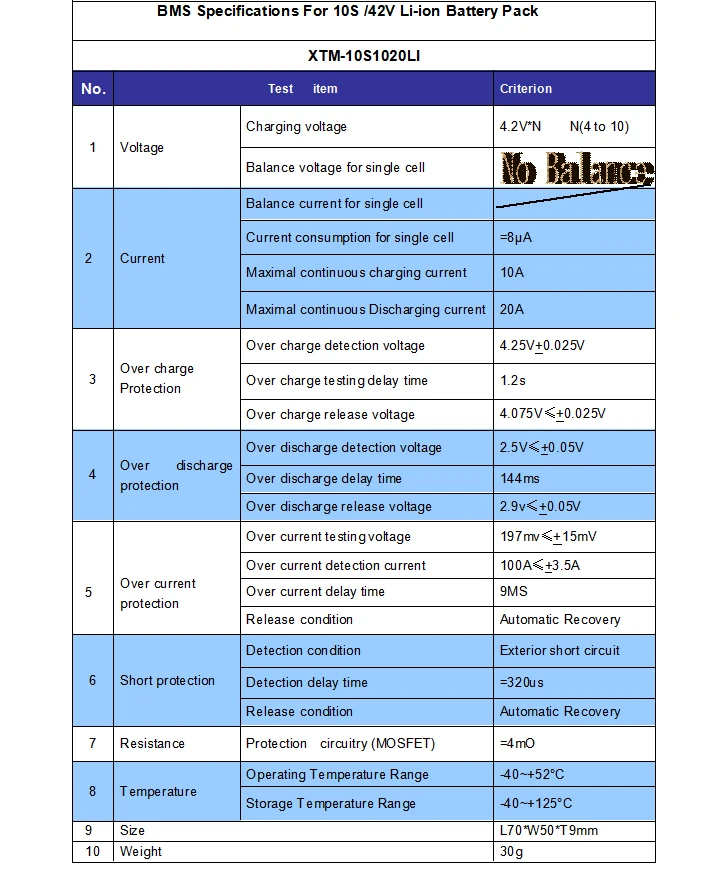

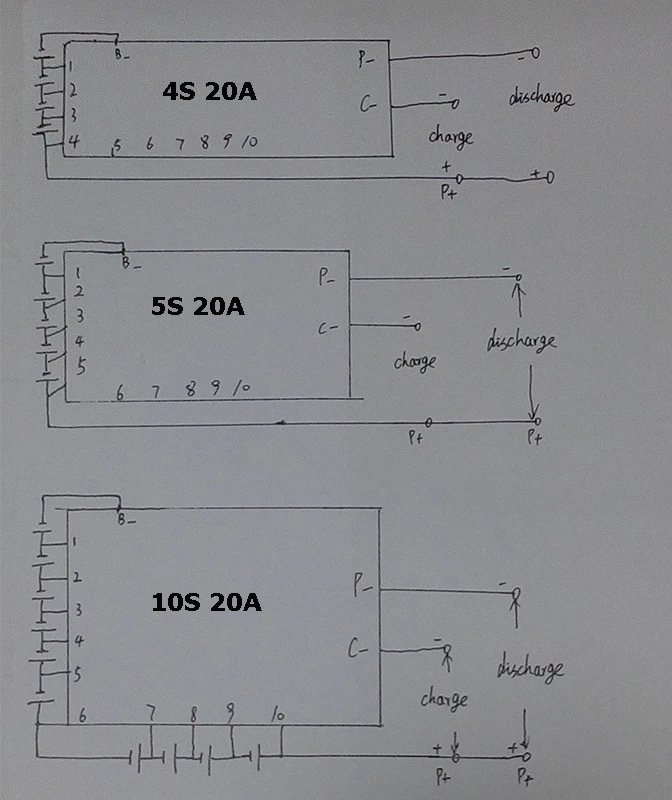

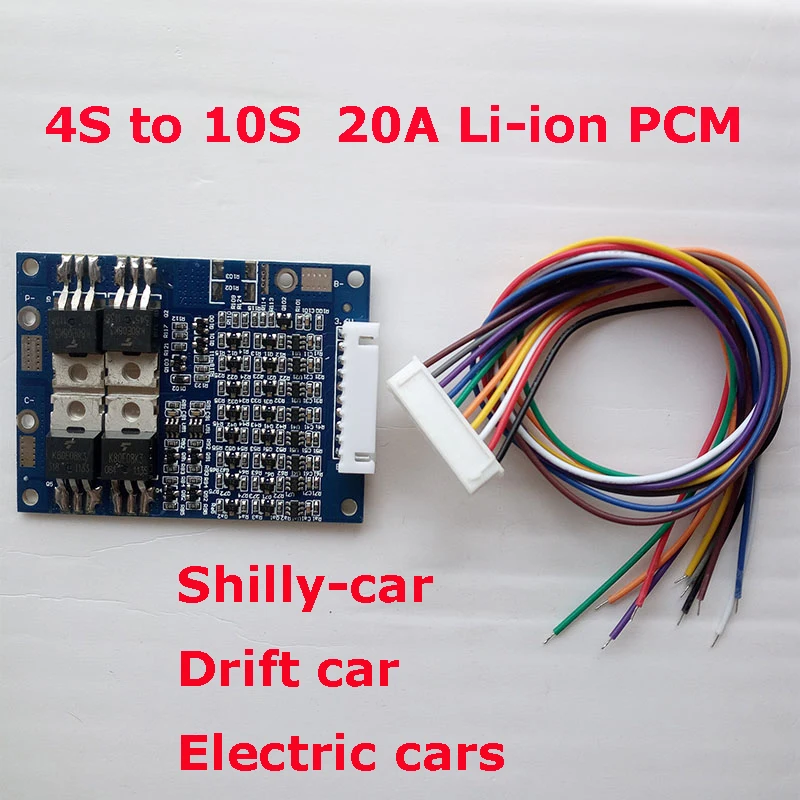

10 S 20A литий-полимерная lipo BMS/PCM/PCB плата защиты батареи для 10 ячеек 18650 литий-ионная батарея     Без функции балансировки.   Рекомендуемая мощность двигателя составляет менее 500 Вт   Aplicaciones: 10 S Li-ion18650, licoo2, limn2o4, Li (nicomn) O2 baterias recargables 10 S lipo baterias recargablesShilly-carДрифтерная машинаЭлектрические автомобилиСкутер       Особенности: 1) Высокоточная схема обнаружения напряжения; 2) терминал зарядного устройства с использованием высоковольтного устройства; 3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2 или короткого замыкания); 4) транзистор MOS может управлять зарядкой и разрядкой аккумулятора; 5) Низкое потребление тока в режиме ожидания. Параметры:Напряжение перезарядки: 4,25 В ± 0,05 ВНапряжение перегрузки: 2,5 В ± 0,02 вТок: 100 aНепрерывный ток: 20AКороткий покрой: защита, зарядка может быть восстановленаРазмер: 70*50*9 ммЕсть 10 одиночных проводов, если вы делаете 4S аккумулятор, вы можете просто подключить 4 провода.Это макс может сделать 10 S аккумулятор.Эта плата может использоваться как 4S/20A, 5S/20A, 6 S/20A, 7 S/20A, 8 S/20A, 9 S/20A, 10 S/20A PCM.4S/20А напряжение зарядки 4,2 В * 4 = 16,8 в5S/20А напряжение зарядки 4,2 В * 5 = 21В6 S/20A напряжение зарядки 4,2 В * 6 = 25,2 вНапряжение зарядки 7 S/20A 4,2 В * 7 = 29,4 в8 S/20A напряжение зарядки 4,2 В * 8 = 33,6 в9 S/20A напряжение зарядки 4,2 В * 9 = 37,8 в10 S/20A напряжение зарядки 4,2 В * 10 = 42 вПримечание:Существует два способа подключения:1) Зарядка/разрядка с различными портами:«P-»-это отрицательный конец разряда, «P +»-это положительный конец разряда.«C-»-это отрицательный конец заряда, «P +»-это положительный конец заряда.Ток заряда 10 А; ток разряда 20 А.2) Зарядка/разрядка с теми же портами:«C-»-это отрицательный конец заряда/разряда."P +"-это положительный конец заряда/разряда.Ток заряда/разряда 10 АПровод первого сигнала не может подключаться к отрицательному концу батареи. Если нет, то будет Короткий покрой. Он должен подключить 3,6 В к соединению первого положительного конца ячейки и второго отрицательного конца ячейки.
