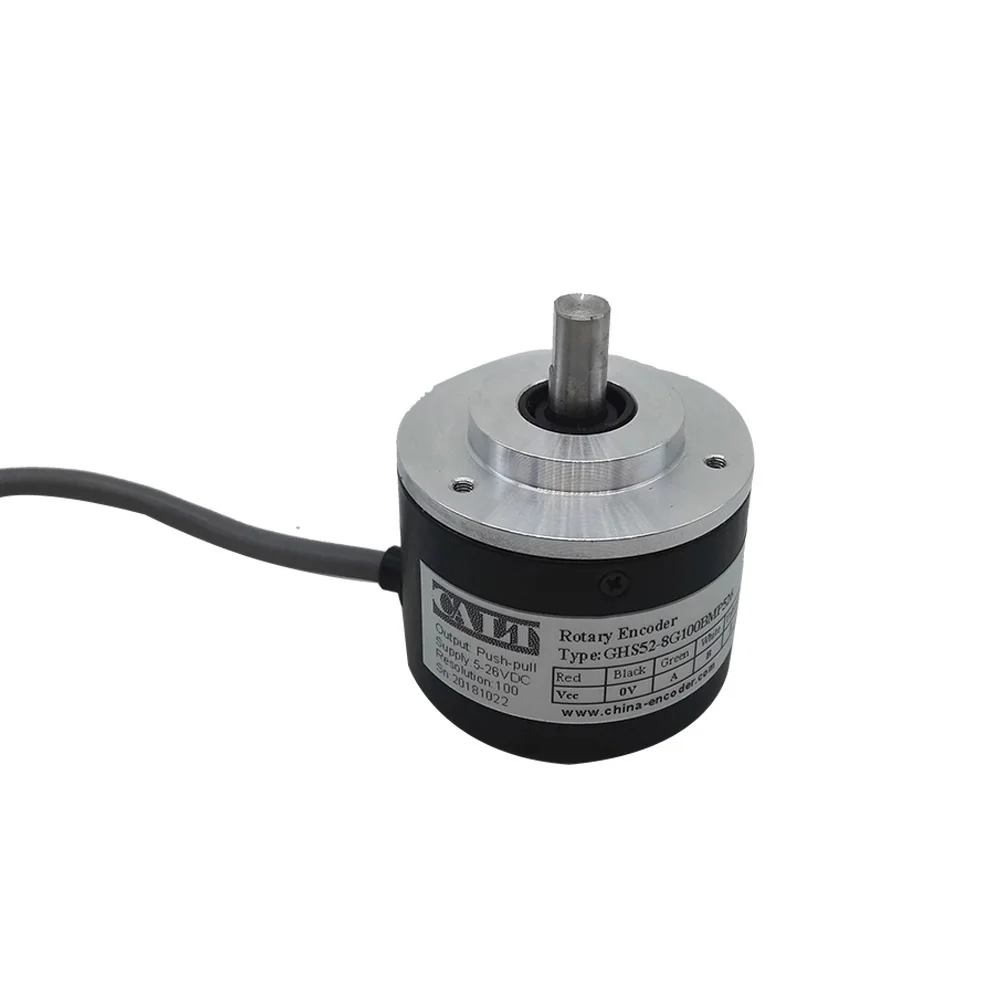

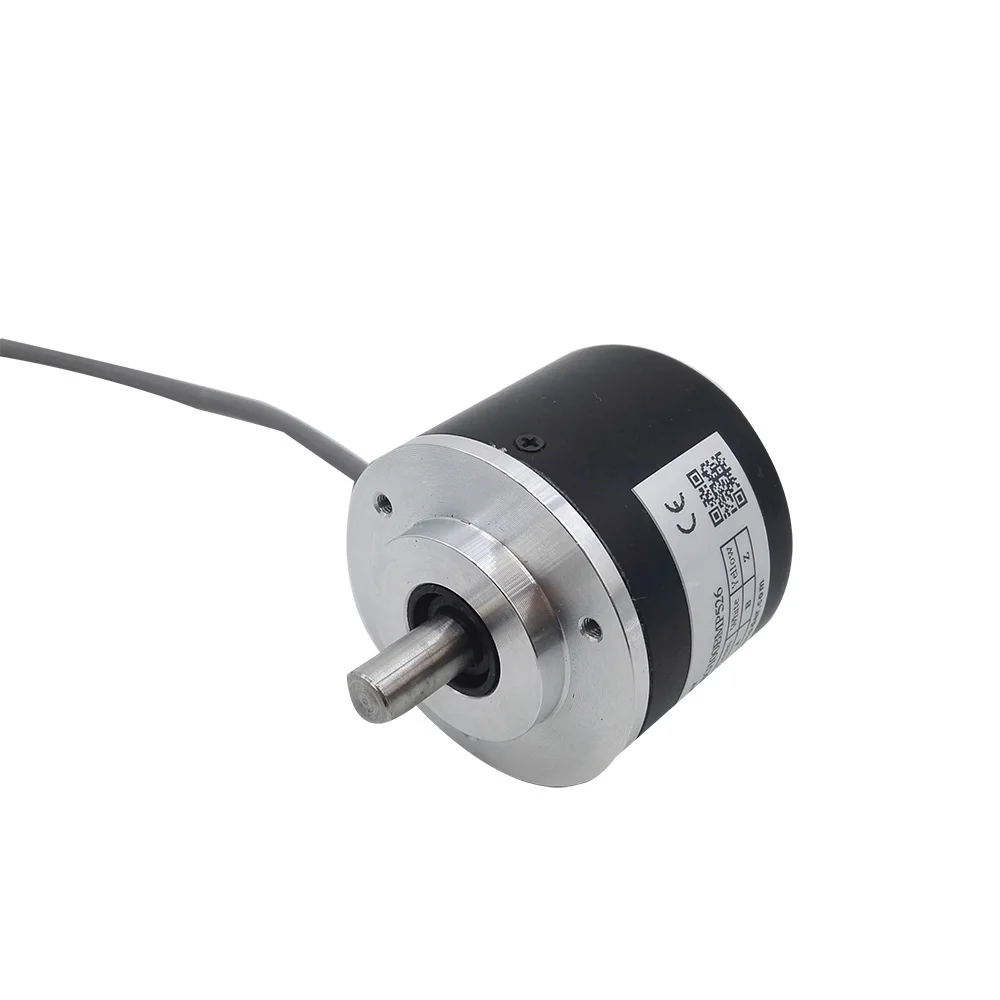

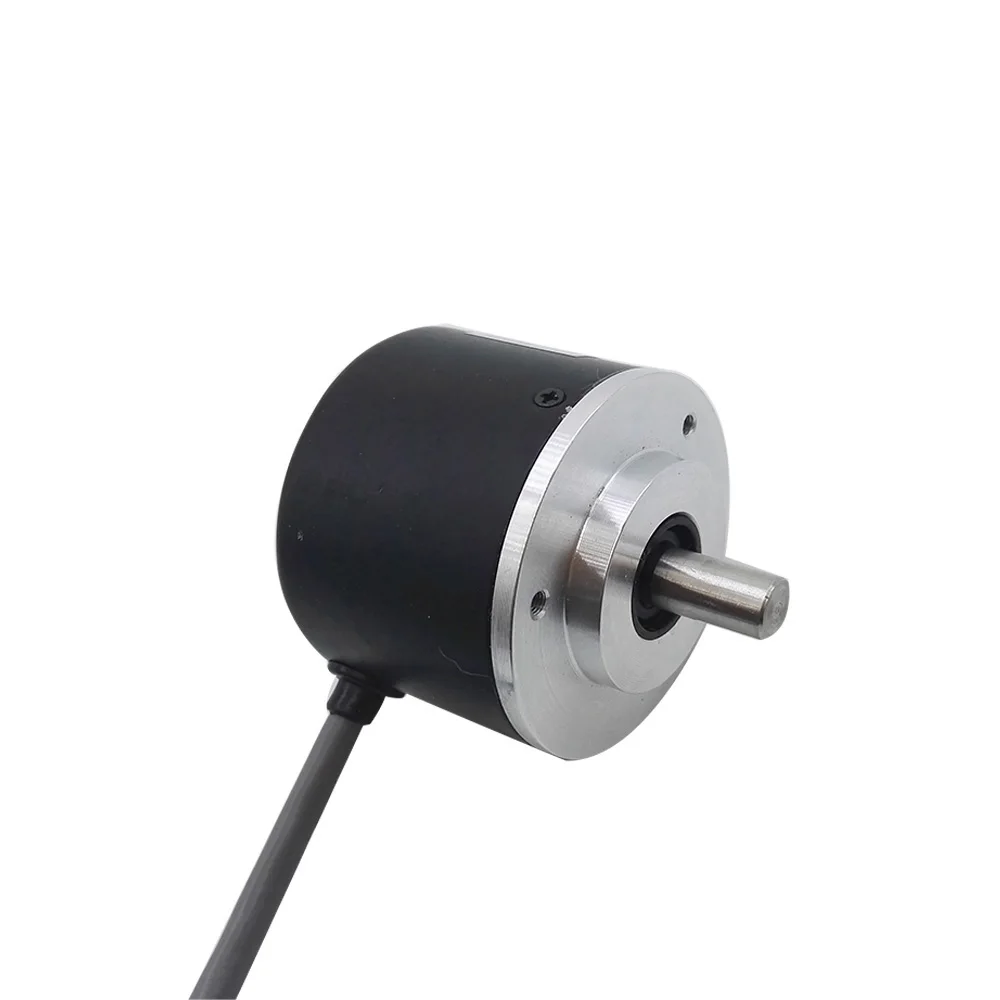

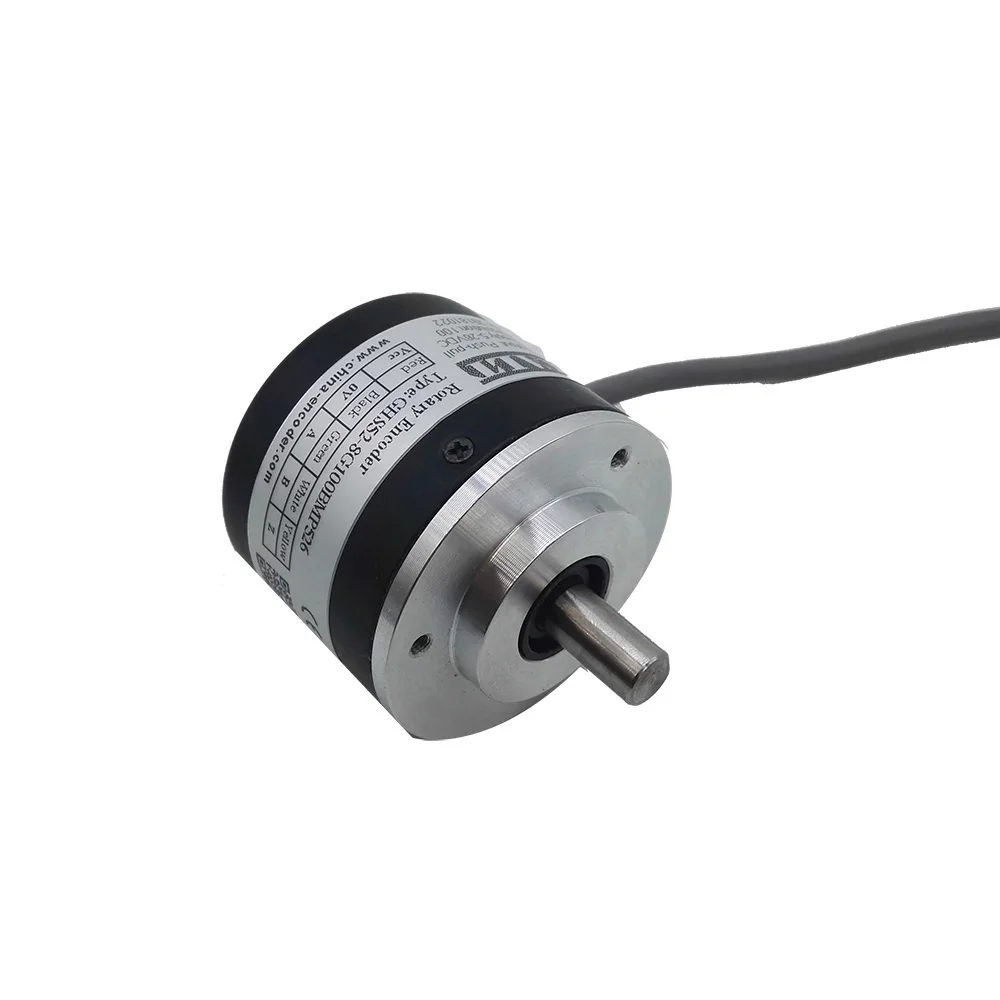

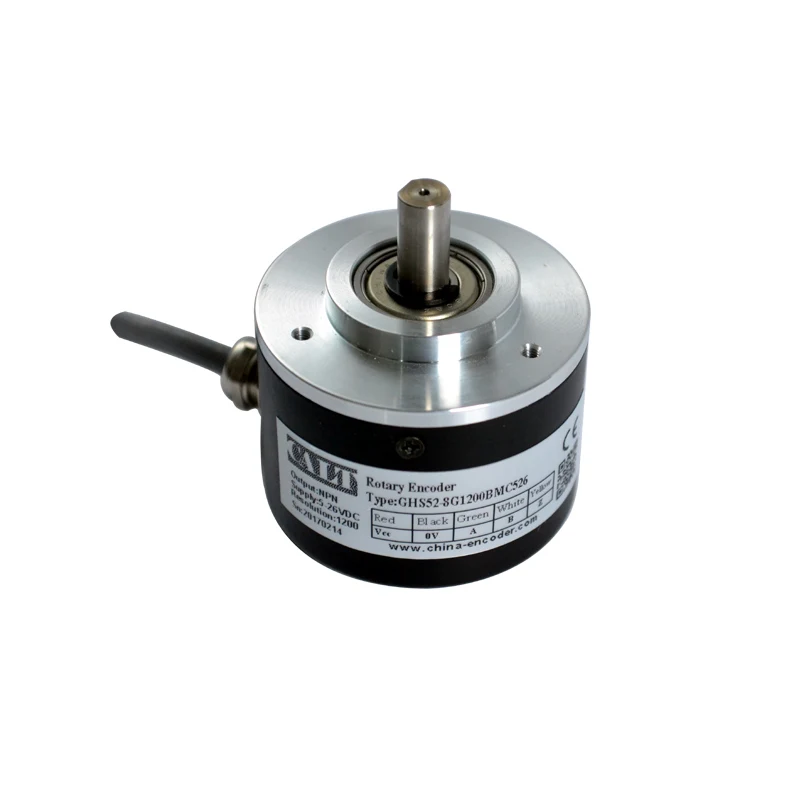

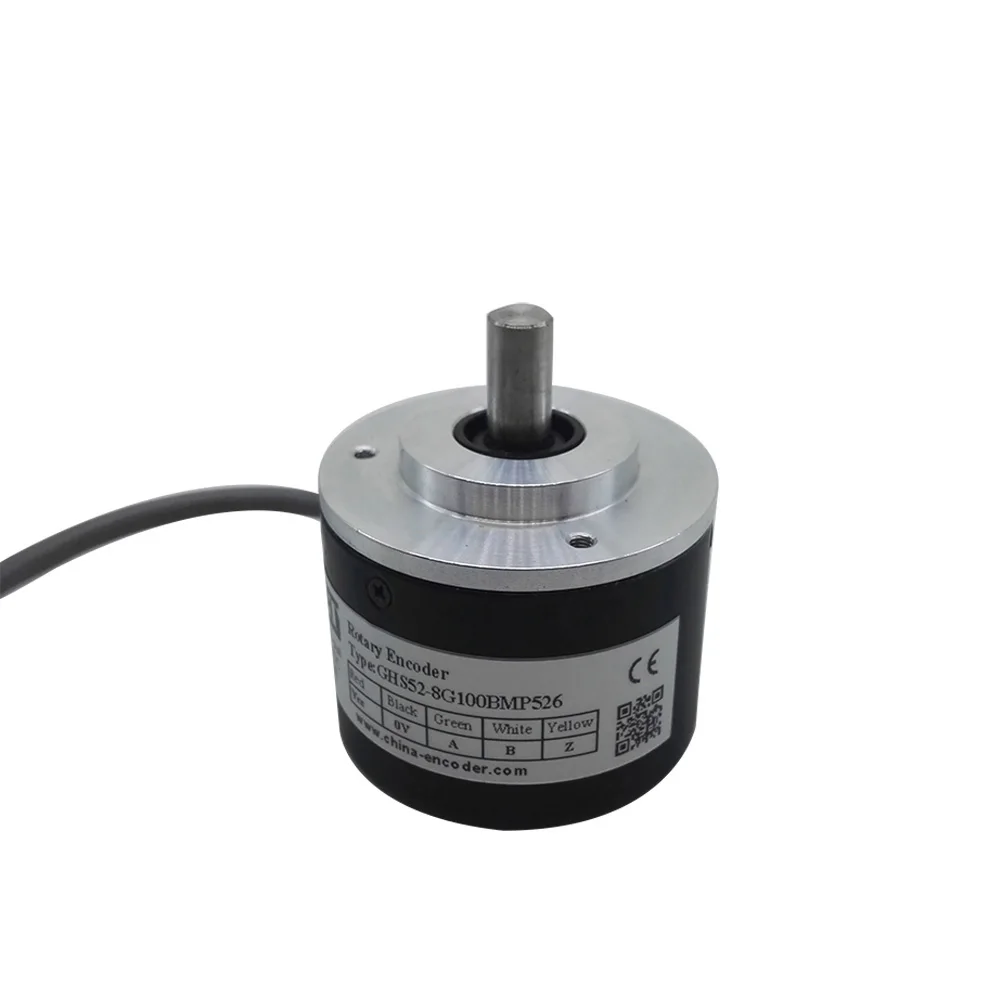

GHS52 механический роторный датчик положения вала двигателя 1024 p/r линейный драйвер

GHS52 механический роторный датчик положения вала двигателя 1024 p/r линейный драйвер

Применение и особенности

L ASIC внутренние устройства, хорошая надежность, длительный срок службы, защита от помех.

L вал из нержавеющей стали имеет более высокую стабильность и защиту.

L металлический корпус более прочный и антиударный.

L выход конец использования водонепроницаемый металлический интерфейс защиты

L нагрузка на подшипник тяжелая, анти-масло и вода.

L применимость к широкому спектру механического и промышленного контроля.

L 10 ~ 5400 импульсов дополнительно: (другие импульсы доступны по запросу)

L Высококачественная защита опционально

Модель

Электрические спецификации

Выходная схема

Выход открытого коллектора

Выходное напряжение

Push-pull дополнительные выходы

Драйвер

Напряжение питания

5 ~ 30 в

5 ~ 30 в

5 ± 0,25 5 ~ 30 в

5 ± 0,25 5 ~ 30 в

Потребление тока

≤ 80 мА

≤ 80 мА

≤ 80 мА

≤ 150 мА

Ток нагрузки

40 мА

40 мА

40 мА

60 мА

Высокая выходная мощность

Мин Vcc * 70%

Минимальный Vcc-2.5V

Минимальный Vcc-1.5V

Мин 3,4 в

Низкий выход

Макс 0,4 в

Макс 0,4 в

Макс. 0,8 в

Макс 0,4 в

Время подъема Tr

Макс 1us

Макс 1us

Макс 1us

Макс. 200ns

Время осени Tf

Макс 1us

Макс 1us

Макс 1us

Макс. 200ns

Высокая частотная характеристика

300 кГц

300 кГц

300 кГц

300 кГц

Механические спецификации

Максимальная скорость r/мин

Пусковой момент

Максимальная нагрузка оси

Воздействие

Анти-вибрация

6000

<0.05нм

Радиальная 25 N осевая 15N

50 г/11 мс

10 г 10-2000 Гц

Инерция момента

Рабочая температура

Температура хранения

Степень защиты

Вес

4x10.-8kgm & sup;2;

-40 ~ 85 °C

-40 ~ 85 °C

IP50

250 г

Размеры

Соединения

Сигнал

A

B

Z

А-

Б-

Z-

Vcc

GND

Цвет

Зеленый

Белый

Желтый

Коричневый

Серый

Оранжевый

Красный

Черный

Без перевернутого сигнала

Зеленый

Белый

Желтый

-

-

-

Красный

Черный
