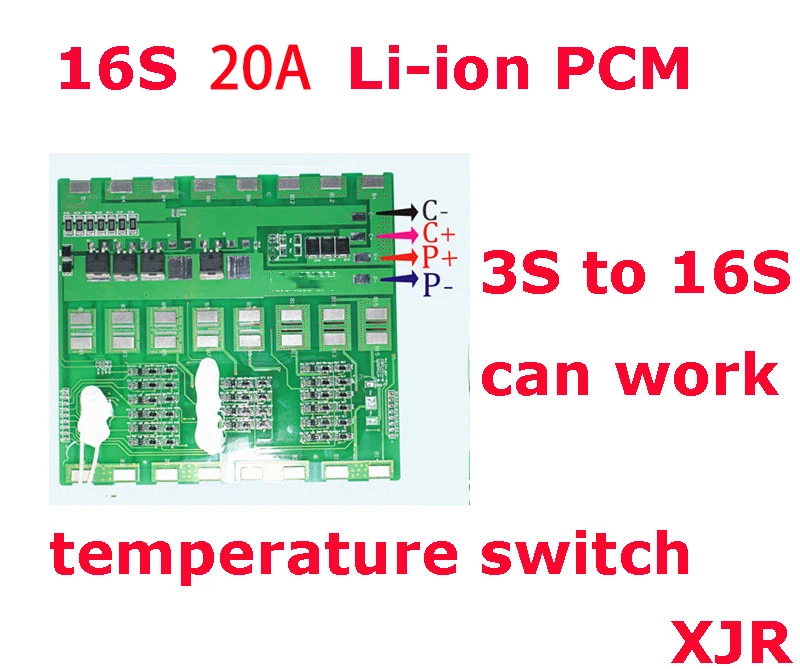

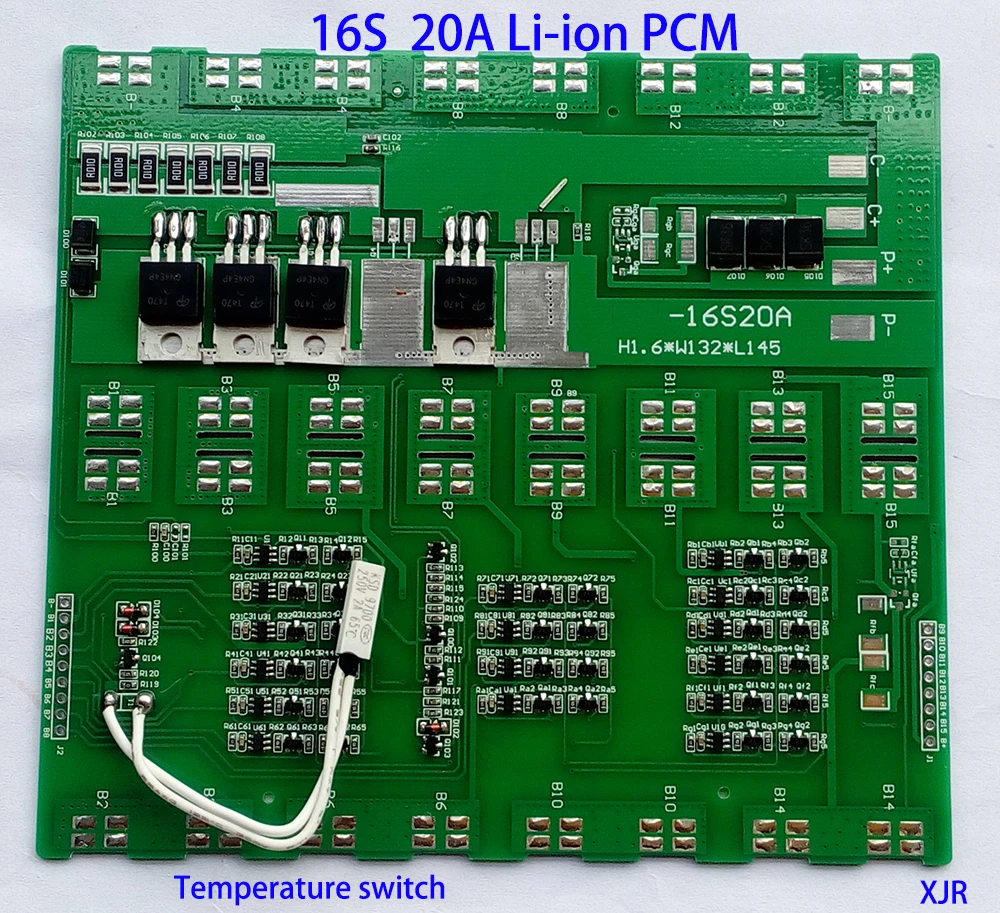

Защитная плата для литий полимерного аккумулятора 16S 20A BMS/PCM/PCB одноколесного

16S 20A lipo литий-полимерная BMS/PCM/PCB плата защиты батареи для 16 упаковок 18650 литий-ионная батарея с переключателем температуры





Этот BMS может использоваться в приложении для электровелосипеда





Особенности:

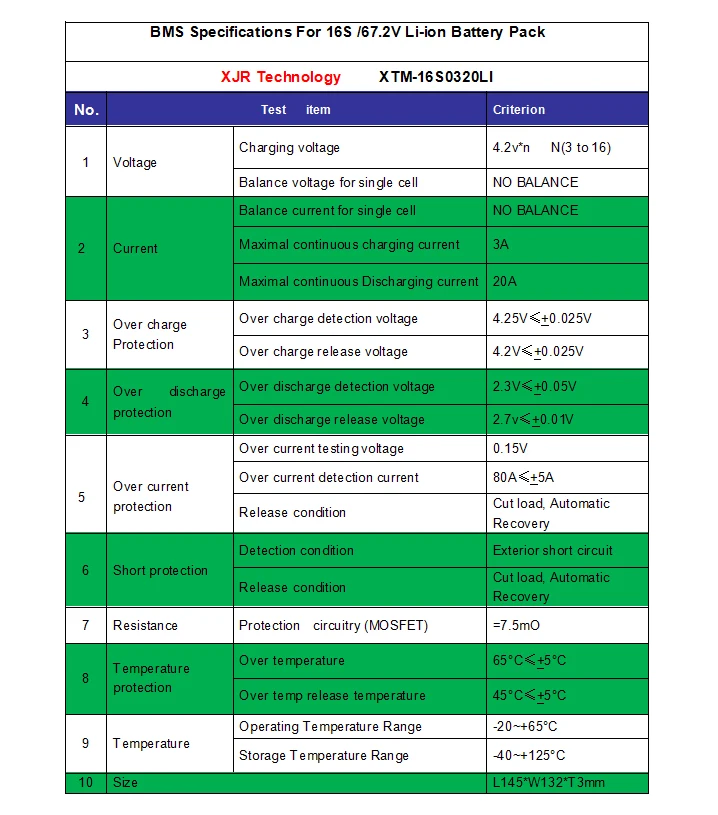

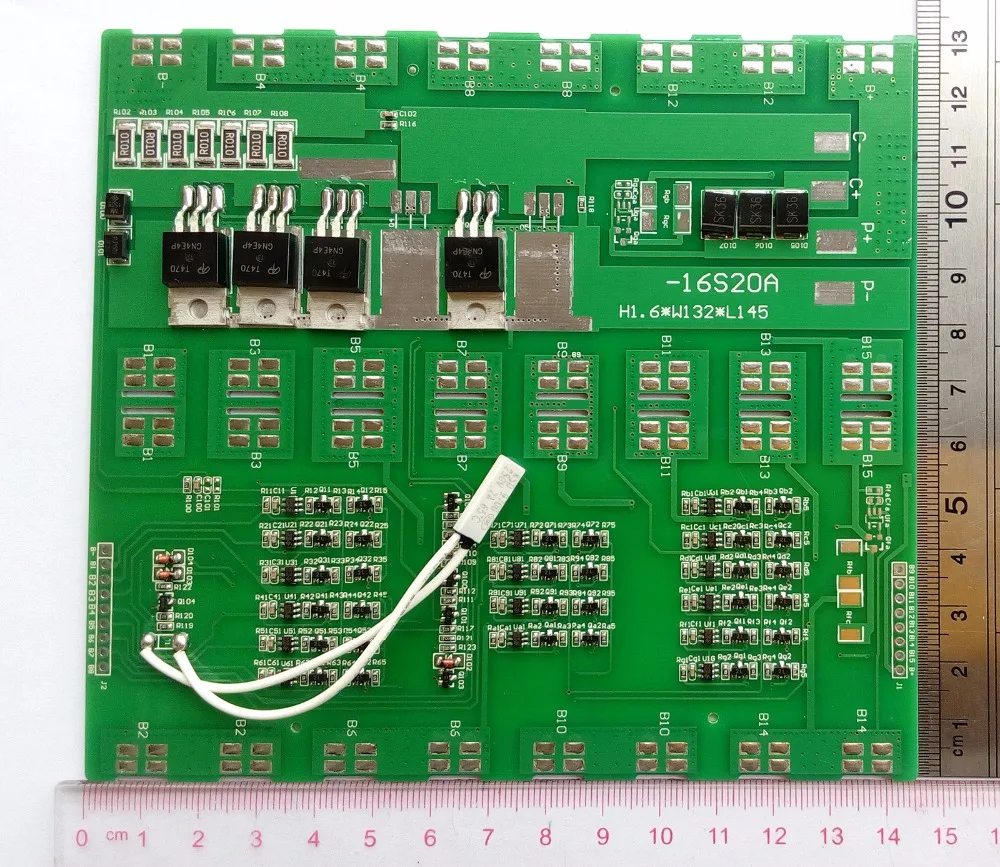

1) Высокоточная схема обнаружения напряжения; 2) терминал зарядного устройства с использованием высоковольтного устройства; 3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2 или короткого замыкания); 4) транзистор MOS может управлять зарядкой и разрядкой аккумулятора; 5) Низкое потребление тока в режиме ожидания.       Параметры: Перезарядка: 4,25 в Защита от разрядки: 2,3 V Напряжение зарядки: 4,2 V * 16 = 67,2 V Непрерывный рабочий ток: 20A От перегрузки по току: 80A Напряжение баланса: не поддерживается Баланс тока: не поддерживается Размер: L145 * W132 * t3мм Эта BMS может работать как 3S до 16S. (3S/20A 4S/20A 5S/20A 6S/20A фотоаппаратов моментальной печати 7S/20A 8S/20A 9S/20A 10С/20A 11S/20A 12С/20A 13S/20A 14S/20A 15S/20A 16S/20A) 8S/20A напряжение зарядки 4,2*8 = 33,6 в ток заряда меньше 3A 9S/20A напряжение зарядки 4,2*9 = 37,8 в ток заряда меньше 3A 10S/20A напряжение зарядки 4,2*10 = 42 в ток заряда меньше 3A 11S/20A напряжение зарядки 4,2*11 = 46,2 в ток заряда меньше 3A 12S/20A напряжение зарядки 4,2*12 = 50,4 в ток заряда меньше 3A 13S/20A напряжение зарядки 4,2*13 = 54,6 в ток заряда меньше 3A 14S/20A напряжение зарядки 4,2*14 = 58,8 в ток заряда меньше 3A 15S/20A напряжение заряда 4,2*15 = 63 в ток заряда меньше 3A 16S/20A напряжение зарядки 4,2*16 = 67,2 в ток заряда меньше 3A Схема проводки 14S. Просто используйте B- to B14. Примечание: это демонстрация, мы продаем только защитную панель батареи, не включая батарею. И кабель.           Демонстрация приложения (мы продаем BMS, не включая Одноколесный велосипед).

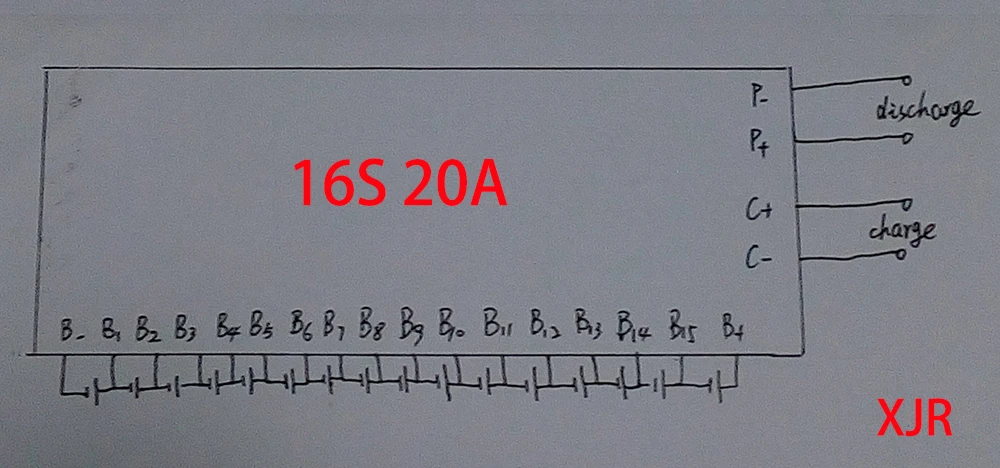

16S Монтажная схема Зарядка: C + и C- Разряд: P + и P- Порядок подключения: Отключите кабель, начните с B-затем B1 B2. B15, последний B +, проверьте напряжение, если ok, затем подключите гнездо (баланс кабеля),





Область применения:

16S Li-ion18650,LiCoO2,LiMn2O4,Li(NiCoMn)O2 аккумуляторы

16S Lipo перезаряжаемые батареи

 ВОдиночныйКолесаСамостоятельного балансаАвтомобиль

 Баланс-робот



Обратите внимание:

1. Пожалуйста, обратите внимание на состояние использования входного и выходного напряжения и тока нагрузки, сделайте защитную пластину в пределах потребляемой мощности не более, чем Спецификация позволяет энергопотребление;

2. Подключение аккумулятора не может произойти, состояние разряда, в этом чехол, подключите заряд может быть восстановлен в нормальном рабочем состоянии; 3. Если набор батарей с переразрядкой и перезарядными ячейками, bms не может быть заряжен и разряжен.
