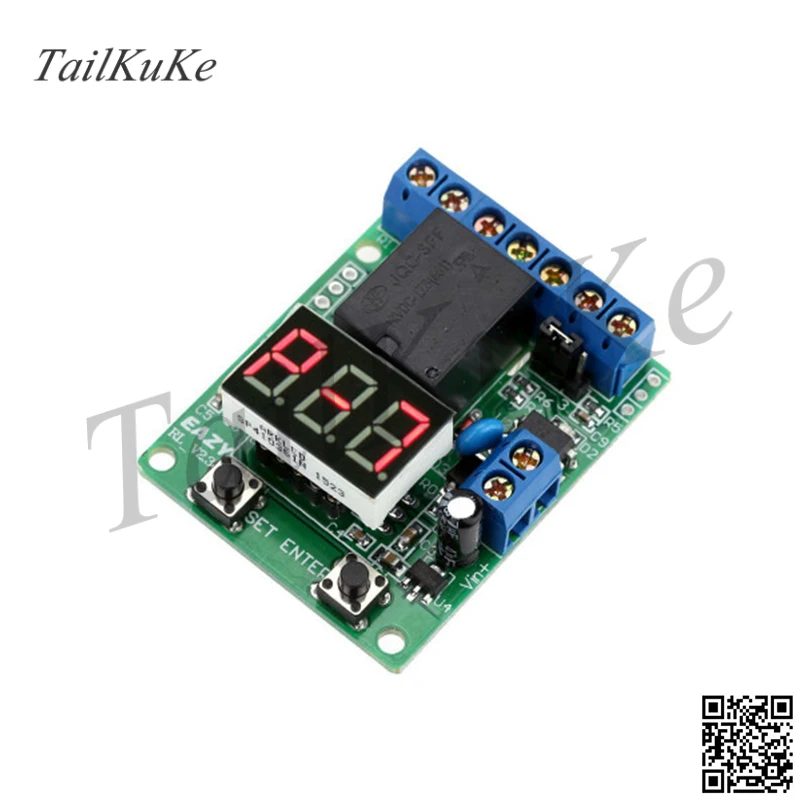

Переключатель напряжения/Задержка сигнала/таймер триггера/12 В реле компаратора

Переключатель напряжения/Задержка сигнала/таймер триггера/12 В реле компаратора

Этот продукт имеет 7 режимов для пользователей, чтобы свободно переключаться P-1 в режим P-3, задержку синхронизации, режим обнаружения напряжения и управления, P-4 ~ P-7-это комбинация первых трех режимов, пользователям нужен только простой набор, можно использовать различные приложения.

Ручная загрузкаСайтHttp://pan.baidu.com/s/1pJsMqF5

Руководство пользователя для контроллера VT 2,3:Http://pan.baidu.com/s/1gd9sugb

С функцией отключения времени дисплея, низким энергопотреблением, минимальным рабочим током6 мА/12 ВПодходит для питания аккумулятора.

P-1: реле времени (синхронизации)
P-2: реле времени (задержки)
P-3: реле напряжения
P-4: реле времени с контролем напряжения
P-5: реле времени управления напряжением B (начальная тяга)
P-6: выходное напряжение
P-7: реле времени выключения напряжения
P-8: настройки автоматического отключения цифровой трубки

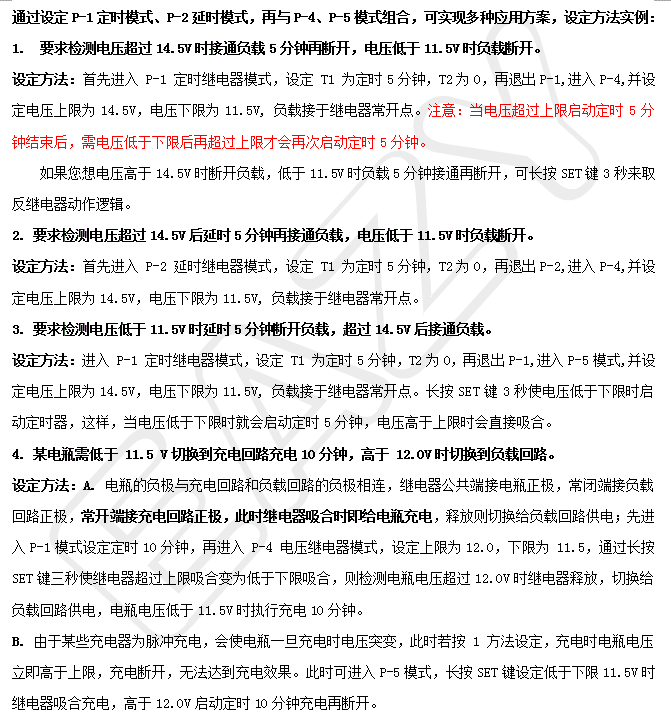

Установив параметры модели, пользователь может выполнить следующие функции:

1 реле петли Потяните ограничено или неограничено; (P-1, P-2)

2. Обнаружение напряжения постоянного тока (0,1 ~ 99,9 В), больше, чем заданное значение, включается (или выключается), нижний предел ниже, чем заданный

(Или далее). Используется для переключения напряжения, управления зарядкой и разрядкой аккумулятора, защиты напряжения, электрического управления транспортного средства и других случаев (P-3);

3 Когда напряжение превышает заданное значение, таймер запускается, например, когда напряжение превышает 12,5 в, реле притягивается в течение 5 минут к выходу (продвинутое в P-1 время установки в течение 5 минут, а затем в режим P-4);

4. Напряжение обнаружения для установки значения задержки запуска, например, когда напряжение превышает задержку 13 в 5 секунд, а затем вытяните реле. Используется для обнаружения автомобиля, когда напряжение превышает 13 в, задержка 5 секунд на транспортном оборудовании, Избегайте воздействия напряжения, напряжение ниже нижнего предела (улучшенная в P-2 задержка за 5 минут до входа в режим P-4);

5. Напряжение обнаружения ниже установленного нижнего предела задержки выключения, например, используется для обнаружения напряжения двигателя транспортного средства имеет более 13 в меньше 12 В 2 минутная задержка перед отключением, может использоваться для защиты аккумулятора от разрядки, зарядки электромобиля и других случаев (Переход в 2 точки P-1 установить время задержки, а затем войти в режим P-5);

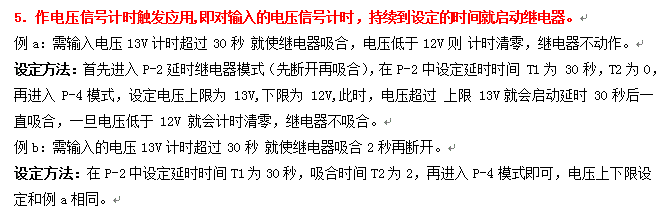

6. Напряжение обнаружения для установки значения задержки запуска, также может использоваться для запуска времени сигнала напряжения, например, выходного напряжения 12 В

Через 30 секунд после задержки будет тянуть реле, если напряжение ниже нижнего предела, время очищается, релейный релиз (P-4).

7. Напряжение обнаружения превышает верхний предел и ниже, чем нижний предел задержки времени 10 секунд (или 10 минут) до реле, можно продвинуть в режим P-2

Установите время 10 секунд (или 10 минут), а затем введите режим P-7, чтобы установить верхний и нижний пределы обнаружения напряжения.

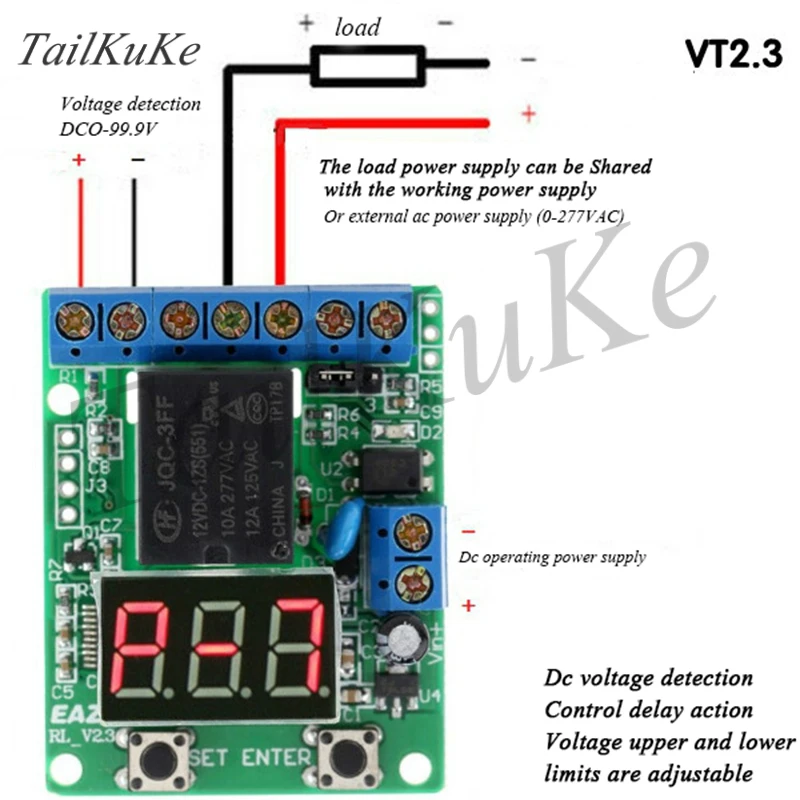

Пожалуйста, прочитайте инструкции перед использованием проводки! Вход питания с помощью 5,08 мм терминала, доставка по умолчанию для версии DC12V, источник питания DC10 ~ 16 В.

Пользователи DIY, пожалуйста, внимательно прочитайте особенности этого ребенка, чтобы узнать, подходит ли он для ваших потребностей.

Рабочий Источник питания: DC 10V ~16 в (с реле 12 В) или DC5V/DC24 (с реле 5 В/24)

Параметры производительности:

Релейный контакт нагрузки имеет три контакта (набор преобразования): общая точка, нормально замкнутая, нормально открытая точка,
Когда реле не заряжено, реле выпускается, общая точка и нормально замкнутая точка включаются, когда катушка реле заряжена, реле привлекает, И общий конец и нормально открытая точка могут быть включены.Релейный контакт эквивалентен переключателю, проводка должна быть подключена к нагрузке цепи источника питания, источник питания не может быть коротким замыканием.

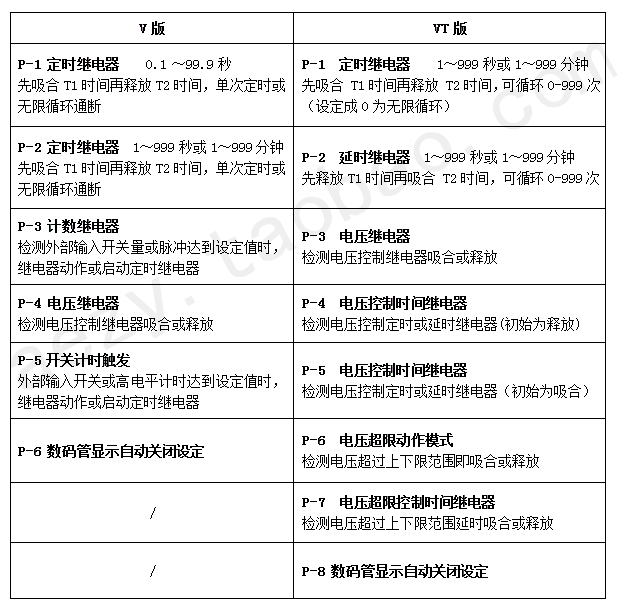

Номер детской версии EAZY-RL-VT, а EAZY-RL-V версия отличается следующим образом:

P-1 реле времени (синхронизации)

Для реле времени или реле времени можно переключить диапазон времени по умолчанию: 0-999 секунд или 0-999 минут. Может установить реле во времени T1, T2, и время выпуска и количество циклов, одно время (только установить время T1, T2 = 0), может также цикл (T1, T2) время и количество циклов регулируемые 0-999 раз, 0 раз для бесконечной петли.

P-2Время (задержка) релейный режим

Режим «P-2» и настройка режима «P-1» точно такие же, только релейное действие, напротив, то есть, впервые введено релейное реле времени T1, И затем в T2 реле времени Потяните. Например, вы установите время выпуска реле T1 в течение 3 секунд, время приема T2 составляет 7 секунд, затем Операция реле будет отложена на 3 секунды (7 секунд, чтобы продолжать выпускать) время является таким циклом, если вы установите количество циклов, то в циркуляции после выпуска. Если вы только устанавливаете время T1, T2 настроен на 000, то время задержки T1, реле привлекает.

P-3 реле напряжения

Режим реле напряжения, пользователь может установить диапазон управления, когда обнаруженное напряжение превышает предельное реле, до тех пор, пока напряжение не будет ниже установленного нижнего предельного значения, снова релейное реле, эта функция используется для контроля напряжения, разрядки батареи, также может использоваться в качестве счетчика напряжения постоянного тока, Диапазон отображения измерителя напряжения: погрешность 0-99,9 В постоянного тока ± 0,1 В.

Блок питания может быть разделен с тестовым напряжением, но рабочее напряжение должно быть не менее 10 В.

Ослабьте длинную кнопку нажатия в течение трех секунд после того, как реле займет, а именно, релейное напряжение обнаружения превышает верхний предел, ниже нижнего предела реле напряжения обнаружения.

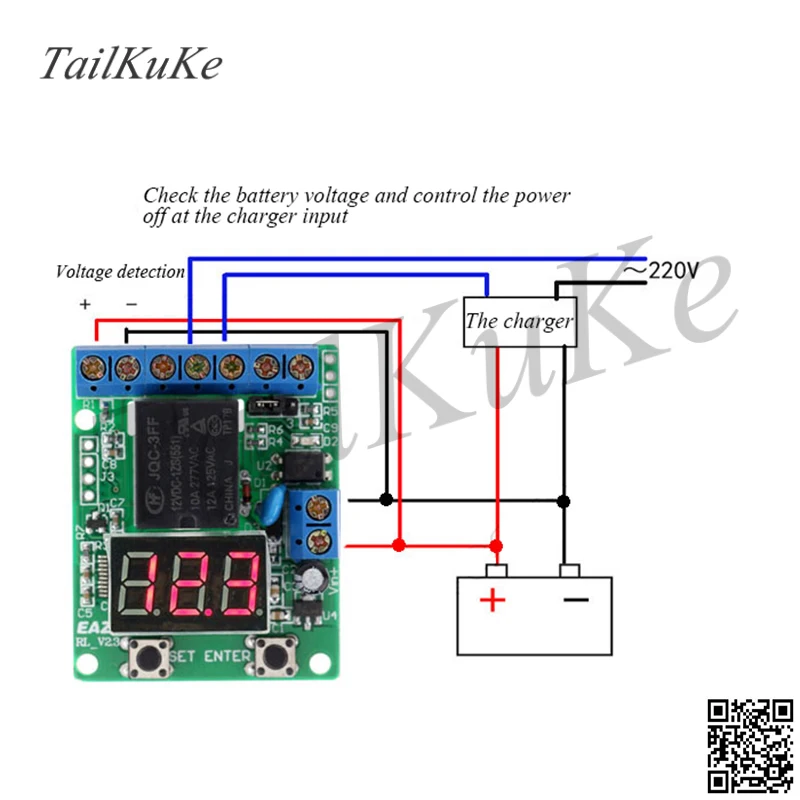

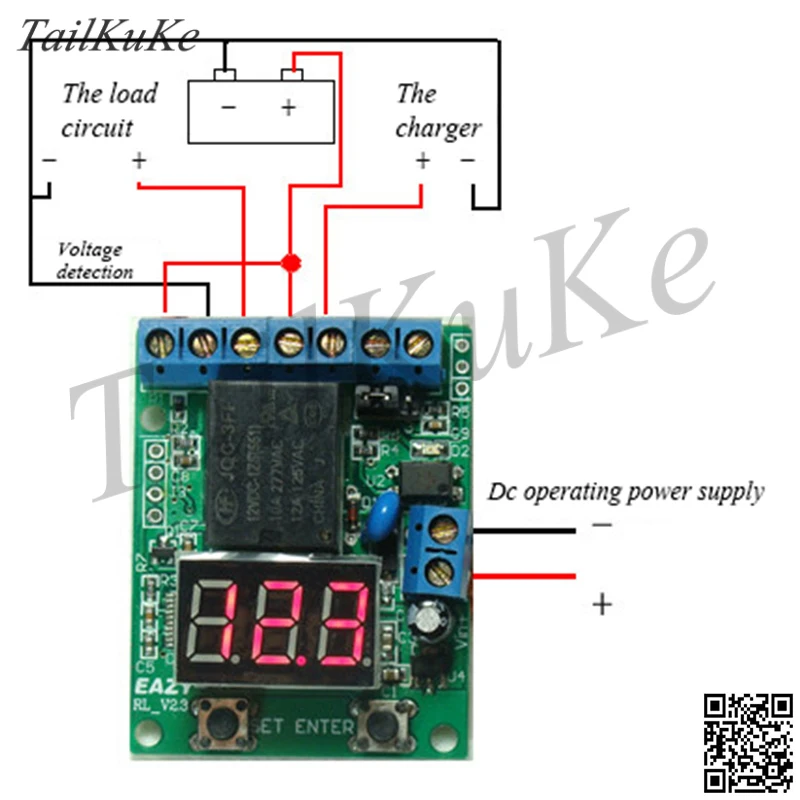

Модель P-3 может использоваться для контроля напряжения батареи, функции разряда батареи, через реле, подключенное, высокая мощность нагрузки используется для цементного сопротивления, разрядки батареи, когда напряжение батареи ниже нижнего предела обнаружения в реальном времени заданного значения, автоматически отсоедините реле контроля нагрузки. Заводская установка по умолчанию контроль напряжения верхний и нижний пределы DC11.0V ~ 10,5 V.

Реле напряжения (вольтметр управления детектором) демонстрационное видео;Http://www.tudou.com/programs/view/yXPVSZ-X2bQ/

P-4, P-5 реле времени управления напряжением

«P-4» «P-5» и модель ldquo; Режим реле времени & rdquo и «» Режим реле напряжения; Или сочетание & ldquo и» Режим реле задержки времени; Комбинация «реле напряжения».

Когда вы устанавливаете рабочие параметры таймера, затем введите режим «P-4» или «P-5», чтобы определить напряжение для управления запуском или остановкой таймера. При длительном нажатии кнопки SET в течение трех секунд, чтобы ослабить, можно выбрать напряжение превышает предел для запуска таймера или ниже нижнего предела таймера запуска напряжения.

В режиме P-4, когда таймер установлен для превышения верхнего предела напряжения, реле будет выпущено ниже нижнего предела напряжения. Напротив, когда настройка ниже нижнего предела напряжения для запуска таймера, то будет выпущено более высокое, чем предельное реле напряжения.Единственное отличие от P-5 моделиP-5 режим, когда Установите более верхний предел таймера запуска напряжения, напряжение ниже нижнего предельного реле будет тянуться, и установите на напряжение ниже нижнего предельного пуска таймера, затем напряжение выше, чем верхнее ограничительное реле будет тянуть. В простых терминах, то есть, режим P-4-это Начальное состояние реле, а P-5-это Начальное состояние.

Таймер запускается, вы можете нажать кнопку ввода, чтобы просмотреть время обратного отсчета.

P-6 режим ограничения напряжения

P-6 режим может быть установлен для освобождения в верхних и нижних границах диапазона обнаружения напряжения над предельным диапазоном реле, ослабьте длинную кнопку нажатия в течение трех секунд, можно переключить на напряжение в верхних и нижних границах в Потяните за лимит.

P-7 реле напряжения

P-7 режим может быть установлен для обнаружения напряжения в верхних и нижних границах реле для поддержания отпуска напряжения над верхней и нижней границами реле времени запуска. P-4, режим P-5 может быть установлен только для обнаружения более чем верхнего предела для запуска таймера, или установлен ниже, чем время началаДля режима P-7 может быть установлен для каждого теста превышает верхний и нижний предел таймера) были начаты после выполнения релейного релиза (набор таймера, чтобы выпустить бесконечную петлю, когда была выполнена, Только когда обнаруженное напряжение в Верхнем и Нижнем диапазоне остановится), нажмите кнопку SET, чтобы отпустить три секунды, может сделать напряжение в верхней и нижней графе в пределах переключателя тяги для освобождения.

P-8 настройки автоматического отключения цифровой трубки

Режим P-8 используется для установки времени автоматического закрытия цифровой трубки (0 ~ 9 минут, 0 был ярким), чтобы уменьшить потребление энергии контроллера, цифровое управление от минимального тока в режиме ожидания 6ма/12В. Режим может работать нормально в закрытом состоянии цифровой трубки, только показывают, и действие реле не влияет.

Демонстрационное видео:
Режим P-1 и P-3 для реле времени (синхронизации) и реле времени управления напряжением:
