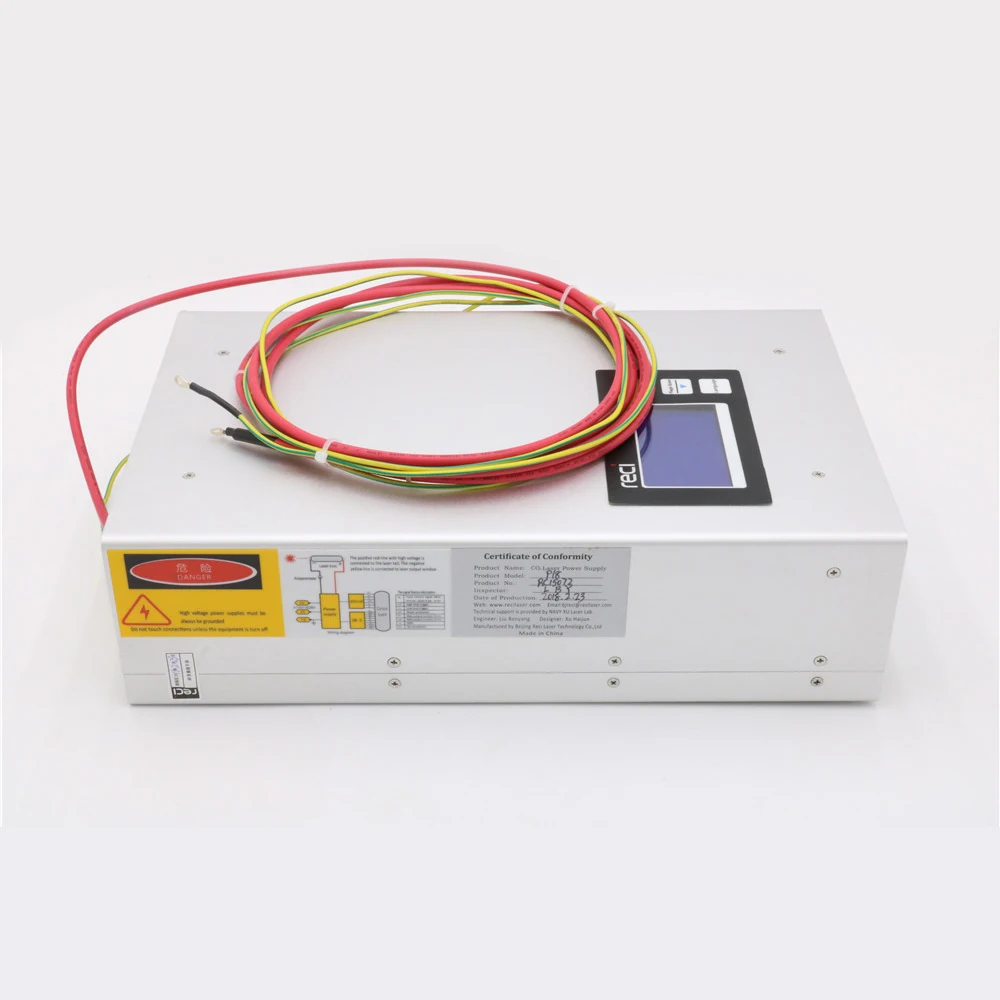

Co2 лазерной Питание RECI P12 P14 P16 P18 ЖК-дисплей интеллектуальные Функция 80 Вт 100 Вт 130 Вт 150 Вт для co2 лазерной трубки W2 W4 W6 W8

Напряжение: 110 В-220 В

1. Основные особенности:

Подчеркивает•

Широкий входной диапазон (90 В ~ 250 В): оно равно, чтобы поставить регулятор напряжения и стабилизатор в блоке питания,
Который может использоваться при различных входных напряжениях в разных странах или выходах stabile current
Под instable входное напряжение.

• Защита от короткого замыкания: когда положительные и негативные палки короткие ~ схемы, блок питания отрезает
Схема автоматически для защиты.

• Защита от открытого замыкания: когда положительные и негативные палки открываются ~ схемы, блок питания сократится
Выключается автоматически для защиты.

• Входное Включение сигнала обнаружения сигнала: показать электрический сигнал от платы управления машины

• Обнаружение температуры/влажности: само~ защита начинается при температуре или влажности на разрешение
Значение для обеспечения безопасности лазерной работы.

• Обнаружение состояния работы: мониторинг электрического сигнала от лазерной трубки во времени и анализ его работы
Статус.

• Анализ сбоев: анализ расстройств с помощью машин/лазерных трубок и показать, что информация на экране
На разных языках

• Обратите внимание: пожалуйста, свяжитесь с сбоем в соответствии с указанными решениями, показывающими в экране во-первых.
Блок питания может быть использован снова только в том случае, если он отключен и перезагружен.

 2. схема проводки:

3. Инструкции проводки

① Футер 1-5 В блок питания. (Не нужно при подключении кардинала плиты. Он используется, когда
Регулирование мощности с потенциометром и тока 5 В должно быть менее 20 мА.

② Й. TL относится к высокой и низкой мощности, соответственно, и WP относится к защите воды.

③ Футер 5 г относится к земле, и 6 относится к входному концу.

④ При подключении панели управления соединяйте световой сигнал с футер 2 в случае высокой мощности
Уровень света ~ испускающий, (футер 3 для низкого уровня мощности света ~ излучающий), подключение заземления ~ провод с
Футер 5,
Соедините футер 6 с регулятором мощности аналоговый сигнал, и сделайте короткий канал для футера 4 и 5.

⑤ Для тестирования: 3, 4 и 5 находятся в короткого замыкании (или 4, 5 находятся в короткого замыкании и 3, 5 подключаются к коммутатору),
Потенциометр центр связан с 6 в, и два других конца связаны с 5 В и
Грунт (1 и 5) соответственно.

⑥ Высокий уровень мощности контролирует свет, 1 и 2 соединены, и 4 и 5 находятся в защите воды.

⑦ It не предлагается контролировать лазерную мощность с высокой ~ частотной модуляцией, потому что она будет
Влияние на срок службы лазера.

⑧ Модель применима к Z8 лазерной трубке, необходимо регулировать и использовать ток в соответствии
К лазерным инструкциям.

⑨ Амметр соединен с линией катода.

4. Установка схема

5. ЖК-дисплей:
