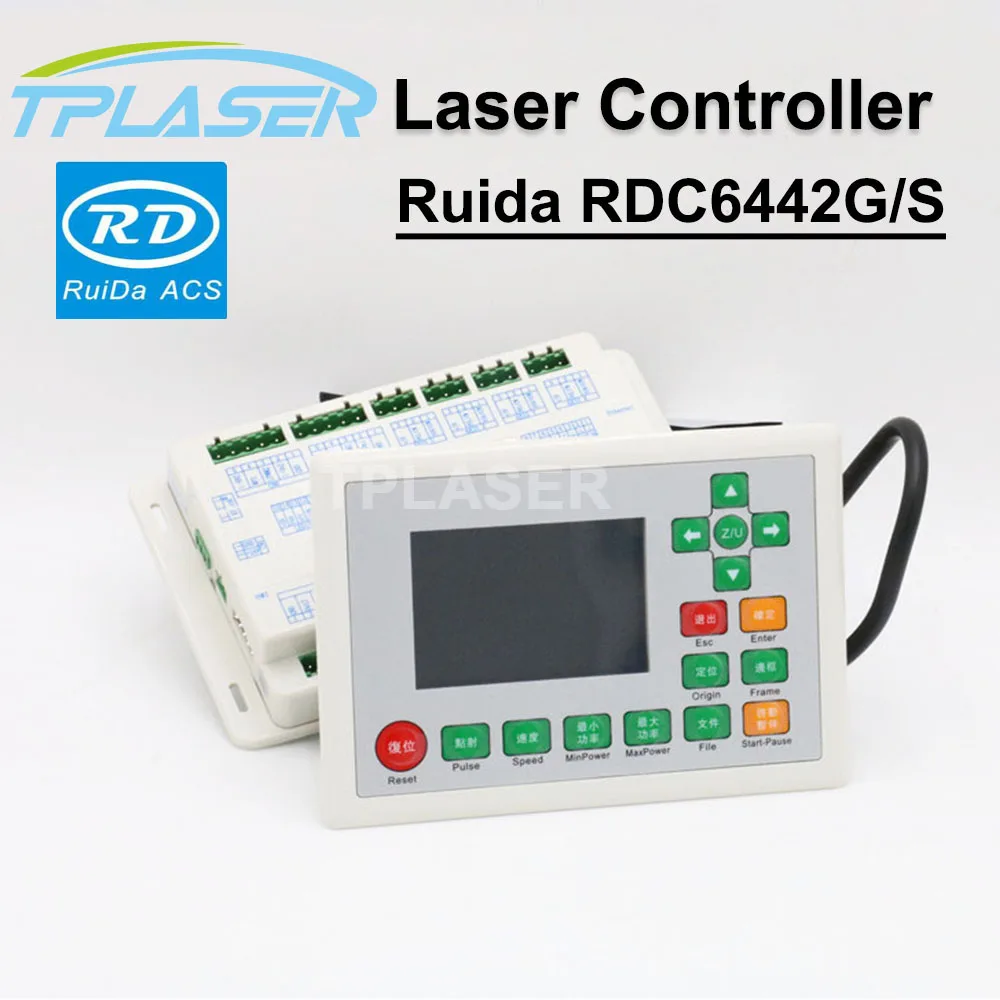

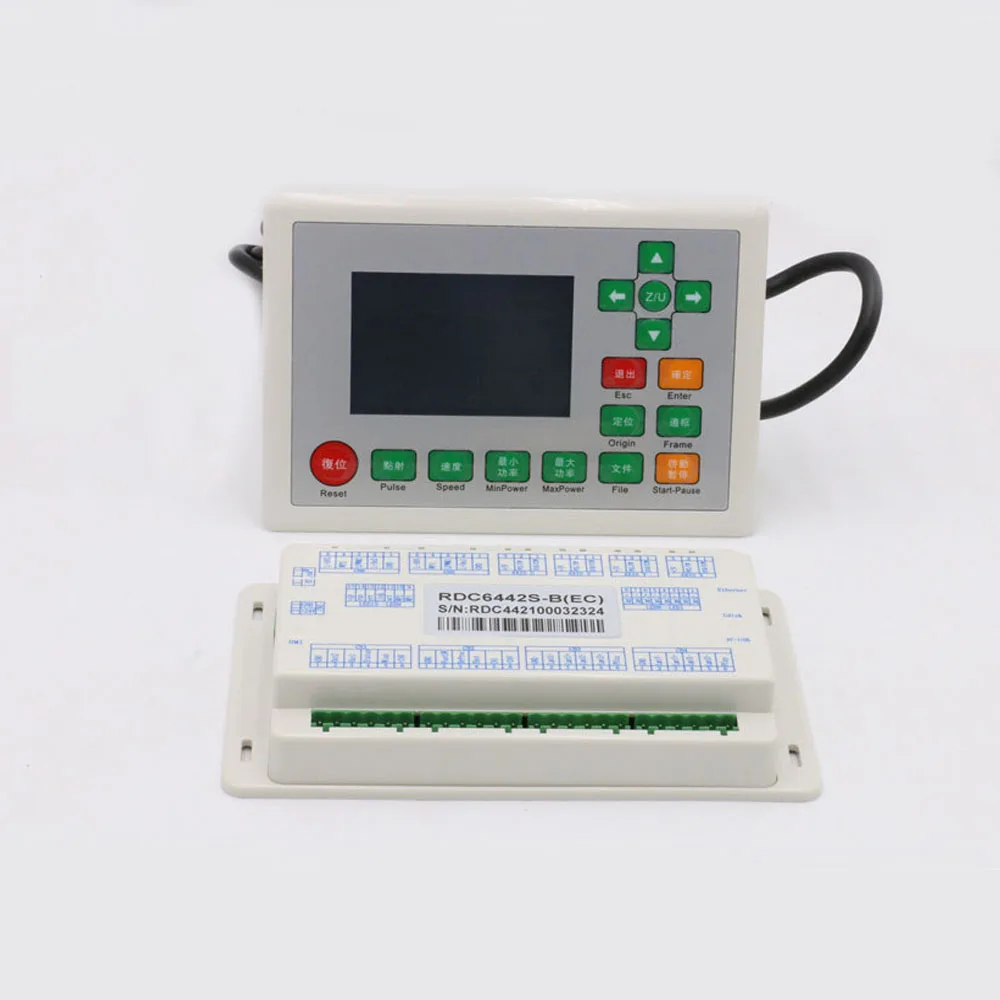

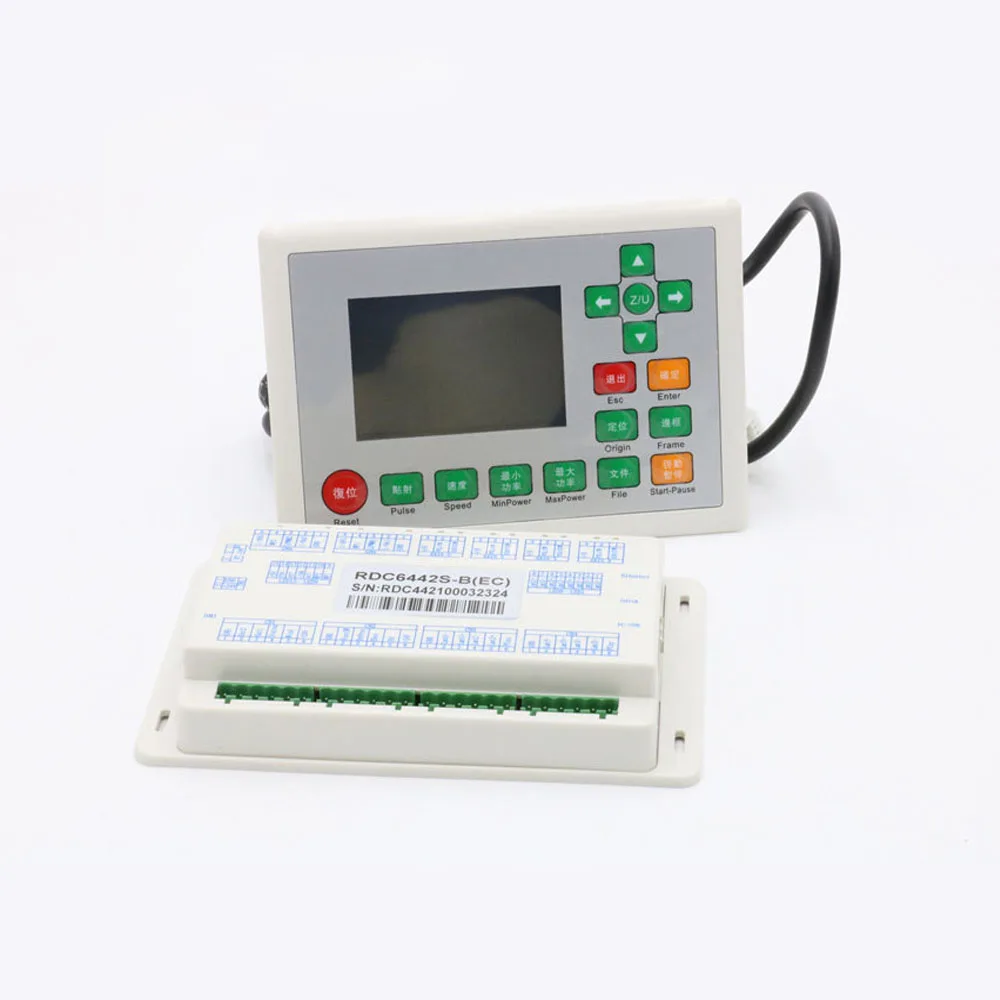

Ruida RDC6442G 6442 S лазерного контроллера для 4-система Axis DSP автономный Co2 станок для лазерной резки и лазерной гравировки контроллер

(Если вам нужны руководство и программное обеспечение, пожалуйста, свяжитесь с нами, оставьте сообщение, мы отправим вам по электронной почте.)

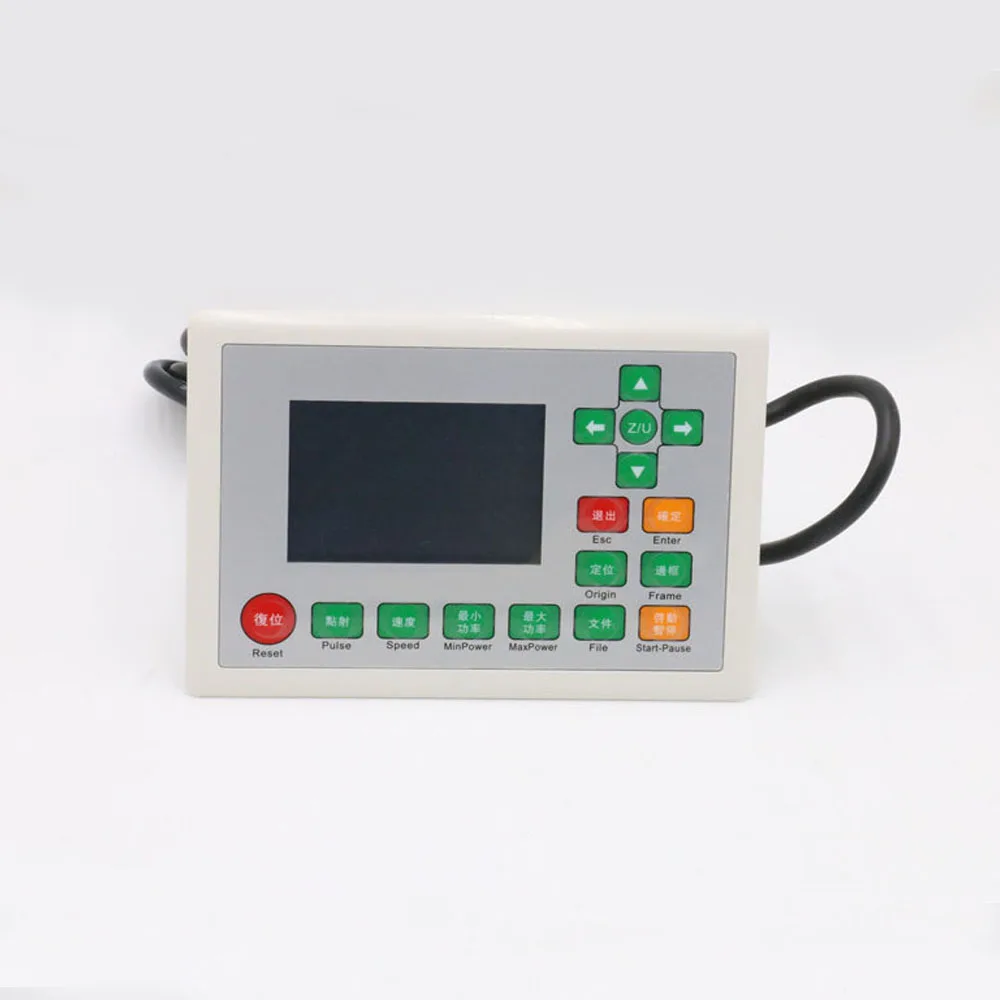

RDC644XG системы-самая последняя лазерной гравировки и резки система управления, разработанная Ruida Технология, эта система управления имеет более стабильную аппаратные средства с анти-статичные; устойчивость к высокому давлению. На основе 3,5-дюймового цветного полноэкранного управления человеком-машиной sysytem, с улучшенным интерфейсом работы и более прочными функциями, функциями управления движения, высокой емкости памяти файлов, с сильным совместимым 2-way независимая Регулируемая мощность лазера интерфейс управления, сильный компотиble U диск программы, несколько способов gerneral/выделенный IO управления.

Модель продукта: RDC6442G

6: контроллер 6-го поколения

4: версия контроллера

4: 4-осевой

X: Тип displayer (1: TTF; 2:3. 5 дюймов цветной экран; 3: 5,7 дюймовый цветной экран; 4:7 дюймовый сенсорный экран)

G: стандарт

Область применения: лазерная резка, лазерная гравировка, лазерная сварка и т. д.

Мощность: + 24 V,> 2A

Температура: 0 ~ 50 ℃, влажность не выше 70%

1. Технические параметры:

1. цифровые лазерные сигналы управления:

(1) выход уровня ttl, 50 мА, возможность привода (можно установить включить полярность сигнала в программном обеспечении)
(2) PWM частота 2 K-50 K для регулируемой
(3) PWM duty ratio 1% ~ 99%, регулируемый
(4) значение PWM до 5,0 в

2. сигнал управления двигателем: общий анодный выход, возможность привода 20 мА

Управление двигателем частота импульсов: Max.500KHZ

3. USB: Макс. Скорость передачи 12 м bps; самое длинное расстояние 5 метров.

4. Сеть: Макс. Скорость передачи is100M; Макс. расстояние передачи 200 м.

5. интерполяция: линейная/круговая дуга/б сплайн, точность +/-0,5 импульса

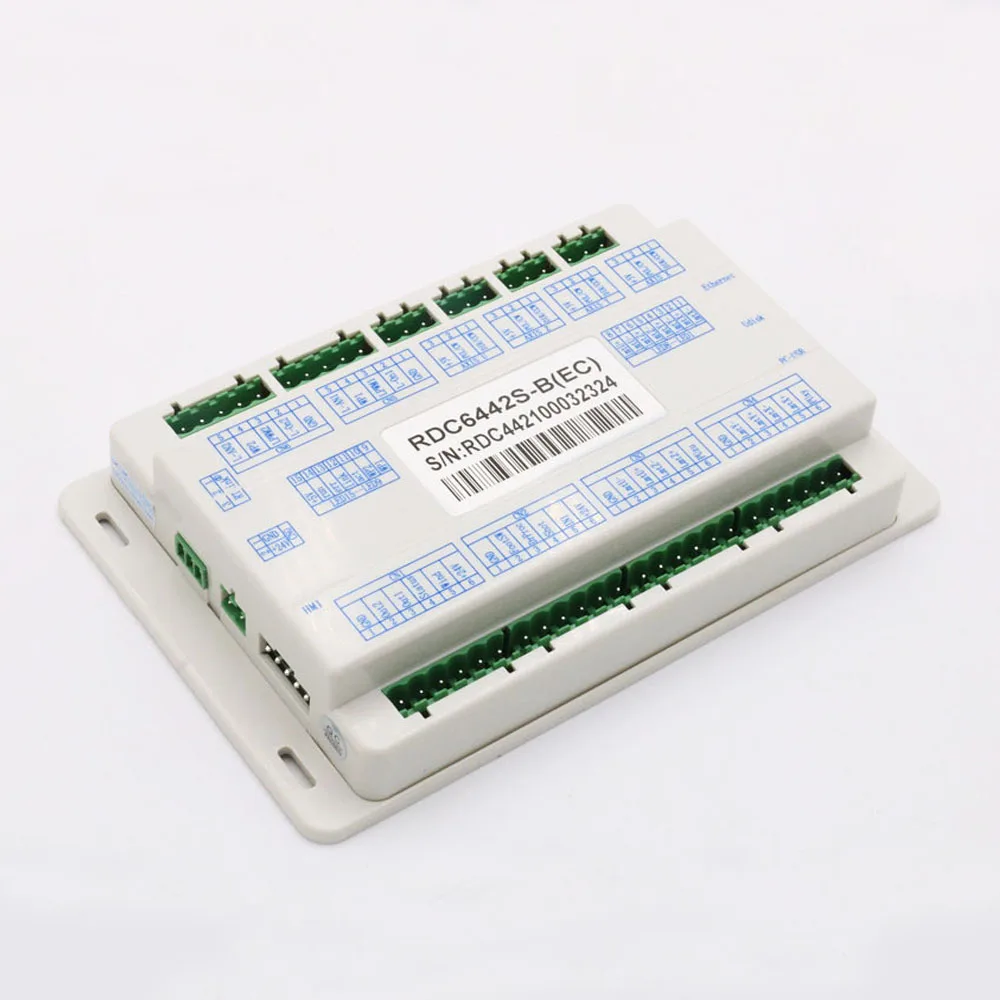

6. Выход: 4-х канальный, фотоэлектрические изолированные OC ворота Выход, Макс. мощность привода 500mA мощность привода

(С защитой от тока)

7. Вход: 4-х канальный, фотоэлектрические изолированные Вход, совместимый с выходом 5 V/12 V/24 V уровня логики

2. функции:

Контроллер обладает лучшей устойчивостью к высоковольтной и антистатической способности

Односторонний источник питания 24 В (совместим с 36 В, но не рекомендуется)

Поддержка всех брендов и мощностей U дисков, быстрая и прочная Совместимость с копированием

256 м большой емкости файла нелетучего хранения на бортовой плате, без узких мест для размера файла

Возможность самостоятельной проверки дефектного трека, может отформатировать память, хороший допуск к неисправности

10/100 M Ethernet + USB2.0 режим связи по желанию

Многофункциональный общий большой ток IO, удобный для расширения функций

Отображение пути обработки, просмотр файлов

Дисплей обработки прогресс-бар

Режим связи можно выбрать автоматически

Макс. четырехосевой шаговый/серводвигатель с открытым циклом управления

Двусторонний Независимый Цифровой/аналоговый интерфейс, программное обеспечение можно отрегулировать соответственно, удобно для управления двойными лазерными головками; Специальный радиочастотный лазер интерфейс управления

Мягкая/твердая предельная защита от координат для опционально

Поддержка линейной/круговая дуга/B-spline функция интерполяции

Онлайн-программа обновления материнской платы, удобная для обслуживания и настройки функций.

Автоматическая подача, вверх и вниз, вращающаяся гравировка, Левая Правая нажимная пластина и т. д.

Поддержка подводящая линия по линии, функция гравировки наклона

Поддержка перезапуска питания для гравировки, предварительного просмотра рабочего времени (высокая точность до миллисекунды, время предварительного просмотра точно до фактического рабочего времени, другой поставщик не может понять)

Поддерживающие машины функция компенсации люфта

Увеличение Z оси связи

Сброс питания системы или не сброс для опционально

Поддержка нескольких точек позиционирования логика

Все параметры производителя/пользователя могут быть резервными и восстановленными

Поддержка двойных лазерных головок Автоматическая компоновка и несколько виртуальных массивовАвтоматическая раскладка клавиатуры, Остатки материала функция

Область применения: лазерная резка, лазерная гравировка, лазерная сварка и т. д.

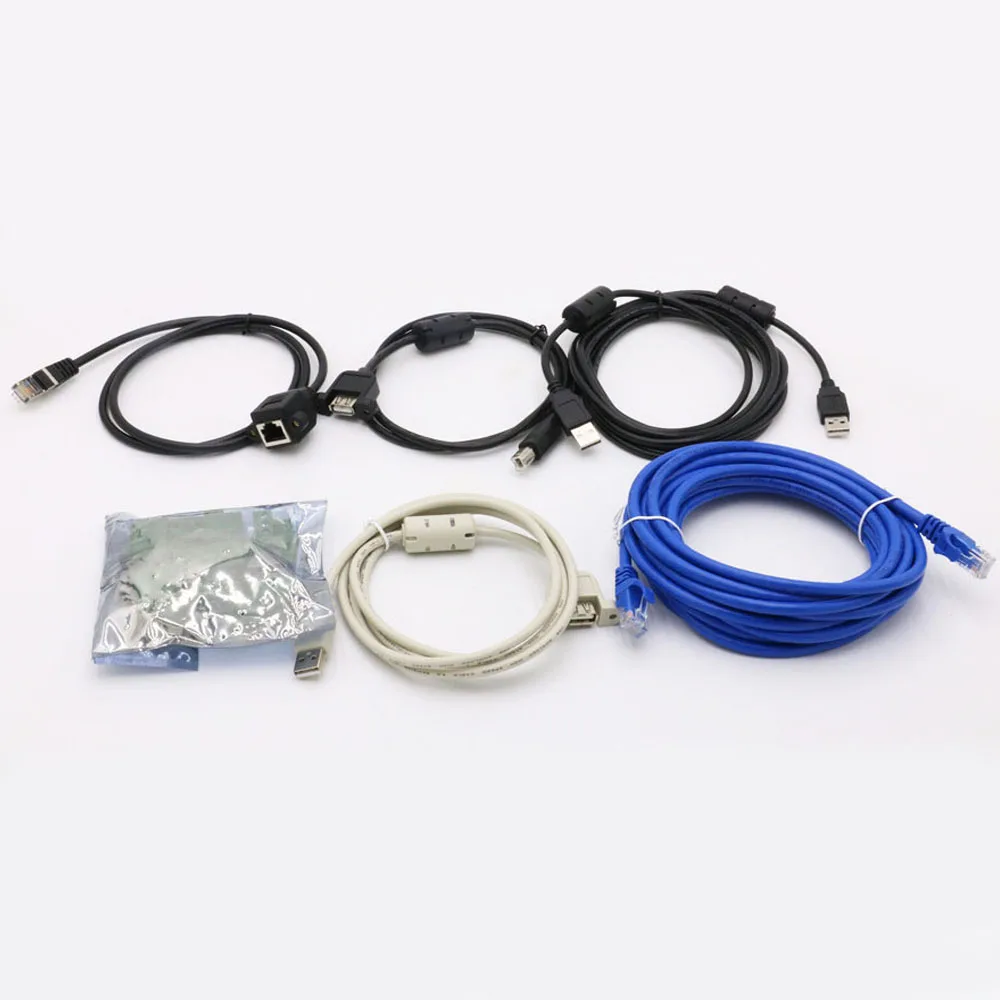

USB кабель:

4. RDLC-6442S/6442G подключение:
