Скидка! Производственная линия SMT: CHMT36VA Vision Pick and Place Machine + 4432 Трафаретный принтер

Скидка! Производственная линия SMT: CHMT36VA Vision Pick and Place Machine + 4432 Трафаретный принтер

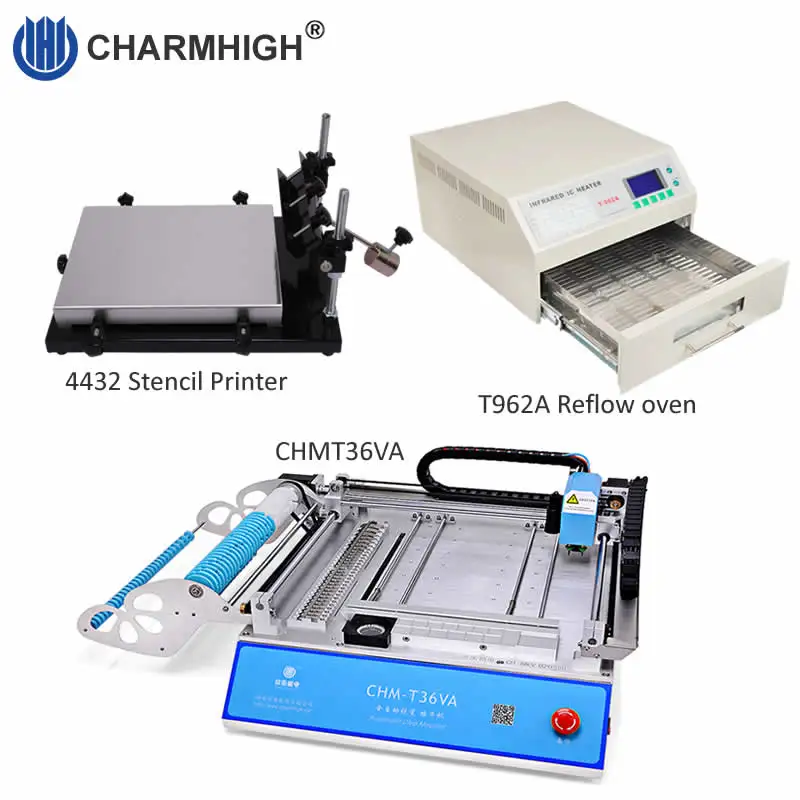

Малый SMT производственная линия:

CHMT36VA машина для выбора и размещения видения + 4432 принтер для паяльной пасты + печь для оплавления T962A

Популярный Комплект SMT!Скидка! Только$3650 Бесплатная доставка

Английская версия 110V/220vCharmhigh (CHMT36VA) + Vision sytem

Малый SMT производственная линия

Рекомендую всем вам!

Бесплатная доставка TNT/DHL,Или вы можете забрать машину прямо с нашего завода!

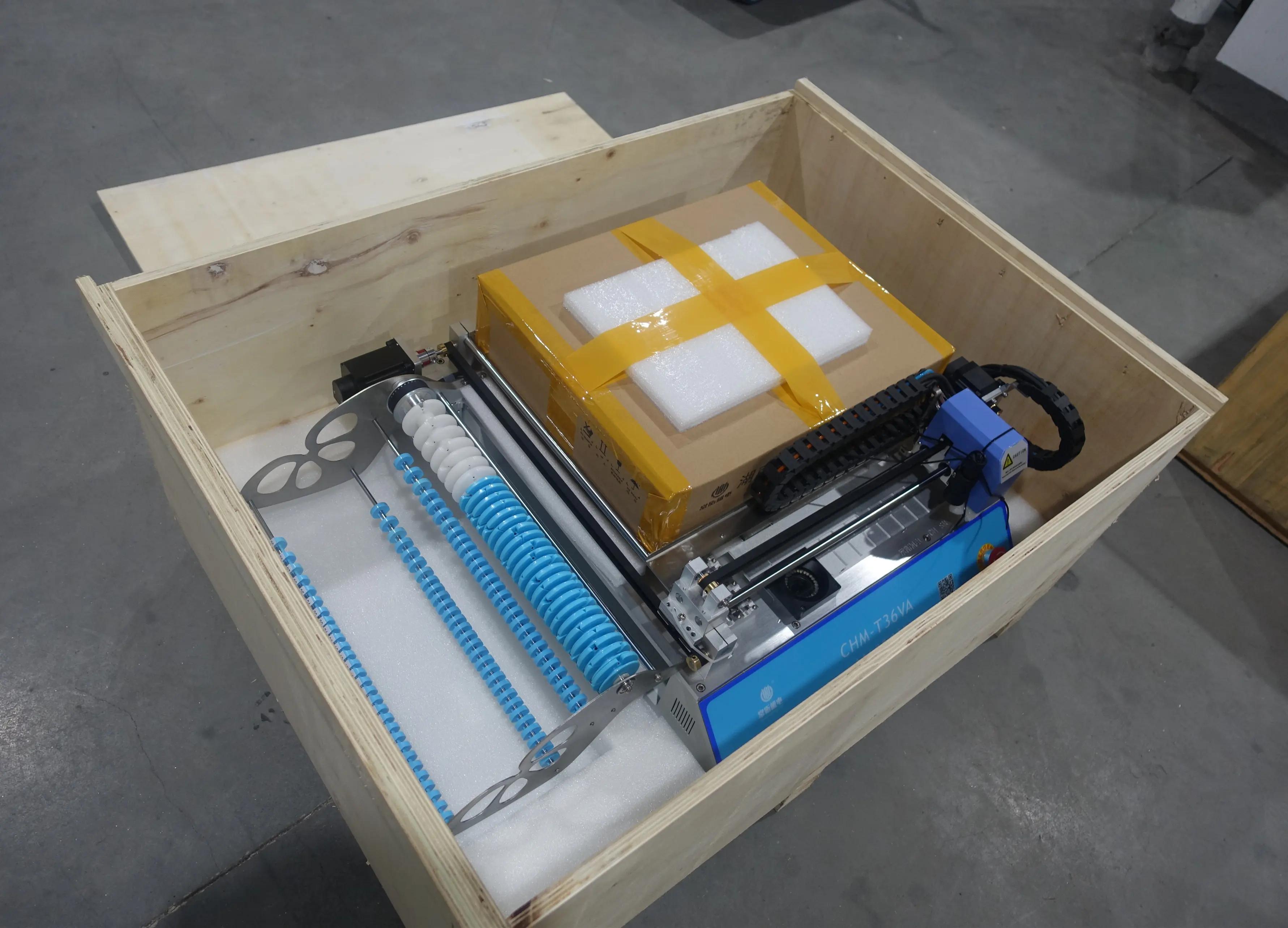

Упаковка: деревянный чехол (безопасная упаковка)

Машина завершена, готова к работе, каждая машина будет протестирована на 100%, контроль качества.

Пожалуйста, приобретайте его с уверенностью.

Гарантия качества, качество лучше, чем у других брендовых машин.

CHMT36VA рабочее видео:

Флуоресцентный

CHMT36 размещение светодиодный:

Флуоресцентный

Описание:

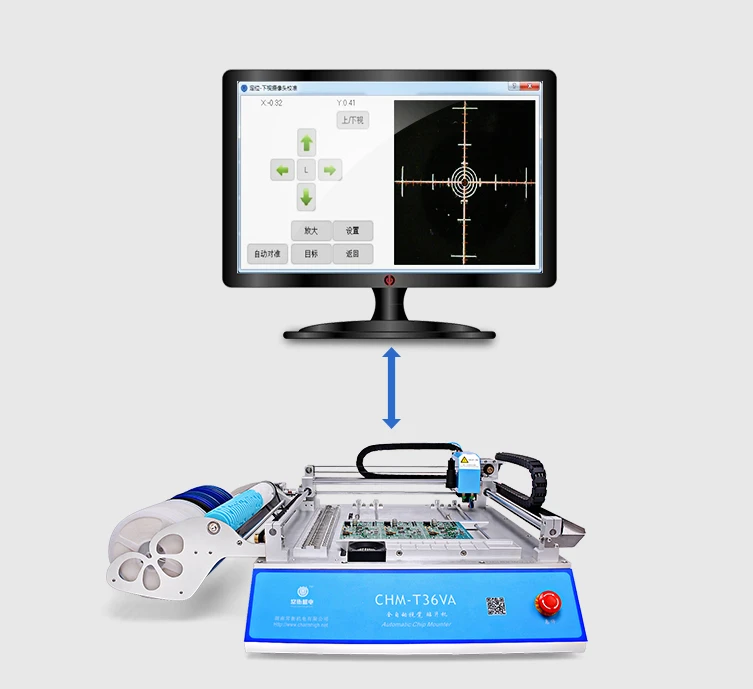

CHMT36VA-это настольная машина на основе зрения, которая требует подключения внешнего ПК к системе windows 7. Это очень надежный с низкой экономичной моделью, эта маленькая платформа машина поставляется с системой предварительного видения, управление замкнутым циклом, 2 головки с 29 питателями. Высокая точность и простота в эксплуатации программного обеспечения. Он совместим со всеми различными компонентами 0402-5050,SOP, QFN, TQFP... очень подходит для прототипов строителей, любителей, разработчиков и разработчиков групп и небольших партий продукции, вам просто нужно подготовить компьютер с usb-портом, что очень удобно.

Индустрия применения:

Бытовая техника, автомобильная электроника, электропромышленность, светодиодный, безопасность, приборы и счетчики, индустрия связи, интеллектуальная управляющая промышленность, Интернет вещей (IOT) промышленность и военная промышленность, И т. д.

4432 Спецификация принтера:

Тип:

Руководство по эксплуатации

G.W:

13 кг

Максимальная площадь печати:

320*440 мм

Размер упаковки:

Д 71 см * Ш 52 см * в 14 см

Характеристики CHMT36VA:

Модель

CHM-T36VA

Площадь печатной платы

10 мм * 10 мм-355 мм * 355 мм

Перемещение по оси X Y

420*460 мм

Диапазон перемещения оси Z

15 мм

Головки для размещения

2 штуки

Питатели

8 мм = 2 2 шт., 12 мм = 4 шт., 16 мм = 2 шт., 24 мм = 1 шт.,

Передний IC лоток = 14 шт, пользовательский IC лоток

Система видения

Две камеры (вверх и вниз камеры)

Привод

Система управления шаговым приводом с замкнутым циклом, убедитесь, что никогда не потеряете шаг

Самовозвращающееся Обнаружение оси Z

Да, предотвращает поломку сопла

Вытяжной self-возврат

Да

Метод обнаружения утечки материала

Вакуумное обнаружение, Обнаружение видения

Скорость крепления

4000cph (выключение зрения); 2800cph (включение зрения)

Точность крепления

Plusmn0.025 мм

Компоненты

0402-5050,SOP,QFN,(ширина ленты: 8 мм, 12 мм, 16 мм, 24 мм)

Размер машины

L 960 мм * W 705 мм * H 335 мм

Вакуумный насос

-92 кПа (2 шт., встроенный, бесшумный)

Внешний источник воздуха

Нет необходимости (машинный встроенный бесшумный вакуумный насос 2 шт.)

Внешний ПК

Да (программное обеспечение совместимо с windows7)

Напряжение

220V (110V),50 Гц

Вес нетто

65 кг

Вес брутто

70 кг/107*78*50 см/0.41msup3

CHMT36VA совместимое программное обеспечение:Altium designer,Protell99SE,PADS,Kicad,Eagle,Cadint,Cadence Orcad,Cadence Allegro,PROTEUS .. и т. Д.

T962A печь для оплавления

Источник питания AC110V/ 50Hz AC220V/60Hz

Номинальная мощность 1500 Вт

Максимальная площадь пайки 300*320 мм

Диапазон температур 0C-280C

Время цикла 1 ~ 8 мин

Стандартные аксессуары для CHMT36VA (необходимо подготовить Внешний ПК самостоятельно):

1) Машина для выбора и размещения CHMT36VA 1

2) Juki СОПЛО всего 4 шт (503, 504, 505, 506 размер)

3) 8G USB драйвер 1

4) шнур питания 1

5) Тяговая игла 2

6) соленоид для тяги иглы 1

7) Настройка позиционирования камеры черная плата 1

8) шестигранный ключ 6

9) пинцет 1

10) кисть 1

11) ручка для сенсорного экрана 1

12) Приспособление для IC лотка 4

13) смазка 1

14) Руководство пользователя на английском языке 1

100% реальные фотографии:

4432 Трафаретный принтер:

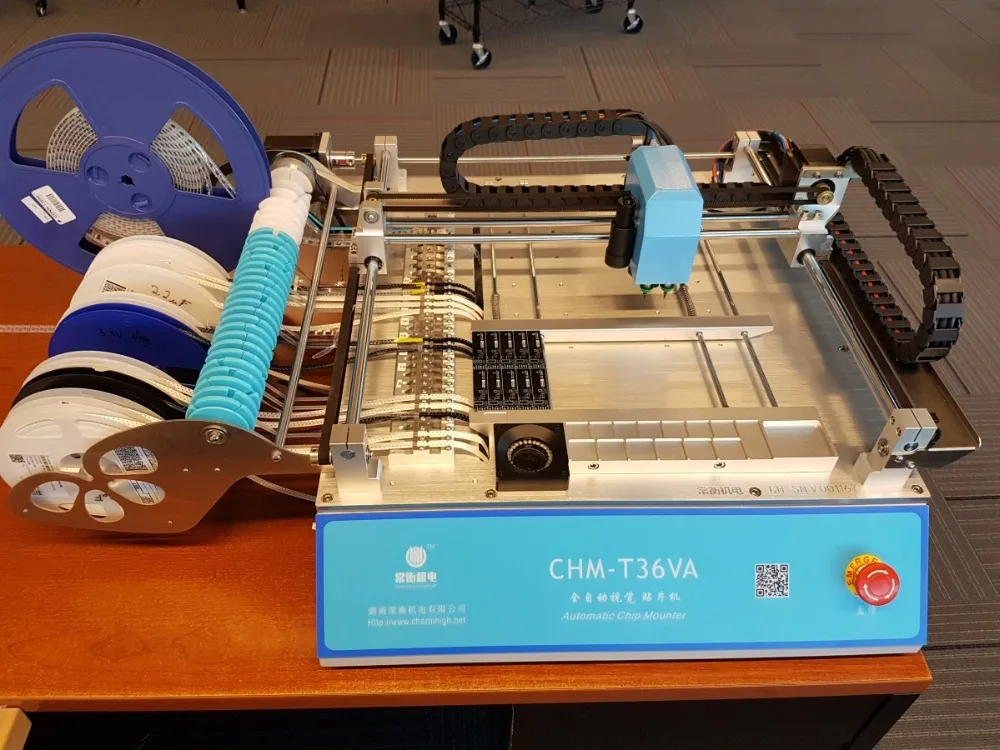

CHMT36VA выбор и место машины:

(2 головки + 29 питателей, двойной обзор camrea, управление замкнутым контуром, размер PCB 355*355 мм)

Эту модель необходимо подключить к внешнему ПК

Подробное реальное изображение:

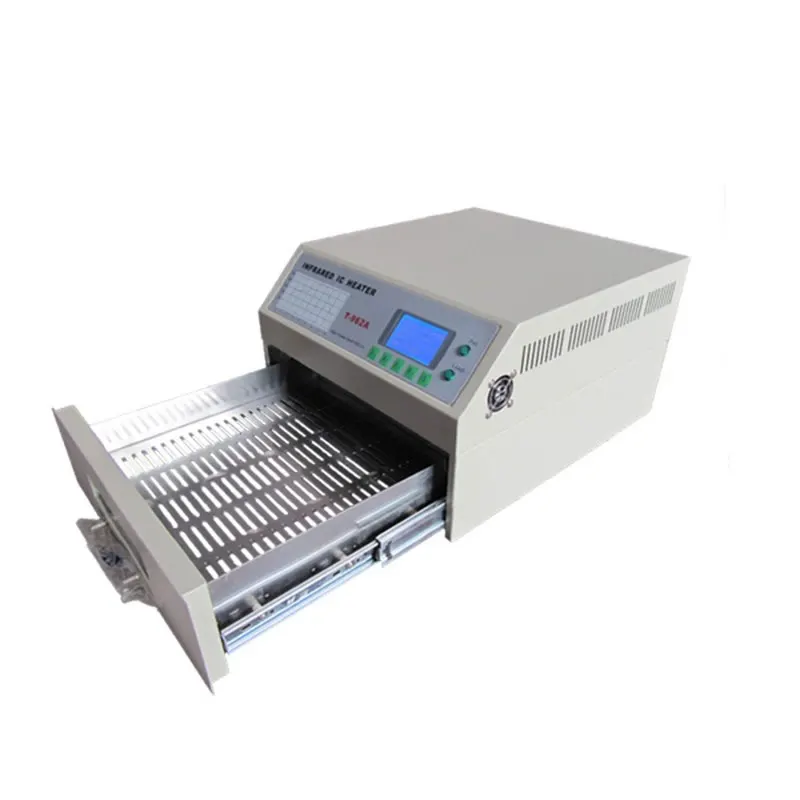

T962A печь для оплавления:

Площадь пайки 300*320 мм + мощность 1500 Вт:

Стандартная посылка для этого заказа:(Бесплатная доставка через TNT / DHL от двери до двери, Доставка дней 4-7 дней.)

1) Машина для выбора и размещения CHMT36VA: 1
2) ручной принтер для припоя 4432

3)T962A печь для оплавления

Обратите внимание:

Машина для выбора и размещения в комплекте со всеми аксессуарами, включенными в посылка, прошел контроль качества.

Это все-в-одном машина, готова к использованию!

Вы можете использовать его при получении. Хорошая послепродажная техническая поддержка, пожалуйста, приобретайте ее с уверенностью.

Наслаждайтесь вашим выбором и размещением машины!

Гарантия:

Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.

Мы всегда предоставляем запасные части машины, фабричные надежные прямые поставки.

Мы предоставляем онлайн Q/A и поддержку по поиску и технической консультации.

Предоставляем один послепродажный сервис.Каждая машина 100% протестирована задолго до отправки.
