HDMI цифровой аудио к + декодер Edid Настройка Spdif 5.1CH HP 2CH конвертер Поддержка CEC HDCP до

HDMI к HDMI + аудио декодер

Настройка аудио EDID + SPDIF + 5.1CH + HP

Аудиодекодер HDMI-HDMI позволяет извлекать аудиосигналы из источника HDMI. Вы можете взять свой оригинальный аудиосигнал HDMI и преобразовать его в цифровой оптический или аналоговый выход звуковой дорожки 5,1. Этот продукт поддерживает цифровой AC-3 Dolby, DTS, LPCM и другие форматы цифрового аудио. Это идеальный аудио декодер для вашего DVD, Blue-Ray DVD, PS3, X360BOX, HD плеера, ПК и т. Д.

Особенности
L 1X HDMI вход и 1X HDMI выход, может синхронизировать разделение HDMI аудио сигнала. Поддерживает 1x SPDIF оптический цифровой аудиовыход, 6-канальный RCA аналоговый аудиовыход и 1x выход разъема для наушников.
L поддерживает Вход HDMI до 1080 P/60 Гц, поддерживает 3D (24/30fs)
L поддержка CEC и HDCP
L поддерживает 3 режима управления EDID для аудио форматов, может переключаться между встроенным EDID (2CH/5.1CH) и внешним EDID (TV).
L использует 24 бит/96 кГц аудио DSP и 24 бит/192 кГц DAC
L Поддержка цифровых аудиоформатов: Dolby digital (AC3), DTS, LPCM, формат автоматического идентификационного сигнала
L выход усилителя для наушников, может управлять общим наушником 3,5 мм
L Высокое качество тона, низкий уровень шума
L DC5V/1A адаптер питания




Комплектация: 1. Основной блок 1 шт.
2. Адаптер питания переменного тока 1 шт.
3. Руководство пользователя 1 шт.


Особенности интерфейса:

Особенности интерфейса:

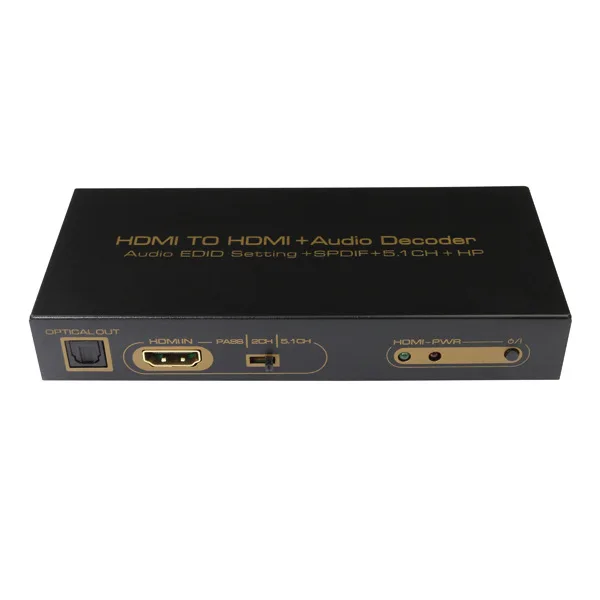

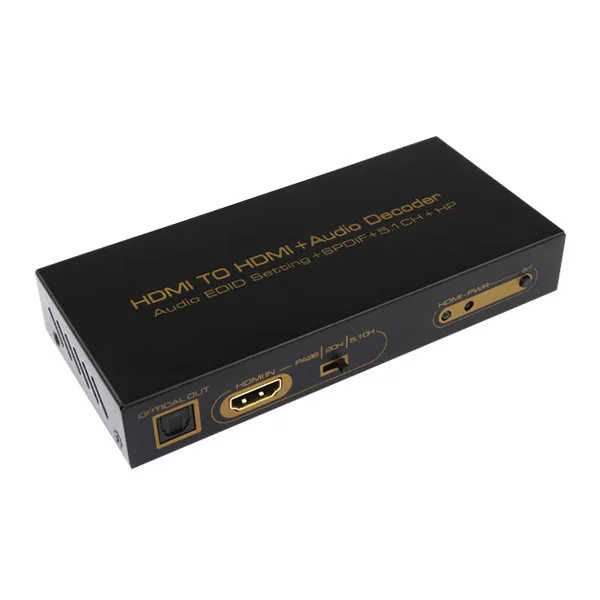

  Рис. 1,0 вид передней панели Оптикаут: SPDIFOptical/Toslink выход
HDMI вход: HDMI вход Переключатель: переключатель режима аудио EDID. Этот переключатель позволяет пользователям выбирать аудио EDID источника.
Передача: режим HDMI PASS. Переключение режима передачи для источника HDMI для вывода аудио в
EDID подключенного телевизора или av-приемника поддерживает до каналов LPCM 7,1.
2CH: 2CH LPCM режим. Переключение в режим 2CH для источника HDMI на выход LPCM 2 каналов
Аудио на встроенный EDID. Затем HDMI, SPDIF, RCA и наушники выводят стерео аудио.
5.1CH: 5.1CH битстрим режим. Переключение в режим B5.1CH для источника HDMI на выход bitstream
Аудио на встроенный EDID. Затем HDMI, SPDIF и RCA выход 5.1CH аудио, выход наушников аудио поступает от канала FL и FR HDMI LED: HDMI выходной индикатор
O/I: кнопка включения/ожидания
PWR LED: индикатор включения/выключения питания

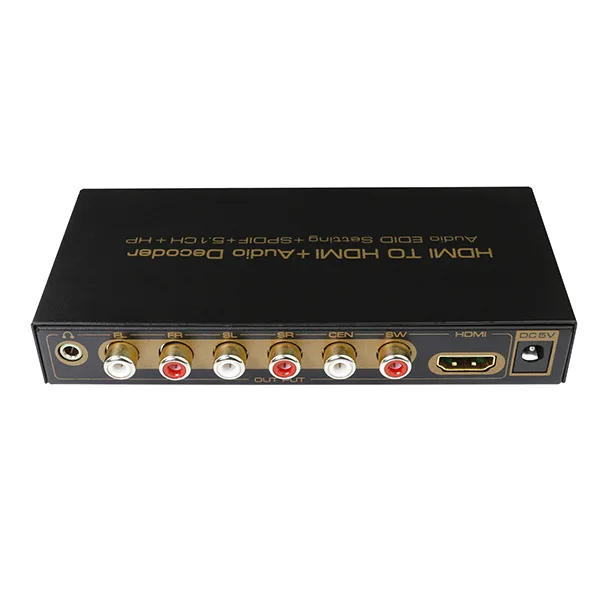

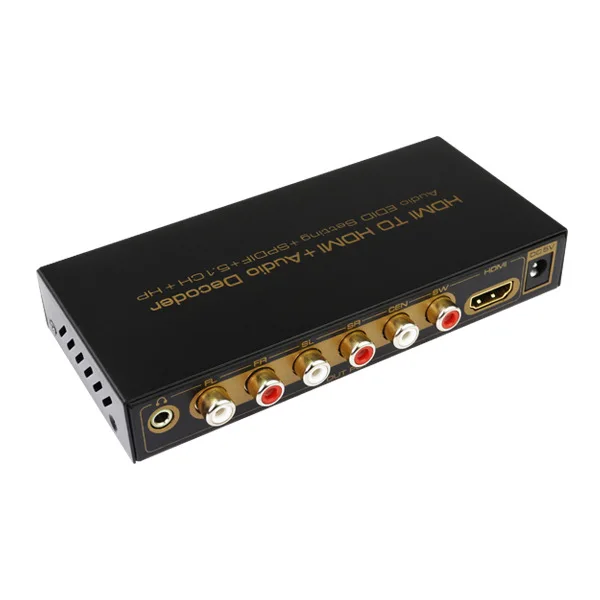

  Рис. 1,1 вид задней панели 3,5 стерео выход для наушников
SL/SR: объемный L/R аналоговый выход
SW: Sub woof аналоговый выход
FL/FR: передний L/R аналоговый выход
CEN: Центральный аналоговый выход
HDMI: HDMI выход DC5V: 5 В DC В jack

OPERATIONG и подключение:
1. Подключите один HDMI кабель от DVD/Blu-Ray плеера к входному порту HDMI декодера.
2. Подключите один HDMI кабель от телевизора/монитора к выходному порту HDMI декодера. 3. Если вам нужно цифровое аудио, подключите одно Оптическое волокно от цифрового усилителя мощности в SPDIF
Выходной порт декодера.
4. Если вам нужен аналоговый аудио, подключите шесть AV кабелей от аналогового усилителя мощности в аналоговый
Аудиовыход портов декодера, канал должен соответствовать. если вы хотите подключиться к телевизору или стереоусилителю, вам нужно всего лишь подключить два канала FL/FR и переключить режим EDID в 2CH.
5. Если вам нужно использовать выход наушников, пожалуйста, переключите режим EDID в 2CH.
6. Подключите блок питания 5 В к декодеру и вставьте его в розетку.
