2017 Лучшая цена T1000S контроллер с sd картой DC5 ~ 24V WS2801 WS2811 WS2812B LPD6803 LPD8806 LED 2048 пикселей

2017 Лучшая цена T1000S контроллер с sd картой DC5 ~ 24V WS2801 WS2811 WS2812B LPD6803 LPD8806 LED 2048 пикселей

2016 Лучшая цена T1000S sd-карта WS2801 WS2811 WS2812B LPD6803 LPD8806 LED 2048 пикселей контроллер DC5 ~ 24 V T-1000S RGB контроллер

Описание:
Карта памяти:

Тип: sd-карта

Емкость: 128 МБ-2 Гб

Файл магазина: *. Светодиод

Физические параметры:

Рабочая температура:-30-85 градусов Цельсия

Рабочее напряжение: 5 в пост. Тока/DC7.5-24V

Рабочая мощность: 2 Вт

Вес: 0,3 кг

Размер: l165мм × w80мм × h30мм

Порт сигнала: 3-контактный порт подключения

T-1000S особенности системы
1,32-65536 серый, поддержка программного обеспечения Гамма-коррекции.

2. Опорная точка, линия, поверхность, правила и специальная ручка.

3. Выход с одним портом, может поддерживать 2048 пикселей.

4. Несколько контроллеров могут быть каскадированы вместе и работать синхронно,

Воспроизведение содержимого, хранящегося на sd-карте.

5. Совместимость с однолинейными или двухлинейными чипами.

Примечание:

Когда контроллер T1000S загружает менее 512 пикселей, частота кадров может достигать 30 кадров в секунду.

При T-1000s управлении более 512 пикселей Частота кадров будет автоматически снижаться.

Поддержка IC (один IC символизирует точку пикселя)

1. T-1000 особенности системы
1,32-256 серый уровень, поддержка программного обеспечения Гамма-коррекции.
2. Поддержка правил и специальной ручки.
3. Выход с одним портом, может поддерживать 2048 пикселей.
4. Автономное управление (sd-карта), воспроизведение содержимого, хранящегося в sd-карте.
5. T-1000 хранить максимум 16 программ, копировать несколько файлов на sd-карту в заказе,
После форматирования sd-карты в формате «FAT».
6. Программа должна быть названа в заказе. Как: 00_1.led, 01_1.led, 02_1.led.
Примечание: 1. Когда контроллер T-1000 управляется менее 512 лампами, частота кадра может достигать 30 кадров в секунду. Когда T-1000 управлять более чем 512 лампами и менее 2048 лампами, частота кадра будет замедляться автоматически.
2. T-1000 должны использовать новое программное обеспечение LedEdit 2012.

2. Поддержка чипов:

Тип чипа

Код программного обеспечения и

КонтроллерТип

Лампы/(макс.)

Примечание

LPD6803, D705, 1101,6909, 6912

T-1000-6803

2048 пикселей

LPD8806, LPD8809

T-1000-8806

2048 пикселей

TM1803, TM1804, TM1809, TM1812

T-1000-TM

2048 пикселей

TM1804 и TM1809 разделены на высокие и низкие

TM1903, TM1904, TM1909, TM1912

T-1000-TM19

2048 пикселей

UCS6909, UCS6912, UCS7009, UCS5903

T-1000-UCS-32

2048 пикселей

UCS1903, UCS1909, UCS1912

T-1000-UCS-256

2048 пикселей

1903 и 1909 делятся на высокие и низкие

UCS3903

T-1000-UCS-1024

2048 пикселей

DMX512

T-1000-DMX

170/512 пикселей

Совместимость со стандартом DMX512

WS2801, WS2803

T-1000-WS

2048 пикселей

WS2811

T-1000-WS2811

2048 пикселей

WS2811 можно разделить на высокий и низкий

DS189

T-1000-DS189

2048 пикселей

TLS3001, TLS3002, TLS3008

T-1000-TLS

* Пиксели

P9813

T-1000-P9813

2048 пикселей

SM16715

T-1000-SM16715

2048 пикселей

SM16715 быть разделены на высокий и низкий

SM16716

T-1000-SM16716

2048 пикселей

BS0901, BS0902

T-1000-0901

2048 пикселей

BS0815

T-1000-0815

2048 пикселей

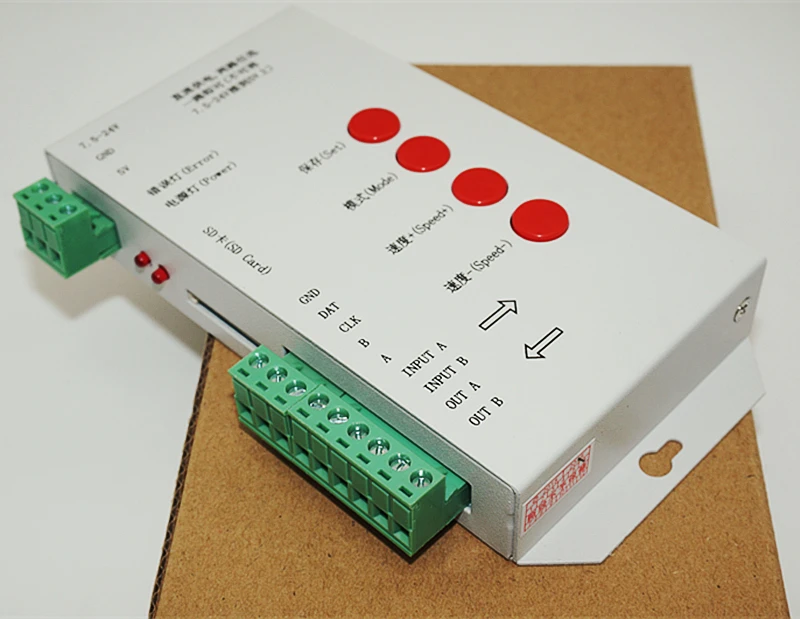

3. Определение печати:

TTL сигнал (245/spi сигнал): RS485 сигнал.

CLK

Сигнал часов

B

Сигнал A/DMX +

DAT

Сигнал передачи данных

A

Сигнал B/DMX-

GND

Сигнал заземления

GND

Сигнал заземления

Примечание:Для сигнала TTL (SPI), контроллер сигнала заземления должен подключаться к LED заземления непосредственно.

4. Режим подключения

5.Название программы:(Правило, как назвать программы :)

Название контроллера NO.2:

“00_1.led” -------- NO.1 программа для No.1 контроллера

“01_1.led” -------- NO.2 программа для No.1 контроллера

“02_1.led” -------- NO.3 программа для No.1 контроллера

…

“15_1.led” -------- NO.16 программа для No.1 контроллера

Название контроллера NO.2:

“00_2.led” -------- NO.1 программа для контроллера No.2

“01_2.led” -------- NO.2 программа для контроллера No.2

“02_2.led” -------- NO.3 программа для контроллера No.2

…

“15_2.led” -------- NO.4 программа для контроллера No.2

…

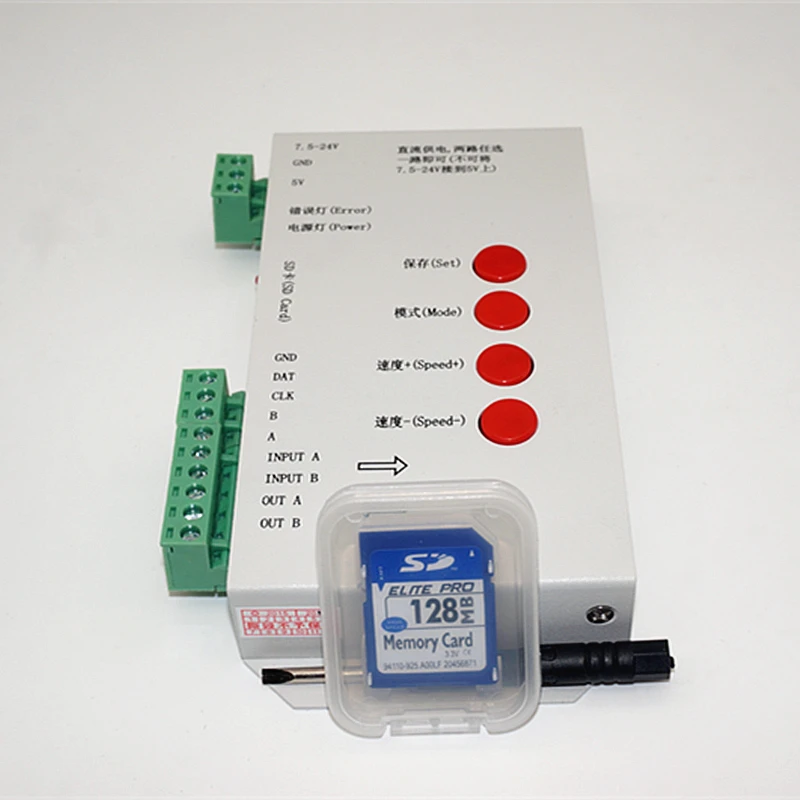

Фото:

6. Специальные параметры

Карта памяти:

Тип: sd-карта(Рекомендуется использовать высокоскоростную sd-карту)

          Емкость: 128 МБ-1 Гб

          Формат: Жир

          Файл магазина:*. Светодиод

    Физические параметры:

Рабочая температура:-30-85

Рабочее напряжение: 5 в пост. Тока/DC7.5-24V

Рабочая мощность: 1 Вт

Размер: l165мм × w80мм × h30мм

Вес: 0,35 кг

Порт сигнала: 3-контактный порт подключения

Примечание:

Перед копированием файлов на sd-карту, sd-карта должна быть отформатирована как формат FAT

Sd-карта в контроллере не может быть горячей замены, подключите sd-карту каждый раз, вы должны сначала отключить источник питания

6. Тревожная съемка

Вопрос 1: После включения Индикатор ошибки в T-1000 мигает без вывода дисплея

Ответ:Индикатор ошибки мигает означает, что контроллер не правильно читает карту, возможные проблемы:

1. Sd-карта пуста, без файла эффекта.

2. Файл эффекта на sd-карте и модели контроллера не совпадают, пожалуйста, выберите правильную модель контроллера в LedEdit, а затем повторно Создайте файл эффекта * led.

3. Sd-карта не отформатирована до копирования файлов.

4. Пожалуйста, проверьте напряжение питания, контроллер может быть индивидуально приведен в действие, чтобы исключить причины питания

5. Изменение SD карты, а затем тест, чтобы исключить возможность плохой SD карты

Вопрос 2: Контроллер включен, индикатор нормальный, но лампы не меняются

Ответ:Причины этого заключаются в следующем:

1. Проверьте, правильно ли подключена сигнальная линия lighting & prime; s и контроллер

2. Если сигнал TTL получен, лампа и контроллер должны быть общей землей, это означает, что Подключите освещение & prime; s и контроллер & prime; s заземление вместе

3. Проверьте, подходит ли модель во время создания файлов отображения на sd-карте чипы, используемые при освещении

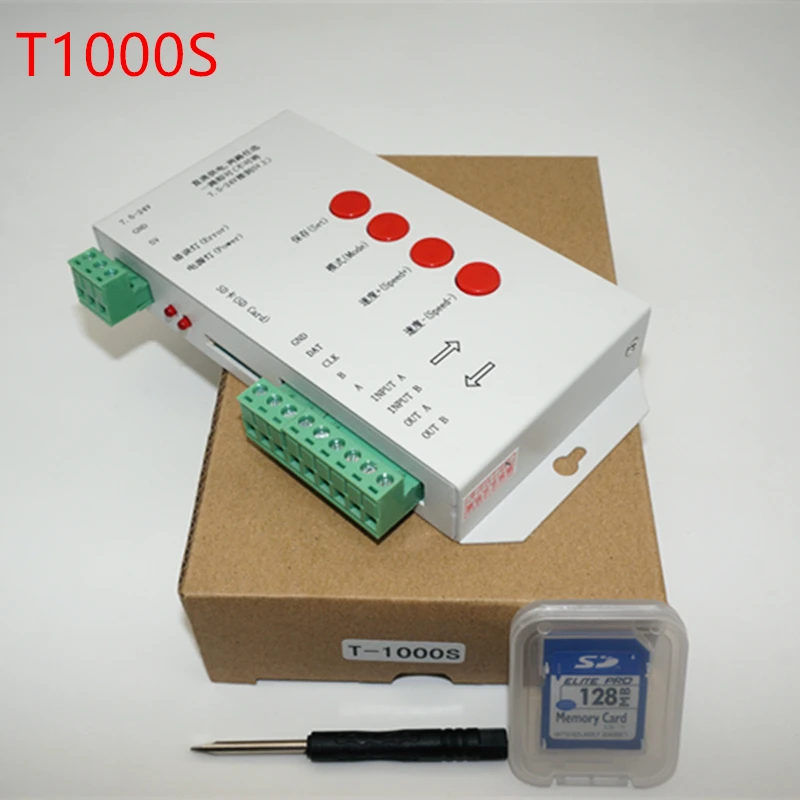

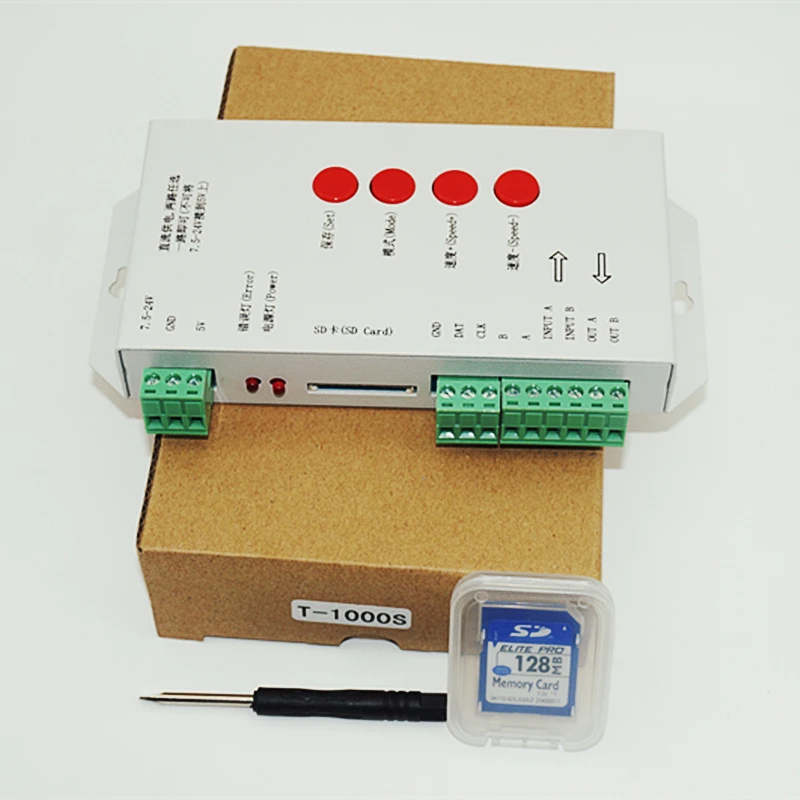

1 шт. контроллер T1000S

1 шт. sd-карта
