Автомобильный цифровой Электрические Амперметр Вольтметр Amp Текущий Напряжение

Автомобильный цифровой Электрические Амперметр Вольтметр Amp Текущий Напряжение

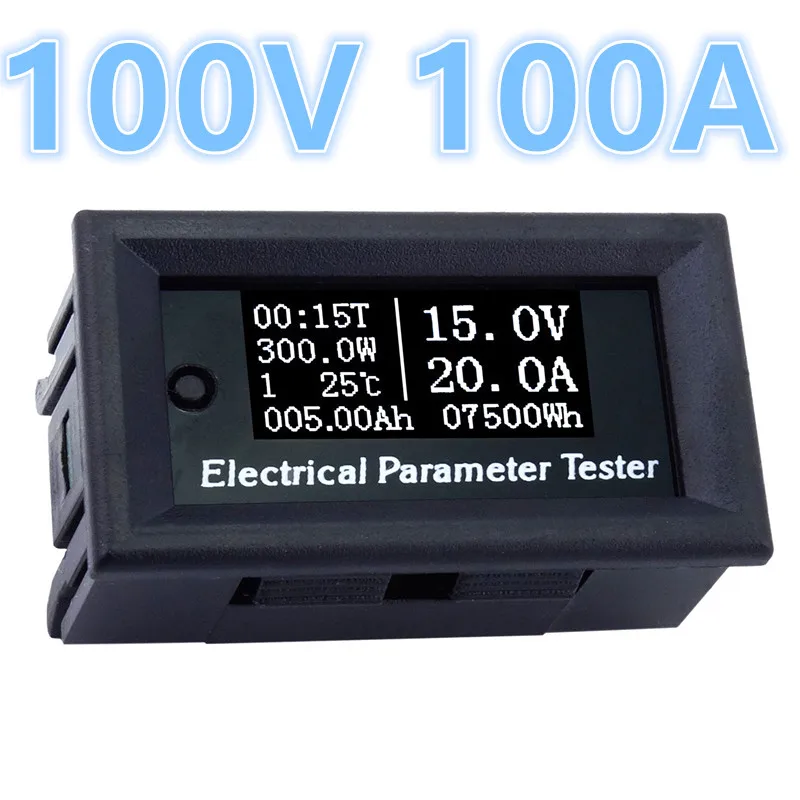

Электрические OLED параметр тестер

-100 В/50A-100A

Технические параметры:

Диапазон измерения напряжения: диапазон измерения времени DC00.0-99.9V: 0-99h59min

Диапазон измерения тока: DC00.0-50.0A (диапазон 50A) DC00.0-99.9A (диапазон 100A)

Диапазон измерения мощности: 0-999.9-5000W (диапазон 50A) 0-999.9-9999W (диапазон 100A)

Диапазон измерения температуры:-15 °C ~ 60 °C диапазон накопления емкости: 0-999,99-9999,9 Ач

Диапазон накопления энергии: 0-99999Wh-9999KWh точность измерения напряжения: ± (0.5% + 2 цифры)

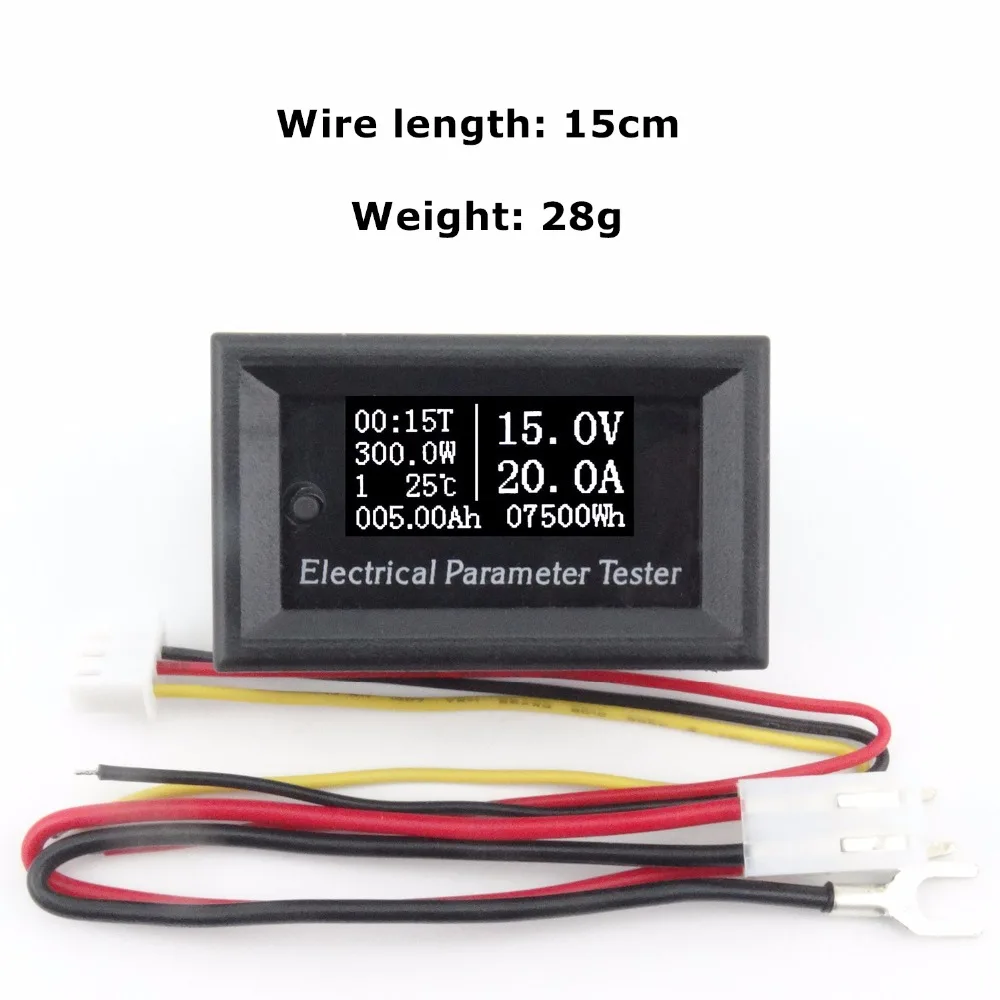

Точность измерения тока: ± (1% + 2 цифры) Вес изделия: 28 г

Размер изделия: мм 48 мм * мм 29 мм * 22 мм (Д * Ш * В)

Дисплей Интерфейс инструкции:

①Run время

②Power дисплей

③Data комплект

④Temperature дисплей

⑤Capacity дисплей

⑥Voltage дисплей

⑦Current дисплей

⑧Energy дисплей

Инструкция по эксплуатации

Когда meausuring, изменяя диапазон и калибруя ноль, он должен быть соединен с соответствующим шунтом.

Изменения диапазона операции:

Заводское значение по умолчанию составляет 100A диапазон измерения; если переключиться на диапазон 50A, Пожалуйста, подключите 50A шунт и продолжайте нажимать ключ для включения, пока экран не отображает "50A", затем отпустите ключ. Теперь изменяется диапазон. Если вы хотите переключиться на диапазон 100A, Пожалуйста, подключите 100A шунт и работайте таким же образом.

Калибровка нуля операции

При старении компонентов и влиянии температуры окружающей среды может наблюдаться небольшая ошибка при считывании тока, особенно при измерении низкого тока. Для калибровки: 1, отключите meter.2, подключите шунт и отключите нагрузку. 3 нажмите и удерживайте переднюю кнопку. 4, включите meter.5, отпустите кнопку, когда вы видите «AAA» на экране. Сделано

Кнопка Функция инструкции:

Этот тестер имеет 0 и 1 две группы данных; и группы данных переключаются нажатием клавиши.

Когда группа данных является 1 группой, текущая емкость и энергия будут храниться после отключения питания. И сохраненные значения будут накапливаться после включения питания. Когда группа данных является 0 группой, текущая емкость и энергия будут храниться после отключения питания; когда питание в следующий раз, сохраненная емкость и энергия будут мигать. Но когда Новая Емкость будет до 0,01 Ач, будет покрыта Сохраненная емкость и энергия, и значения начнутся заново. В двух группах данных накопленные значения можно очистить до нуля, удерживая нажатой клавишу.

Инструкция по монтажной схеме:

①Red тонкая линия

②Black тонкая линия

③Yellow тонкая линия

④Red толстые линии

⑤Black толстые линии

⑥Load

⑦Shunt

Пожалуйста, убедитесь, что Проводка выполнена в строгом соответствии с схемой проводки.

С помощью изолированного ПитаниеДля питания прибора

Два источника питания должны быть изолированы и не иметь никаких связей между ними. Напряжение изолированного источника питания должно быть менее 60 В

Использование системы для питания счетчика

Черный тонкий провод ничего не соединяет, и вы должны использовать изолятор обернуть его, чтобы избежать короткого замыкания.

С помощью преобразователя DC-DC для измерения мощности

Черный тонкий провод ничего не соединяет, и вы должны использовать изолятор обернуть его, чтобы избежать короткого замыкания. конвертер DC-DC должен быть общей катодной структурой.
