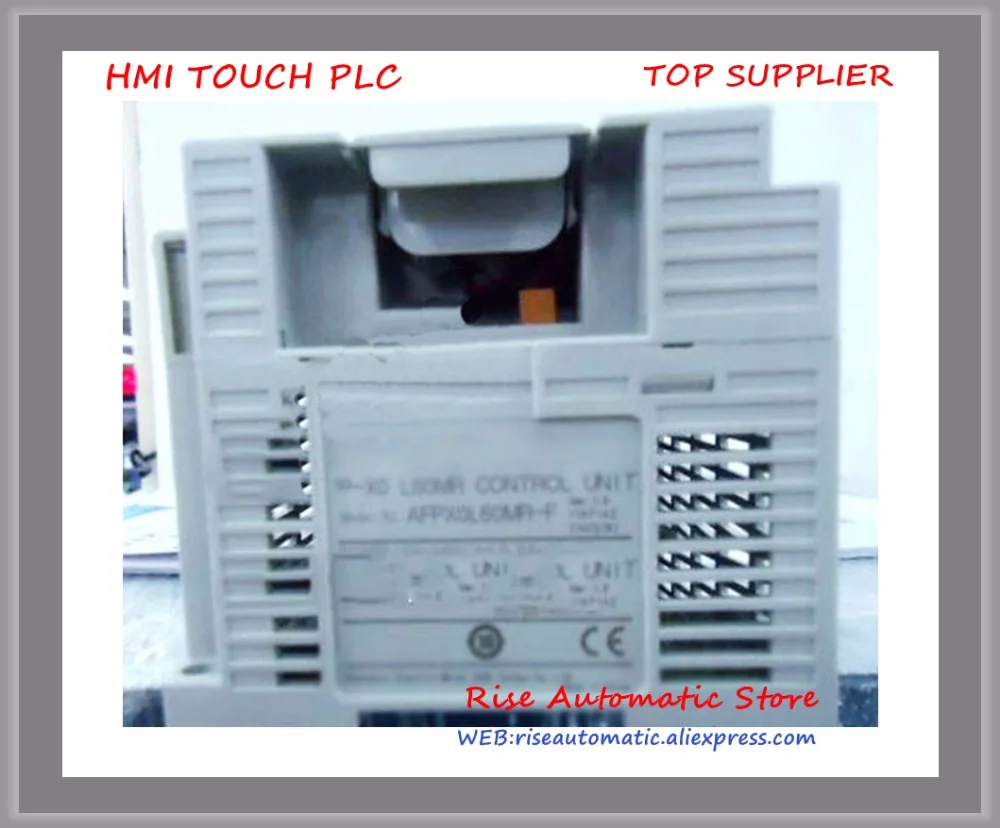

Новый оригинальный ПЛК AFPX0L60MR 100-240 В постоянного тока вход 32 релейный выход 24

Новый оригинальный ПЛК AFPX0L60MR 100-240 В постоянного тока вход 32 релейный выход 24

Особенности

Супер-высокая скорость 80 ns/шаг для 0-3000 шагов (команда ST).

Скорость обработки 580 ns/шаг для 3001 шагов или более (только для L40 и L60).

L14 и L30: 2,5 k шаги
L40 и L60: 8 k шаги

Один блок управления может быть подключен к 3 блокам расширения. Таким образом, максимальное количество может достигать 150 баллов.
Кроме того, если используется адаптер расширения FP0, максимальное число может достигать 216 точек при использовании блока расширения FP0R. (Только для L40R, L40MR, L60R и L60MR)

Технические характеристики

Детали

Технические характеристики

L14R

L30R

L40R

L40MR

L60R

L60MR

Управляемые точки ввода/вывода

Управление блок

Вход постоянного тока
8 баллов),
Реле
Выход
4 точек касания,
Транзистор
Выход
2 точек касания

Вход постоянного тока
16 точек касания,
Реле
Выход
10 точек касания,
Транзистор
Выход
4 точек касания

Вход постоянного тока 24 точки,
Релейный выход 12
Точек,
Выход тразистора 4
Точек

Вход постоянного тока 32 точки,
Релейный выход 24
Точек,
Выход тразистора 4
Точек

При использовании FP-X E16
Расширительные блоки ввода/вывода

-

-

88 точками Макс.
(3 модули расширения
Макс.)

108 точками Макс.

При использовании FP-X E30
Расширительные блоки ввода/вывода

-

-

130 точками Макс.
(3 модули расширения
Макс.)

150 точками Макс.
(3 модули расширения
Макс.)

При использовании FP0R
Модули расширения

-

-

196 точками Макс.
(3 модули расширения
Макс.)

216 точками Макс.
(3 модули расширения
Макс.)

Метод программирования/метод управления

Символ реле/циклическая работа

Память программы

Встроенная флэш-память (Без резервного аккумулятора)

Емкость программы

2,5 k шаги

8 k шаги

Кол-во
Инструкция

Основные команды

Прибл. 114 вида

На высоком уровне команды

Прибл. 230 вида

Скорость обработки

0,08 & micro;s/шаг для basic
Команд
0,32 & micro;s для высокого уровня
Команд
(МВ команды)

3 k шаги: 0,08 & micro;s/шаг для основных команд, 0,32 & micro;s
Для команд высокого уровня (команды MV)
После 3 k шагов: 0,58 & micro;s/шаг для основных команд,
1,62 & micro;s для команд высокого уровня (мВ
Команд)

I/O освежающий + основное время

Базовое время

0,15 ms или меньше

0,18 ms или меньше

0,31 до 0,35 ms или меньше

0,34 до 0,39 ms или меньше

При использовании E16: 0,4 ms × No. Единиц
При использовании E30: 0,5 ms × No. Единиц
При использовании FP0 расширения адаптеры: 1,4 ms + освежающий
Время расширения FP0

Карта памяти для обработки

Реле общего назначения

Внешний вход (X) (примечание 1)

960 точек

1760 точек

Внешний выход (Y) (примечание 1)

960 точек

1760 точек

Внутреннее реле (R)

1008 точек

4096 точек

Специальное внутреннее реле (R)

224 точек

Счетчик таймера (T/C)

256 точек (примечание 2)

1024 точек (примечание 2)

Таймер: (1 мс, 10 мс, 100 мс, 1 с) × 32767, счетчик: от 1 до 32767

Реле связи (L)

Нет

2048 точек

Область памяти

Регистр данных (DT)

2500 слов

8192 слов

Специальный регистр данных (DT)

420 слов

Link data register (LD)

Нет

256 слов

Регистрация файлов (FL)

Нет

Индекс (I)

14 слов (от IO до ID)

Дифференциальный точек

Эквивалентно Емкость программы

Реле Главного управления (MCR)

32 точек

256 точек

Номер этикетки (JP + LOOP)

100 точек

256 точек

Номер шаговых программ

128 (Машиностроение)

1000 (Машиностроение)

Нет. В subroutines

100

500

Номер программы прерывания

Вход: 8 программ, время: 1 Программа

Отбора проб следа

Нет

Да

Комментарии для хранения

Все комментарии, объяснения и блочные комментарии могут
Будут сохранены. (Без резервного аккумулятора, 328 k байт)

PLC link Функция

Нет

Да

Постоянная сканирования

В расчете на единицу продукции 0,5 ms: 0,5 мс до 600 мс

Пароль

Доступно (4 или 8 цифр)

Загрузить защиты

В наличии

Самодиагностику функция

Проверка таймера watchdog и синтаксиса программы

Программа editting во время
Run

Доступно (емкость модифицирована одновременно: 128 шагов)
Но комментарии не могут быть изменены во время процесса.

Доступно (емкость модифицирована одновременно: 512 шагов)
Но комментарии могут быть изменены во время процесса.

Загрузка во время бега

В наличии

С высокой скоростью
Счетчик
(Примечание 3) (примечание 4)

Тела вход

1 фаза, 4-канальный видеорегистратор
(Макс. 20 кГц)
И 2-х фазный, 2-х канальный
(Макс. 20 кГц)

1-фазный, 4-х канальный (50 кГц Макс.)
И
2-х фазный, 2-х канальный (20 кГц Макс.)

Импульсный выход/
ШИМ-выход
(Примечание 3) (примечание 4)

Корпус выход

Импульса:
1-канальный
(Макс. 20 кГц)
PWM:
1-канальный
(1,6 кГц Макс.)

Импульса:
2-канальный
(Макс. 20 кГц)
PWM:
2-канальный
(1,6 кГц Макс.)

Импульса: 2-х канальный (50 кГц)
PWM: 2-х канальный (3,0 кГц Макс.)

Импульсный поймать вход/
Прерывания программы

8 баллов)
(Высокоскоростной подсчет и вход прерывания включены)

Аналоговый вход

Нет

2-х канальный (для ввода каких-либо
Следующие элементы в каждом канале)

Потенциометр входного сигнала
Минимальное значение сопротивления потенциометра:
5 кОм
10-бит (K0 для K1000)
Точность ± 1.0% F.S.+ точность
Внешний reistors

Термистор вход
Для ввода значения сопротивления
Термистор
(Минимальное значение сопротивления внешнего
Термисторы + значение внешнего сопротивления
> 2 кОм)
10-бит (K0 для K1023)
Точность ± 1.0% F.S.+ точность
Внешний термисторы

Напряжение вход
Абсолютное Максимальное входное напряжение: 10 в
10-бит (K0 для K1023)
Точность ± 2.5% F.S.(F.S. = 10 V)

Календарь Часы

Нет

Да

Флэш-память Встроенная память
Резервное копирование
(Примечание 5)

Резервного копирования зеркало сделано
В соответствии с
Команд
F12 и P13

Память данных
(2500 слов)

Память данных
(8192 слов)

Автоматический
Резервное копирование в тех случаях, когда
Отключения питания

Пяточная часть: 6 точек
(C250-C255)
Процесс стоимости
Пяточная часть: 6 точек
(От EV250 до EV255)
Внутренние реле: 5 точек
(WR58-WR62)
Память данных: 300 слов
(DT2200 до DT2499)

Счетчик: 16 точек (C1008-C1023)
Значение процесса счетчика: 16 точек
(EV1008 к EV1023)
Внутренние реле: 8 точек
(WR248 to WR255)
Память данных: 302 слова
(DT7890 до DT8191)

Батарея резервного копирования

Нет

Да (резервное копирование длится весь процесс)

RS485 коммуникационный порт

Нет

Да

Нет

Да

Примечание 1) фактические используемые точки зависят от сочетания оборудования.
Примечание 2) точки таймера могут быть добавлены по мере необходимости.
Примечание 3) Номинальное напряжение 24 В постоянного тока на 250C. Частота может падать в зависимости от изменения напряжения, температуры и условий эксплуатации.
Примечание 4) Максимальная частота может отличаться в зависимости от способа работы.
Примечание 5) допустимая запись в течение 10000 раз. Области, которые должны храниться и не удерживаться, могут быть указаны с помощью системных регистров.
