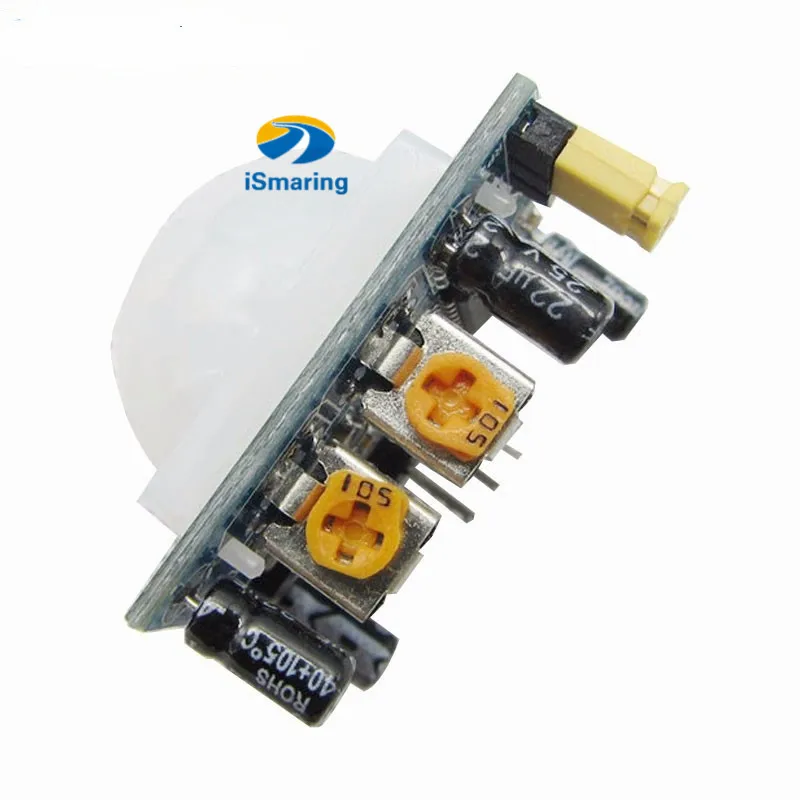

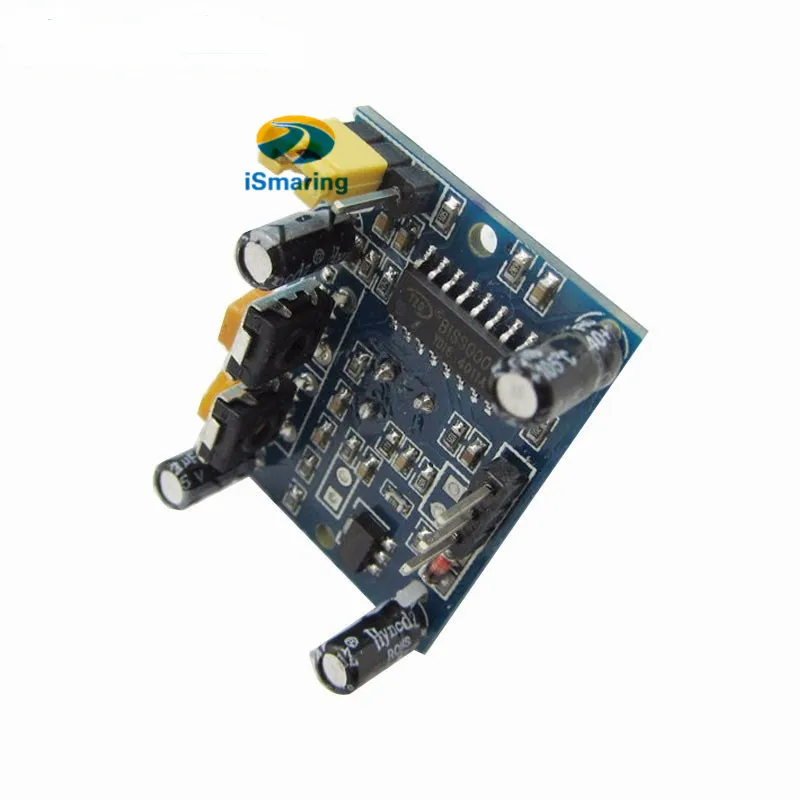

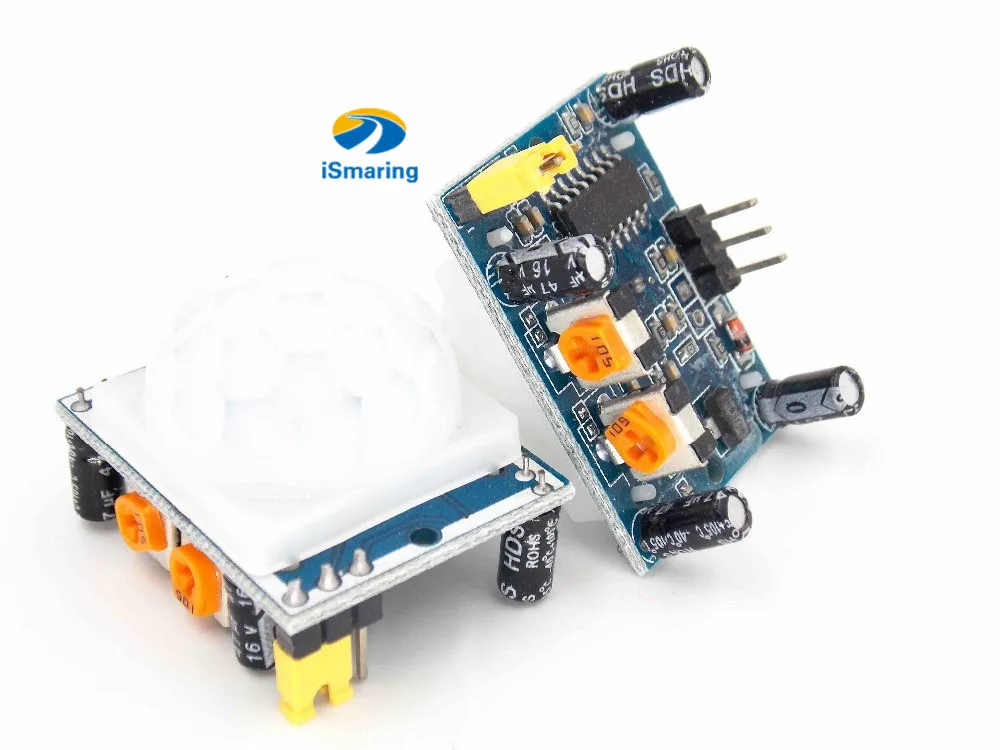

Официальный iSmaring высокое качество регулируемый инфракрасный PIR датчик движения

Официальный iSmaring высокое качество регулируемый инфракрасный PIR датчик движения

Тип товара: HC--SR501 модуль датчика тела

Диапазон рабочего напряжения: DC 4,5-20V

Ток покоя: <50uA

Уровень выходного сигнала: высокая 3,3 V/с низким напряжением 0 В

Триггер: L не может быть повторен триггер/ч может быть повторен триггер (по умолчанию повторный триггер)

Время задержки: 5-200S (регулируемый) диапазон (от 0,xx секунд до десятков секунд)

Время блокировки: 2.5S (по умолчанию) может быть выполнен в диапазоне от 0,xx до десятков секунд

Размеры платы: 32 мм * 24 мм

Датчик угла: <100 угол конуса

Рабочая температура: -15-+ 70 градусов

Датчик размера объектива: диаметр: 23 мм (по умолчанию)

Автоматический Датчик: чтобы войти в выходной диапазон датчика, люди оставляют диапазон датчика автоматической задержки от высокой, выходной низкий.

Светочувствительный контроль (опционально, завод не установлен) может установить светочувствительный контроль в течение дня или интенсивность светильник без индукции.

Компенсация температуры (опционально, завод не установлен): летом, когда температура окружающей среды поднимается до 30 ~ 32, немного более короткий диапазон обнаружения, компенсация температуры может быть использована в качестве компенсации производительности.

Два режима запуска: (может быть выбран перемычками) a, не может повторять триггер: выход датчика высокий, время задержки истекает, выход автоматически становится низким от высокого; b, воспроизводимый триггер: выход датчика высокий после периода задержки, Если тело человека воспринимает различные виды деятельности, его выход будет оставаться высоким до тех пор, пока задержка не будет оставлена высокой до низкой (сенсорная проверка модуля измеренная активность каждого корпуса будет автоматически продлена после задержки, И конечное событие задержки времени начала времени).

С индукционной блокировкой времени (настройка по умолчанию: 2.5S время работы блока): модуль датчика, после каждого выхода датчика (высокое изменение на низкий уровень), вы можете установить блокировку, за которой следует период времени, В этот период датчик не принимает какой-либо сигнал датчика. Эта функция может иметь «Время выхода датчика» и «время блокировки», интервал между произведенной работой может быть применен для обнаружения продуктов интервала; также блокирует эту функцию во время переключения нагрузки для различных помех. (На этот раз можно установить на ноль секунд-десятки секунд).

Диапазон рабочего напряжения: DC4.5V-20V напряжения по умолчанию.

Потребление микро-энергии: статический ток "50 Микроампер, особенно для продуктов с автоматическим управлением на батарейках.

Выходные сигналы высокого уровня: типы схем могут быть легко и стыковки.

Чувствительный модуль около минуты после времени инициализации питания, в течение интервала до выходного модуля 0-3 раза в минуту в режиме ожидания.

Следует избегать прямого освещения, такого как источники помех, закрывают поверхность модуля объектива, чтобы избежать возникновения неисправности генератора помех; Использовать окружающую среду, чтобы избежать потока ветра, датчик ветра также вызовет помехи.

Модуль датчика с двойным зондом, окно зонда прямоугольное, двойное (а в миллион) в направлении концов длинного, когда тело переходит слева направо или справа налево, когда достигается двойное ИК-время, разница в расстоянии, чем больше разница, Более чувствительные датчики, когда тело от передней части до зонда или сверху вниз или снизу до верхнего направления, двойной ИК не обнаруживает изменения расстояния, нет значения разницы, датчик нечувствителен или не работает; Таким образом, датчики должны быть установлены двойным направлением зонда с человеческой активностью как можно больше параллельно максимальному направлению, чтобы гарантировать, что тело было передано двойным датчиком зонда. Для увеличения диапазона углов зондирования модуль использует Круглый Объектив, зонд также имеет смысл со всех четырех сторон, но все еще выше, чем верхний и нижний левый и правый направления чувствительного диапазона, чувствительность и прочность, все еще насколько это возможно в соответствии с вышеуказанными требованиями к установке. VCC, аккуратный (Сторона управления), эхо (приемный конец), GND

Размеры и регулировка: Примечание: потенциометр по часовой стрелке для регулировки расстояния, дальность срабатывания увеличивается (около 7 метров), напротив, диапазон срабатывания уменьшается (около 3 метров). Задержка регулировки потенциометра вращение по часовой стрелке, задержка датчика дольше (около 300S), с другой стороны, индукция короткой задержкой (около 5S).

Приложения a, продукты безопасности b, датчики человеческого тела игрушки c, датчик человеческого тела освещения d, промышленная автоматизация и контроль и т. д. Он может автоматически и быстро открывать различные типы ламп накаливания, люминесцентных ламп, зуммеров, автоматических дверей, электрических вентиляторов, автоматических стиральных машин и сушильных машин и других устройств, является высокотехнологичным продуктом. Особенно подходит для предприятий, гостиниц, торговых центров, домов и семейных проходов, коридоров и других чувствительных ощущений региона, или для зоны безопасности автоматического освещения, освещения и сигнализации.

HC-SR501 PIR Сенсор: 1 шт.
