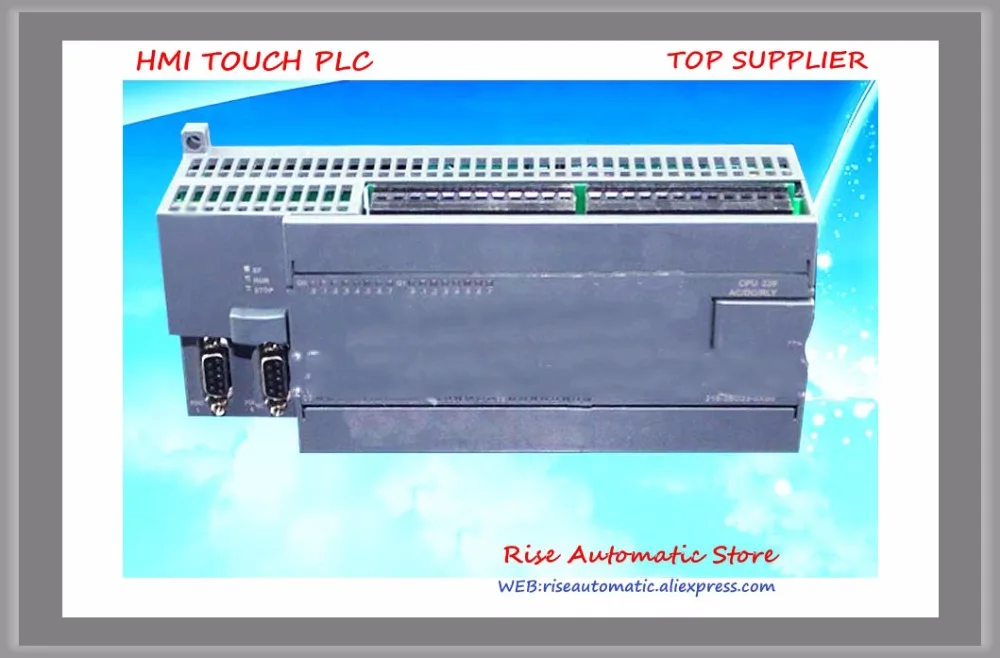

Новинка 24 входа 16 Φ замена 6ES7216-2AD23-0XB 0 Поддержка оригинального модуля расширения |

Новинка 24 входа 16 Φ замена 6ES7216-2AD23-0XB 0 Поддержка оригинального модуля расширения |

Номер заказа

CPU226T-40

Замените s7-200 Номер заказа

6ES7 216-2AD23-0XB0

Размеры

196x80x62мм

Рассеивание мощности

11 Вт

Память программы

36K

Хранение данных

20K

Номер порта связи

2

Точки цифрового ввода

24 точки 24 В постоянного тока

Точки цифрового выхода

16

Тип цифрового выхода

Реле 2A

Аналоговые входные точки

0

Аналоговые точки выхода

0

Максимальное количество модулей расширения

7

Данные поддерживаются при падении источника питания

Внутренняя вспышка, остается постоянно

Встроенные часы в режиме реального времени

Время держать более 2 лет, сменный

Общее количество таймера

1 мс

10 мс

100 мс

256

4

16

236

Общее количество счетчиков

256

Бит памяти

256

Запоминающее устройство памяти поддерживается при падении источника питания

112

Время прерывания

Коэффициент разрешения 2*1 мс

Прерывание края

4 подъемных края и/или 4 падающих края

Аналоговый потенциометр

Соотношение разрешения 2*8 бит

Время выполнения логической операции

<0.15us

Время арифметического выполнения с плавающей точкой

8us

Часы

Встроенный

Питание

+ 5 В

24 В

660mA

400мА

Интерфейс связи

2PPI,RS485, встроенный протокол MODBUS

Скорость передачи данных PPI

9,6, 19,2 и 187,5 k

Скорость передачи данных в порт бесплатно

1,2 кбод до 115,2 k

Каждая секция максимальной длины кабеля

Использование изолированного ретранслятора

Без использования изолированного ретранслятора

187,5 k бод 1000 м

38,4 k бод 1200 м

50 м

Самое большое количество сайтов

Каждый период, 32 станции

Каждая сеть, 126 станций

Максимальное количество основных

32

Точка в точку (режим основной станции PPI)

Да (NETR/NETW),8 в toal,2 сохраняют

Точки цифрового ввода

24

Входной Тип

PNP/NPN

Точки цифрового выхода

16

Тип выхода

Реле, сухой контакт

Цифровая область ввода/вывода изображения

256(128 входов/128 выходов)

Аналоги/область изображения

64(32 входа/32 выхода)

Максимальное количество расширенного модуля ввода/вывода

7

Максимальное количество цифровых точек ввода/вывода

256

Максимальное количество аналоговых точек ввода/вывода

56AI/28DO

Ввод импульсного захвата

24

Высокая скорость против общего числа

Однофазный счетчик

2-х фазный счетчик

6

6*30 кГц

4*20 кГц

Эта машина является интегрированным цифровым количеством входных точек

24

Номинальное напряжение

24 В постоянного тока

Максимальное допустимое Непрерывное напряжение

30 В постоянного тока

Логический сигнал 1

Логический сигнал 0

Детали для 18 вольтового, 2.5mA

5 в постоянного тока, 1 мА

Фотоэлектрическая изоляция

Изоляционная группа

500 В переменного тока, 1 минута

См. Схему проводки

В то же время подключен к входу

24

Максимальная длина кабеля

Экранирование

Без экранирования

500 м (Стандартный вход)

50 м (высокоскоростной счетчик на входе)

300 м (Стандартный вход)

Эта машина является интегрированной цифровой выходной точкой

16

Тип выхода

Реле, сухой контакт

Каждая точка номинального тока

Номинальный ток на каждой публике

2а

5А, контакт закрыт

Нагрузка на светильник

5 Вт DC/200 Вт AC

На сопротивление

0.2Ω

В то же время до выхода

16

Два выхода параллельно

Да, только выход, когда одна и та же группа

Максимальная длина кабеля

Экранирование

Без экранирования

500 м (стандартный выход)

150 м (стандарт)
