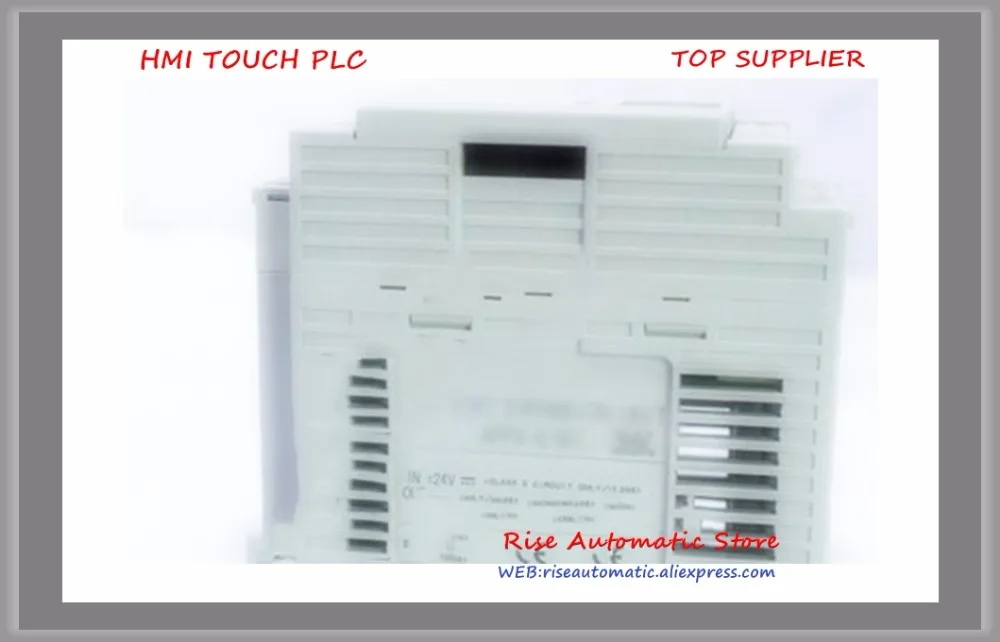

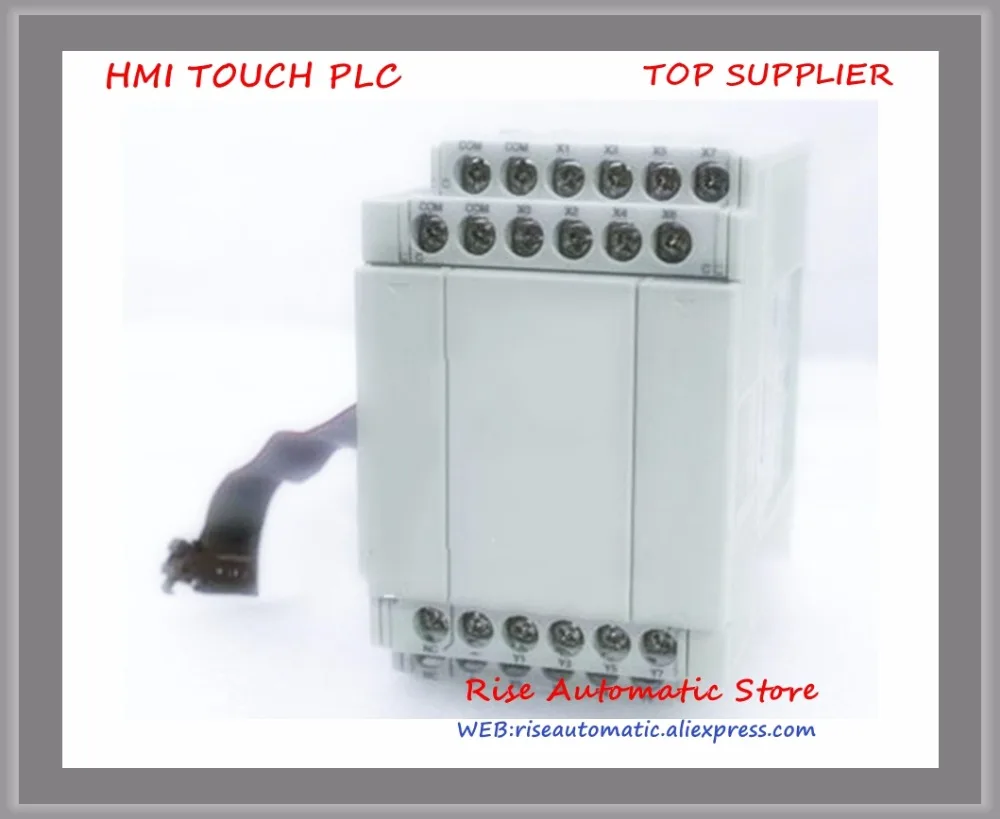

AFPX-E16T New Original PLC 8-Point Input Transistor (NPN) Output FP-X Expansion Unit |

AFPX-E16T New Original PLC 8-Point Input Transistor (NPN) Output FP-X Expansion Unit |

Features

High-speed Operation

The 32-bit RISC processor provides the top-level processing speed in compact PLCs. The scan time is 2 ms or less for 5,000 steps*1. A high-speed PLC is indispensable for enhancing the functionality of equipment.

Large Capacity Program Memory

FP-X, which is equipped with 32k steps*2 program memory, is ideal for fully covering the increasing functions, such as communications, positioning, and analog control. The sufficient program capacity can also support future equipment modifications.

Independent Comment Memory

There are difficulties with program management on a PC, such as identifying the latest program. The use of the program in the PLC of equipment in operation is often regarded as the best option. Since FP-X has an independent comment memory, all comments can be stored in the PLC together with programs, facilitating program management and maintenance.

Maximum Number of I/O Points

Since up to eight expansion units can be connected to one control unit, the maximum number of I/O points is 300. Furthermore, with the add-on cassette and expansion FP0 adapter connected, the number of I/O points can be increased to 382.
*1 Basic instructions: 40%, Data transfer and operation instructions: 60%
*2 C14: 16k steps

Specifications

Item

Description

Relay output type

Transistor output type

Power supply and I/O Specifications

Power supply

100 to 240 V AC (AC power), 24 V DC (DC power)

Input

24V DC °C common

Output

2 A

0.5 A

Service power supply
(AC power type only)

0.15 A (C14)/ 0.4 A (C30/ C60)

Performance Specifications

Number of I/O points

C14

Input: 8 points, Output: 6 points

C30

Input: 16 points, Output: 14 points

C60

Input: 32 points, Output: 28 points

I/O points when expanded

C14

Max. 328 points (When using FP0 expnasion unita and add-on cassette)

C30

Max. 352 points (When using FP0 expnasion unita and add-on cassette)

C60

Max. 382 points (When using FP0 expnasion unita and add-on cassette)

Operation speed

0.32μs/step

Program memory

Flash ROM built-in (no battery backup required)

Program capcity

16 ksteps (C14), 32 ksteps (C30, C60)

Basic instructions

111

Applied instructions

216

Operation memory

Internal relay ®

4096 points

Timer/counter (T/C)

1024 points

Data register (DT)

256 words

Special functions

Pulse catch input

14 points

14 points

Interrupt input

14 points

14 points

Analog I/O

Input: Max. 24 ch, Output: Max. 12 ch (When using FP0 analog unit)
Input: Max. 4 ch (When using add-on cassette)

Volume input

2 points (C14/C30), 4 points (C60)

High-speed counter

Input of main unit

Single-phase: 8 ch x Max. 10 kHz
2-phase: 4 ch Max. 5 kHz

Single-phase: 8 ch (High-speed: 4 ch, midium-speed: 4 ch)
2-phase: 4 ch (High-speed: 2 ch, midium-speed: 2ch)

With high-speed single-phase:
1 ch x Max. 100 kHz
2 ch x Max. 80 kHz
3 ch x Max. 60 kHz
4 ch x Max. 50 kHz
With high-speed 2-phase:
1 ch x Max. 35 kHz
2 ch x Max. 25 kHz
With medium-speed single-phase:
4 ch x Max. 10 kHz each
With Medium-speed 2-phase:
2 ch x Max. 5 kHz each

when pulse I/Ocassette installed

Single-phase: 2 ch x Max. 80 kHz, 4 ch x Max. 50 kHz
2-phase: 1 ch x Max. 30 kHz, 2 ch x Max. 25 kHz

Pulse I/O cassette cannot be installed.

Pulse output

Input of main unit

-

With high-speed 2 ch x Max. 100 kHz
For linear interpolation, compositespeed: 100 kHz
With medium-speed 2 ch x Max. 20 kHz
For linear interpolation, compositespeed: 20 kHz

when pulse I/Ocassette installed

1 ch x Max. 100 kHz, 2ch x Max. 80 kHz

Pulse I/O cassette cannot be installed.

Serial interface

RS232C.RS485, USB, Ethernet

Network function

PLC Link, Computer link, Modem, Modbus-RTU

Other functions

Program editing during RUN, Constant scan, 8-digit password, Program

Input Unit / Output unit

Product name

Power supply

Specifications

Part number

FP-X E16X
Expansion Input Unit

-
(Power is supplied from the left-side Unit.)

24 V DC, 16 input points *1

AFPX-E16X

FP-X E14YR
Expansion Output Unit

-
(Power is supplied from the left-side Unit.)

2A relay, 14 output points *1

AFPX-E14YR

I/O Unit (Relay output)

Product name

Power supply

Specifications

Part number

FP-X E16R
Expansion I/O Unit

-
(Power is supplied from the left-side Unit.)

8-point input of 24 V DC,
8-point relay output of 2 A *1

AFPX-E16R

FP-X E30R
Expansion I/O Unit

100~240V AC

16-point input of 24 V DC,
14-point relay output of 2 A *2

AFPX-E30R

FP-X E30RD
Expansion I/O Unit

24V DC

16-point input of 24 V DC,
14-point relay output of 2 A *2

AFPX-E30RD

I/O Unit (Transistor output)

Product name

Power supply

Specifications

Part number

FP-X E16T
Expansion I/O Unit

-
(Power is supplied from the left-side Unit.)

8-point input of 24 V DC,
8-point transistor (NPN) output of 0.5 A *1

AFPX-E16T

FP-X E16P
Expansion I/O Unit

-
(Power is supplied from the left-side Unit.)

8-point input of 24 V DC,
8-point transistor (PNP) output of 0.5 A *1

AFPX-E16P

FP-X E30TD
Expansion I/O Unit

24V DC

16-point input of 24 V DC,
14-point transistor (NPN) output of 0.5 A *2

AFPX-E30TD

FP-X E30T
Expansion I/O Unit

100~240V AC

16-point input of 24 V DC,
14-point transistor (NPN) output of 0.5 A *2

AFPX-E30T

FP-X E30PD
Expansion I/O Unit

24V DC

16-point input of 24 V DC,
14-point transistor (PNP) output of 0.5 A *2

AFPX-E30PD

FP-X E30P
Expansion I/O Unit

100~240V AC

16-point input of 24 V DC,
14-point transistor (PNP) output of 0.5 A *2

AFPX-E30
