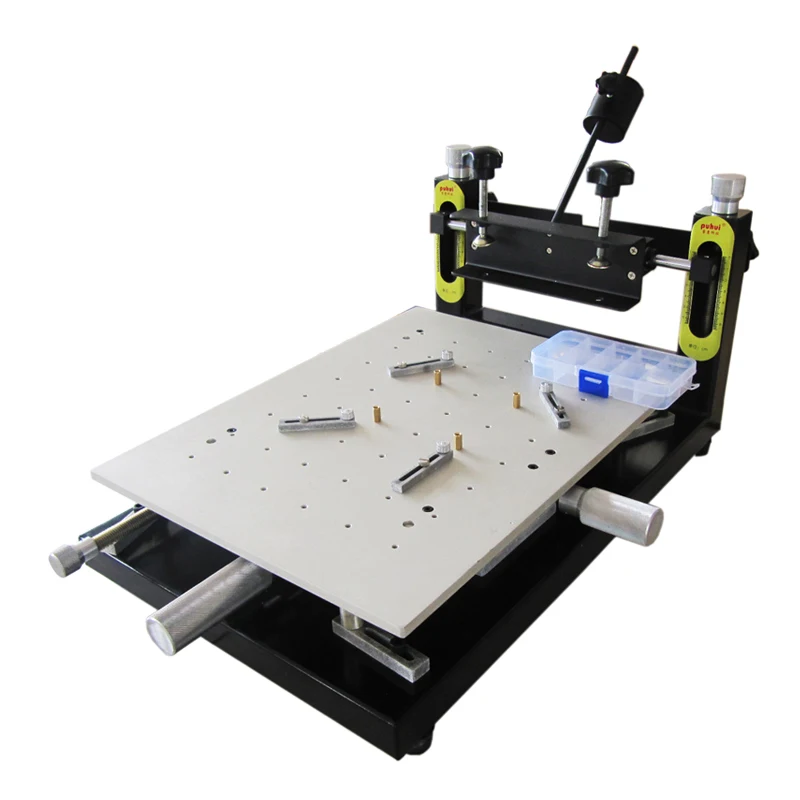

Высокоточный паяльный принтер PUHUI печатная плата для сварки 300x400 мм ручной

Высокоточный паяльный принтер PUHUI печатная плата для сварки 300x400 мм ручной

1. Технической области
Прецизионная печать Тайвань-это электронное монтажное оборудование, паяльное оборудование, продукты для сварки печатных плат, небольшое количество чехлов для печатных плат к оловянной прокладке, легко для следующего шага для размещения компонентов SMD.
2

Производительность оборудования и параметры
Характеристики оборудования: Операционная платформа может поворачиваться на 30 градусов, высокая точность повторения, легкое позиционирование PCB гибкая коррекция обрезки оси, процесс Школьной Доски быстрый и легкий; скоба скобы экрана Регулировка винта вверх и вниз регулировка высоты, контроль толщины платы PCB.

Параметры устройства


Производительность оборудования
Размеры (Д * Ш * В): 580*320*259 (мм)
Размер платформы: 300*400 (мм)
Размер платы PCB: 270*370 (мм)
Применимый размер стальной сетки: 370*470 (мм)
Точность печати высота платформы: 180 мм
Метод позиционирования печатной платы: Опорное отверстие в форме
Вес нетто: 12,7 кг

3

Установка оборудования и техническое обслуживание
Установка: см. Руководство по установке прецизионной печатной таблицы.
Обслуживание: регулярно добавляйте смазку к спиральному винтовому стержню и передаточному механизму подъемного устройства и рабочей платформы для обеспечения плавного вращения без завинчивания, И уменьшить износ винтового стержня и механизма передачи.
4

Оборудование для использования
1) прецизионная печатная станция помещается горизонтально на верстаке для очистки остаточного масла, примесей и паяльной пасты на стальной сетке; стальная сетка очищается и помещается на хомут проволочной сетки (2); Пятиконечная ручка выбивания (3) сетка в нужное место, Вращающаяся пятизвездочная тисненая ручка прессованная сталь.
2) Установите блок позиционирования PCB (11) и держатель PCB (5). Отрегулируйте положение держателя печатной платы в соответствии с расстоянием между отверстием для позиционирования печатной платы и трафаретом. (Если PCB большой, используйте опорную колонку) опорную колонку следует выбрать подходящее отверстие для винта).
3) Поверните ручку вверх и вниз (1) для регулировки высоты зажима провода. Поверните ручку оси X (6) и ручку оси Y (7) для регулировки относительного положения печатной платы и трафарета (если вы не можете отрегулировать относительное положение в пределах полного хода, переместите трафарет) Если есть разница в угле, Его следует отрегулировать, регулируя регулировочную ручку вращения (8); Отрегулируйте высоту болтов на верхней колонне основного блока (10) поддержки операционной платформы, чтобы сделать четыре угла операционной платформы (4) .
4) Выберите скребок для соскребания олова без лезвия. Угол скребка между скребком и стальной сеткой должен быть от 30 до 75 градусов (при той же скорости скребка угол скребка на 60 градусов ниже, чем угол скребка на 75 градусов). Угол соскабливания в эксплуатации, насколько это возможно, для поддержания 45 градусов и сохранения скорости соскабливания.
5) после использования стали должна быть выше остаточной паяльной пасты для очистки, держите поверхность стальной сетки чистой, проста в использовании в следующий раз.

Бриф Инструкция:

Платформа может поворачиваться на 30 градусов, и точность может быть сохранена во время повторной работы. Легко найти печатную плату, высокая гибкость обеспечивает высокую точность печати. Кронштейны с помощью болта для регулировки высоты, удобно для Контроля Толщины печатной платы.

Технические характеристики:

Высокая точность принтер

Параметры

Габаритные размеры (Д * Ш * В)

580*320*259 мм

Платформа Размеры

300*400 мм

PCB Размеры

270*370 мм

Трафарет Размеры

370*470 мм

Высота платформы

180 мм

PCB режим позиционирования

Снаружи/Артикул отверстие

Вес

12,7 кг

Установка и техническое обслуживание

Установка: см. Руководство по установке

Техническое обслуживание: Добавьте смазку к трафаретному кронштейну, поднимая движение/винтовой стержень/переходное движение на регулярной основе.

Печать

A. Положите трафарет наТрафарет кронштейн(2) после очистки трафарет, отрегулируйтеМашина для тиснения
Звезда Ручка(3) в подходящее место, затем зафиксируйте его.

B. УстановкаPCB блок позиционирования(11)PCB фиксации блок(5). Что касается места
Положения платы PCB с отверстием для позиционирования для регулировки расстояния держателя печатной платы и трафарета
И фиксируется (если плата PCB большая, необходимо использоватьПоддержка штифт(9), опорный штифт должен выбрать соответствующую резьбу
Отверстие резьбовое)

(1) 3) ПовернитеВерхняя и нижняя регулировочная ручка(1) для регулировки высоты трафаретного кронштейна. ВращатьсяРучка регулировки оси X(6) иРучка регулировки оси Y(7) для регулировки относительного положения печатной платы и трафарета (если вы не можете
Отрегулируйте относительное положение в пределах полного хода, перемещайте положение трафарета), если угловая
Разница между печатной платой и трафаретом, необходимо отрегулироватьКачели ручка регулировки(8), отрегулируйте болт
Высота наПлатформа Опорное основание блок(10) сделать платформу (4) даже без тряски.

4) Использование лезвия для очистки паяльной пасты (угол скребка лезвия и стальной трафарет должен быть от 30 до 75 градусов
Градусов)

5) Регулярно очищайте трафарет

Упаковочный лист:

1 x Пинтера
Руководство пользователя-1 шт.;
