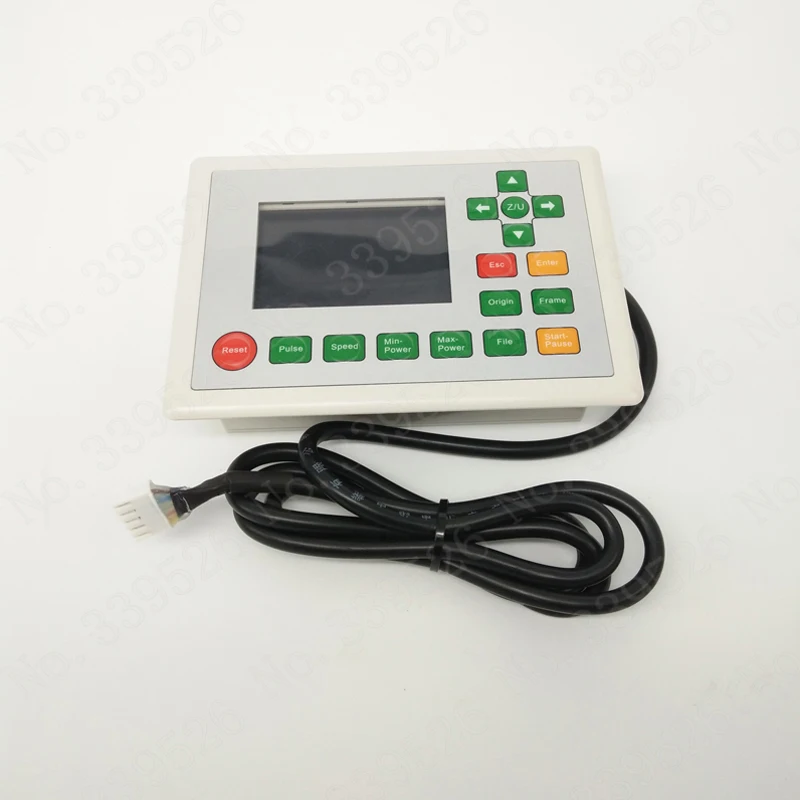

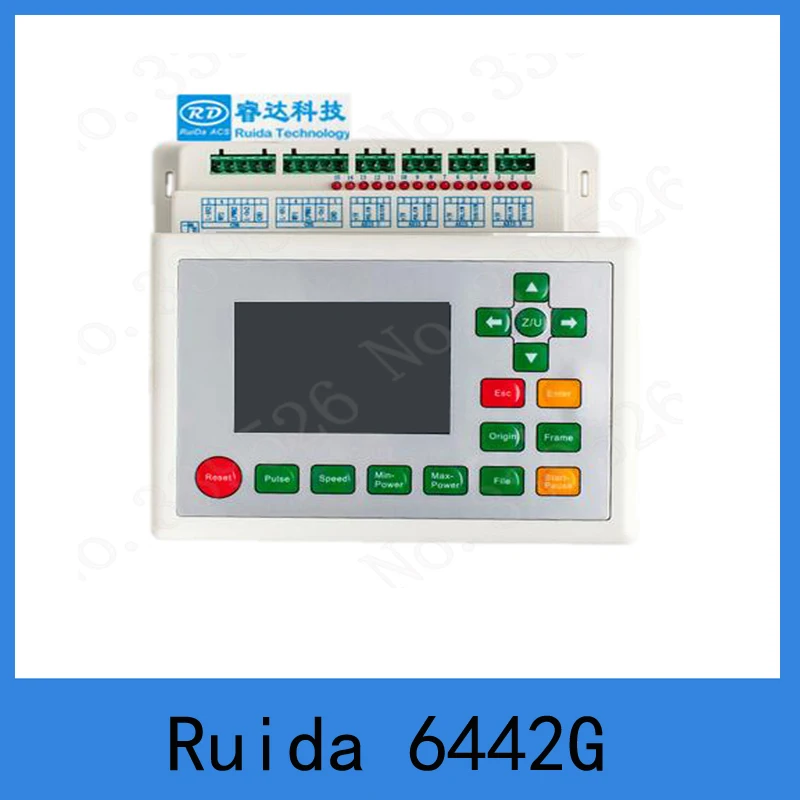

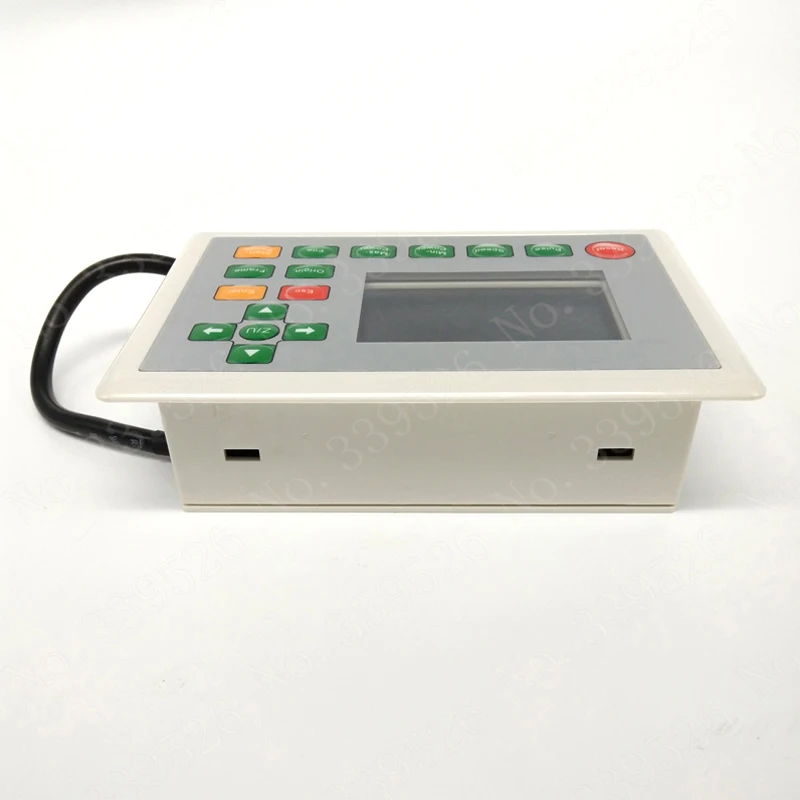

Ruida RDC6442G Co2 лазерный DSP контроллер для лазерной гравировальная и режущая машина RDC

Ruida RDC6442G Co2 лазерный DSP контроллер для лазерной гравировальная и режущая машина RDC

4-осевой автономный Лазерный Гравировальный и режущий контроллер RDC6442G

Технические параметры:

1. Цифровые сигналы лазерного управления:

(1) TTL уровень выхода, 50 мА, возможность привода Может установить включение полярности сигнала в программном обеспечении
(2) Частота ШИМ 2 K-50 K для регулировки
(3) Коэффициент PWM составляет 1% ~ 99%, регулируемый
(4) PWM значение до 5,0 В

2. Сигнал управления двигателем: общий-анодный выход, возможность привода 20 мА

Частота пульса управления двигателем: Макс. 500 кГц

3. USB: Макс. Скорость передачи 12 м bps; самое длинное расстояние 5 метров.

4. Сеть: Макс. Скорость передачи is100M; Макс. Расстояние передачи составляет 200 м.

5. Интерполяция: линейный/круговой дуги/B сплайн, точность +/-0,5 импульса

6. Выход: 4-канальный, фотоэлектрический изолированный выход OC, максимальная мощность привода 500 мА

(С защитой от постоянного тока)

7. Вход: 4-канальный, фотоэлектрический изолированный вход, совместим с логическим уровнем 5 В/12 В/24 В

Спецификация:

Модель продукта: RDC6442G/RDC6442S

6: контроллер 6-го поколения

4: версия контроллера

4: 4-осевая

X: Тип дисплеера (1: TTF; 2:3. 5-дюймовый цветной экран; 3: 5,7-дюймовый цветной экран; 4:7 дюймовый сенсорный экран)

G: стандарт

Область применения: лазерная резка, лазерная гравировка, лазерная сварка и т. д.

Мощность: + 24 В,> 2A

Температура: 0 ~ 50 градусов Цельсия не выше 70%

Введение продукта

RDC644XG система является самой современной системой управления лазерной гравировкой и резкой, разработанной по технологии Ruida, эта система управления имеет более стабильное оборудование с антистатическим покрытием, устойчивость к высокому давлению. На основе 3,5-дюймового цветного полноразмерного экрана sysytem, с улучшенным интерфейсом работы и более прочными функциями, отличными функциями управления движением, большой емкостью файловой памяти, с сильным совместимым 2-сторонним независимым регулируемым лазерным интерфейсом управления питанием, сильной программой comopatible U disk drive, несколькими способами gerneral/выделенным управлением IO.

Функции:

· Контроллер обладает лучшей устойчивостью к высоковольтным и антистатическим свойствам

Односторонний источник питания 24 В (совместим с 36 В, но не рекомендуется)

Поддержка всех брендов и мощностей U дисков, быстрая и надежная Совместимость с копией

256 м большой емкости файл нелетучее хранение на борту, нет узких мест предел для размера файла

Возможность самостоятельной проверки дефектного трека, возможность форматирования памяти, хорошая погрешность в отказе

10/100 м Ethernet + USB2.0 режим связи для опционального

Мульти-способ общего большого тока IO, удобный для функционального расширения

Отображение пути обработки, просмотр файлов

Панель прогресса обработки дисплея

Режим связи может быть выбран автоматически

Макс. Четырехосевой шаговый/серводвигатель с открытым циклом управления

Двусторонний Независимый Цифровой/аналоговый интерфейс, программное обеспечение может быть отрегулировано соответственно, удобно для двойного управления лазерными головками; специальный интерфейс лазерного управления RF

Мягкая/Жесткая защита координат предела для опционального

Поддержка линейной/круговой дуги/B-spline функции интерполяции

Онлайн обновленная материнская программа, удобная для обслуживания и настройки функций.

Автоматическая подача, вверх и вниз, вращающаяся гравировка, левая-правая нажимная пластина и т. д.

Поддержка линии подачи по линии, функция гравировки наклона

Поддержка перезапуска питания для гравировки, предварительный просмотр рабочего времени (высокая точность до миллисекунд, время предварительного просмотра точное до фактического рабочего времени, другой поставщик не может осуществить)

Поддержка машин функция компенсации люфта

Функция увеличения оси Z

Система питания на сброс или не Сброс для опционального

Поддержка нескольких точек позиционирования логики

Все параметры производителя/пользователя могут быть сохранены и восстановлены

Поддержка двух лазерных головок Автоматическая компоновка и несколько виртуальных массивов Автоматическая компоновка, оставшаяся функция материала

Область применения: лазерная резка, лазерная гравировка, лазерная сварка и т. д.

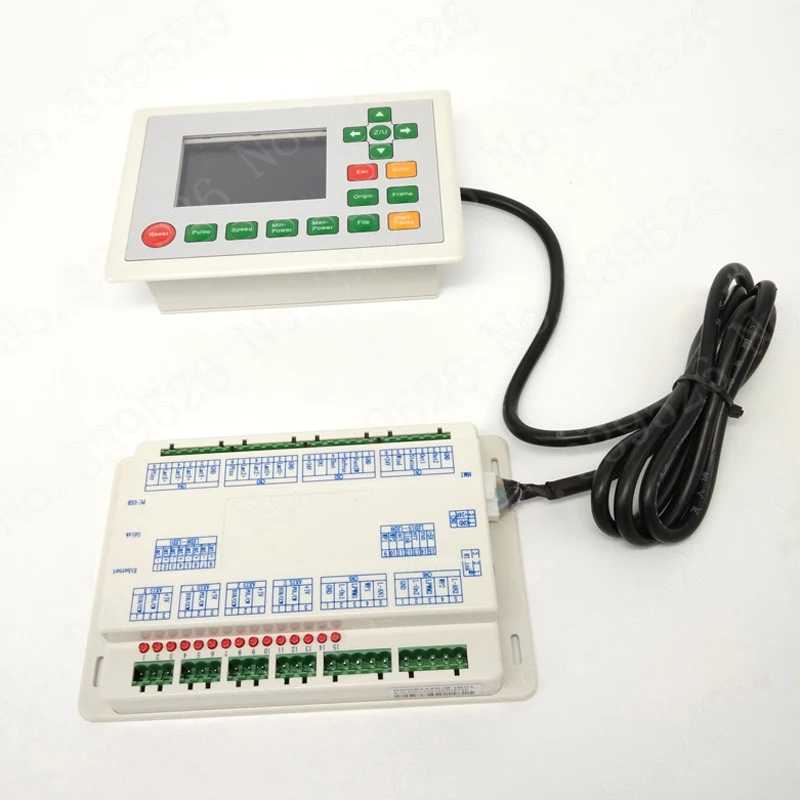

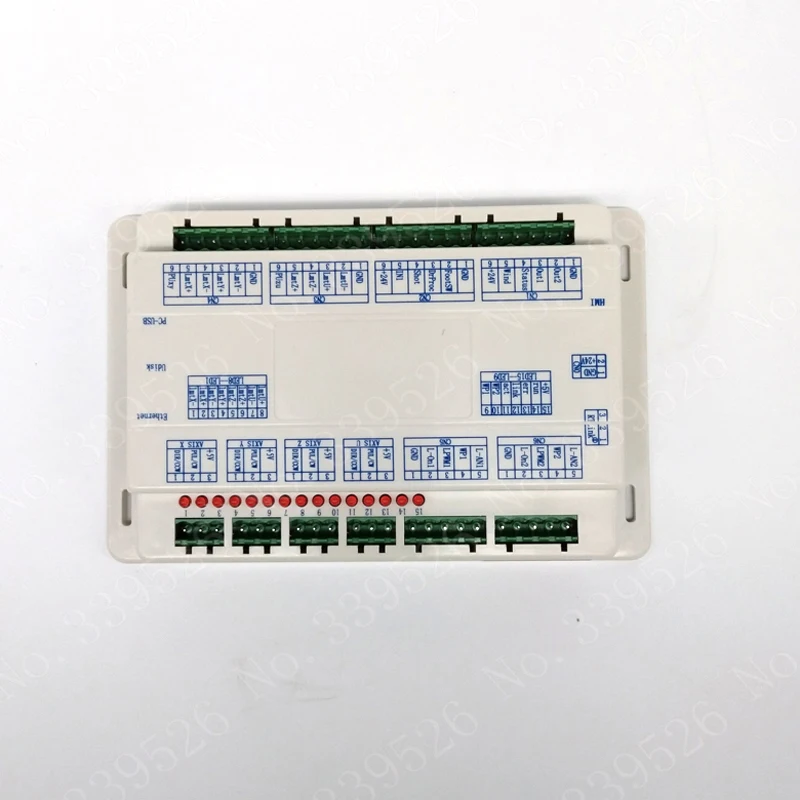

Электрическое соединение системы управления

Изображение показывает
