Я、Введение инструмент

SIN9020S измеритель напряжения Способен измерять напряжение, ток, заряд и

Разрядная мощность, время, мощность и другие физические количества нового

Измеритель напряжения, но также может задать параметры для достижения перенапряжения

Защита, защита от напряжения, защита от перегрузки по току,

Защита от избыточной зарядки обеспечивает защиту и ограниченную защиту.

В приборе используются Измеренные данные цветного жидкокристаллического дисплея, информация о дисплее полная и гуманная. Этот инструмент идеально подходит для мониторинга выходного напряжения и тока, а также приложений зарядки и разрядки аккумулятора.

2、 TГлавные характеристики
1. Двусторонний Ток обнаружения для обнаружения зарядки и разрядки пользователя может легко обнаруживать двунаправленный ток,
Без изменения проводки.
2. Функция питания и памяти, отключение питания после количества памяти, прежде чем мощность может быть Ач, облегчают наблюдение и измерение.
3, время и количество Ач четкой функции, не влияя на измерение.
4, AH номер может заполнить, не влияет на измерение прямого разряда.
5. Напряжение, ток, емкость зарядки Ач-номер, WH-номер, время, мощность одновременно отображается, информация о дисплее полная и четкая.
6, с функциональными клавишами выключения на выходе, гибкий Выход включен или выключен.
7. Защита от перенапряжения, перегрузки по току, превышения мощности, ограничения, перезарядки.
8. Онлайн-калибровка позволяет клиентам быстро исправить ошибку.
9 в жидкокристаллический дисплей может быть отключен, в случае необходимости, уменьшить потребеление энергии..

В-третьих, техническийИнструмент

Глава II Описание инструмента

Во-первых, панель

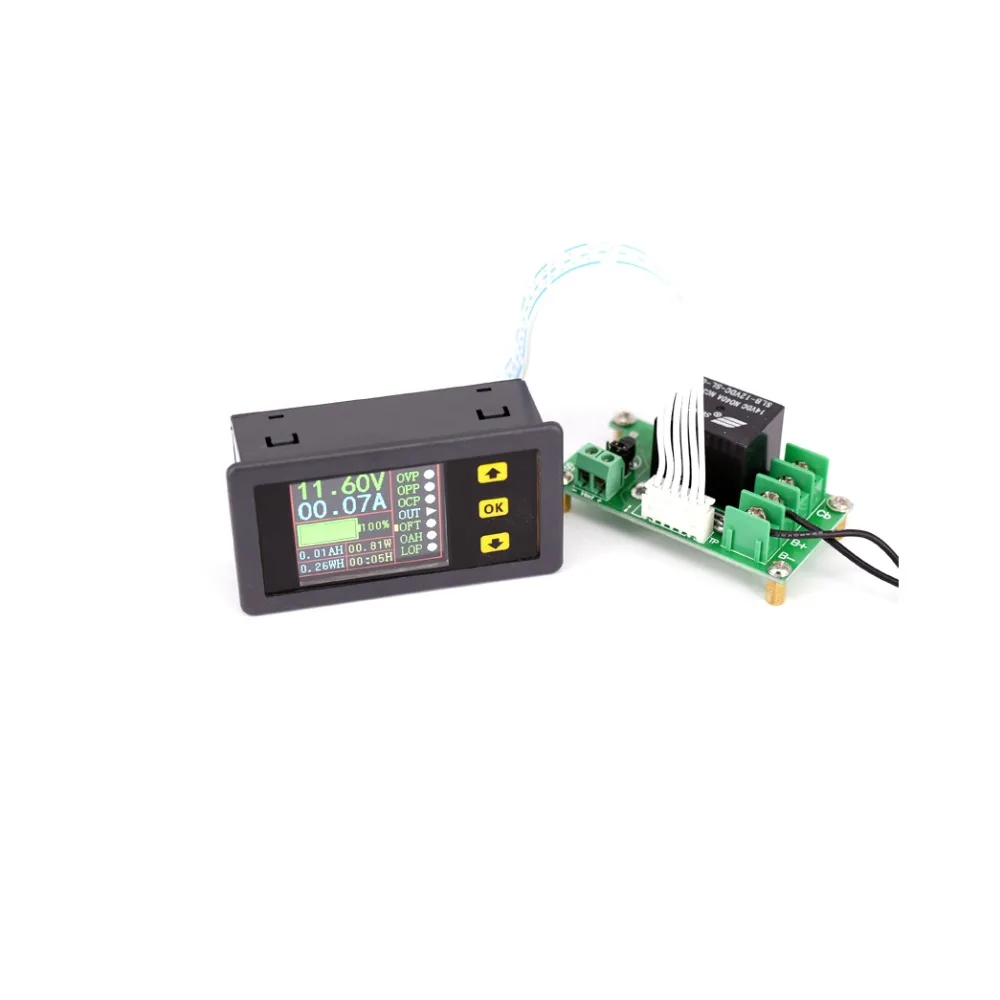

Этот счетчик представляет собой разделенную структуру, инструмент состоит из двух частей и платы расширения мощности. Рис. 2-1 для передней панели инструмента, рис. 2-2-это плата расширения мощности.

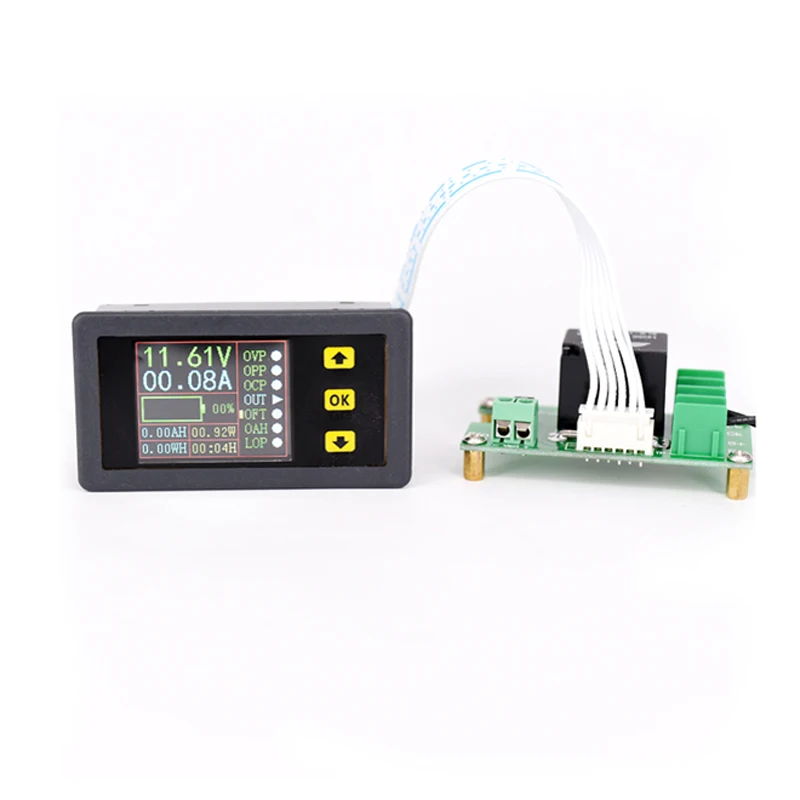

                      Рисунок 1-1 SIN902Вид спереди 0S

Класс

Объяснение

-1 шт.

Напряжение значения

2

Значения тока

3

Процент по объему и Индикатору прогресса

4

Номер Ач (синий), значения мощности (желтый)

5

WH номер (синий), значение времени (желтый)

6

Выберите защиту меню

7

Кнопки

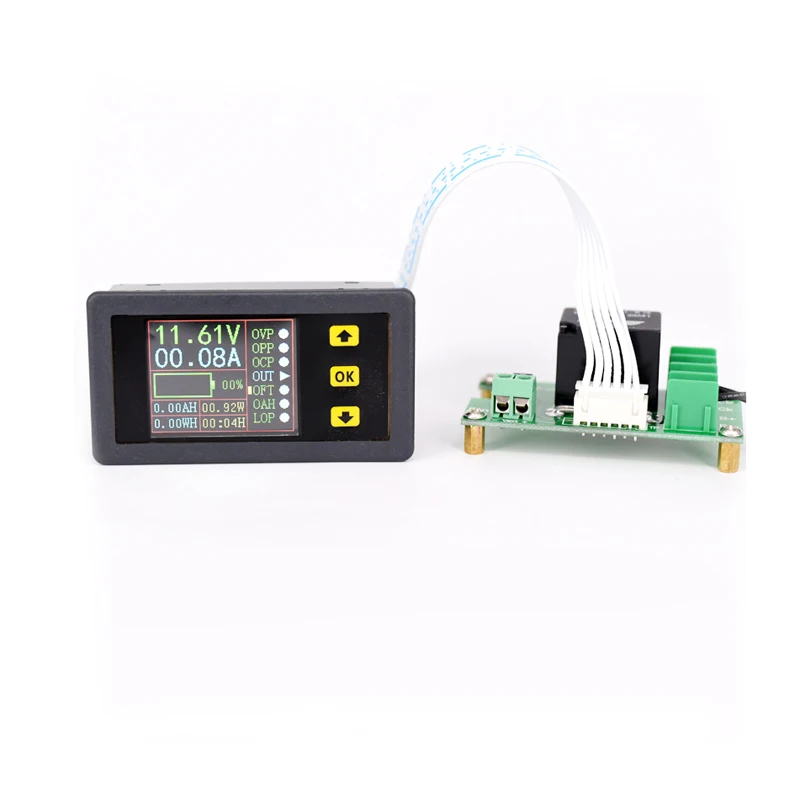

    Рисунок2-1 SIN902Вид спереди 0S

Функция реле не включена: положительные и отрицательные полюсы источника питания и нагрузка (зарядное устройство) соединены с общим терминалом «B +», отрицательный полюс аккумулятора подключен к «B-», а отрицательный полюс нагрузки (зарядное устройство) подключен к « Сертификатом от сертификационной ". Крышка клеммы короткого замыкания может быть подключена при 2 Вт. Cb обычно закрыт. Если напряжение обнаружения составляет менее 10 в, для питания счетчика требуется независимый источник питания 12 В постоянного тока. Перейти к шапке до 3 Вт.

Реле функция открытое Соединение: должны быть оснащены 12VDC независимых источника питания, положительному полюсу источника питания и положительный полюс нагрузки (зарядное устройство) соединены с общим терминалом «B +», отрицательный полюс аккумулятора подключен к «B-», нагрузка (Зарядное устройство с отрицательным полюсом подключено к «Ck», а крышка клеммы с короткой схемой подключена к 3 Вт. Ck-это нормально закрытое состояние. После подачи питания, переместите желтый курсор на экранное меню. Короткое нажатие OK, чтобы сделать цепь Ck близко, чтобы создать петлю. Установите параметр, чтобы включить функцию защиты для достижения схемы защиты от отключения Ck.

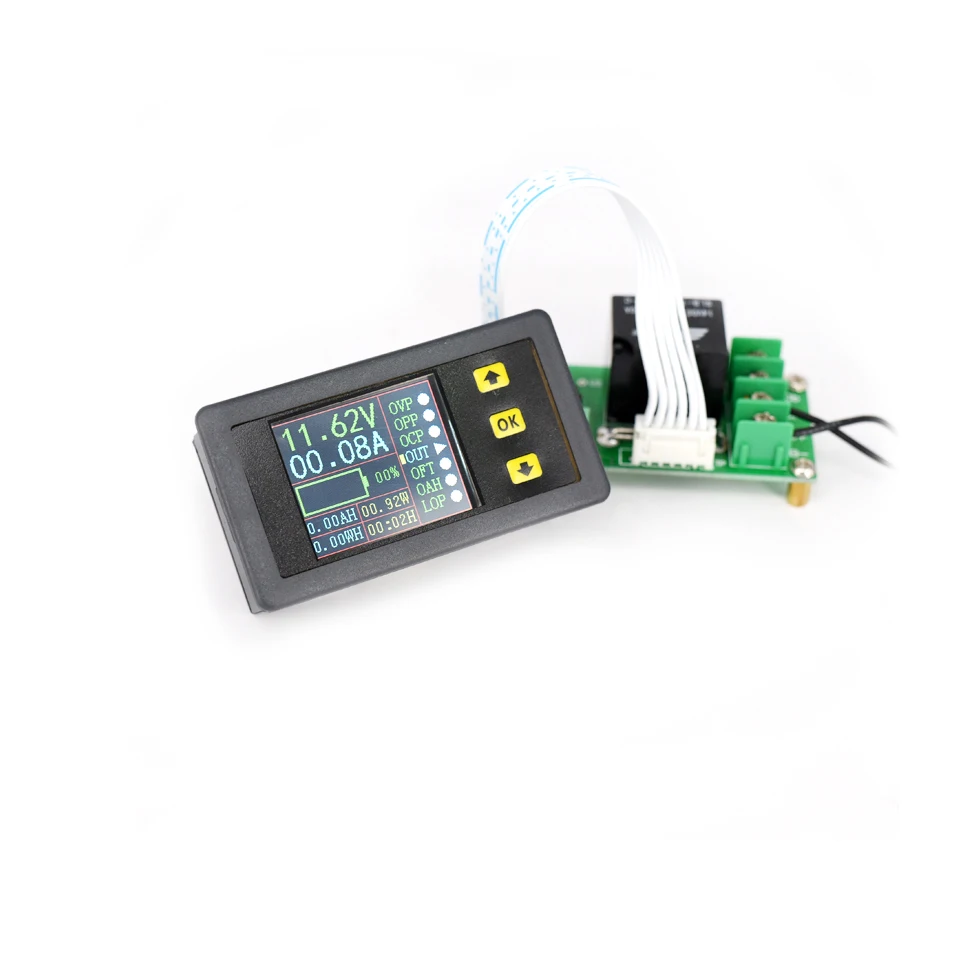

           На рисунке 2-2 SIN902Схема расширения питания 0S

Во-вторых,WИринг

Позади SIN9020 измеритель напряжения имеет четыре клеммы, "OUT -", "VCC +", "V_ext +", "IN -", где "V_ext +" положительные внешние клеммы питания, когда трехпроводная система. "VCC +" к положительному входному положительному источнику питания, но и нагрузке.

Этот пункт верхом, двухпроводная и три-проводное соединение связи, двухпроводная прибор может быть непосредственно подключить, трехпроводной системы не требуют внешнего источника питания для питания инструмента отдельно.
1, источника питания схема подключения и метод сам по себе.

2. Схема и описание тройного счетчика проводов

Три-проводное соединение:
Откройте заднюю крышку прибора, точку короткого замыкания с паяльником, чтобы разобрать положительный внешний источник питания, подключенный к «Vext +», отрицательный внешний источник питания подключен к «IN-», а затем нагрузка подключена к положительному электроду «VCC +», Загрузите отрицательный электрод, подключенный к «OUT-» на положительную мощность узла «VCC +», отрицательный электрод, подключенный к «IN-», обратите внимание на положительное и отрицательное направление проводки, будьте осторожны, не обращайте вспять.

Раздел III инструкции

1 、 проводки
Выберите соответствующую проводку на основе измеренного напряжения, убедитесь, что входное напряжение находится в диапазоне допуска прибора.
Примечание: Когда диапазон входного напряжения источника питания сам по себе: 10 В ~ 90 В;
Внешний источник питания Диапазон входного напряжения: 0V ~ 90V.
2. Выход
Если вы выберите реле, включите питание и, нажав на желтую кнопку, переместите курсор в точку выхода, нажмите на кнопку OK, чтобы контролировать выходной светильник, показанный зеленым цветом, если выход открыт, если выходной светильник выключен серым цветом, Питание на состоянии машины по умолчанию Последнее предварительно отключенное состояние. В том случае, если вы не релейный выходной было включено, лампа выхода из строя.
3. Для расширения набора функций
Если вы хотите открыть расширение функций, переместите желтый курсор на элемент, нажмите кнопку ОК, соответствующий индикатор станет зеленым, затем откройте защищенный потертый выключите защиту. Перед включением защиты необходимо сначала установить параметры, нажав кнопку ОК в течение трех секунд или около того, чтобы войти на страницу параметров защиты, И затем, регулируя клавиши для увеличения или уменьшения параметров. Настройка параметров после завершения, нажмите OK, чтобы вернуться к начальному интерфейсу, параметры по умолчанию для каждой функциональной фабрики составляют 000.
Примечание: Если вы не настроите параметры на страницу настройки, вам нужно нажать на кнопку нажатия, нажмите кнопку OK, чтобы вернуться на исходную страницу.

4Разверните Особенности
1, «OVP» защита от перенапряжения, если установить значение OVP и параметры защиты OVP открываются, когда входное напряжение превышает установленное напряжение, устройство автоматически отключает выход, И светильник от зеленого до серого. Чтобы восстановить выход выключения, желтый курсор «OUT», нажмите кнопку OK, чтобы открыть новый выход.

2, «OPP» имеет защиту от превышения мощности, если установить значение OPP и открыть опции Защиты OPP, когда выходная мощность превышает мощность, машина автоматически отключает выход, И светильник от зеленого до серого. Чтобы восстановить выход выключения, желтый курсор «OUT», нажмите кнопку OK, чтобы открыть новый выход.

3, "OCP" имеет защиту от перегрузки по току, если установить значение OCP и открыть опции защиты OCP, когда входной ток превышает заданный ток, машина будет автоматически отключает выход, и светильник из зеленого в серо-OUT. Для восстановления выходных данных выключения выключите функцию защиты и восстановления нормального выхода.

4, «OFT» защита сверхурочных, если значение установлено OFT, опции защиты OFT открываются и, когда рабочее время превышает установленное время, устройство автоматически отключает выход, И подсветка от зеленого до серого. Чтобы восстановить выход выключения, желтый курсор «OUT», нажмите кнопку OK, чтобы открыть новый выход.
5, "OAH" Защита суперемкости, если OAH установленное значение, и открыть OAH варианты защиты, когда совокупное значение AH превышает установленное значение, машина автоматически отключает выход, а светильник-зеленый, серый. Для восстановления выходных данных выключения выключите функцию защиты и восстановления нормального выхода. Процент емкости дисплея-это фактическое измеренное значение и установленное количество Ач по сравнению: процент емкости = (фактическое число Ач/Ач) * 100%.

6, «LOP» находится под защитой от напряжения, если установить значение LOP и варианты защиты повернут LOP, когда выходная мощность превышает мощность, машина автоматически отключает выход, И светильник от зеленого до серого. Чтобы восстановить выход выключения, желтый курсор «OUT», нажмите кнопку OK, чтобы открыть новый выход.

7, переместите курсор в «OUT», нажмите кнопку OK на данный момент счетчик войдет в состояние сна, в этом состоянии, хотя и не жидкокристаллический дисплей, но любой процессор работает должным образом. Нажмите кнопку или кнопку, чтобы разбудить жидкокристаллический дисплей.
8, Ач-номер и функция очистки времени. Желтый курсор на следующий «LOP», затем нажмите на кнопку, когда желтый курсор исчезнет, а затем нажмите кнопку OK, время очищается, количество Ач может быть очищено или заполнено, Ач заполняет номер, соответствующий значению «ОА» заданной точки.

9, функция стрелки "OUT". Когда «OUT» за зеленой стрелкой, указывающей влево и впадающей в текущее состояние номера AH, будет увеличиваться по мере накопившегося времени, когда «OUT» за красной стрелкой, указывающей вправо, И поток тока варьируется в зависимости от количества состояния Ач Совокупное сокращение времени, Обратите внимание на проводку в проводке.

Уход и обслуживание
1, прибор не должен превышать диапазон напряжения и тока, в противном случае он повредит инструмент.
2, положительный и отрицательный не может быть изменен, обратный нельзя измерить правильно.
3, рабочая температура-10 ~ 50 ℃, Температура хранения-20 ~ 70 ℃, и инструмент в сухой среде.
4. Не пытайтесь разобрать инструмент, при уничтожении посылка аннулирует гарантию. В этом приборе нет пользовательских запасных частей, ремонт может быть назначен только для ремонтных пунктов или путем возврата фабрики.
5, пожалуйста, не перемещайте инструмент, чтобы избежать сильного непоправимого повреждения внутренней цепи, когда инструмент работает должным образом.

Гарантия и обслуживание
Спасибо за покупку наших электронных продуктов. Для максимального использования новых функций продукта, мы рекомендуем вам сделать несколько простых шагов:
1. Прочитайте безопасность и эффективное использование.
2. Ознакомьтесь с условиями гарантии.
Условия Гарантии:
С даты отгрузки от гарантии инструмента на один год. В течение гарантийного срока компания отремонтировала или заменила инструмент, выбранный в соответствии с ситуацией. Для обслуживания, пожалуйста, отправьте товар в нашу компанию.
Следующие условия не покрываются гарантией:
Используйте r операции или ненадлежащее техническое обслуживание; Или используйте программное обеспечение для обеспечения собственного использования r интерфейсов; Несанкционированное изменение инструмента.
