Линейка по производству SMT: CHMT48VB машина для захвата и расположения Вибрационный

Линейка по производству SMT: CHMT48VB машина для захвата и расположения Вибрационный

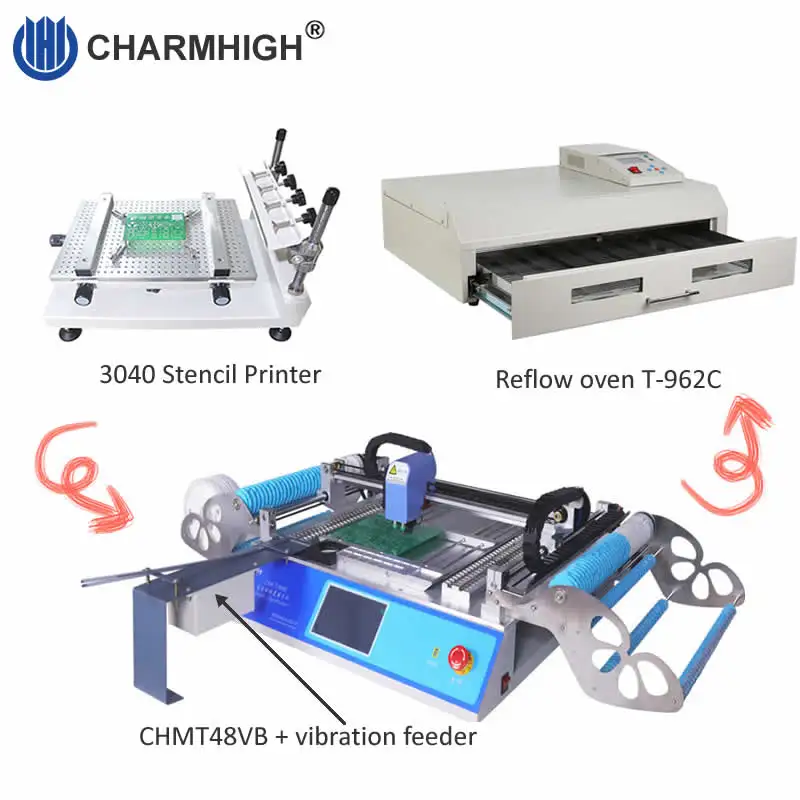

Лучшая продажа SMT производственной линии:

3040 Трафаретный принтер + CHMT48VB 58 кормушки + 2500 Вт печь для оплавления 962C 400*600 мм,

Английская версия 110V/220vШармхай

Скидка $6280 Бесплатная доставка DHL от двери до двери

Или вы можете организовать доставку машины напрямую с нашего завода!

Дорогие друзья, здесь мы рекомендуем лучшие продажи SMT сочетание производственной линии для вас, большинство cutomers, как этот набор!

Трафаретный принтер 3040-это лучшее качество в Китае с высокими отзывы, 100% высокие отзывы. CHMT48VB продает очень хорошо, и у него есть 58 шт. кормушек, которые могут удовлетворить больше спроса клиентов, это очень популярно сейчас! И T962C reflow духовка очень высокие отзывы тип ящика печи в Китае, размер пайки 400*600 мм, это лучше, чем другие ящики тип печи в Китае, мы рекомендуем!

Машина завершена, готова к работе, каждая машина будет протестирована на 100%, контроль качества.

Пожалуйста, приобретайте его с уверенностью.

Гарантия качества, качество лучше, чем у других брендовых машин.

Упаковочный лист:

CHMT48VB Настольный выбор и место машина полный набор ---- 1

Вибрационный питатель для CHMT48VB ---------- 1

Высокоточный принтер stencill 3040 лучшее качество ---- 1

2500 Вт 400*600 мм инфарад + печь для оплавления горячего воздуха 962C --- 1

Описание для 3 предметов:

3040 Технические параметры трафаретного принтера

Размер рабочей таблицы

300*400 мм

Размер печати

250*400 мм

Максимальный размер сетчатой рамы

370*470 мм

Способ печати

Руководство по эксплуатации

Толщина подложек

0-80 мм

Верстак регулирует громкость

10 мм, регулировка горизонтального угла

Высота платформы с принтом

220 мм

Повторная точность

± 0,01 мм

Режим определения местоположения

Ориентир или Форма отверстия

Размеры

540*370*350 мм

Размер упаковки

630*450*480 мм

Вес

Nw.25кг gw.35кг

Модель

CHM-T48VB

Площадь печатной платы

10 мм * 10 мм-355 мм * 355 мм

Перемещение по оси X Y

420*460 мм

Диапазон перемещения оси Z

15 мм

Головки для размещения

2 штуки

Питатели

Слева 29 шт + справа 29 шт

8 мм = 44 шт., 12 мм = 8 шт., 16 мм = 4 шт., 24 мм = 2 шт.,

Передний IC stack = 14 шт, пользовательский IC лоток

Система видения

Две камеры (вверх и вниз CCD камеры)

Привод

Система управления шаговым приводом с замкнутым циклом, убедитесь, что никогда не потеряете шаг

Самовозвращающееся Обнаружение оси Z

Да, предотвращает поломку сопла

Вытяжной self-возврат

Да

Метод обнаружения утечки материала

Вакуумное обнаружение, Обнаружение видения

Сенсорный экран

7 "промышленный сенсорный экран

Основная плата

Независимая основная плата научно-исследовательской промышленности

Система

Встроенная система Linux

Скорость крепления

5000cph (выключение зрения); 3000cph (включение зрения)

Точность крепления

± 0,025 мм

Компоненты

0402-5050,SOP,QFN (ширина ленты: 8 мм, 12 мм, 16 мм, 24 мм)

IC максимальный размер с видением: 22*22 мм

Размер машины

L 960 мм * W 705 мм * H 335 мм

Вакуумный насос

-92 кПа (2 шт., встроенный, бесшумный)

Внешний источник воздуха

Нет необходимости (машинный встроенный бесшумный вакуумный насос 2 шт.)

Внешний ПК

Нет необходимости

Напряжение

220V (110V), 50 Гц

Вес нетто

68 кг

Вес брутто

85 кг/116*81*52 см ---- деревянная упаковка

1) устройство для выбора и установки CHMT48VB + Вибрационный питатель: 1
2) сопло Juki: всего 4 шт. (503, 504, 505, 506 размер)
3) 8G USB flash 1
4) Шнур питания: 1
5) Натяжные булавки: 2
6) катушка для натяжного штифта: 2
7) Настройка позиционирования камеры: 1
8) шестигранный ключ: 6
9) Пинцет: 1
10) Кисть: 1
11) Руководство пользователя на английском языке: 1

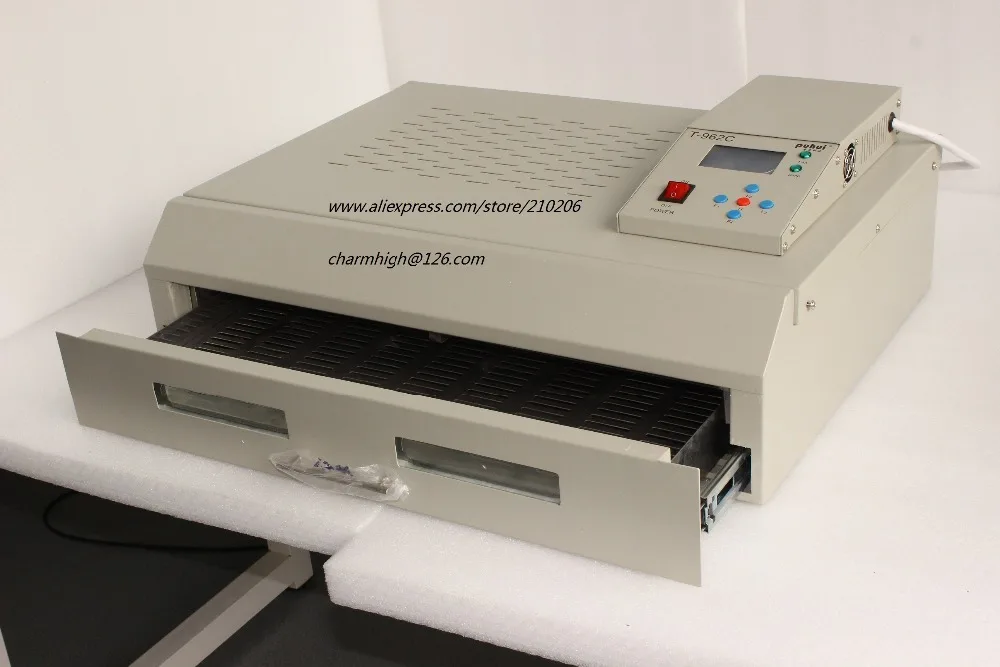

T962C печь для оплавления:

Модель: T962C

Максимальная площадь эффективной пайки: 400x600 мм

Номинальная мощность: 2500 Вт

Диапазон температур: 0 °C-280 °C

Цикл процесса: 1 ~ 8 мин

Напряжение: 110 В ~ 240 В

Частота: 50 Гц ~ 60 Гц

Размер изделия: 684x504x225мм

Вес нетто: 27 кг

Вес упаковки: 32 кг

Подробные фотографии:

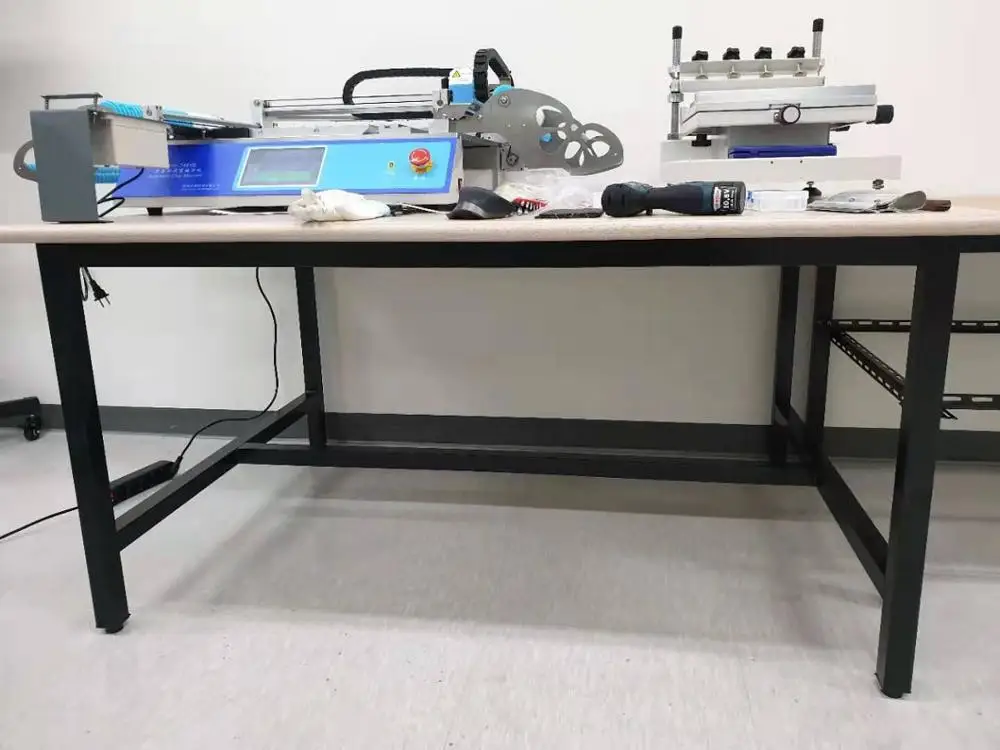

3040 Высокоточный Трафаретный принтер + CHMT48VB P & P машина:

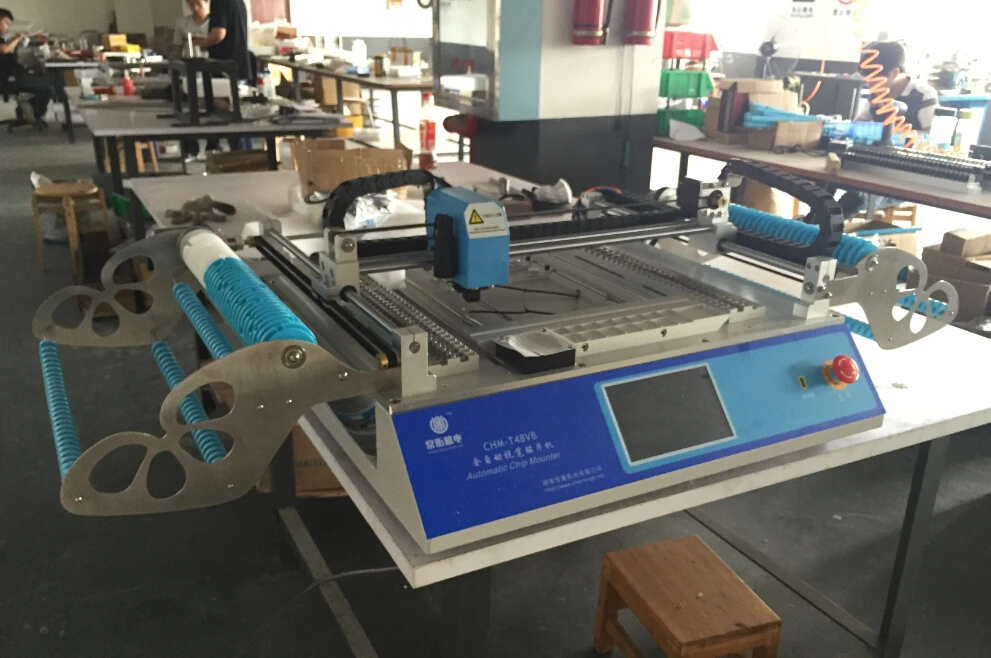

CHMT48VB------ Это версия "B" Модель:

Он имеетДвойной Фидер ---- 58 шт, Он может установить больше материала

Система CCD камеры видения, размещайте компоненты очень точно!

Система шагового двигателя с сервоприводом высокого давления,

Гарантируем, что оси X и Y никогда не будут мешать шагам:

Пользовательский лоток IC (также поддержка резки ленты)

Образцы:

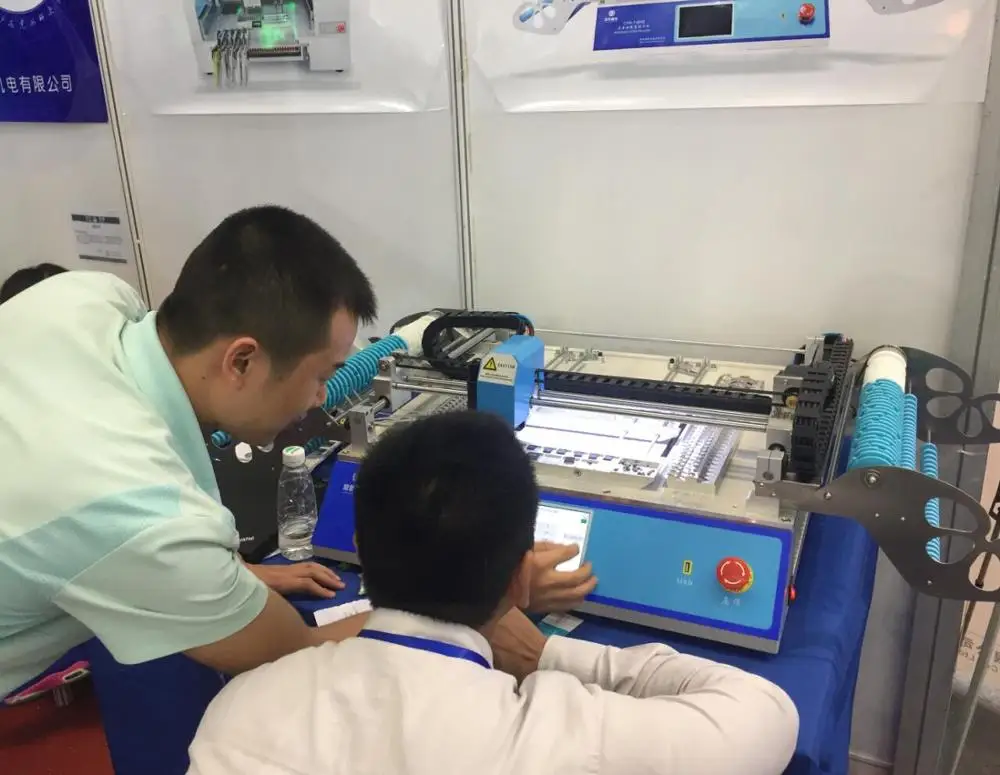

Управление сенсорным экраном, не требует внешнего компьютера, очень простая в эксплуатации!

Вы также можете использовать usb-мышь для управления!

Примечание:

Эти SMT машины будут протестированы задолго до отправки.

Все инструменты и руководства включены в посылка.

Отличная послепродажная техническая поддержка,Пожалуйста, приобретайте его с уверенностью.

Гарантия:

Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания
Поддержка, а также долгосрочная поставка по заводской цене.
Мы предоставляем онлайн Q/A и поддержку по поиску и технической консультации. Предоставляем один послепродажный сервис.
Каждая машина проходит 100% тестирование перед отправкой.
