Геркон Датчик реле комбинированный магнитно управляемый переключатель

Геркон Датчик реле комбинированный магнитно управляемый переключатель

Использование:
Двери, окна, обнаружение ворот, срабатывание сигнализации ворот, программно управляемые переключатели, копиры, стиральные машины, холодильники, камеры, дезинфекционные шкафы, магнитные двери, магнитные окна, электромагнитные реле, электронные весы, датчик уровня, средний газовый счетчик и так далее, очень хорошее применение.
Особенности модуля:
1. Использование импортного нормально открытого герконового переключателя,Поставляется с реле, прямым управлением нагрузкой
3, рабочее напряжение 5 В
4, форма выхода: прямой переменный ток 220 В 10 А или постоянный ток 30 в 10 а нагрузка
5, с четырьмя фиксированными отверстиями для болтов, легко установить
6, размер печатной платы маленькой платы: 5 см x 2,6 см
7, использование компаратора широкого напряжения LM393
Электрические параметры:
Напряжение питания: 5 В постоянного тока
Ток: больше 100 мА
Нагрузка: 250 В 10A AC или 30 в 10A
Инструкции к модулю:
1. Герконовый переключатель должен использоваться совместно с магнитом, индукция к определенной магнитной силе, когда реле тянет, Общественная сторона и часто открытый конец подключен, когда датчик к немагнитному, реле отключается, общий и нормально закрытый конец включается

2Тростниковая труба и магнит индуктивного расстояния 1,5 см в пределах нечувствительности или не запустит явление;

3, общий, нормально открытый, нормально закрытый три порта эквивалентен двойному переключателю управления, мощности катушки реле, общедоступной стороне и часто открытой концевой проводимости, без электричества, общая и нормально замкнутая Концевая проводимость; Через состояние выключено реле, немагнитное.

Список доставки:

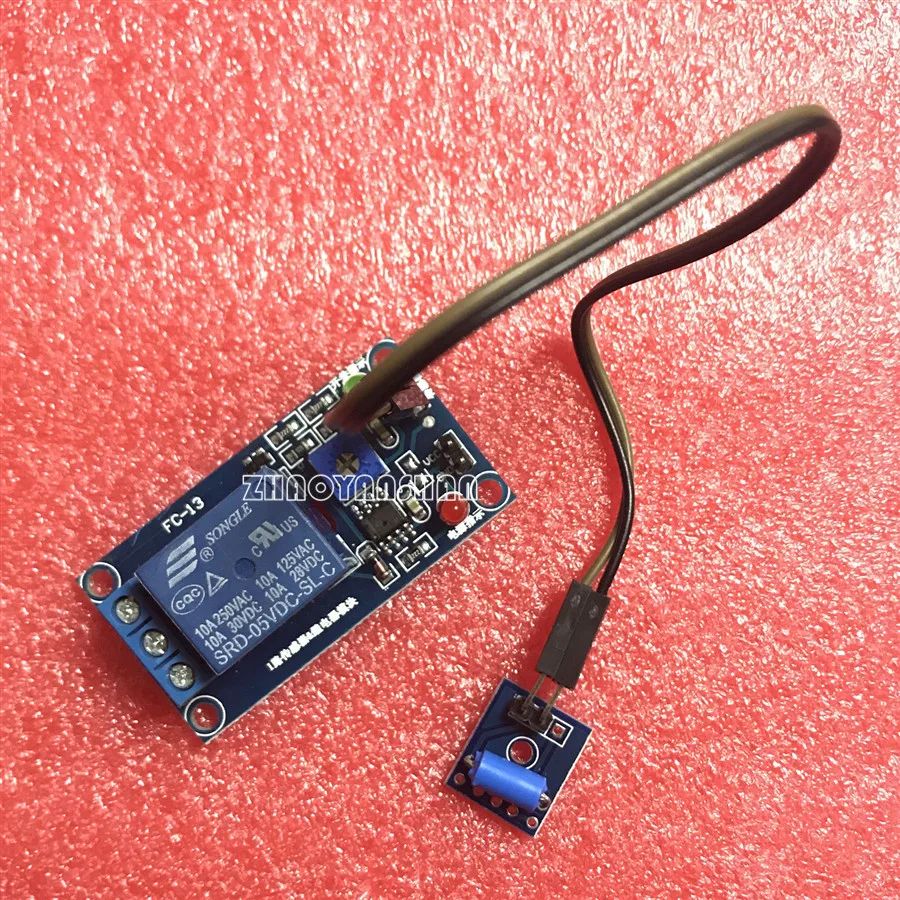

Герконовый переключатель с релейным модулем, с герконовым переключателем, позиционирующая малая плата, длиной 2 20 см DuPont line

Схема подключения данного модуля
