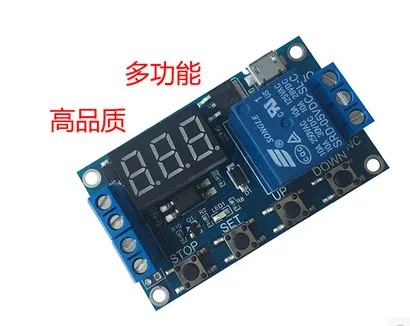

Весь путь к релейный модуль задержки пуска время выключения триггера задержка времени цикла Переключатель Цепи

0,1 во-вторых (минимум) до 999 минут (максимум) с плавной регулировкой

Этот продукт прост в использовании, мощный, но, пожалуйста, покупатели подробно посмотрите на инструкции по эксплуатации продукта, очень полезный продукт.

Модуль основные характеристики:

1. Широкое напряжение питания от 6 до 30 в) Подставка byMicro USB 5,0 питание от, использование очень удобно;

2. Интерфейс четкий и простой, мощный, легко понять, почти отвечает всем вашим потребностям;

3. Есть ключевая функция аварийной остановки (STOPkey), с защитой от доступа, реверс не горит;

4. Увеличить режим сна, включить, 5 минут без какой-либо операции, автоматически выключить монитор; Любой ключ для пробуждения;

5. Могут быть установлены различные параметры, & Lt; CL, & Lt; Параметры, эти параметры не зависят друг от друга, были сохранены;

6. Все настройки автоматически отключаются.

Режим работы:

P1: после срабатывания сигнала Реле поворачивается onOPTime, а затем отключается; OPTime, следующая операция

P1.1: сигнал срабатывает повторно

P1.2: сигнал срабатывает снова

P1.3: сигнал срабатывает снова, реле открывается, время остановки;

P-2: к триггерному сигналу, реле разъединяется через время, реле onOPTime, время завершено, отсоедините реле;

P3.1: к триггерному сигналу, проводимость реле после этого времени, реле opensCLTime, а затем цикл вышеуказанных действий, цикл снова к сигналу, реле отключение, остановка времени; Время цикла) может быть установлен;

P3.2: после включения питания без запуска сигнала, реле поворачивается onOPTime, реле offCLTime, цикл вышеуказанных действий; Время цикла) может быть установлено;

P-4: Функция удержания сигнала, если есть сигнал триггера, время ясно, реле остается проводящим; Когда сигнал исчезает, timingOPThen отключите реле; Период времени, а затем сигнал,

Параметры продукта:

1: Рабочее напряжение: 6 - 30Vstand byMicro USB 5,0 питание от

2: Источник запуска: триггер высокий уровень (3,0 V-24V) заземления сигнала и система не являются обычным явлением в целях улучшения системы способность анти-помех (также может быть само-короткое замыкание на землю)

3: Выходная мощность: может управлять DC30v 5AOr communication220v5AOf оборудования

4: Ток покоя: 20 мА Рабочий ток: 50 мА

5: в течение всего срока эксплуатации: более чем 10 миллионов раз; Рабочая температура: от-40 до 85 °; Размеры: 6,2*3,8*1,7 см

6: с изоляцией оптопары, улучшенной Защитой от помех, промышленной печатной платой, Установите параметры мощности после навсегда

Карты памяти.

Обратите внимание: релейный выход является пассивным контактом, нет прямого выхода, Управляйте ролью отключения линии.

Диапазон синхронизации

0,1 секунд (мин) до 999 мин (макс.) с плавной регулировкой

Как выбрать диапазон времени:

При выборе InMode Установите значение параметра и пропустите itShort pressSTOPkey, выберите диапазон времени;

XXX. Десятичная точка в бит, диапазон времени: 1 секунда ~ 999 секунд

XX. xdecimal точки в десять, диапазон времени: 0,1 сек до 99,9 во-вторых

X. Полная Десятичная точка, диапазон времени: 1 минута ~ 999 минут

Например, вы хотите setOPYes3.2Seconds, затем десятичную точку, чтобы перейти к десяти, digital display03.2

Описание параметра: время проводимости, время торможения, циклы ЛоПа (1-999 раз, «---», представляющие бесконечное количество циклов)

Эти параметры независимы друг от друга, но каждый режим делится этими параметрами, & Lt; Для exampleP1.1 время включения составляет 5 секунд, пользователь хочет Переключить режим toP1.2Mode, затем при установке соответствующих параметров выберите 5 секунд;

В основном Интерфейсе (display000Press brieflySETKey to displayOP (CL, & Lt; LOP) и соответствующем времени XXX;

Если только в режиме OP (E.g., modeP1.1, & lt; P1.2, & lt; P1.3) время, то короткая pressSETButton будет только shoopand соответствующее время;

Если есть patternOP, & lt; CL, & Lt; LOP (E.g. modeP3.1, & Lt; P3) что короткий pressSETKey displayOPAnd соответствующее время, CLAnd соответствующее время, LOPAnd соответствующее количество раз;

В режиме набора основной интерфейс с помощью короткого pressSETKey может легко просматривать параметры текущего режима, очень удобно!

Как установить параметры

1. Сначала Определите релейный режим работы;

2. В зависимости от режима работы реле, главного интерфейса (Когда модуль включен, он будет мигать текущий режим работы (по умолчанию) P1.1Mode), затем энтермейд интерфейс,) "PressSETkey2Sec" Экран выбора развлекательного режима, с помощью короткого pressUP, & lt; DOWNPress, чтобы выбрать режим, который будет установлен (От P1.1 до P-4);

3. После выбора режима, который вы хотите установить (для exampleP3.2) короткий pressSETkeySet соответствующие параметры, затем установите параметры будут мигать (время отключения, время засорения, циклы LOP («---» представляет бесконечную петлю) вверх, значения параметров пониженной регулировки для поддержки длительного нажатия (быстрого увеличения или уменьшения) и короткого нажатия (Увеличение или уменьшение 1 а); Установите значение параметра, прорыв короткого pressstopkeyчтобы выбрать положение десятичной точки, выберите диапазон синхронизации (соответствующий time0.1second ~ 999minuteShort pressSETKey, установите актуальную модель следующего параметра, процесс там же;

4. После установки параметров выбранного режима, PressSETkey2secondThen отпустите текущий режим набора будет мигать, а затем вернуться к основному интерфейсу, установить параметры успеха, очень просто!

Основной интерфейс: реле не работает на дисплее состояния «000» (без десятичной точки), реле работает с десятичной точкой, очень ясно!

Экран выбора режима: PressSETKey для входа, набор полный, длинный pressSETKey для выхода, назад к основному интерфейсу, очень простой!

Stopkey Функция расширение:

Реле Включить режим:

1. ВКЛ.: выключение реле может включаться в течение времени проводимости;

2. Выключение: реле запрещено выключать, всегда выключено;

В основной interfaceShort pressSTOPButton для достижения onandoff, текущее состояние будет мигать, а затем вернуться к основному интерфейсу. (Эта функция является функцией аварийной остановки, ключом для отключения закрытого реле)

Спящем режиме:

1. Режим C-PSleep: пять минут, без какой-либо операции, цифровая трубка автоматически отключит дисплей, нормальная работа программы;

2. O-dNormal режим: цифровая трубка всегда открывается дисплей;

PressSTOPbutton2Seconds после выпуска, для achieveLt; / RTI & gt;andO-dState, текущее состояние будет мигать, а затем вернуться к основному интерфейсу.
