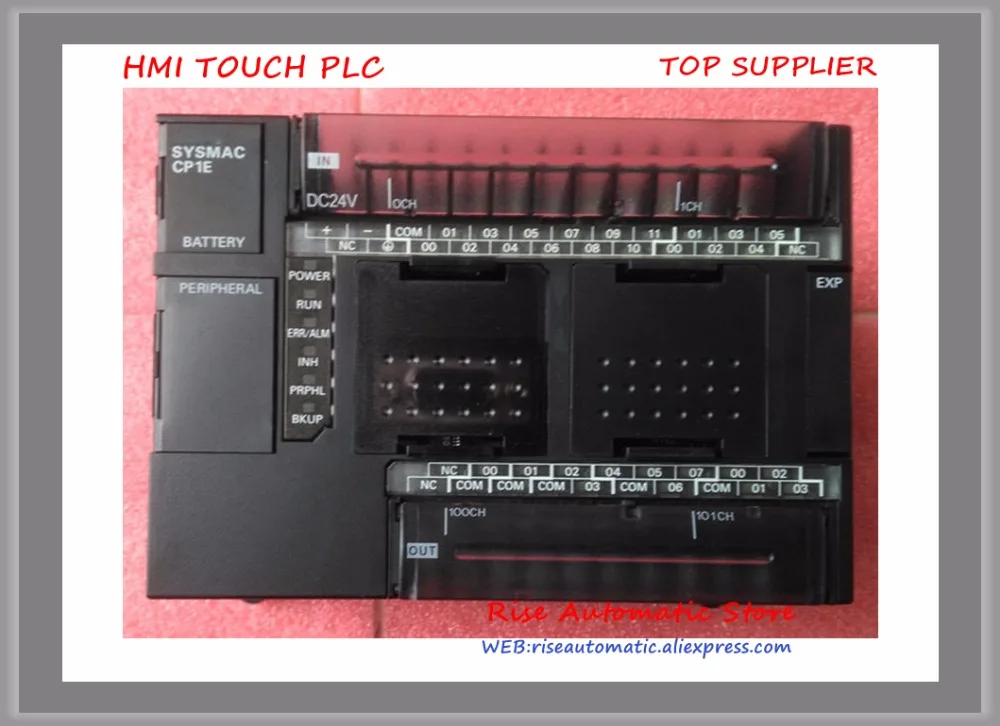

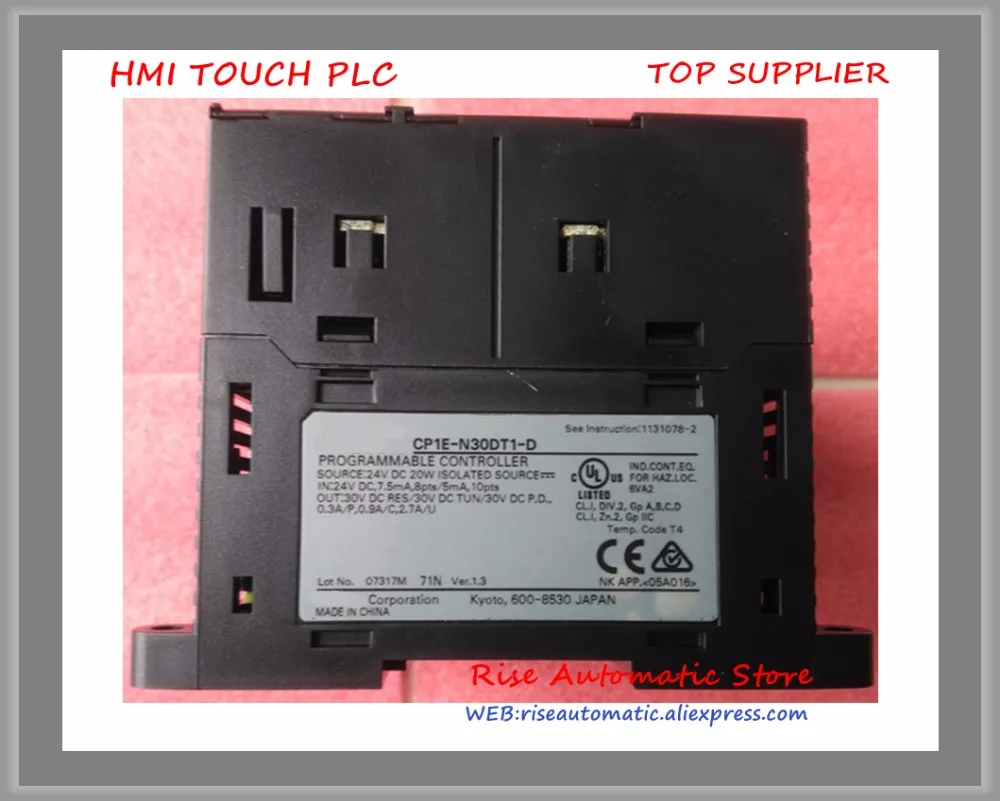

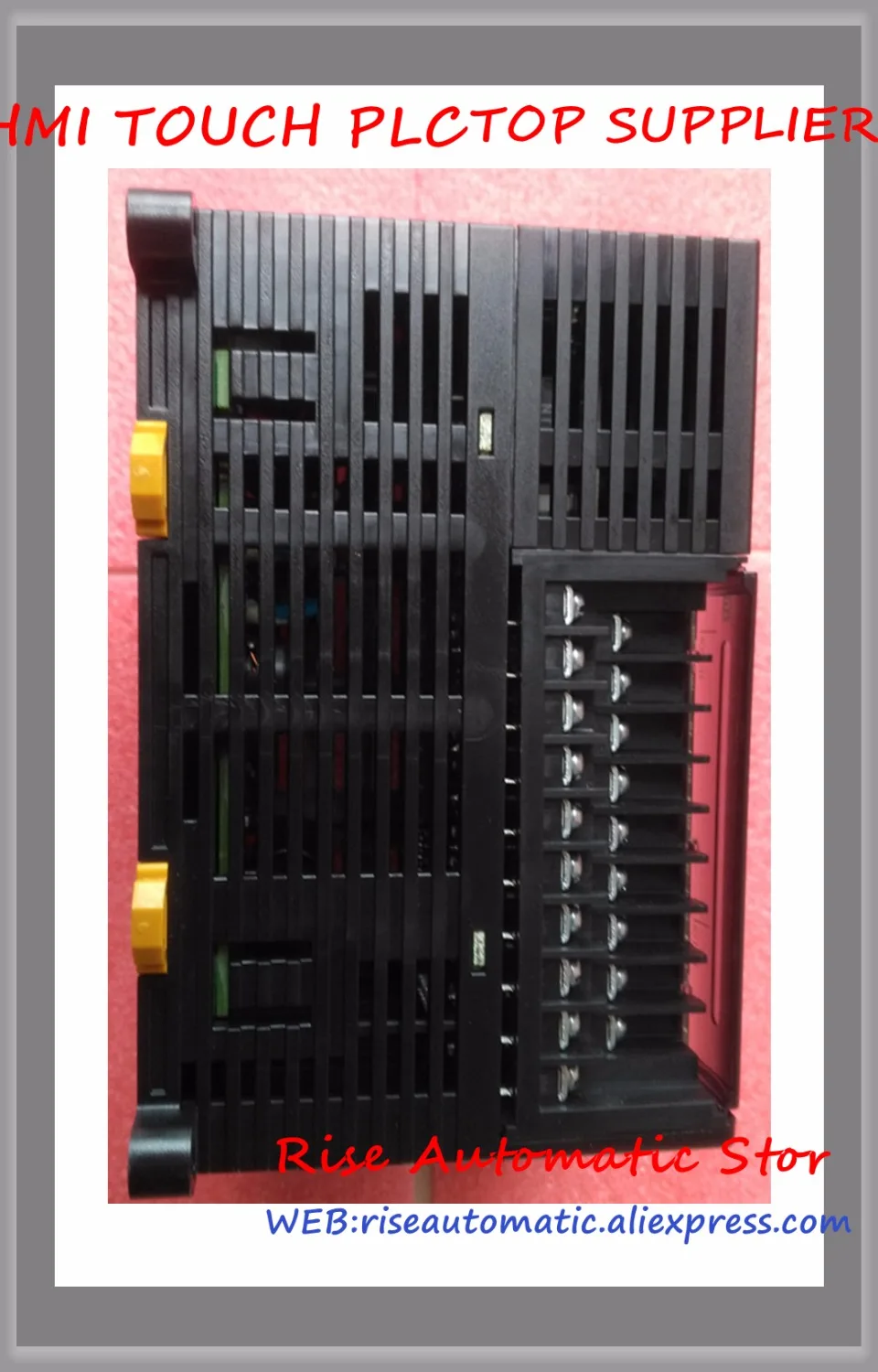

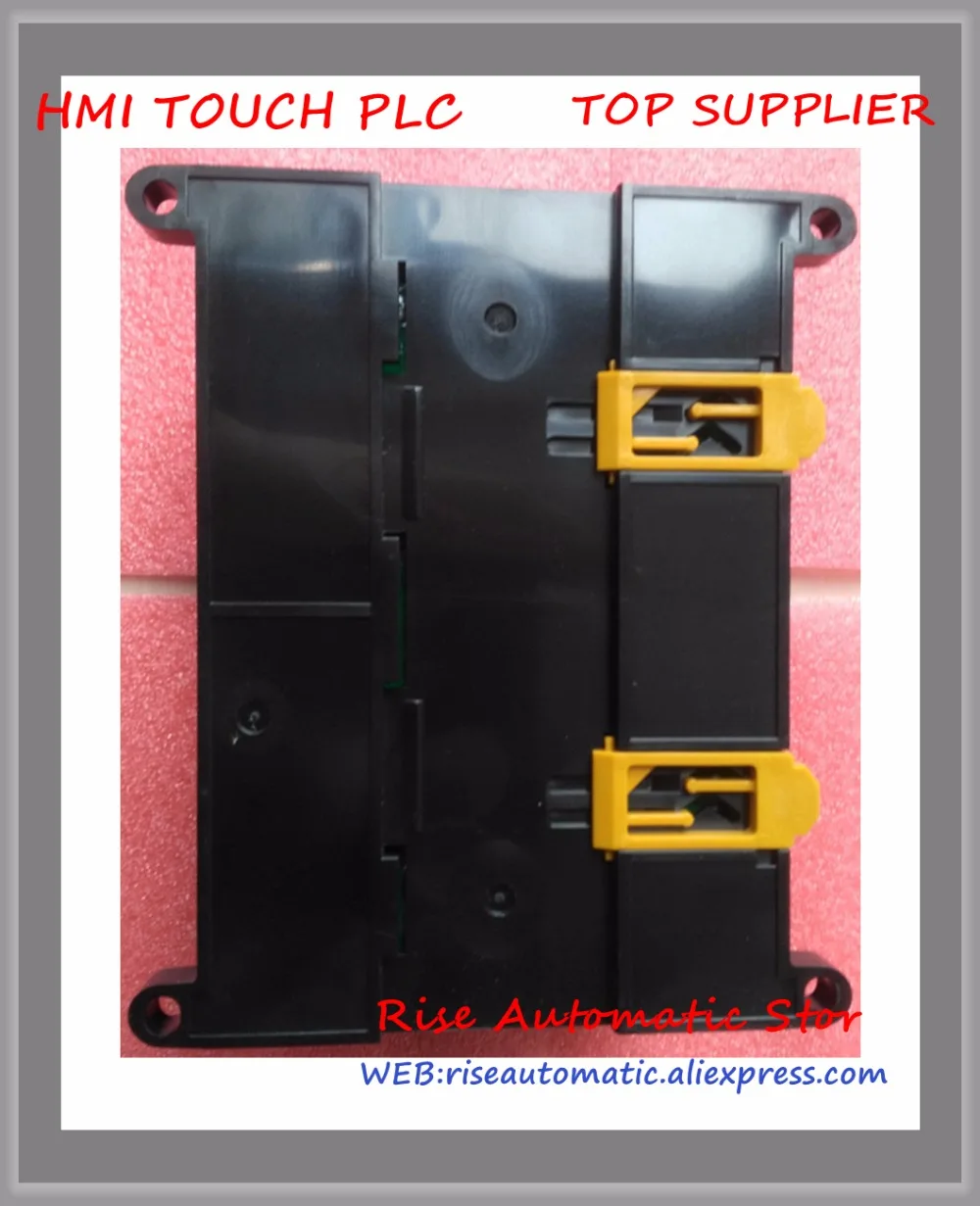

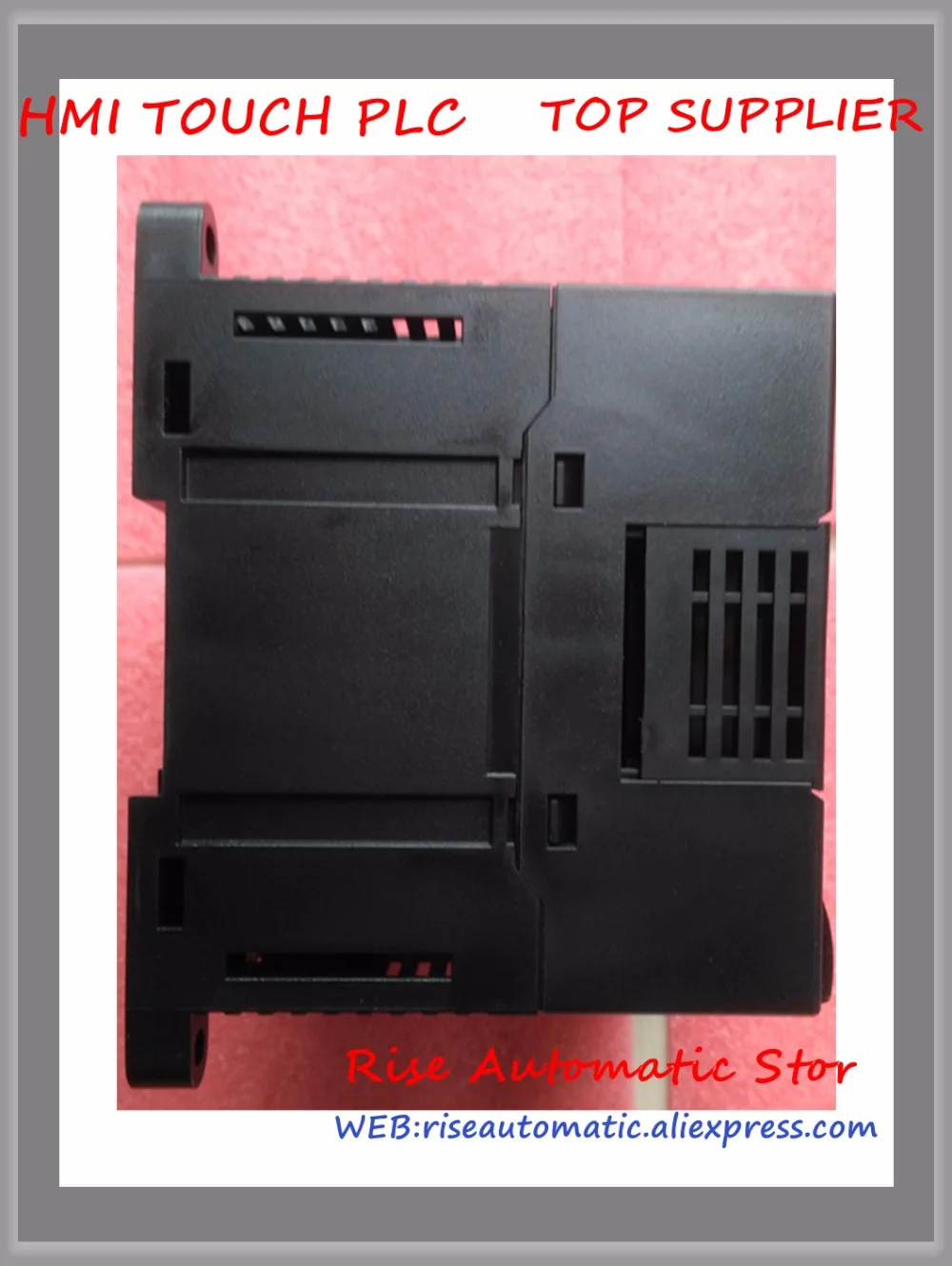

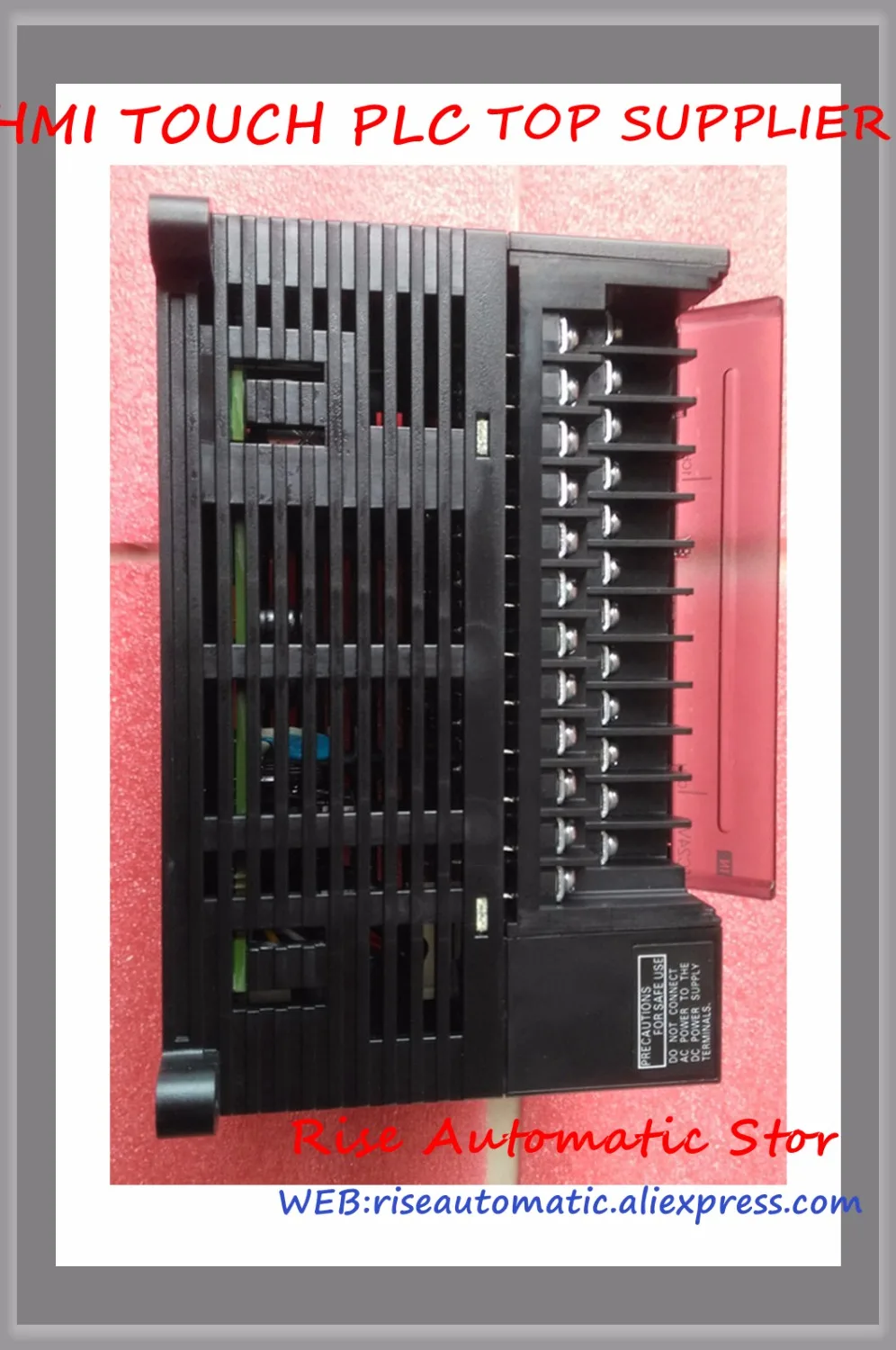

Программируемый логический контроллер Φ PLC CP1E CPU Unit DC24V 18 DI 12 DO CP1EN30DTD New |

Программируемый логический контроллер Φ PLC CP1E CPU Unit DC24V 18 DI 12 DO CP1EN30DTD New |

Общие характеристики

Тип

Модели источника питания переменного тока

Модели источника питания постоянного тока

Модель

CP1E-[][][]S[]D[]-A
CP1E-[][][]D[]-A

CP1E-[][][]S[]D[]-D
CP1E-[][][]D[]-D

Корпус

Монтируется в панели

Размеры (В × Д × Ш)

E/N/NA[][]-тип

Блок процессора с 10 точками ввода/вывода (CP1E-E10D[]-[]): 90 мм * 1 × 85 мм * 2 × 66 мм

Процессор с 14 или 20 точками ввода/вывода (CP1E-[]14D[]-[]/[]20D[]-[]): 90 мм * 1 × 85 мм * 2

× 86 мм

Блок процессора с 30 точками ввода/вывода (CP1E-[]30D[]-[]): 90 мм * 1 × 85 мм * 2 × 130 мм

Блок процессора с 40 точками ввода/вывода (CP1E-[]40D[]-[]): 90 мм * 1 × 85 мм * 2 × 150 мм

Блок процессора с 60 точками ввода/вывода (CP1E-N60D[]-[]): 90 мм * 1 × 85 мм * 2 × 195 мм

Блок процессора с 20 точками ввода/вывода и встроенным аналогом (CP1E-NA20D[]-[]): 90 мм * 1 × 85 мм

* 2 × 130 мм

E/N/[][]S(1)-тип

Блок процессора с 14 или 20 точками ввода/вывода (CP1E-[]14SD[]-[]/[]20SD[]-[]): 90 мм * 1 × 79 мм

* 2 × 86 мм

Блок процессора с 30 точками ввода/вывода (CP1E-[]30S(1)D[]-[]): 90 мм * 1 × 79 мм * 2 × 130 мм

Блок процессора с 40 точками ввода/вывода (CP1E-[]40S(1)D[]-[]): 90 мм * 1 × 79 мм * 2 × 150 мм
Блок процессора с 60 точками ввода/вывода (CP1E-[]60S(1)D[]-[]): 90 мм * 1 × 79 мм * 2 × 195 мм

Вес

Блок ЦП с 10 точками ввода/вывода (CP1E-E10D[]-[]): 300g макс.

Процессор с 14 точками ввода/вывода (CP1E-[]14(S)D[]-[]): 360g max.

Процессор с 20 точками ввода/вывода (CP1E-[]20(S)D[]-[]): 370g max.

ЦП с 30 точками ввода/вывода (CP1E-[]30(S[])D[]-[]): 600g макс.

Блок процессора с 40 точками ввода/вывода (CP1E-[]40(S[])D[]-[]): 660g макс.

Процессор с 60 точками ввода/вывода (CP1E-[]60(S[])D[]-[]): 850g макс.
Процессор с 20 точками ввода/вывода и встроенным аналогом (CP1E-NA20D[]-[]): 680g max.

Elec-

Тренд

Спецификации-

Ifica-
Лосьоны

Напряжение питания

От 100 до 240 В переменного тока 50/60 Гц

24 В постоянного тока

Рабочее напряжение
Диапазон

85-264 В переменного тока

От 20,4 до 26,4 в постоянного тока

Мощность
Потребление

15 ВА/100 В переменного тока Макс.

Макс. 25 ВА/240 В переменного тока.

(CP1E-E10D[]-A/[]14(S)D[]-A/
[]20(S)D[]-A)

Макс. 9 Вт (CP1E-E10D[]-D)
13 Вт Макс. (CP1E-N14D[]-D/N20D[]-D)

50 ВА/100 В переменного тока Макс.

70 ВА/240 В переменного тока Макс.

(CP1E-NA20D[]-A/[]30(S[])D[]-A/
[]40(S[])D[]-A/N60(S[])D[]-A)

Макс. 20 Вт

(CP1E-NA20D[]-D/N30(S[])D[]-D/
N40(S[])D[]-D/N60(S[])D[]-D) * 4

Пусковой ток

120 В переменного тока, 20 А для 8 мс Макс. Для холодного запуска

При комнатной температуре

240 В переменного тока, 40 А для 8 мс Макс. Для холодного запуска
При комнатной температуре

24 В постоянного тока, 30 А для 20 мс Макс. Для холодного запуска
При комнатной температуре

Внешняя мощность
Поставка * 3

Не предоставляется.

(CP1E-E10D[]-A/[]14(S)D[]-A/

[]20(S)D[]-A)

24 В постоянного тока, 300 мА

(CP1E-NA20D[]-A/[]30D[]-A/

[]40D[]-A/[]60D[]-A/[]30SDR-A/
[]40SDR-A/[]60SDR-A)

Не предоставляется

Изоляция
Сопротивление

20 МОм мин. (при 500 В постоянного тока) между
Внешние клеммы переменного тока и терминалы GR

За исключением первичного тока постоянного тока и постоянного тока
Вторичный ток

Диэлектрик
Прочность

2300 В переменного тока, 50/60Hz на 1 минута между переменного тока
Внешний и GR терминалы ток утечки:
5 мА макс.

За исключением первичного тока постоянного тока и постоянного тока
Вторичный ток

Выключение питания
Время обнаружения

10 мс мин.

2 мс мин.

Аппли-
Катион

Энви-

Рон-
Ment

Окружающий режим работы
Температура

От 0 до 55 °C

Влажность окружающей среды

От 10% до 90%

Атмосфера

Нет коррозионного газа.

Хранение окружающей среды
Температура

От-20 до 75 °C (без батареи)

Высота

2000 м Макс.

Степень загрязнения

2 или менее: Соответствует JIS B3502 и IEC 61131-2.

Шумостойкость

2 кВ на линии электропитания (соответствует IEC61000-4-4.)

Перенапряжение
Категория

Категория II: соответствует JIS B3502 и IEC 61131-2.

ЭМС иммунитет
Уровень

Зона B

Вибрация
Сопротивление

Соответствует JIS 60068-2-6.

От 5 до 8,4 Гц с 3,5 мм амплитудно, 8,4 до 150 Гц
Ускорение 9,8 м/s2 для 100 мин в X, Y, Z (10 подметает 10 мин. каждая
= 100 мин в общей сложности)

Ударопрочность

Соответствует JIS 60068-2-27.
147 m/s2, 3 раза в направлениях X, Y и Z

Клеммная колодка

Фиксированный (не съемный)

Размер клеммного винта

М3

Применимые стандарты

Соответствует директиве ЕС

Метод заземления

От земли до 100 Ом или меньше.

* 1 всего 110 мм с монтажными кронштейнами.

* 2 без кабелей.

* 3 Используйте внешний источник питания для устройств ввода питания. Не используйте его для управления выходными устройствами.

* 4 это номинальное значение для максимальной конфигурации системы. Используйте следующую формулу для расчета расхода энергии на блоки CPU с питанием постоянного тока.

Формула: Потребляемая мощность постоянного тока = (потребление тока 5 В X5 в/70% (внутренняя энергоэффективность) + ток 24 В

Потребление) X1.1 (коэффициент колебаний тока)
Приведенные выше Результаты вычислений показывают, что требуется источник питания постоянного тока с большей емкостью.
