Все наши продукты разработаны и произведены нами. Убедитесь, что качество, цена и обслуживание определенно доставят вам удовольствие!

Постоянное напряжение, постоянный ток

Программируемый Блок питания

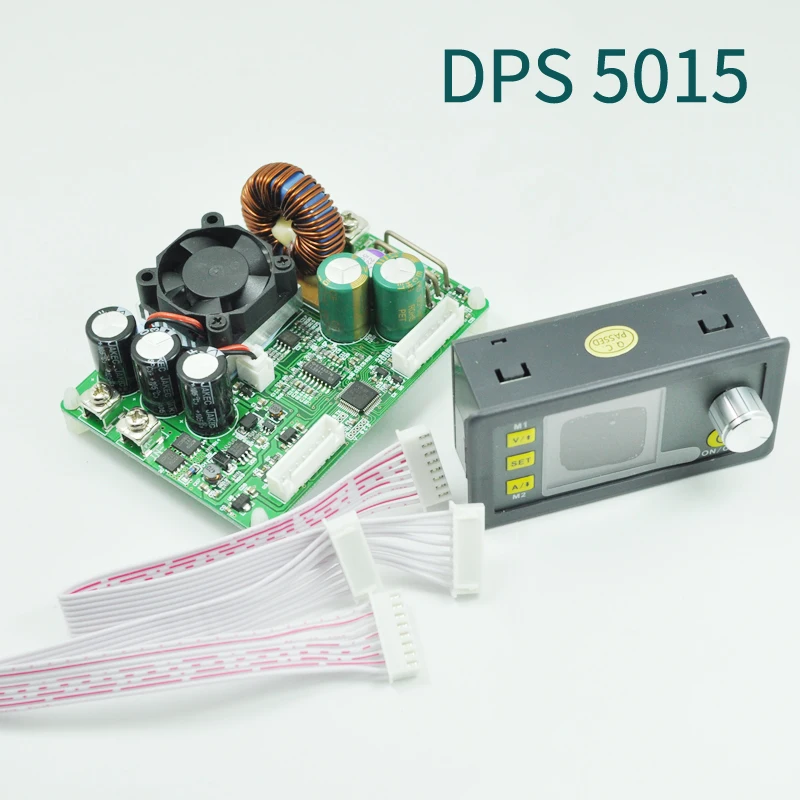

Модель продукта: DPS5015

Общая информация

Программируемый Модуль блока питания с постоянным напряжением и постоянным током помещает в один набор функций аналоговой интеграции и цифрового управления. Регулируемый диапазон выходного напряжения0-50,00 в,Шаг на 0,01 в. Регулируемый диапазон выходного тока0-15.00A,Шаг на 0,01 А. Этот модуль имеет сохраненную функцию отключения питания и может хранить предустановленное значение 10 групп. А также имеет функцию быстрого извлечения двух групп сохраненных значений. По сравнению с традиционным аналоговым источником питания, удобнее быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модуле имеет функцию цифрового вольтметра и амперметра. Вы можете просматривать предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходную мощность и т. д. на выходном состоянии напоминания области, вы можете видеть, что выход открывается или нет, состояние постоянного напряжения и постоянного тока, выход нормальный или нет, Ключ заблокирован или нет, и текущие группы данных, которые используются. На интерфейсе настроек можно настроить значение перенапряжения, значение перегрузки по току, значение перегрузки, набор данных и яркость ЖК-дисплея. Этот модуль обладает множеством преимуществ, небольшими размерами, расширенными функциями, хорошим визуальным эффектом, высокой работоспособностью, высокой точностью, используется независимо, вставляется в устройство и широко применяется.

Технические параметры

Диапазон входного напряжения: 6,00-60,00 в диапазон выходного напряжения: 0-50,00 в

Выходной ток: 0-15.00 а диапазон выходной мощности: 0-750 Вт

Вес продукта: около 222 г Размер дисплейного модуля: 79*43*41 (мм) (Д * Ш * В)

Открытый размер: 71 мм * 39 мм Размер силового модуля: 93*71*41 (мм) (Д * Ш * В)

Длина соединительной линии: 200 мм фиксированное расстояние между отверстиями: 86 мм, 64 мм

Разрешение выходного напряжения: 0,01 в разрешение выходного тока: а

Точность выходного напряжения: ± (0.5% + 1 цифра) точность выходного тока: ± (0.5% + 2 цифры)

Примечание: 1. Вы должны убедиться, что входное напряжение в 1,1 раз выше выходного. При больших текущих обстоятельствах обратите внимание на отвод тепла.

2.Когда ток больше, чем10АИли температура более чем45 ° c, Вентилятор начнет работать. Когда температура превышает 65 ° c, модуль перестанет работать

DPS3003link:Https:/item/RD-DPS3003-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/32772861540.html?spm=2114.12010108.1000013.8.cW3fgw&scm=1007.13339.33317.0&pvid=65c657b2-aaef-49c4-8373-f7dbfcae84e6&tpp=1

DPH3205link:Https:/item/RD-DPH3205-Buck-boost-converter-Constant-Voltage-current-Programmable-digital-control-Power-Supply-color-LCD-voltmeter/32773456901.html?spm=2114.10010108.1000013.14.EvqrZI&scm=1007.13339.33317.0&pvid=a1999988-87aa-4a75-b127-f85c887e1df4&tpp=1

DPS3012link:Https:/item/RD-DPS3012-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/32772889137.html?spm=2114.01010208.3.139.7S5jtE&ws_ab_test=searchweb0_0,searchweb201602_1_10066_10065_10068_10000074_10000032_119_10000025_10000029_10000028_10060_10000067_10062_10056_10055_10000062_10054_10059_10099_10000022_10000013_10103_10102_10000016_10096_10000018_10000019_10000056_10000059_10052_10053_10107_10050_10106_10051_10000053_10000007_10000050_10084_10083_10000047_10080_10082_10081_10110_10111_10112_10113_10114_10115_10000041_10000044_10078_10079_10000038_10073_10000035_10121,searchweb201603_3,afswitch_1,single_sort_3_default&btsid=e4868a49-e9ff-454d-a84f-6d7eb6ec639a

DP50V5A:Https:/store/product/RD-DP50V5A-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/2792045_32772873254.html?spm=2114.12010615.0.0.6KJYRa

DP30V5A:Https:/store/product/RD-DP30V5A-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-regulator-color/2792045_32772873031.html?spm=2114.12010615.0.0.U3LGn4

DP50V5A:Https:/store/product/RD-DP50V5A-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/2792045_32772873254.html?spm=2114.12010615.0.0.xNEAtw

DPS6015link:Https:/store/product/DPS-6015-single-output-programmable-switch-power-supply-60V-15A-900W-DC-DC-TTL-serial-interface/2792045_32782400805.html?spm=2114.12010615.0.0.ws12fWDPS

DPS3005lInk:Https:/store/product/RD-DPS3005-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/2792045_32773526768.html?spm=2114.12010615.0.0.ZJ5nNk

DPS5005link:Https:/store/product/RD-DPS5005-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/2792045_32773472783.html?spm=2114.12010615.0.0.qc35K4

DPS 5015 ссылка:Https:/item/RD-DPS5015-Constant-Voltage-current-Step-down-Programmable-digital-Power-Supply-buck-Voltage-converter-color-LCD/32772905065.html?spm=2114.10010108.1000013.4.oF1DD6&scm=1007.13339.33317.0&pvid=3a768322-a170-45d0-be3a-ce3c3d8cbea2&tpp=1

DPS3003link:Https:/store/product/RD-DPS3003-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/2792045_32772861540.html?spm=2114.12010615.0.0.EMKHZY

Описание панели

1-Настройка напряжения/выбор страниц/извлечение ярлыка группы данных M1

2-Настройка данных/извлечение значения указанной группы данных/хранение значения в указанной группе данных

3-текущие настройки/страница вниз для выбора/ярлык извлечение группы данных M2

Цветной ЖК-экран 4-1,44 дюйма

Потенциометр с 5 кодами/Регулировка данных/Блокировка всех кнопок

6-открытый или закрытый выход

Описание интерфейса дисплея

7-заданное значение выходного напряжения

8-фактическое значение выходного напряжения

9-фактическое значение выходного тока

10-фактическое значение выходной мощности

11-фактическое значение входного напряжения

12-заданное значение выходного тока

13-клавишная Блокировка или подсказка разблокировки

14-выход нормальный или нет

15-подсказка состояния постоянного напряжения и постоянного тока

16-подсказка набора данных

17-открытый или закрытый выходной запрос

18-предустановленное выходное напряжение

19-предустановленный выходной ток

20-предустановленное перенапряжение

21 Предустановленная Перегрузка по току

22-предустановленная перегрузка

23-предустановленная яркость экрана

24-предустановленный набор данных

25-фактическое значение выходного напряжения и выходного тока

Инструкции по эксплуатации

При подключении источника питания на экране сначала отображается окно приветствия, а затем появляется в основном интерфейсе. На главном интерфейсе значения выходного заданного напряжения и значения выходного заданного тока находятся в верхней части экрана. Большое значение шрифта слева-это текущее реальное выходное напряжение, текущий реальный выходной ток и текущая реальная выходная мощность. Входное напряжение находится в нижней части экрана. Справа на экране есть значки рабочего состояния, значок блокировки клавиш, значок ненормального выходного состояния, значок постоянного напряжения и постоянного тока, значок подсказки набора данных и значок открытия или закрытия выхода.

Установите выходное напряжение и выходной ток на главном интерфейсе.

Быстро нажмите кнопку V/uarr;, вы можете войти в состояние настройки напряжения. Затем нажмите потенциометр кодирования, а затем введите для настройки числового значения. Нажмите потенциометр кодирования, чтобы войти в состояние настройки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для настройки числового значения. Поверните вращение по часовой стрелке, чтобы увеличить числовое значение; Поверните против часовой стрелки, чтобы уменьшить числовое значение. Если вы хотите выйти из настройки числового значения, вскоре нажмите V/uarr;. В то же время будет сохранено предустановленное значение. Или вы ничего не можете сделать за одну минуту, статус будет автоматически существовать, и предустановка тоже будет сохранена. Вы можете нажать A/↓, чтобы установить выходной ток таким же образом.

Установите данные на интерфейсе настройки данных

На главном интерфейсе можно быстро нажать кнопку SET, чтобы войти в интерфейс настройки данных. На интерфейсе настройки данных нажмите вскоре V/uarr; Или A/↓, чтобы перейти на страницу вверх или вниз до U-SET или I-SET, А затем установите выходное напряжение и выходной ток тем же способом, который используется в основном интерфейсе.

Установите значение защиты.

Страница вверх или вниз до S-OVP, S-OCP или S-OPP места, чтобы установить значение перенапряжения, значение перегрузки по току и значение перегрузки соответственно; Когда значение соответствует установленному значению, выход будет закрыт. А затем вскоре нажмите потенциометр кодирования, чтобы войти в состояние настройки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для настройки числового значения. Если вы хотите выйти из настройки числового значения, кратковременно нажмите кнопку SET.

Регулировка яркости экрана.

Снимите страницу вверх или вниз до B-LED, а затем вскоре нажмите потенциометр кодирования, чтобы войти в состояние регулировки яркости экрана. Поверните потенциометр кодирования, чтобы отрегулировать нужное вам числовое значение. Если вы хотите выйти из настройки числового значения, кратковременно нажмите кнопку SET. Есть шесть уровней яркости ЖК-экрана, уровень 0-5. Ранг 0 Самый темный; Ранг 5 самый яркий. Вы можете выбрать то, что вам нравится.

Настройка данных и сохранение указанной группы данных.

Страница вверх или вниз до M-PRE, а затем вскоре нажмите потенциометр кодирования, чтобы войти в состояние выбора групп данных. Поверните потенциометр кодирования, чтобы выбрать группу данных, которую вы хотите просмотреть. Затем отобразится нужная вам группа данных. А затем нажмите потенциометр кодирования, чтобы войти в состояние изменения выходного состояния. Поверните потенциометр кодирования, чтобы выбрать вкл. Или ВЫКЛ. При выборе ON извлекается группа данных, а выходное состояние остается прежним. При выборе OFF группа данных извлекается, и выходные данные закрыты. Если вы хотите выйти из выбора набора данных, быстро нажмите кнопку set. Затем вскоре нажмите V/uarr; Или A/↓, чтобы перейти на страницу вверх или вниз в другое место, чтобы настроить нужные вам данные. После выполнения настройки данных продолжайте нажимать кнопку SET более 2 секунд, все данные, которые вы установили, автоматически сохраняются в указанной группе данных. В то же время вы можете увидеть номер группы справа от экрана. Наконец, вы можете быстро нажать кнопку SET back на основной интерфейс.

Установка вывода открытия или закрытия загрузки по умолчанию

Снимите страницу вверх или вниз до S-INI, а затем вскоре нажмите потенциометр кодирования, чтобы войти в состояние настройки. Установка ВКЛ., загрузка по умолчанию открыта; Откл., загрузка по умолчанию закрыта.

Описание функции.

Откройте или закройте выход.

Вы можете нажать кнопку ВКЛ/ВЫКЛ, чтобы открыть или закрыть выход на любом интерфейсе.

Заблокируйте кнопку во избежание неправильной работы.

На любом интерфейсе вы можете продолжать нажимать потенциометр кодирования более 2s, все кнопки блокируются. Вы можете увидеть значок блокировки ключа справа от экрана. Если вы хотите разблокировать все кнопки, продолжайте нажимать потенциометр кодирования более 2s, все кнопки разблокируются. Значок разблокировки ключа будет отображаться справа от экрана.

M0-M9 десять групп данных

Группа M0-это Загрузочная группа данных по умолчанию. Когда вы извлекаете нужную Вам группу данных, эта группа данных будет охватывать группу данных M0 и будет автоматически храниться в группе данных M0.

Извлечение группы данных сочетания ярлыков M1 или m2

На главном интерфейсе продолжайте нажимать V/uarr; Или A/↓ более 2 секунд, вы можете быстро извлечь данные группы сохранения M1 или M2. В то же время соответствующий номер группы данных будет отображаться справа на экране.

Извлеките указанную группу данных.

На главном интерфейсе продолжайте нажимать кнопку SET более 2s, последовательное количество групп данных будет отображаться справа на экране, вы можете повернуть потенциометр кодирования, чтобы выбрать нужную Вам группу данных. А затем быстро нажмите кнопку SET, вы можете извлечь нужную Вам группу данных.
