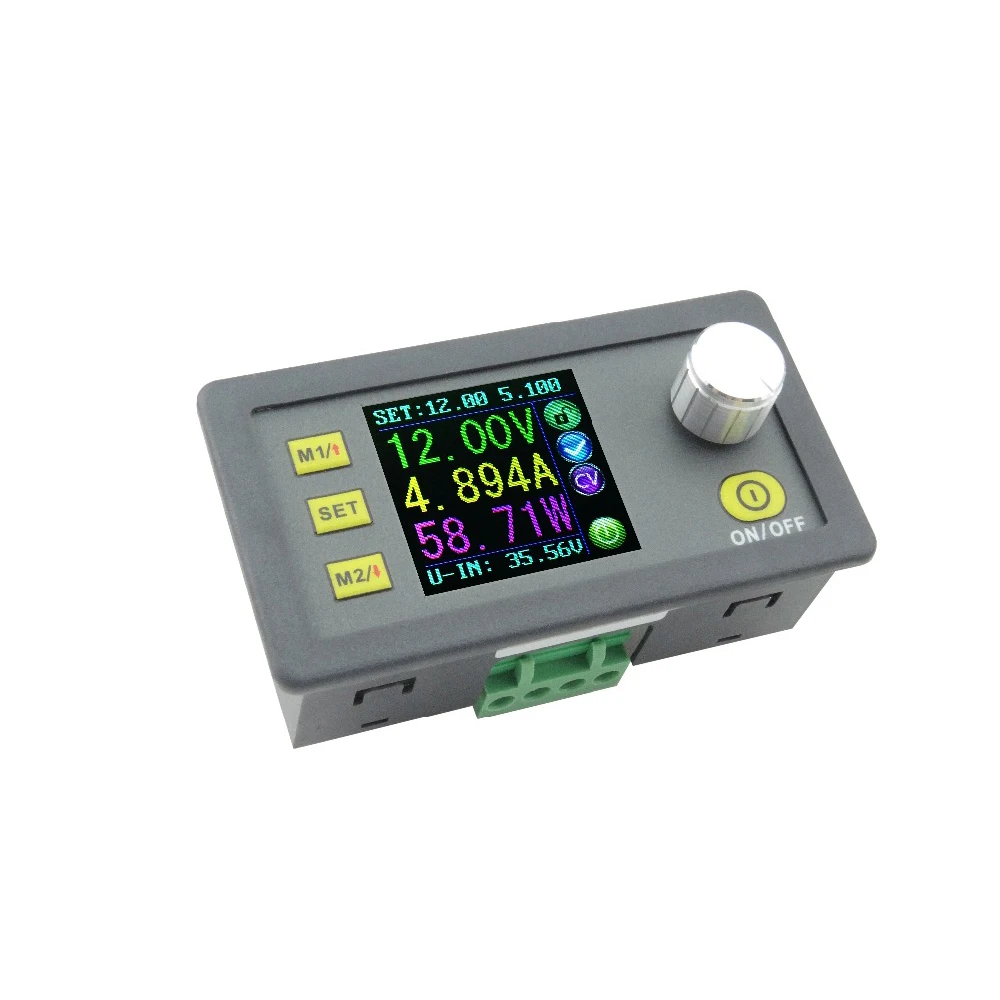

Обновленная версия DP30V5A DPS3005 понижающий программируемый преобразователь

Обновленная версия DP30V5A DPS3005 понижающий программируемый преобразователь

Модель продукта:DP30V5A

1. Общая информация

Модуль постоянного напряжения и постоянного тока с программируемым контролем питания позволяет собрать аналоговые интеграционные и цифровые функции управления. Диапазон регулируемого выходного напряжения составляет 0-32,00 в, шаг за шагом-0,01 В. Его регулируемый диапазон выходного тока0-5.000a, Шаг 0.001A. Этот модуль имеет функцию отключения питания и может хранить 10 групп предустановленных значений. И он также имеет функцию быстрого извлечения двух групп сохраненного значения. По сравнению с традиционным аналоговым источником питания, более удобно быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модуле имеет функцию цифрового вольтметра и амперметра. Вы можете просмотреть предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходная мощность и т. д. на выходном состоянии напоминают область, вы можете видеть, что выход открывается или нет, состояние постоянного напряжения и постоянного тока, выход нормальный или нет, Ключ заблокирован или нет, и используются текущие группы данных. На интерфейсе настройки данных вы можете настроить значение перенапряжения, значение перегрузки по току, значение сверхмощности, набор данных и яркость ЖК-дисплея. этот модуль имеет много преимуществ, малый размер, передовую функцию, хороший визуальный эффект, высокую работоспособность, высокую точность, используется независимо, вставляется в устройство и широко применяется.

2. Технические параметры

Диапазон входного напряжения: 6,00-40,00 в диапазон выходного напряжения: 0-32,00 в

Выходной ток:0-5.000aДиапазон выходной мощности: 00,00-160,0 Вт

Вес изделия: 78 г размер изделия: 79*43*48 (мм) (Д * Ш * В)

Открытый размер: 71 мм * 39 мм разрешение выходного напряжения: 0,01 В

Разрешение выходного тока: 0,001a точность выходного напряжения: ± (0.5% + 1 цифра)

Точность выходного тока: ± (0.5% + 2 цифры)

DPS3003link:Https:/item/RD-DPS3003-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/32772861540.html?spm=2114.12010108.1000013.8.cW3fgw&scm=1007.13339.33317.0&pvid=65c657b2-aaef-49c4-8373-f7dbfcae84e6&tpp=1

DPH3205link:Https:/item/RD-DPH3205-Buck-boost-converter-Constant-Voltage-current-Programmable-digital-control-Power-Supply-color-LCD-voltmeter/32773456901.html?spm=2114.10010108.1000013.14.EvqrZI&scm=1007.13339.33317.0&pvid=a1999988-87aa-4a75-b127-f85c887e1df4&tpp=1

DPS3012link:Https:/item/RD-DPS3012-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/32772889137.html?spm=2114.01010208.3.139.7S5jtE&ws_ab_test=searchweb0_0,searchweb201602_1_10066_10065_10068_10000074_10000032_119_10000025_10000029_10000028_10060_10000067_10062_10056_10055_10000062_10054_10059_10099_10000022_10000013_10103_10102_10000016_10096_10000018_10000019_10000056_10000059_10052_10053_10107_10050_10106_10051_10000053_10000007_10000050_10084_10083_10000047_10080_10082_10081_10110_10111_10112_10113_10114_10115_10000041_10000044_10078_10079_10000038_10073_10000035_10121,searchweb201603_3,afswitch_1,single_sort_3_default&btsid=e4868a49-e9ff-454d-a84f-6d7eb6ec639a

DP50V5A:Https:/store/product/RD-DP50V5A-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/2792045_32772873254.html?spm=2114.12010615.0.0.6KJYRa

DP30V5A:Https:/store/product/RD-DP30V5A-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-regulator-color/2792045_32772873031.html?spm=2114.12010615.0.0.U3LGn4

DP50V5A:Https:/store/product/RD-DP50V5A-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/2792045_32772873254.html?spm=2114.12010615.0.0.xNEAtw

DPS6015link:Https:/store/product/DPS-6015-single-output-programmable-switch-power-supply-60V-15A-900W-DC-DC-TTL-serial-interface/2792045_32782400805.html?spm=2114.12010615.0.0.ws12fWDPS

DPS3005lInk:Https:/store/product/RD-DPS3005-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/2792045_32773526768.html?spm=2114.12010615.0.0.ZJ5nNk

DPS5005link:Https:/store/product/RD-DPS5005-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/2792045_32773472783.html?spm=2114.12010615.0.0.qc35K4

DPS 5015 ссылка:Https:/item/RD-DPS5015-Constant-Voltage-current-Step-down-Programmable-digital-Power-Supply-buck-Voltage-converter-color-LCD/32772905065.html?spm=2114.10010108.1000013.4.oF1DD6&scm=1007.13339.33317.0&pvid=3a768322-a170-45d0-be3a-ce3c3d8cbea2&tpp=1

DPS3003link:Https:/store/product/RD-DPS3003-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/2792045_32772861540.html?spm=2114.12010615.0.0.EMKHZY

4. Описание интерфейса панели и дисплея

5. Инструкции по эксплуатации

При подключении источника питания экран сначала показывает окно приветствия, а затем переходит в основной интерфейс. На главном интерфейсе выходной набор значений напряжения и выходной набор значений тока находится в верхней части экрана. Большое значение шрифта слева-это настоящее выходное напряжение тока, настоящий выходной ток и реальная выходная мощность тока. Входное напряжение находится в нижней части экрана. Справа от экрана есть некоторые значки бегущего состояния, значок блокировки ключа, значок аномального выходного состояния, значок постоянного напряжения и постоянного тока, значок наконечника набора данных и значок вывода открытия или закрытия.

5,1 Установите выходное напряжение и выходной ток на главном интерфейсе.

На главном интерфейсе нажмите кнопку SET в ближайшее время, вы можете войти в статус настройки данных. Затем нажмите потенциометр кодирования, а затем введите для регулировки числового значения. Нажмите на потенциометр кодирования, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Поверните по часовой стрелке, чтобы увеличить числовое значение; Поверните против часовой стрелки, чтобы уменьшить числовое значение. Если вы хотите выйти из настройки числового значения, нажмите кнопку «Скоро установить». В то же время заданное значение будет сохранено. Или вы ничего не можете сделать в течение одной минуты, статус будет автоматически существовать и заданный будет сохранен.

На главном интерфейсе вы можете дважды нажать клавишу SET, чтобы войти в интерфейс настройки данных.

(1) Установите выходное напряжение и выходной ток на интерфейсе настройки данных. На интерфейсе настройки данных нажмите source M1/& uarr; или M2/↓, чтобы перейти на страницу вверх или страницу вниз, чтобы U-SET или I-SET, И затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните codding потенциометр для регулировки числового значения. Если вы хотите выйти из настройки числового значения, нажмите кнопку SET (SET).

(2) Установите значение защиты. На интерфейсе настройки данных нажмите source M1/& uarr; или M2/↓, чтобы перейти на страницу вверх или страницу вниз до S-OVP, s-OCP или S-OPP, а затем нажмите вскоре кодовый потенциометр, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Если вы хотите выйти из настройки числового значения, нажмите кнопку SET (SET).

(3) Регулировка яркости экрана. На интерфейсе настройки данных нажмите source M1/& uarr; или M2/↓, чтобы перейти на страницу вверх или страницу вниз до B-LED, И затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в состояние регулировки яркости экрана. Поверните codding потенциометр для регулировки числового значения, которое вам нужно. Если вы хотите выйти из настройки числового значения, нажмите кнопку SET (SET). Есть шесть уровней яркости ЖК-экрана, 0-5 уровня. Ранг 0-самый темный; ранг 5-самый яркий. Вы можете выбрать то, что вам нравится.

(4) Настройка данных и хранение указанной группы данных. На интерфейсе настройки данных нажмите source M1/& uarr; или M2/↓ to pВозраст вверх или вниз до M-PRE, а затем нажмите вскоре потенциометр кодирования, чтобы войти в состояние выбора групп данных. Поверните потенциометр кодирования, чтобы выбрать группу данных, которую вам нужно просмотреть. Затем будет отображена необходимая Вам группа данных. Затем нажмите на потенциометр кодирования, чтобы войти в состояние изменения выходного состояния. Включите потенциометр кодирования, чтобы выбрать включение или выключение. При включении извлекается группа данных, и выходной статус остается прежним. При отключении извлекается группа данных и вывод закрыт. Если вы хотите выйти из набора данных, нажмите кнопку set (SET) в ближайшее время. Затем нажмите source M1/& uarr; или M2/↓, чтобы перейти на страницу вверх или страницу в другое место, чтобы отрегулировать необходимые вам данные. После завершения настройки данных удерживайте нажатие клавиши SET более 2 с, все данные, которые вы установите, автоматически хранятся в указанной группе данных. В то же время вы можете увидеть номер группы справа от экрана. Наконец, вы можете нажать кнопку «SET» в ближайшее время назад к основному интерфейсу.

6. Описание функции.

6,1 Откройте или закройте выход. Вы можете нажать кнопку ВКЛ/ВЫКЛ, чтобы открыть или закрыть выход на любом интерфейсе.

6,2 заблокируйте кнопку, чтобы избежать неправильной работы.

На любом интерфейсе вы можете удерживать нажатие потенциометра кодирования более 2 с, все кнопки заблокированы. Вы можете увидеть значок блокировки ключа справа от экрана. Если вы хотите разблокировать все кнопки, удерживайте нажатие потенциометра codding более 2 с, все кнопки разблокированы. Значок разблокировки ключа будет отображаться справа от экрана.

6,3 M0-M9 десять групп данных

M0 group-это группа данных по умолчанию boot. Когда вы извлекаете необходимую группу данных, эта группа данных будет покрывать группу данных M0 и автоматически храниться в группе данных M0.

6,4 экстракт быстрого хранения данных Группы M1 или M2.

На главном интерфейсе удерживайте нажатие M1 или M2 более 2 s, будет извлечена Соответствующая группа данных. В то же время соответствующий номер группы данных будет отображаться справа от экрана.

6,5 извлеките указанную группу данных.

На главном интерфейсе удерживайте нажатие клавиши SET более 2 с, порядковый номер группы данных будет отображаться справа от экрана, вы можете включить потенциометр кодирования, чтобы выбрать нужную Вам группу данных. Затем нажмите кнопку SET (SET), вы можете извлечь нужную Вам группу данных.
