Измеритель мощности переменного тока измеритель электроэнергии

Измеритель мощности переменного тока измеритель электроэнергии

Функция A.

1. Функции измерения электрических параметров (напряжение, ток, активная мощность, мощность).

2. Функция аварийной сигнализации от перегрузки (более чем пороговый сигнал питания, подсветка и мигающая подсказка).

3. Предустановленная функция сигнализации порога мощности (мощность может установить Порог тревоги).

4. Функция сброса мощности.

5. Функция сохранения потерянных данных.

6. Перспектива STN Все ЖК-дисплей (отображение напряжения, тока, активной мощности в то же время/мощности).

7. Функция подсветки.

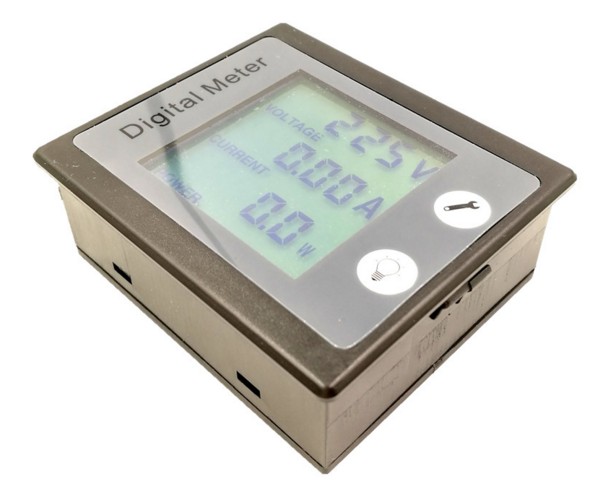

B. Дисплей и кнопки

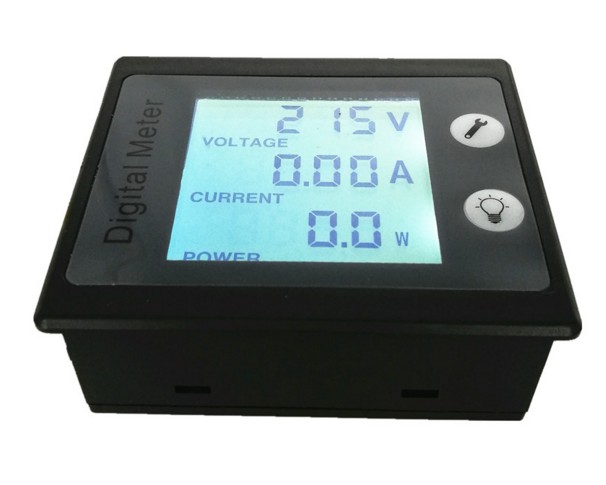

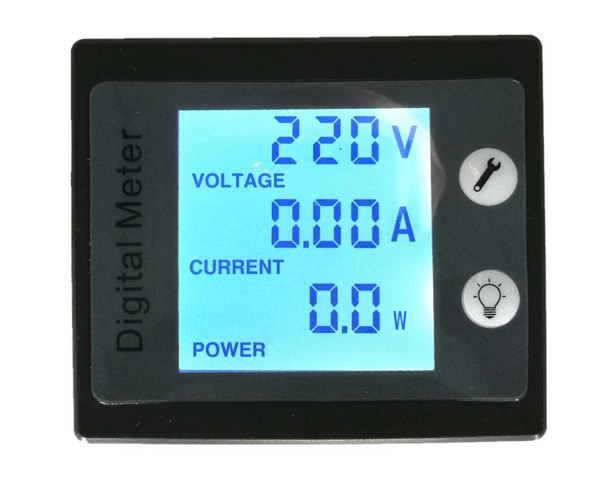

Дисплей

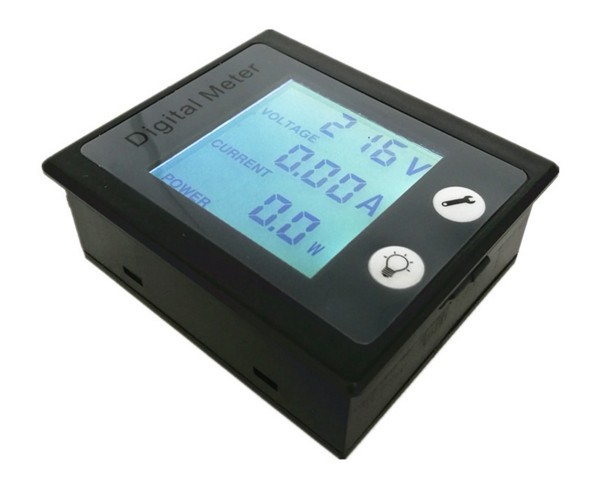

Большой экран STN весь перспективный ЖК-дисплей напряжение, ток, мощность/электричество (мощность и электрическое количество показывает ключевой переключатель).

2. Формат отображения

1. Мощность: Диапазон испытаний 0 ~ 2,2 кВт

1 кВт формат отображения в 0,0 ~ 999,9 Вт;

Более 1 квт и 1000 ~ 2200 Вт Формат дисплея;

2. Мощность: диапазон тестирования от 0 до 9999 кВт · ч

Формат отображения 10 кВт/ч в пределах 0 ~ 9999 Вт/ч;

Более 10 кВтч Формат дисплея от 10 до 9999 кВтч.

Автоматический возврат к нулю после перелива.

3. Напряжение: тестирование диапазона 80 ~ 260 в

Формат дисплея 80 ~ 260 в

4. Ток: Диапазон испытаний 0 ~ 10 a

0,00 ~ 10,00 формат отображения.

Три кнопки.

1. Управление Подсветкой

Можно через короткую клавишу для открытия или закрытия подсветки, автоматически сохраняет подсветку от электричества.

2. Сброс питания

Шаг 1: удерживайте кнопку более 3 секунд до тех пор, пока область отображения питания не замерцает, а затем ослабьте кнопку;

Шаг 2: Если короткая Кнопка снова, затем сбросить и выйти из состояния сброса данных питания;

Если короткая Кнопка снова, данные не будут сбрасываться и выходить из состояния сброса;

Если нет кнопок в течение 10 секунд, данные питания не сбрасываются и не выходят из состояния сброса.

3. Мощность сигнала тревоги

Шаг 1: длинная кнопка более 3 секунд, пока область отображения питания не мерцает, затем ослабляет кнопку;

Шаг 2: Область отображения мощности показывает текущее значение сигнала тревоги и минимальное цифровое мигание запуска, Короткие клавиши для цифрового + 1, Короткие клавиши для настройки цифрового переключателя, значения тревоги заданных значений не может быть больше, чем 2,5 кВт (заводским настройкам по умолчанию, 2,5 кВт);

Шаг 3: Установите длинную кнопку в течение 3 секунд после завершения работы над вышеуказанными или любыми кнопками в течение более 10 секунд, и выйти из настроек автоматически будут сохранены данные.

4. Выключатель питания

Короткой кнопкой, чтобы отобразить текущий выключатель питания/Совокупное энергопотребление, и отображает статус автоматически сохранен при падении источника питания.

C. Вопросы, требующие внимания

1. Этот модуль подходит для помещений, не может использоваться на открытом воздухе.

2. Приложенная нагрузка не должна превышать номинальную мощность.

3. Заказ на подключение не может совершить ошибку.

D. Спецификация

1. Рабочее напряжение: 80 ~ 260 В переменного тока

2. Испытательное напряжение: 80 ~ 260 В переменного тока

2. Номинальная мощность: 2,2 кВт

3. Рабочая частота: 45-65 Гц

4. Точность измерения: 1,0 по шкале Рихтера вряд ли

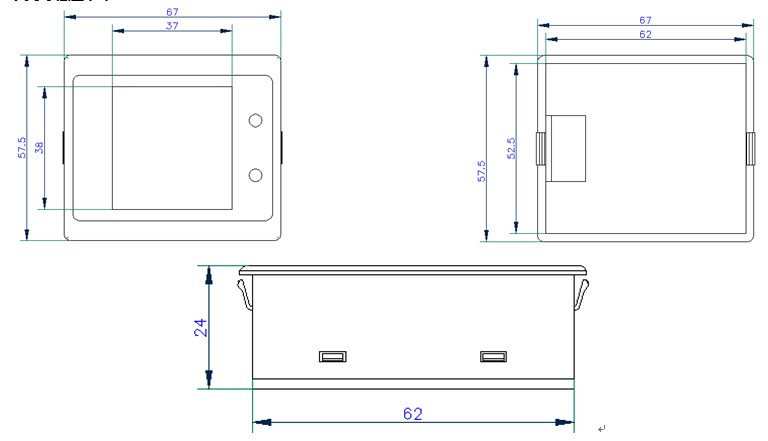

F.(мм)
