HLUSB®Руководство по эксплуатации системы управления резкой проволоки

I. Введение системы:

HL®Система в настоящее время является одной из самых популярных систем управления для резки проволоки. Ее мощные особенности, высокая надежность и высокая стабильность широко признаны во всей отрасли.

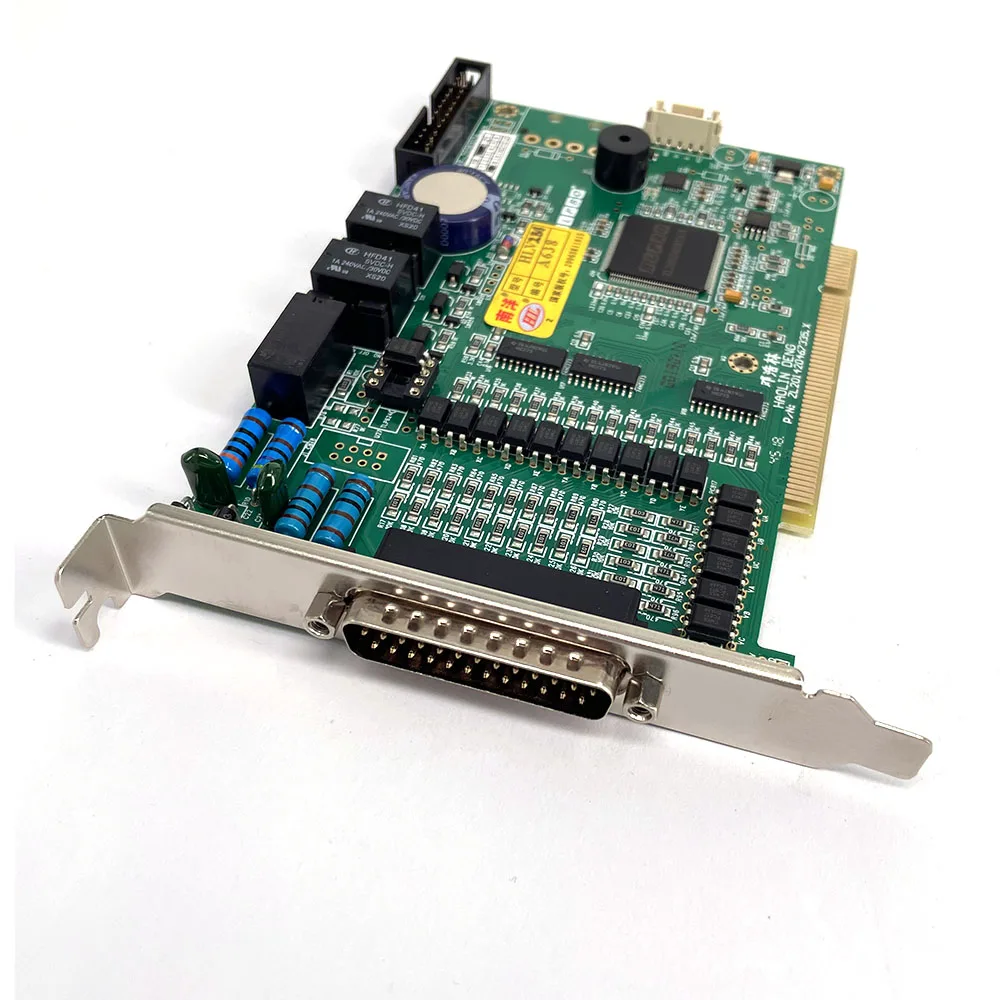

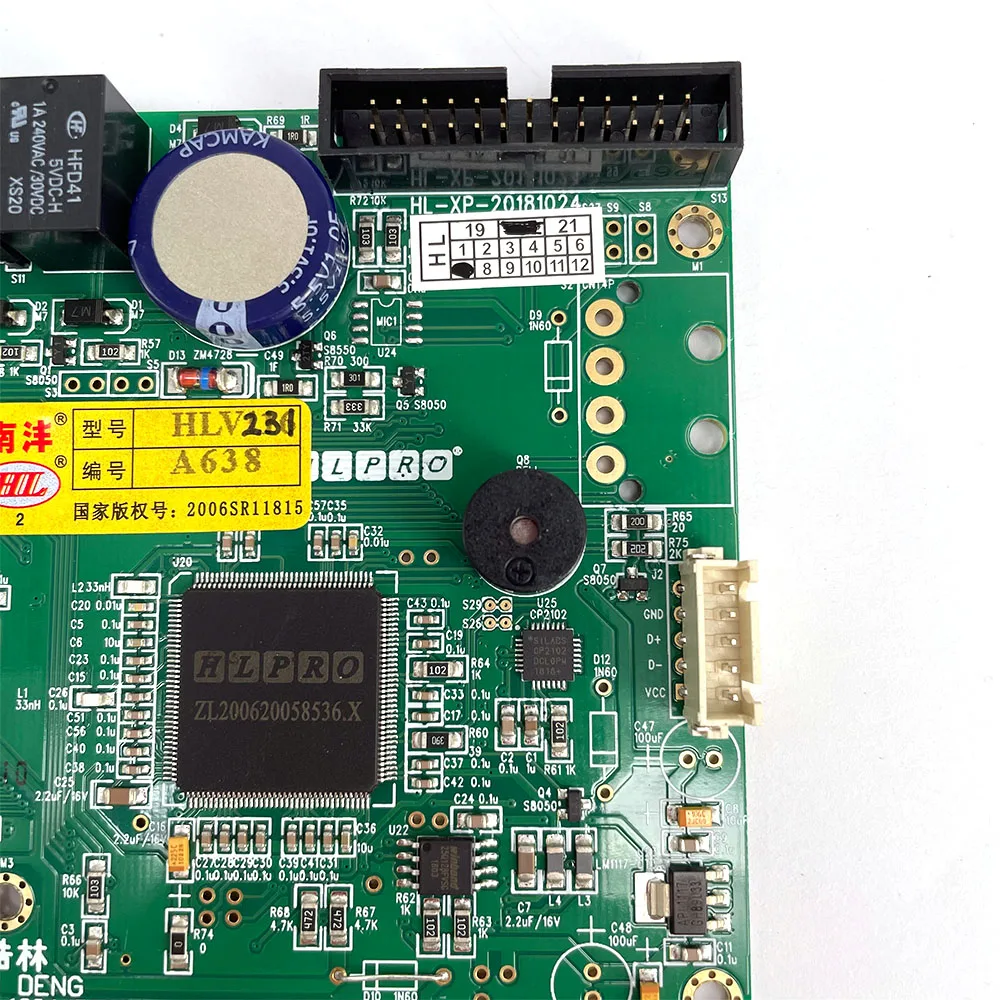

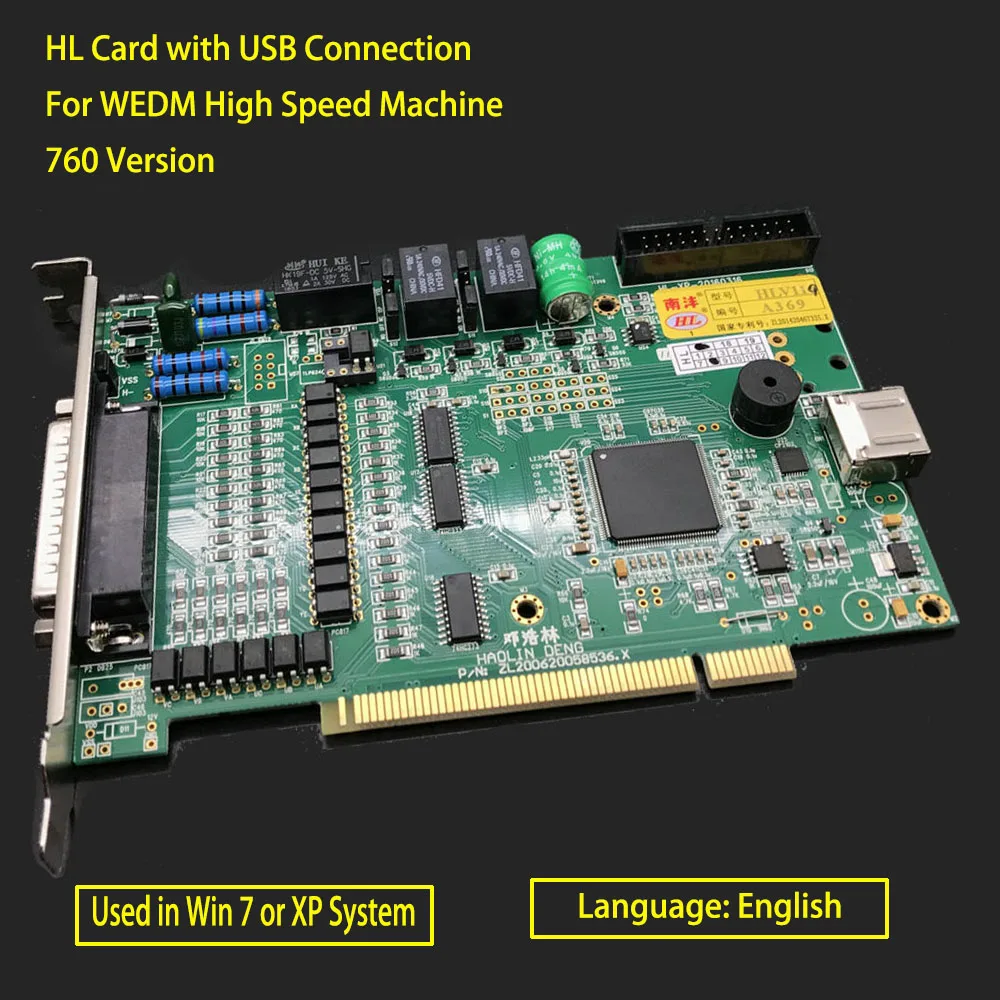

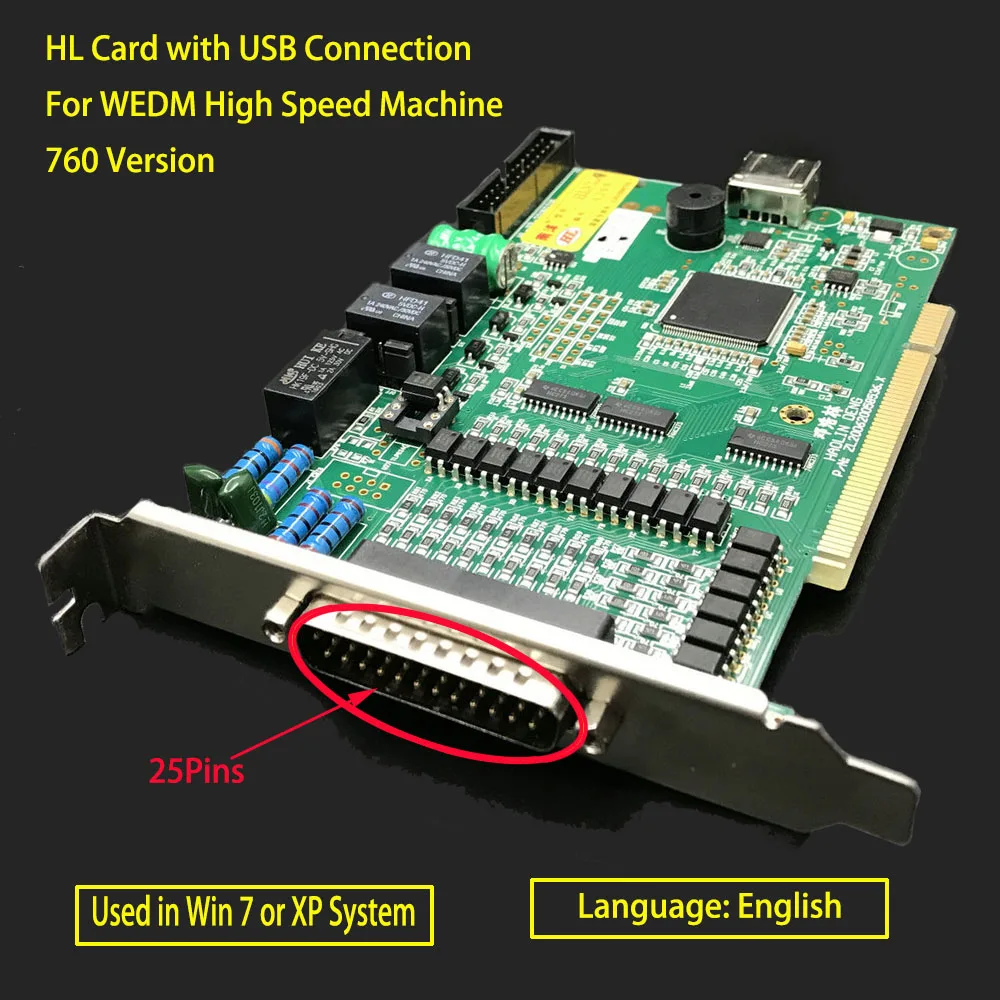

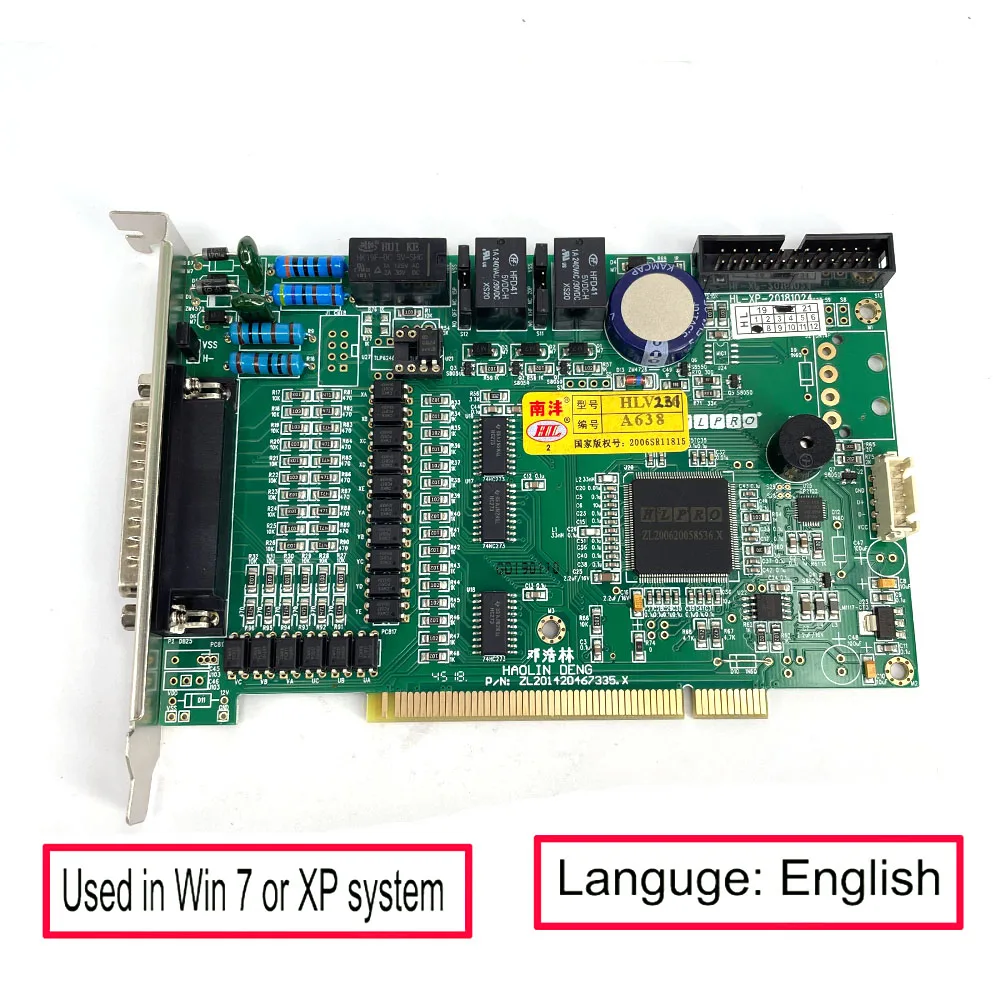

ВHL®Версия USB изменяет оригиналHL®Интерфейс PCI для обновления USB. Программа управления man-machine работает под системой графического интерфейса WINDOWS, фактическая программа обработки может работать независимо, и стабильность не зависит от интерфейса системы в реальном времени, способность и стабильность защиты от помехHL®Карта контроля USB продолжает улучшаться, по сравнению с PCI версией, без необходимости замены высокочастотного источника питания, эффективность резки значительно улучшается, а установка проводки более проста, ясна и проста в обслуживании.

II. Основные характеристики:

1. Что один компьютер может управлять программированием во время machinig.

2. Коническая обработка использует технологию управления соединением 4 или 5 осей. Два метода конической обработки верхней и нижней различных форм и просто угол ввода, делают коническую обработку более быстрой и легкой. Он также может обрабатывать измененную-коническую и равную дугу.

3. Имитирует механическую обработку, быстро показывает обрабатывающую дорожку, особенно трек этой конической и верхней-нижней сторон верхней-нижней части различной формы заготовки и отображает координаты конечной точки.

4. Отображение графической обработки в режиме реального времени, переключение экрана, мониторинг состояния обработки четырех машин в то же время, и показывает относительные координаты X, Y, J и абсолютные координаты X, Y, U, V и других изменяющихся значений.

5. Защита от отключения питания, что если внезапное отключение во время обработки, каждая машина автоматически возвращается в состояние обработки после включения питания. Хранение документов в системе может быть долгосрочным.

6. Точный расчет регулируется на расстояние между базовой плоскостью и проволочной рамой. Смещение в направлении U и V до смещения направляющей режущей точки шкива, для повышения точности конической обработки, точность большой конической резки значительно лучше, чем аналогичное программное обеспечение.

7. Сканируйте галерея, чтобы быстро найти необходимые документы.

8. Смещение провода Mo (не обязательно увеличивает круг перехода), регулировка шкалы обработки, преобразование координат, переработка, скорость шагового двигателя, автоматическая рециркуляция короткого замыкания и другие особенности.

9. Может начать обработку с любого сегмента и остановить на любом сегменте. Возможна обработка вперед/назад.

10. Может установить (или отменить) в любое время пауза после обработки настоящих инструкций.

11. Пауза, остановка и короткое замыкание автоматически свернут назад и короткое замыкание долгое время (одна минута) сигнализация.

12. Преобразование данных между форматом AUTOCAD DXF и форматом ISOG.

13. Доступ к сетевым системам клиентов, обмен данными и мониторинг каждого процесса обработки в сетевой системе (в зависимости от версии).

14. Подвергая механической обработке интерполированная радиус до 1000 метров.

15. Автоматическая обработка накапливает рабочие часы, легко для управления производством.

16. Многофункциональная функция резки предназначена для машины средней скорости провода.

3.

III. Эксплуатация:

После запуска системы (начальное использование, вы должны сначала запуститьHLwire®Настройка), нажмитеHLNC®Ярлык на рабочем столе, вы можете войтиHLUSB®Интерфейс. В интерфейсе главного меню вы можете перемещать курсор, чтобы нажать на соответствующее подменю, без мыши, доступная Стрелка или клавиша Tab для перемещения курсора в соответствующее подменю, затем нажмите клавишу ENTER для выбора или нажмите соответствующие ярлыки подменю, введите необходимость запуска параметров интерфейса.

[Примечание:] компьютерная операционная система «Спящий режим» или «Спящий режим» должна быть установлена, чтобы не допустить, при обработке, если компьютер находится в состоянии «Спящий режим» или «Спящий режим», возможна серьезная ошибка.

1. Настройки:

Это меню используется для настройки цвета фона рабочего пространства, файла 3B (поколение Autop.cfg), языка и обработки звукового сигнала тревоги.

2. Имитация резки

После импорта файлов и перед формальной резкой, для страховки, сначала имитируйте резку, чтобы убедиться, что ее графика (особенно коническая и верхняя-Нижняя различные Контурные заготовки) и нулевые координаты верны, избегайте скрапpred заготовки для программирования халатности или неправильной обработки параметров набора. Операции следующие:

① Нажмите, чтобы войти, он отобразит коробку выбора файла, пользователь может выбрать любую папку в качестве папки обработки, а затем выбрать имя файла, которое вы хотите имитировать процесс выбора, В поле выбора файла справа вы можете увидеть предварительный просмотр изображения. Если вы хотите изменить имя файла, удалить, изменить или создать новый файл 3B, нажмите правую кнопку мыши в соответствии с желаемой опцией.

②Ввод вручную 3 B команда:

Иногда резка некоторых простых заготовок, таких как круг или квадрат, и т. Д. Needn' T программирование, непосредственно вручную ввод 3 B команды, методы работы следующие:

В главном меню нажмите клавишу [3B]Edit, команда hen input 3B в стандартном формате. Например: B3000B4000B4000GYL2, если координата vale равна нулю, может быть опущена.

③ Наведите курсор на командный файл 3B, который необходимо сделать для имитации резки. Нажмите Enter, чтобы показать графику заготовки. Если пропорция графики слишком большая или слишком маленькая, не для наблюдения, нажмите +, -клавиши для настройки. Если расположение графики неправильное, нажмите клавиши со стрелками влево, вправо, вверх и вниз, PgUp и PgDn для настройки. Вы также можете перемещаться по графической области, использовать колесо для регулировки размера изображения, удерживая мышь влево или вправо.
