Контроллер высокого и низкого уровня/переключатель контроля уровня

Контроллер высокого и низкого уровня/переключатель контроля уровня

Во-первых, обзор:

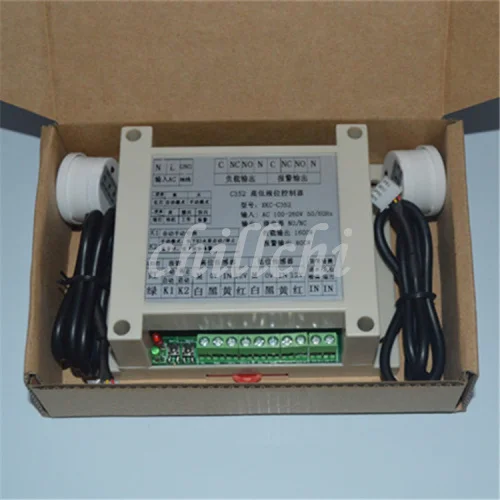

DJL-C352Регулятор уровня жидкости высокого и низкого уровняБесконтактный датчик уровня жидкости может использоваться в сочетании с DJL-Y25, также может быть объединен с другим датчиком уровня жидкости с плавающим шаром, используемым для достижения уровня жидкости контейнера, слишком мало, датчик уровня жидкости, сигнал тревоги низкого уровня жидкости, излучаемый, когда насос начинает автоматически уровень жидкости, Уровень жидкости достигает определенного датчика высокого уровня высоты, посылает сигнал на насос автоматически прекращает работу, чтобы реализовать автоматический уровень функции контроля контейнера. Способность контроллера самозащиты с насосом для остановки обнаружения перекачки воздуха, обнаружение высокого переливания, обнаружение таймаута смыва; Управление ручным режимом может управлять различными насосами, также может управлять автоматическим режимом водяного насоса; несколько режимов вывода, мощность управления выходной нагрузкой до 1600 Вт, Весь путь управления выходным сигналом до800W, Есть нормально открытый релейный выход, но и обмен110VИли220VВыход. Полный набор функций контроллера, подходит для широкого спектра применений.

Два, характеристики:

1Совместимость и использование различных датчиков уровня жидкости;

ДваИ способность защиты, с водонепроницаемой защитой и водяным насосом обнаружения свободного хода с выходом.4Будильник сверхурочной работы;

ТриРелейный выход, может быть применен для различных контроля нагрузки;

ЧетыреУправление диверсификацией, может быть ручным или автоматическим режимом управления насосом;

ПятьУстановка проста и удобна, может быть установлена и установлена с помощью винтов, а также может быть установлена в электрической коробке;

Три, электрические параметры:

Модель

DJL-C352

Название

C352Автоматический контроллер для высокого и низкого уровня жидкости

Входное напряжение

AC100V-220V,50/60 Гц

Рабочее напряжение

DC12V

Рабочий ток

Рабочий ток меньше или равен110 мАПотребление статического тока меньше или равно.20mA

Мощность нагрузки

1.6KWСледующее (перегрузка или для трехфазного водяного насоса необходимо установить контактор переменного тока)

Выходной сигнал тревоги

800 Вт (резистивная нагрузка) Нормально открытый нормально закрытый выход

Выход режим

Реле нормально открывается нормально закрытый или ACAC110V/220VДва типа2Выберите один выход

Вход сигнала

Низкий Уровень входного сигнала;

Высокий входной;

Входной сигнал обнаружения холостого хода насоса;

Входной сигнал тревоги перелива;

Искусственное головка интерфейс напряжения

DC 12V

Рабочая температура

-10 ~ 75C

План измерения

115*90*40 мм

Вход сигнала и релейный выход:

Вход сигнала

Нагрузки

Сигнал тревоги государства

Выходной сигнал тревоги

Вплоть до 0, Как0

Обычно открываются и закрываются, обычно закрываются.

Робин

Кольцо

Вплоть до 0, Как1

Обычно открываются и закрываются, обычно закрываются.

Вплоть до 1, Как0

Обычно открываются и закрываются, обычно закрываются.

Высокая переливу-1 шт.

Обычно открываются и закрываются, обычно закрываются.

Вплоть до 1, Как1

Нормально открытый, нормально закрытый

Сигнал тревоги, выход нагрузки: нормально открытый, нормально закрытый

(Реле выключено, выключено для защиты)

Вплоть до 1, Как0

Нормально открытый, нормально закрытый

Обнаружения воды 0В тех случаях, когда

Нормально открытый, нормально закрытый (реле выключено, выключено для защиты)

Четыре основные функции:

1.Автоматический контроль уровня воды:Уровень воды ниже, чем индукционный зонд низкого положения, автоматический запуск водяного насоса, уровень воды поднимается в высокое положение, автоматическое закрытие водяного насоса.

2.Задержка холостого хода насоса:После запуска, например, обнаружения водопроводных труб, задержка3-5 летМинут, чтобы закрыть насос. В процессе перекачки воды, такой как поток воды3Секунд или больше, затем немедленно отключите насос.

ТриАвтоматическое отслеживание источника воды:На холостом ходу после того, как насос останавливается каждые два часа, чтобы начать водяной насос, водяной насос до полной остановки.

4.Насос таймаута защиты:Непрерывная Автоматическая откачка более5Автоматическая остановка насоса. Индикатор работы светильник быстро мигает, можете нажатьK2Ключ для остановки или автоматического восстановления задержки.

ПятьРучная автоматическая ручка переключения:Контроллер по умолчанию запускается в автоматический режим работы.K1Ключ для переключения режима работы, красный светильник-это автоматический режим, красный светильник используется в качестве ручного режима.

ШестьБесконтактный Индуктивный датчик: Бесконтактная технология емкостного зондирования и специальный чип индукционного управления, зонд имеет прочную, сильную способность анти-помех, чувствительный, не соприкасается с жидкостью, устойчивость к коррозии, безопасность и охрана окружающей среды без загрязнения.
