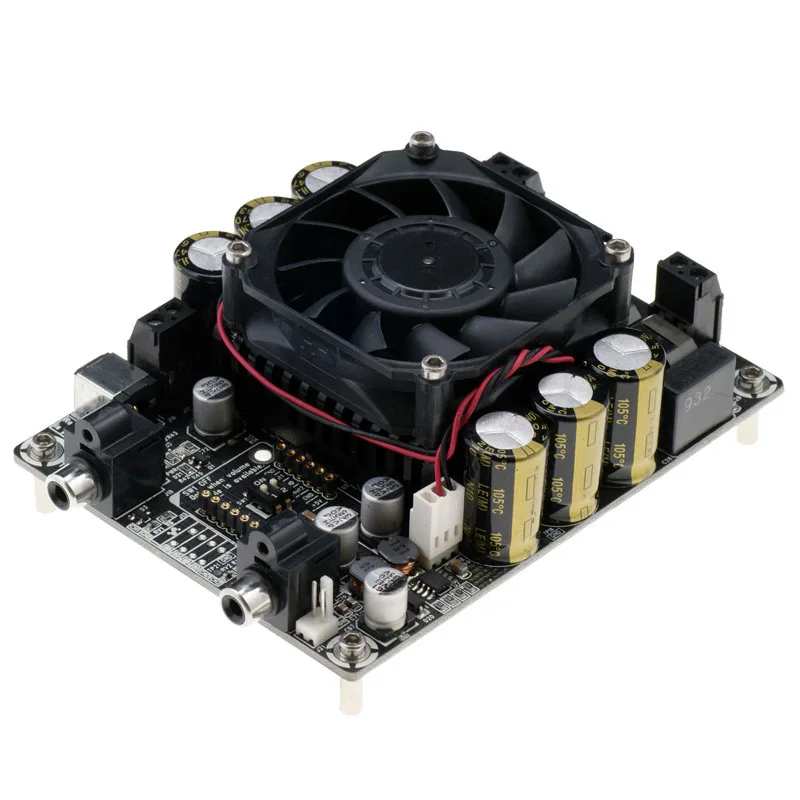

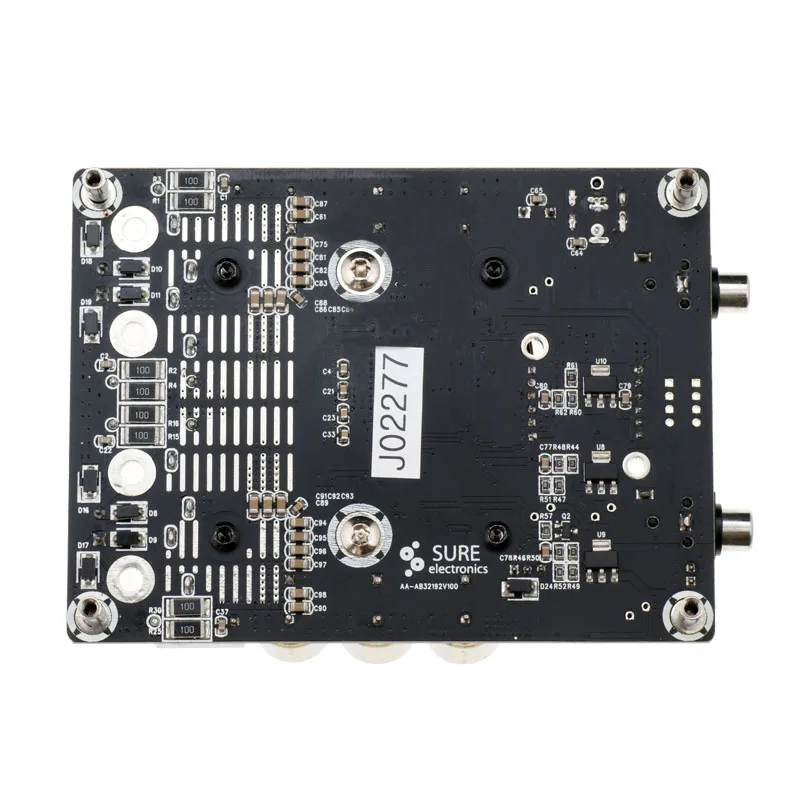

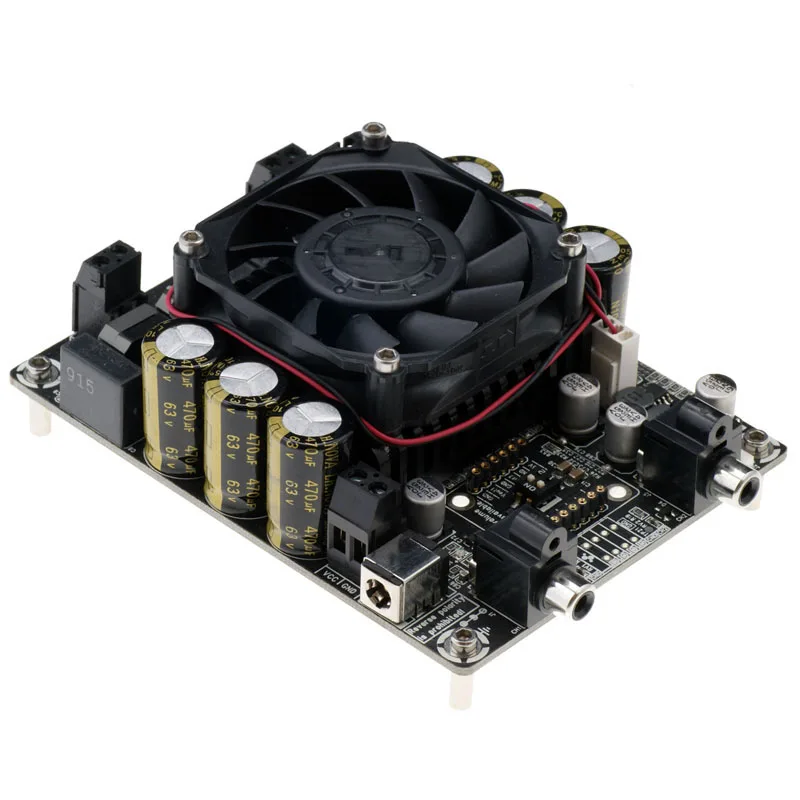

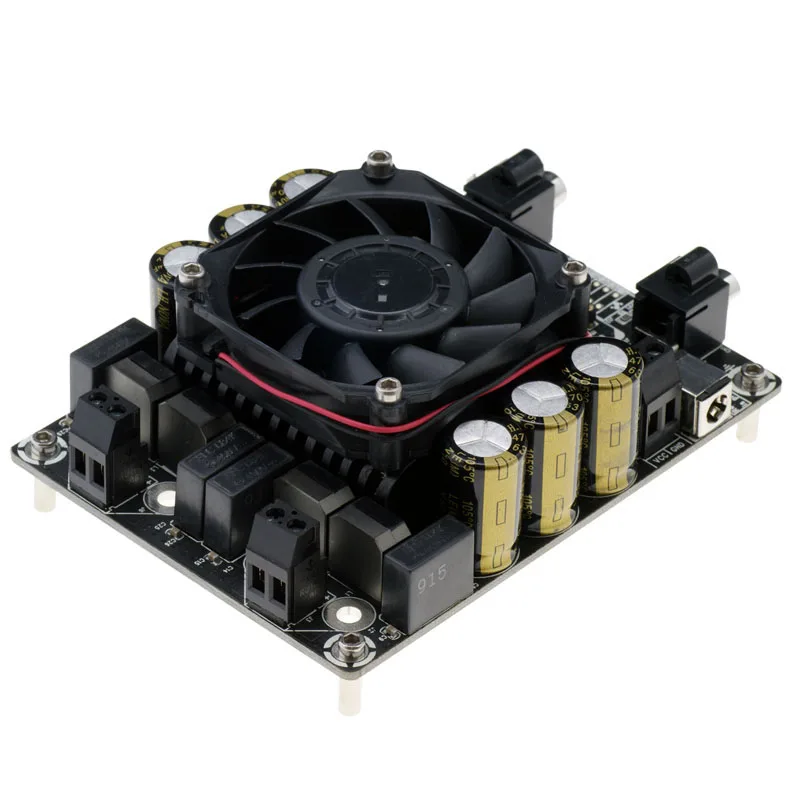

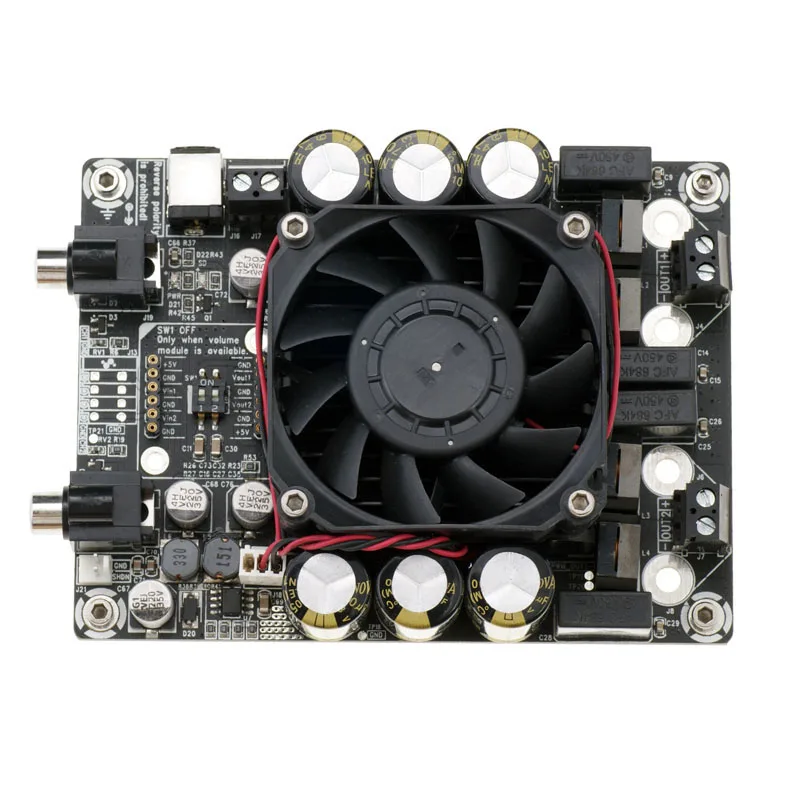

2x300 Вт двухканальный TAS5630B чистый задний Класс D плата цифрового усилителя

2x300 Вт двухканальный TAS5630B чистый задний Класс D плата цифрового усилителя

После новой версии 2x300W усилитель мощности платы с размером 6X4.5, мы также приносим новые компактные продукты в DIYers.

Слушайте музыку, как никогда раньше, со 100 Вт на канал аудиофилового класса TAS5630. Amp включает в себя тихий вентилятор для бега, чтобы все было прохладно.

Он наследует свою оригинальную высокопроизводительную основу, включая поддержку двухканального одновременного вывода 300 Вт RMS @ 4Ohm,low THD + N, high SNR, питание с входом музыкального сигнала.

Наиболее важным изменением является уменьшение размера вплоть до 4,8 дюймов X 3,6 дюймов X 1,8 дюймов, которая улучшает плотность мощности и помочь экономии пространства в дизайне в режиме воспроизведения аудио системы.

Кроме того, также введена функция вентилятора контроля температуры.

Вентилятор работает, когда температура радиатора достигает до 45 градусов Цельсия и останавливается, когда температура уменьшается до 40 градусов Цельсия.

Таким образом, звуковой шум и Потеря холостого хода, вызванные вентилятором, могут быть опущены, когда Выходная мощность RMS является умеренной.

Особенности:

АппликаТион:

Электрические Параметры:

Характеристики типичные @ + 25 ℃, питание от 48 В постоянного тока, если не указано иное. Технические характеристики

Подлежит изменению без уведомления.

Параметр

Условия

Мин.

Тип.

Макс.

Блоки

Питание

-

25

48

-

Постоянный ток

Простое Мощность

SD плавающий, вентилятор на

-

6,2

10

W

SD плавающий, вентилятор выключен

-

4,8

7

W

В режиме ожидания Мощность

SD подключен к GND, вентилятор выключен

-

0,9

2

W

Максимальный ток

600 Вт @ 4Ohm

-

13,5

-

А

Эффективность

300 Вт @ 4Ohm

91

-

96

%

Минимальная сопротивления нагрузки

-

-

3,5

-

Ω

Частота переключений

SD плавающей

-

400

-

КГц

Вентилятор для активного отдыха @ Температура

-

-

50

-

℃

АудиоПараметры:

Параметр

Условия

Мин.

Тип.

Макс.

Блоки

Коэффициент усиления

-

28

30

32

ДБ

Входная чувствительность (RMS)

@ 4Ω, 300 Вт, 1 кГц

-

1,2

-

V

Вход сопротивление

-

-

10

-

КОм

Выход Мощность

@ 4Ω THD + N 1%

-

246

-

W

@ 4Ω THD + N 10%

-

300

-

W

Пропускная способность @ ± 3dB

@ 4Ω

20

-

20K

Гц

Коэффициент нелинейных искажений

@ 4Ω, 1 Вт, 1 кГц

-

0,07

-

%

@ 4Ω, 10 Вт, 1 кГц

-

0,028

-

%

Выход Шум уровня

A-взвешивание, вход подключен к GND

-

250

-

& Micro; V

Отношение сигнал/шум

246W @ 4Ω THD + N 1%

-

89

-

ДБ

Типичные графики производительности:

Амплитудно-Частотная характеристика:

Шум Пол:

THD + N VS частота:

Термальность изображения:

Подключение:

Посылка Содержание:

2x300 Вт аудио усилитель класса D плата x 1
