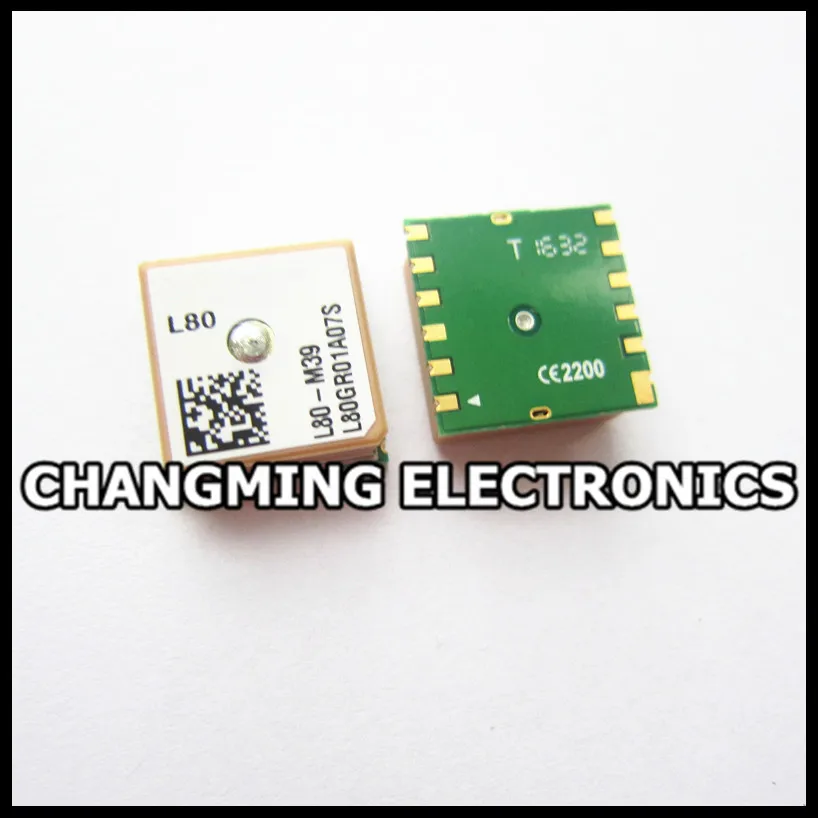

Модуль GPS L80 встроенный с патч антенной чип MTK3339 TTL замена FGPMMOPA6H PA6H PA6C(100% бесплатная

  L80Это ультратонкий GPS POT (патч сверху) модуль со встроенной 15,0*15,0*4,0 ММ Патч-антенной. Благодаря этой экономичной конструкции L80 стал передовым модулем для миниатюрных устройств. Посылка LCC интегрирована с патч-антенной, L80 обладает исключительной производительностью как при приобретении, так и при отслеживании.   Сочетая передовые AGPS под названием EASY (Встроенная система помощи) и проверенную технологию AlwaysLocate, L80 обеспечивает высокую производительность и полностью соответствует промышленному стандарту. Легкая технология гарантирует, что L80 может рассчитать и предсказать орбиты автоматически с помощью данных эфемеров (до 3 дней), хранящихся во внутренней флэш-памяти, таким образом, L80 может быстро зафиксировать положение даже на уровне внутреннего сигнала с низким энергопотреблением. С AlwaysLocate echnology L80 может адаптивно регулировать время ВКЛ/ВЫКЛ для достижения баланса между точностью позиционирования и энергопотреблением в соответствии с условиями окружающей среды и движения.   L80Поддерживает функцию автоматического переключения антенны. Он может достичь переключения между внутренней патч-антенной и внешней активной антенной. Кроме того, он сохраняет позиционирование во время процесса переключения.   Благодаря крошечному дизайну, высокой точности и чувствительности, L80 идеально подходит для широкого спектра приложений M2M, таких как портативное устройство, автомобильное, персональное отслеживание, безопасность и промышленная PDA, особенно подходит для специальных приложений, таких как GPS мышка и OBD. Основные преимущества * Встроенная патч-антенна: 15,0*15,0*4,0 мм

* Чрезвычайно компактный размер: 16,0*16,0*6,45 мм

* Функция автоматического переключения антенны

* Поддержка защиты от короткого замыкания и обнаружения антенны

* Встроенный LNA для лучшей чувствительности

* EASY TM, передовая технология AGPS без внешней памяти

* Ультра низкое энергопотребление в режиме отслеживания, 20 мА

* AlwaysLocate ?, интеллектуальный контроллер периодического режима

* LOCUS, innate logger решение без необходимости хоста и внешней вспышки

* Высокая чувствительность, 165dBm @ отслеживание,-148dBm @ приобретение

* 66 каналов сбора, 22 канала отслеживания

* Поддержка DGPS, SBAS (WAAS / EGNOS / MSAS / GAGAN)

* Анти-помех, мульти-тон активное подавление помех

Общие характеристики

Булавки назначение:

Определение типа:

L80 общее описание

Основные характеристики:

Механический Габариты:

Преимущества L80 ' S Механические Размеры:

1. Компактный форм-фактор L80 составляет всего 16,0 мм x 16,0 мм x 6,45 мм, а патч-антенна находится в верхней части L80. Таким образом, это может сэкономить больше места для клиента'Печатных плат. 2. С LCC посылка интегрирована с 15x15x4 мм патч-антенной, L80 имеет высокий уровень производительности как в приобретении, так и в отслеживании. Толщина соединительной антенны составляет 4 мм, что не только повышает точность позиционирования, но и позволяет избежать помех от других компонентов или внешних сред. Аппаратные средства Архитектура: Встроенное программное обеспечение: Протокол • Стандарт NMEA 0183 V3.01 • Частный протокол MTK: PMTK Настраиваемых режимов работы • UART: регулируемый 4800 ~ 115200bps (по умолчанию: 9600bps) • Скорость обновления: 1 Гц (по умолчанию), до 10 Гц • Выбираемые выходные сообщения NMEA • Настраиваемый режим периодического ожидания L80 Особенности Приемник Производительность: EASY™, передовая технология AGPS без необходимости внешней памяти Встроенная Соединительная антенна: 15,0x15,0x4,0 мм Автоматический антенный функция переключения Поддержка защиты от короткого замыкания и обнаружения антенны Встроенный LNA для лучшей чувствительности Чрезвычайно низкое энергопотребление, режим отслеживания 20mA @ AlwaysLocate™, интеллектуальный контроллер периодического режима LOCUS, innate logger решение без необходимости хоста и внешней вспышки Высокая чувствительность, -165dBm @ отслеживание, -148dBm @ приобретение 66 каналов сбора, 22 канала отслеживания Поддержка DGPS, QZSS, SBAS (Васс/EGNOS/MSAS/GAGAN) Анти-помех, мульти-тон активное подавление помех Преимущества пайки (1): 1. L80-это GPS POT (патч сверху) модуль. Его антенна поверхностного монтажа'Точка подачи s встроена в печатную плату. Поэтому точка подачи вогнута, а не выпуклая. Нет необходимости выбрасывать точку подачи. 2. L80 имеет 12 контактов, которые очень практичны и просты для пайки SMD. В то же время, штыри легко припаяла вручную, из-за его Большие Размеры (длина = 1,5 мм; Ширина = 1,0 мм). Преимущества пайки (2): 1.L80 можно легко паять во все виды оценочных плат через пять кабелей (RXD,TXD,VCC,GND и V_BCKP), что удобно для различных клиентов, чтобы оценить модуль'Производительность на своих досках. 2. На основе простого дизайна и маленького размера, модуль L80 подходит для специальных приложений, таких как GPS мышка, OBD и т. Д. Self_AGPS легкая технология (1): EASY™-это аббревиатура для встроенной системы помощи для быстрого позиционирования. Благодаря технологии EASY™, двигатель GPS может автоматически рассчитать и предсказать Один глазок (до 3 дней), когда питание включено, а затем сохранить предсказанную информацию в памяти. Таким образом, двигатель GPS может использовать информацию для позиционирования позже, если нет достаточно информации, полученной со спутника. Эта функция будет полезна для позиционирования и улучшения TTFF в условиях внутреннего или городского условий. Self_AGPS легкая технология (2): TTFF сравнение Автоматический антенный переключение Функция Антенна поверхностного монтажа Состояние: Примечания: 1. Патч-антенна используется по умолчанию, и «открытый» отображается в предложении GPTXT NMEA. 2. Модуль L80 с патч-антенной может достичь 3D фиксации даже внутри бетонных зданий. Примечания: 1. Когда внешняя активная антенна подключена хорошо, модуль L80 автоматически переключается на использование внешней активной антенны. Модуль L80 поддерживает позиционирование во время процесса переключения. 2. «ок» будет отображаться в предложении GPTXT NMEA, что означает, что внешняя активная антенна хорошо работает. Состояние внешней активной антенны (2): Примечания: 1. Когда внешняя активная антенна удаляется, внутренняя коммутационная антенна модуля L80 автоматически начнет действовать из-за функции переключения антенны. Во время процесса ПЕРЕКЛЮЧЕНИЯ МОДУЛЬ L80 сохраняет позиционирование. 2. «открытый» будет отображаться в предложении GPTXT NMEA в это время. Состояние внешней активной антенны (3):

Примечания: 1. Если внешняя активная антенна коротко замыкается или повреждена, модуль L80 будет использовать внутреннюю коммутационную антенну автоматически. Нет необходимости беспокоиться о фиксации положения, потому что модуль L80 постоянно позиционируется во время процесса переключения. Самое главное, что вам нужно проверить внешнюю действующую антенну и узнать причину, когда в предложении NMEA появится «короткая». 2. На данный момент в предложении GPTXT NMEA будет отображаться «короткое». Периодической Режим ожидания: Режим периодического ожидания может периодически контролировать время включения/выключения GPS, чтобы уменьшить среднее энергопотребление, и время вкл/выкл может быть настроено с помощью команды PMTK. Подробнее см. На рисунке ниже. Режим периодического ожидания может быть введен, отправив следующую команду PMTK. $ PMTK255, тип, время работы, время сна, время второго запуска, время второго сна Примечания: 1. Как правило, gps-модуль переходит в режим периодического действия после успешного фиксации положения. Но если приобретение не удалось, gps-модуль все еще может войти в этот режим. 2. Если во время работы не удается получить GPS, чтобы обеспечить успех повторного приобретения, лучше установить более продолжительное время повторного запуска. Пример: PMTK225, 2, 3000, 12000, 18000, 72000*15 с временем ожидания 3s и временем сна 12s в режиме периодического ожидания. Средний ток составляет около 4,8 мА. Всегда найти Технология: AlwaysLocate™-это интеллектуальный контроллер периодического режима. L80 может адаптивно регулировать время ВКЛ/ВЫКЛ для достижения баланса между точностью позиционирования и энергопотреблением в соответствии с условиями окружающей среды и движения. Таким образом, среднее энергопотребление ниже в режиме энергосбережения AlwaysLocate™, чем в режиме периодического энергосбережения. Типичная Средняя мощность 3.0ма. L80 vs Ucompany MAX-6X:
