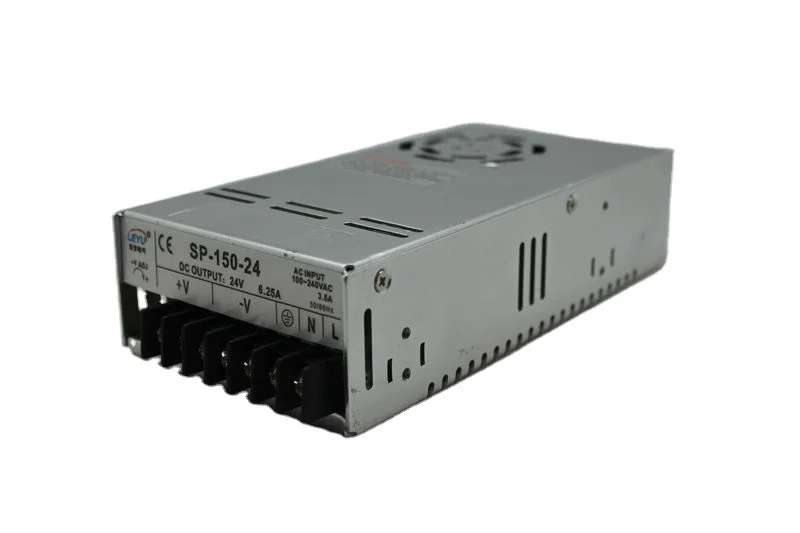

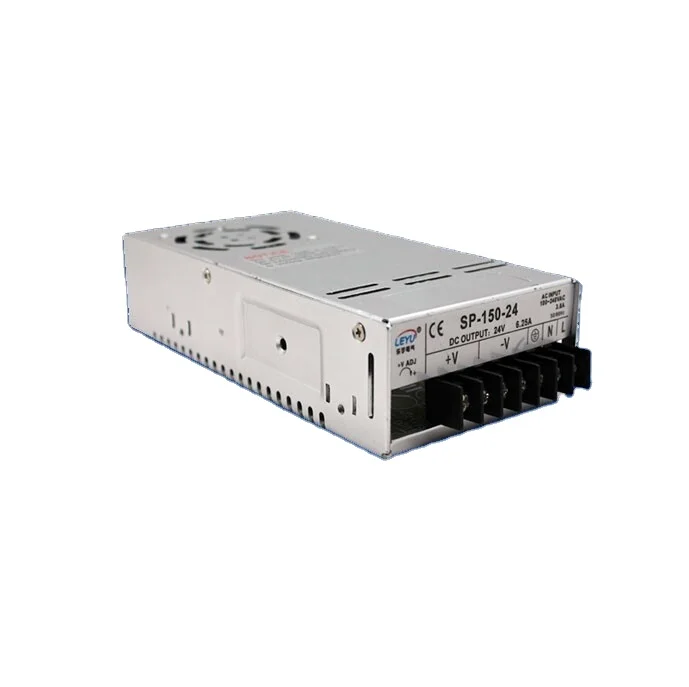

Китайский поставщик Вэньчжоу полный диапазон входного SP-150-27 AC DC одиночный выход импульсный источник питания

150 Вт одиночный выход с функцией PFC SP-150 серии

Особенности:
· Универсальный вход переменного тока/полный диапазон
· Встроенная активная Функция PFC, PF> 0,93
100% испытание на полную нагрузку
· Защита: короткое замыкание/перегрузка/перенапряжение/

Защита от перегрева
· Встроенная схема ограничения постоянного тока
· Светодиодный индикатор для включения питания
· Дистанционное управление ВКЛ-ВЫКЛ (опционально)
· Фиксированная частота переключения при PF: 67KHzPWM: 134 кГц
· 2 года гарантии

Технические характеристики

Выход

Модель

SP-150-5

SP-150-7.5

SP-150-12

SP-150-13.5

SP-150-15

SP-150-24

SP-150-27

SP-150-48

DC Напряжение

5V

7,5 V

12V

13,5 V

15В

24V

27 Вт

48V

Номинальный ток

30A

20A

12.5A

11.2A

10A

6.3A

5.6A

3.2A

Постоянная сила тока

0-30A

0-20A

0-12.5A

0-11.2A

0-10A

0-6.3A

0-5.6A

0-3.2A

Номинальная Мощность

150W

150W

150W

151,2 W

150W

150W

151,2 W

153,6 W

Пульсация и Шум

100mVp-p

100mVp-p

100mVp-p

100mVp-p

100mVp-p

150mVp-p

150mVp-p

250mVp-p

DC Диапазон регулировки

-5% + 10%

-5% + 10%

-5% + 10%

-5% + 10%

-5% + 10%

-5% + 10%

-5% + 10%

-5% + 10%

Напряжение толерантность

± 2%

± 2%

± 2%

± 2%

± 2%

± 1%

± 1%

± 1.0%

Нестабильность выходного напряжения

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

Регулирование нагрузки

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

Настройка, подъем, время ожидания

600 мс, 30 мс, 20 мс при полной нагрузке

Входной сигнал

Напряжение диапазон

85 ~ 264 VAC47-63Hz 120 ~ 370VDC

Переменного тока

2.5A/115 VAC1.2A/230VAC

Коэффициент мощности

PF> 0,93/230VAC,PF> 0,98/115VAC при полной нагрузке

Эффективность

75%

79%

80%

80%

81%

83%

84%

84%

Пусковой ток

Холодный запуск 40A/230VAC

Ток утечки

<2ма/240VAC

Защита

Защита от перегрузки

105%-150%

Тип защиты: ограничение постоянного тока, автоматически восстанавливается после удаления неисправности

По сравнению с Напряжение

110% ~ 135%

Тип защиты: выключение o/p напряжения, повторное включение для восстановления

Над темп.

TSW1 (транзистор питания) при температуре. В 95 ± 5 C выключение o/p температура напряжения. <95 ± 5 CO/I автоматическое восстановление.

Окружающая среда

Работая Temp. Влажность

-10C ~ + 50C; 20% ~ 90% RH

Температура хранения. Влажность

-20C ~ + 85C; 10% ~ 95% RH

Темп. Коэффициент

± 0.03%/C(0 ~ 50C)

Вибрация

10~500 Гц, 2G 10 мин./1 цикл, период для 60 мин, каждый вдоль осей X, Y, Z

Безопасность

Выдерживать Напряжение

I/P-O/P:3KVAC I/P-O/P: 1,5 KVAC O/P-FG: 0,5 KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG:100 м Ом/500 В постоянного тока

Стандарт

Безопасность Стандартный

Дизайн относится к UL1950,TUV EN60950

EMC Стандартный

Дизайн относится к EN55022,EN61000-3-2,-3,EN61000-4-2,3,4,5,6,8,11;ENV50204,EN55024

Другие

Измерение

199*99*50 мм (Д * Ш * В)

Вес

0,75 кг

Обратите внимание

1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25С температуры окружающей среды.

2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 & Prime; Витая пара-провод прерывается с 0.1μ & 47μ параллельным конденсатором.

3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки.

4. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно по-прежнему соответствует директивам EMC.
