Инфракрасная паяльная станция T-962 800 Вт 180*235 мм T962 для BGA SMD SMT оборудование духовки

Инфракрасная паяльная станция T-962 800 Вт 180*235 мм T962 для BGA SMD SMT оборудование духовки

Инфракрасный обогреватель IC SMD BGA Reflow, 1 шт., T-962

Духовое оборудование 180 м T962 ремонтная станция подогрева

Особенности:

1. T962-это печь для заправки с микропроцессором. Устройство питается от

Стандартный 110VAC 50/60HZ (модель 220VAC доступна). Пользовательский интерфейс реализован

Посредством клавиш ввода T962 и ЖК-дисплея. Предварительно установленные режимы нагрева выбираются пользователем

Взаимодействие с прогрессом теплового цикла наблюдается на ЖК-дисплее.

2. Эта автономная станция оплавления обеспечивает безопасные методы пайки и манипуляции

SMDBAG и других небольших электронных деталей, установленных на сборке печатной платы. T962 may

Используется для автоматического «повторного потока» припоя, чтобы исправить плохие Паяные соединения, удалить/заменить плохие

Компоненты и комплектные небольшие инженерные модели или прототипы.

3. Оконный ящик предназначен для удержания заготовки. Точность теплового цикла

Поддерживается замкнутым микрокомпьютерным управлением с помощью инфракрасных нагревателей, термопары

И циркулирующий воздух.

4. T962 прост в использовании, процесс пайки полностью автоматический определяется

Предопределенные тепловые циклы.

И автономный микропроцессорный контролируемый IC НАГРЕВАТЕЛЬ и наладочная станция для пайки

. Использует до 800 Вт энергоэффективного инфракрасного нагрева и циркуляции воздуха для повторного потока припоя в большом180 × 235 ммПлощадь.

Предварительно определены параметры восьми (8) циклов пайки

Циклы пайки выбираются клавиатурой, а ход отображается на ЖК-дисплее T962.

Один оконный ящик вмещает сборки в нагревательной камере,

Дизайн T962 эргономичен, практичен и прост в эксплуатации.

Весь процесс пайки завершается автоматически отРазогрев,ЗамочитьИРефлоуЧерезОхлаждение.

Дизайн T962 эргономичен, практичен и прост в эксплуатации.

T962-это экономичное решение для переделки от одиночных пробежек до производства небольших партий по требованию.

Светильник вес и небольшой след ноги позволяет T962 быть легко стоять стенд транспортировать или хранить.

5. T962 Может припаять большинство мелких частей печатных плат с боковой или двусторонней стороны, т. Е. : CHIPSOPPLCCQFPBGA

И т. Д.; Может использоваться для твердой резинки продукта, поворота печатной платы горячего старения, поддержания

Печатная плата и так далее. Удовлетворяйте потребности «Академии», «малого заказа» и «в целом

Развитие предприятия и компании».

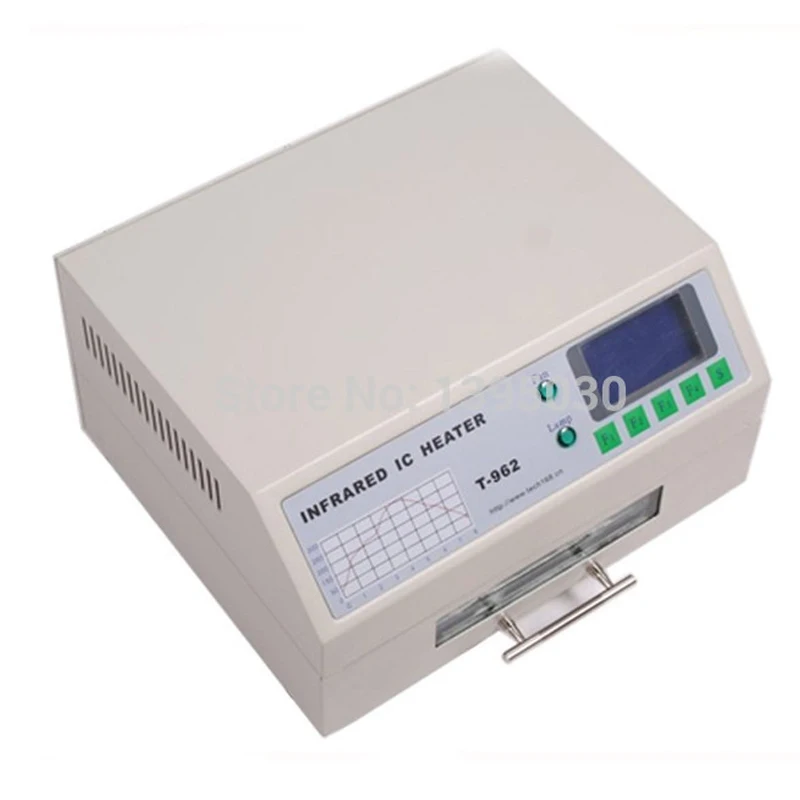

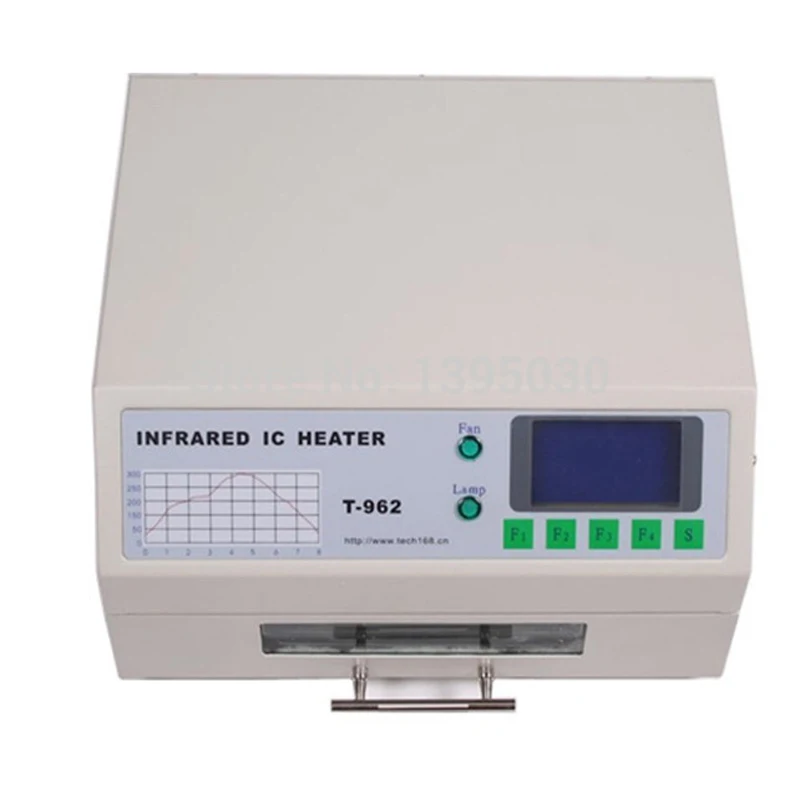

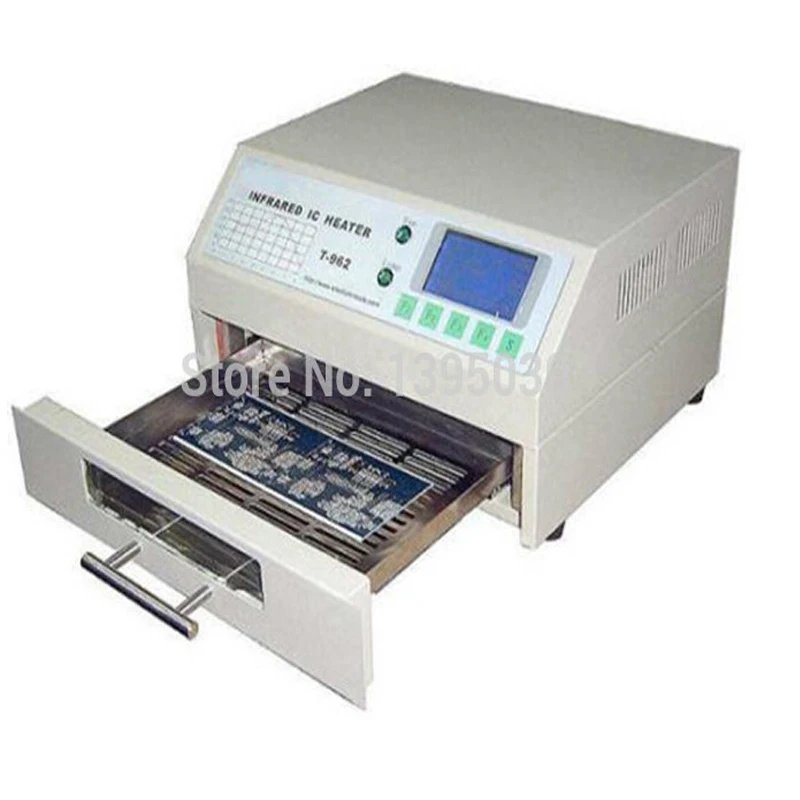

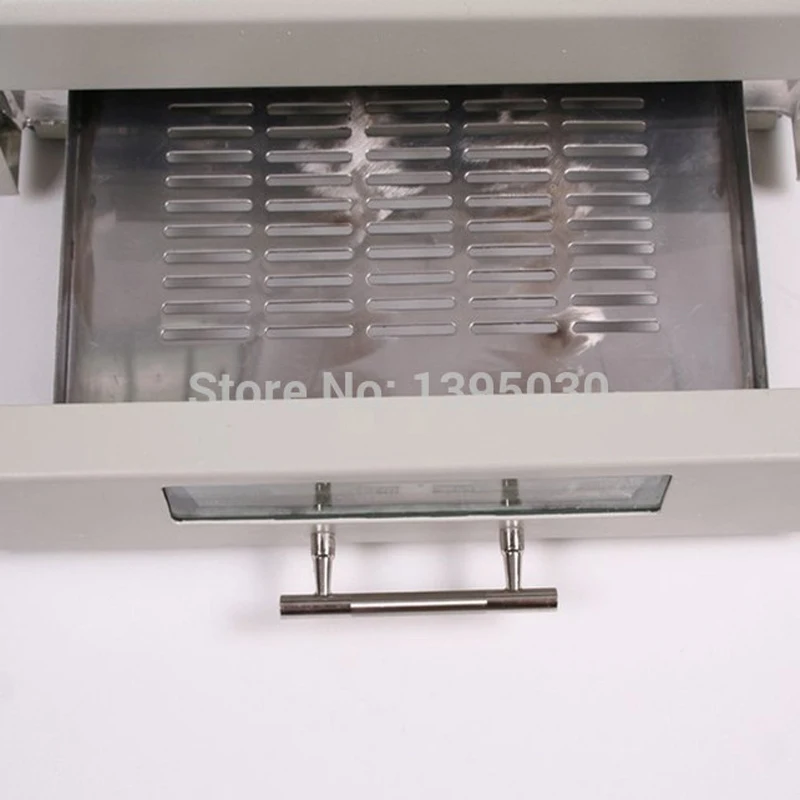

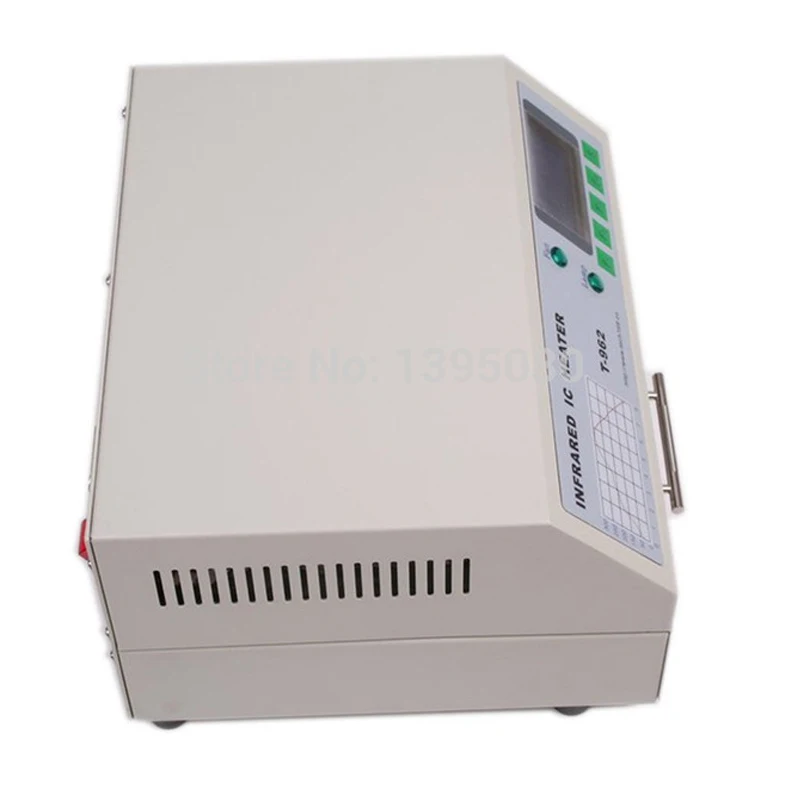

Изображение:

Спецификация:

Модель: T-962
Напряжение питания: 220 В переменного тока/50 Гц
Выходная мощность: 800 Вт
Максимальная площадь пайки: 180 × 235 мм
Диапазон температур: 100 °C-350 °C
Время цикла: 1-8 мин
Размеры: 31x29x17 см

Начальная настройка и регулировка T962:

1. Поместите T962 на соответствующий уровень изолированной рабочей зоны.

2. Убедитесь, что рабочее пространство хорошо вентилируется (могут потребоваться вытяжные вентиляторы),

3. Для защиты от тепла допускается не менее 20 мм между T962 и его окрестностями.

4. Убедитесь, что рабочий ящик открывается и закрывается плавно и без препятствий

5. Найдите поставляемый Универсальный шнур питания и подключите его от заднего фартука к источнику питания переменного тока.

6. Найдите и нажмите кнопку включения, засветильник ЖК-дисплей, включится T962.

Нажмите кнопку «s», главное меню появится на ЖК-дисплее.

Нажмите “F4”, чтобы выбрать английское меню

В главном меню

Нажмите кнопку «F3» для выбора различной температурной волны. Пример выбора wave1

Нажмите кнопку «F3» еще раз, вы увидите параметры выбора температурной волны:

Выбор: Сортировка паяльной пасты, температура пайки, время и т. д. пример:

После завершения выбора нажмите кнопку «F4», чтобы вернуть предыдущую страницу. Нажмите температурную волну, которую проводит клавиша F1, чтобы сделать выбор автоматически.

Когда он заканчивается, работа автоматически отключится, и предупреждающий зуммер работает.

На главной странице меню нажмите кнопку «F2» ручной работы

Нажмите кнопку «F1», чтобы начать охлаждение, снова нажмите клавишу F1/S, чтобы остановить. Нажмите кнопку «F2», чтобы начать нагрев, нажмите клавишу F2/S еще раз, чтобы остановить.

Выбор волнового цикла

Нажмите кнопку «S», чтобы выбрать рабочий интерфейс после включения, нажмите кнопку «F4», чтобы выбрать другую языковую категорию.

После того, как мы предоставим восемь различных волн, пожалуйста, выберите один в соответствии с вашим запросом. Нажмите F1/F2, чтобы выбрать другую волну, нажмите F3, чтобы изучить различные параметры волны, нажмите 4, чтобы подтвердить волну, которую вы выбрали.

Wave one, используйте то же самое с 85Sn/15Pb 70 Sn/30Pb

Вторая волна, используйте то же самое с 63Sn/37Pb 60 Sn/40Pb

Волна три, используйте то же самое с Sn/Ag3.5; Sn/Cu 75 Sn/Ag4.0/Cu.5

Четвертая волна, используйте то же самое с Sn/Ag2.5/Cu.8/Sb.5; Sn/Bi3.0/Ag3.0

Волна пять, используйте то же самое с стандартом Красной резинки, твердая, чтобы повернуть температурную волну, Heraeus PD955M.

Волны шесть, семь и семь, используйте то же самое с печатной платой PCB, чтобы починить и т. Д.

Wave seven & ego HT, используйте то же самое с настройкой волнового цикла самостоятельно.

Нажмите кнопку «s» на температурную страницу,

Нажмите кнопку F1/F2, впереди/назад выберите другое время. Нажмите кнопку F3/F4, вверх/вниз, чтобы выбрать разную температуру, нажмите кнопку «s» для сохранения.

При сохранении готово нажмите кнопку «F4», чтобы выбрать температурную волну. Нажмите кнопку «S» для повторения.

Инструкции по эксплуатации

(1) слегка поместите продукт, который будет обработан в ящик духовки на сцену, закройте ящик, нажмите F1 для включения, автоматическая производительность делает выбор тепловой волны, показывает текущее время работы, температуру и температуру на ЖК-экране, И автоматически отмечает образовавшуюся волну температуры.

(2) весь процесс находится под вашим наблюдением, вы можете видеть его у окна ящика, и вы можете видеть данные с ЖК-экрана. Если волна не удовлетворит ваш запрос, измените данные самостоятельно.

(3) предварительно настроенный волновой цикл зависит от температуры паяльной пасты. Вы можете предварительно настроить другой волновой цикл в соответствии с вашими потребностями.

(4) в процессе вы можете нажать «S», чтобы заставить остановиться; По окончании вытяжной вентилятор будет работать автоматически, чтобы остыть, вы также можете принудительно включить вытяжной вентилятор.

(5) завершите пайку, если где-то неисправен, вы можете продать его автоматически снова или продать вручную.

Рекомендации по эксплуатации

(1) Чтобы удовлетворить потребность в пайке обеих сторон печатной платы, в машине есть специальный Конструированный воздуховод вентилятора. Когда обе стороны печатной платы имеют большую разницу в температуре, она может продавать патч в одну сторону, и в то же время она может сохранить другую сторону печатной платы. Чтобы удовлетворить пайку маленькой платы, предварительно вставьте печатную плату размером 10 см * 10 см при пайке маленькой платы и шарика для пайки. Это очень хорошо придаст эффект пайки.

(2) при использовании машины, пожалуйста, предварительно Нагрейте его, если в окружающей среде низкая температура, слишком влажность. Метод: выбрав волновой цикл, сразу запустите аппарат ни с чем в ящике.

(3) внимание: аппарат нельзя использовать для пайки чипов (чипы с металлической инкапсуляцией сильно блестят), И «пластиковая вилка в плате», которая не выдерживает температуру 250 градусов по Цельсию.

(4) о методе измерения температуры машины: Используйте стандартное стекло. Закрепите зонд на лицевой стороне платы PCB (убедитесь, что это лицо), затем поместите плату PCB в ящик, закройте ящик. И тогда вы получите фактическую температуру.

Обслуживание

A. Держите внутреннюю поверхность машины чистой. Пожалуйста, сделайте следующее:

При использовании машины несколько раз, пожалуйста, включите «нагрев» и «вытяжной вентилятор» на две или три минуты, чтобы флюс остался в машине испарения. Он сохранит внутреннюю поверхность машины и стабилизирует ее функцию.

B. При необходимости очистите смотровое стекло ящика.

Предупреждение!

A. Убедитесь, что источник питания подключен к земле.

B. Не выключайте выключатель сразу после использования, убедитесь, что машина охлаждает, а затем выключите выключатель и отключите источник питания.

C. Нет никакого способа удаления дыма, пожалуйста, поместите машину в проветриваемое состояние, чтобы избежать отравления (когда паяльная паста испарится).

D. С изоляциями в машине обращались строго. Не разбирайте устройство, пока не будут приняты меры предосторожности.

Посылка

1 x T-962 IC НАГРЕВАТЕЛЬ
