Наладочная станция YIHUA1000B BGA ремонт материнской платы ноутбука аппарат комплект

Наладочная станция YIHUA1000B BGA ремонт материнской платы ноутбука аппарат комплект

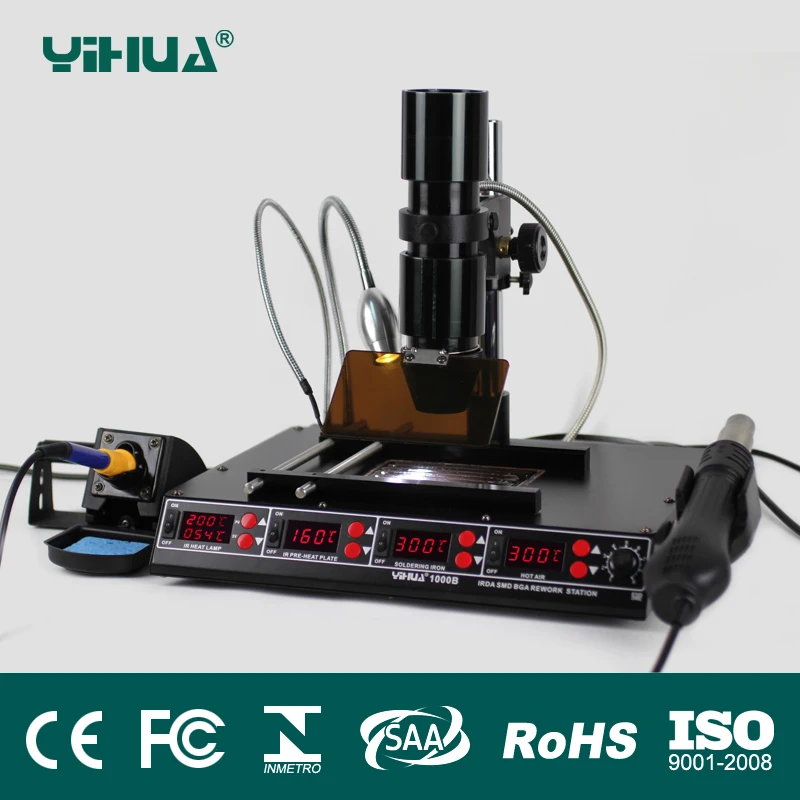

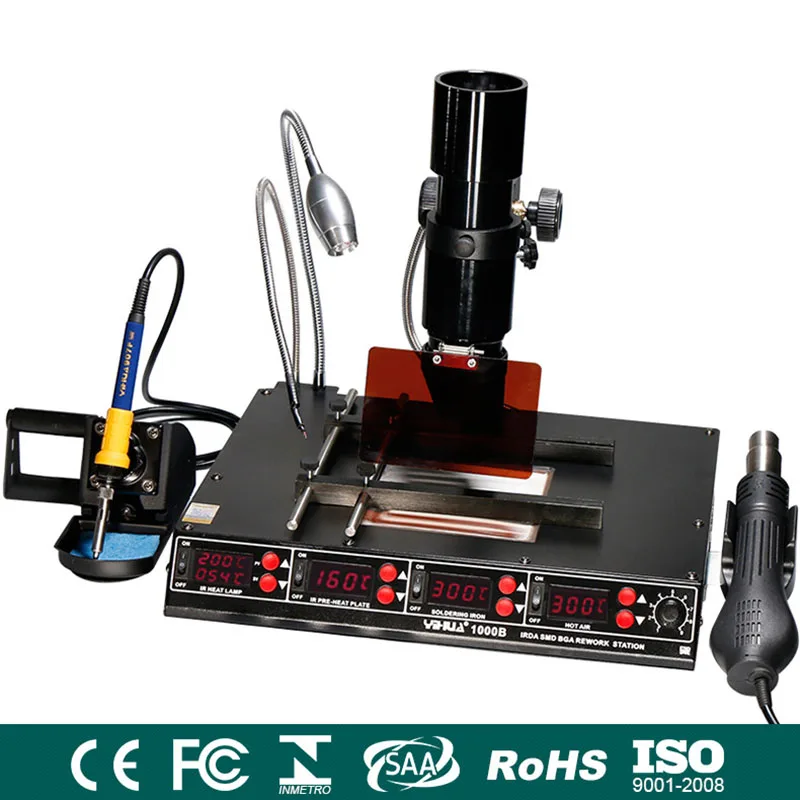

YIHUA 1000B Инфракрасная паяльная станция bga

Особенности

1. С помощью нового микрокомпьютерного процессора SAMSUNG PID программируемая технология контроля температуры и использует инфракрасный источник и оптику для придания тепла отдельным компонентам, не вытесняя другие SMT части путем eddies воздушных токов.

2. Принять инфракрасную технологию сварки, которая независимая разведка, инфракрасная прочность проникновения, компоненты равномерного нагрева, за пределами традиционного нагрева горячего воздуха поклялась, чтобы предотвратить удар от IC окружающих небольших компонентов.

3. Техник сфокусированный инфракрасный нагрев легко нацелен на удаление/замену большинства компонентов и повторную работу.

4. Инфракрасные лампы с источником тепла долговечны, недорогие и легко заменяются.

5. Яркий Тонкий светодиодный индикатор низкого напряжения, безопасность и энергосбережение.

6. Он имеет режим контроля температуры внешнего датчика, который обнаруживается датчиком температуры поверхности IC, эта функция хороша для первокурсников, это безопасный способ защиты компонентов.

7. Компоненты MountTechnology (SMT) размером 15-35 см.

8. Эта машина имеет 540 Вт системы отопления, широко 120 мм * 120 мм.

9. Цвет подогреваемой пластины черный, с точки зрения фоток, черный цвет легко впитывает нагрев, сокращает время разогрева.

10. Мощный дизайн человеческой функции, со следующими функциями

А. Функция коррекции температуры коррекция температурного диапазона-50 °C ~ + 50 °C (аналоговое значение инфракрасной лампы 580).

B. Функция отображения температуры по Цельсию/Фаренгейту

11. У этой машины также есть рециркуляция горячего воздуха и функция паяльника, если у вас есть устройство, вы можете использовать для всех компонентов припоя, де-пайки, предварительного нагрева, ремонта всех компонентов, особенно микрокомпоненты BGA.

Технические данные

Напряжение ac220в ± 10%

Максимальная потребляемая мощность 1415 Вт

Детали предварительной нагревательной станции

Максимальная потребляемая мощность 540 Вт

Светильник, излучающий компоненты, инфракрасная нагревательная пластина

Диапазон температур 50 °C-300 °C/122 °F ~ 572 °F или 50 °C ~ 200 °C/122 °F ~ 488 °F

Светодиодный дисплей

Подогрев area120 * 120 мм

Часть инфракрасной лампы

Максимальная потребляемая мощность 150 Вт

Инфракрасная лампа для излучения на светильник

Температурный диапазон 100 °C-350 °C/212 °F ~ 662 °F

Стабильность температуры ± 1 °C

Светодиодный дисплей

Эффективная площадь облучения 35*35 мм

Поставляется с 2 чашками для объектива, вы можете выбрать два стакана для объектива от 28 мм/38 мм/48 мм.

Деталь паяльной станции

Максимальная потребляемая мощность75 Вт

Нагревательные компоненты импортированный нагреватель

Диапазон температур 200 °C-480 °C/392 °F ~ 896 °F

Стабильность температуры ± 1 °C (Статика)

Наконечник заземления напряжения <2МВ

Сопротивление заземления наконечника <2 Ом

Светодиодный дисплей

Длина ручного кабеля ≥ 100 см

Запасные части горячего воздуха

Максимальная потребляемая мощность 700 Вт

Нагревательные компоненты керамический нагреватель скелетного типа

Тип воздушного потока бесщеточный вентилятор спиральный ветер

Воздушный поток ≤ 130 л/мин

Диапазон температур 100 °C-480 °C/212 °F ~ 896 °F

Стабильность температуры ± 1 °C (Статика)

Светодиодный дисплей

Длина ручного кабеля ≥ 100 см

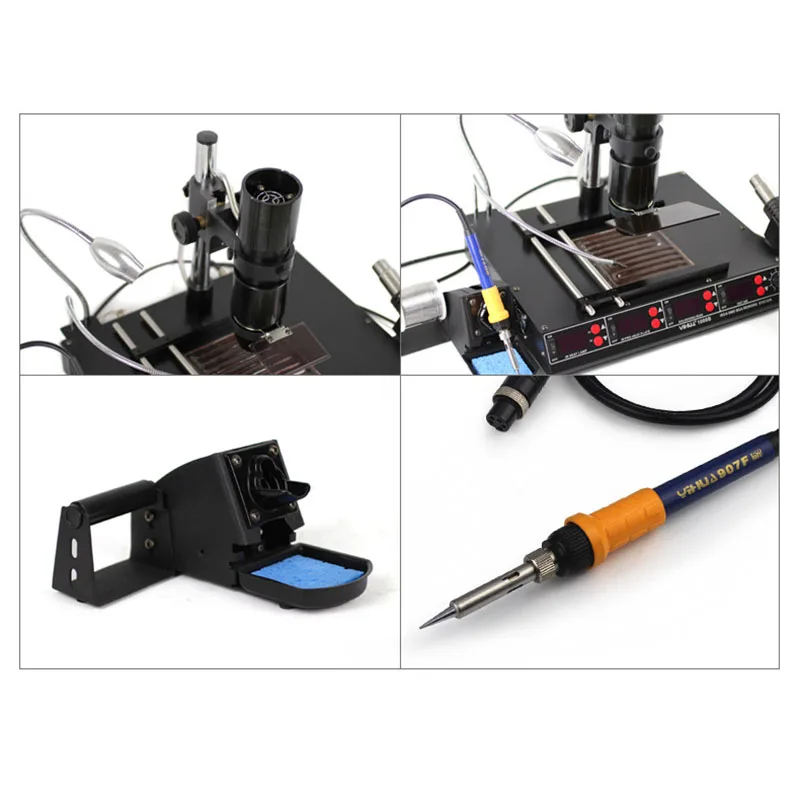

YIHUA 1000B Горячий Воздух ИК BGA паяльная станция дисплей

Рабочая Инфракрасная паяльная станция BGAУведомление

1. Для ремонта монтажных плат требуются меры предосторожности и необходимые защитные меры

1) чтобы гарантировать, что обе стороны печатной платы разогревают зону без плавких взрывоопасных воспламеняющихся компонентов, таких как: пластик, дисплей, камера телефона, светодиодный, электролитические конденсаторы.

2) Убедитесь, что никакие горючие взрывные компоненты в инфракрасный светильник может максимальная яркость среди конкурентов в области, в том случае, если вы не можете избежать, необходимо использовать Светоотражающие бумагу. Как пластик, дисплей, камера телефона, светодиодный, электролитические конденсаторы.

2. В зависимости от размера IC Используйте подходящий диаметр чашки лампы (размер чашки лампы больше, чем размер IC); Установите лампу, чтобы уменьшить расстояние между лампой и IC, чтобы облегчить нагрев.

3. Убедитесь, что рабочая среда не имеет большего потока воздуха для предотвращения потери тепла, хорошо защищенные меры, когда это необходимо.

4. Нанесите паяльную пасту на IC перед распайкой, также вы можете предварительно нагревать, затем нанести паяльную пасту, особенно BGA посылка IC, следует предварительно нагревать, затем нанести паяльную пасту, паяльная паста может проникать в нижнюю часть ИС.

5. Надевайте термозащитные перчатки и очки. Поместите козырек, чтобы защитить глаза.

6. Включите инфракрасный светильник, установите температуру до 280 °C. Сделайте соответствующие корректировки на основе размера IC и печатной платы. ИК-светильник будет быстро нагреваться (обычно от 1 до 3 минут).

7. Только что начали использовать этот продукт, лучше попробовать использовать заброшенную печатную плату несколько раз. И так хорошо знакомы с использованием этого продукта, затем выполняем нормальные ремонтные работы.

Применение

1). Подходит для распайки и паяльная станция, SOIC, CHIP, QFP, PLCC посылка SMD IC,

Особенно подходит для демонтажа BGA модуля, компьютерная материнская плата, северный и южный мост,

Все виды мобильный телефон материнская плата SMT IC и светодиодный свет.

2). Усадка, сушка краски, удаление клея, размораживание, нагревание, пластиковая сварка и т. д.

Это 220 В единиц, вам может потребоваться трансформатор для использования машины в вашей стране. Мы также принимаем специальные заказы для 110V / 230V/ 240V единиц
