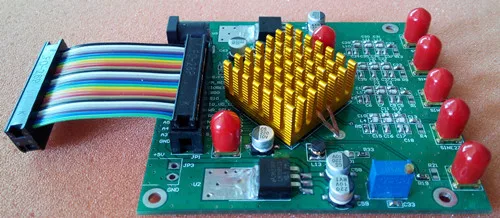

Модуль DDS AD9854 модуль высокочастотного источника сигнала

Модуль Особенности:

1, выход двух групп дифференциального выхода (фаза: 0, 180, 90 и 270), частота может составлять до 100 мГц синусоидальный сигнал и сигнал частоты, фаза и амплитуда были пригодными для управления программой; в то время как выходной сигнал был установлен квадратным волновым сигналом.

2, эта плата является старшим инженером дизайна, выходной сигнал очень красивый, эта обработка микросхем не может привести к тому, что выходная волна образует форму зуба, выходной сигнал дрожания, искажения. Ссылка на дизайн оригинального модуля установки.

3, этот модуль материалов изысканный, блок питания IC, значительно усилила стабильность и надежность модуля, а в количестве тепла значительно уменьшилась; использование большого количества smd конденсаторов, очень полезно для хорошего выходного сигнала, для требований питания снижен значительно, Обыкновенную мощность можно использовать.

4, AD9854 все кнопки управления соединены с сокетом IDE, вы можете завершить контроль над чипом AD9854.

5, обеспечивая программное обеспечение управления ПК, и предоставьте исходный код VB, vb также очень полезен для обучения.

6, может достичь всех функций AD9854 чип тон FSK, Single, FSK ramped, Chirp, bpsk;

Две, измеренные формы сигнала:

10 Гц Синусоидальная волна, амплитуда 1 В

Амплитуда 1 мГц Синусоидальная волна 1 В

10 мГц Синусоидальная волна, амплитуда 1 В

400 мГц Синусоидальная волновая амплитуда больше и 100 мВ

Амплитуда 1 мГц квадратной волны 3.5 В

Амплитуда 10 мГц квадратной волны 3.5 В

.

.

.

.

.

Три, модуль приложения:

1, высокая точность, высокая стабильность, высокочастотный программируемый источник сигнала

2, источник сигнала специального сигнала;

3, используемый для обучения высокопроизводительного модуля DDS;

Четыре, параметры производительности модуля:

1, рабочее напряжение, ток: 1A 5 В

2, максимальная Выходная частота: Синусоидальная волна 100 мГц, площадь волны 10 мГц

3, диапазон частот: 0.01 Гц

4, регулируемая амплитуда, регулируемая точность 12бит.

Пять, suite:

1, модуль;

2,Предоставьте avr (последовательный порт связи), 51mcuКод исходного кода (режим параллельной связи, ссылки для программирования только),STM32, MSP430, FPGAПрограммное обеспечение для тестирования исходного ПК и некоторая соответствующая информация;

3, данный товар не упаковывает блок питания (5v1a best 2A);

Данный продукт предоставляет примеры, пригодные для использования сильных технических способностей; техническая способность слаба, его рекомендуется купить с помощью MCU-версии.

Примечание: MCU pin, связанный с I/0 AD9854 напряжение, если 3.3 В, затем 5vi/o может повредить чип AD9854, если это 5 В к чипу AD9854 через резистор 200;
