Модуль Особенности:

1, ad9959: 4 канала, 500 МСП, самый высокий 200 м синусоидальный выход;

2, 2/4 каналов, независимых от частоты, амплитуды и фазы, можно регулировать;

3, 32 бит аккум, разрешение частоты-лучше 0.12 Гц;

4, 14 фазных регистров, фаза разрешения 0.022 градусов;

5,10-битный амплитудный регистр, 1024 уровень тонкий регулируемый;

6,2 заказа, 4 заказа, 8 заказа, 16 заказ, спросить, psk, FSK мощная функция модуляции;

7, линейная частота, амплитуда и функция фазы развертки;

8, независимый программируемый ЦАП выходного тока;

9, высокоскоростное SPI сообщение;

10, ультранизкая мощность, 4 канала сигнала тон 200 м выход, потребляемая мощность составляет всего 580 МВт;

Два, эксплуатация и описание

1, подключите блок питания 5 В, системный рабочий ток в 500мА.

2, ключ S2 S3 Мобильный ЖК курсор S4 S5 кнопка для добавления линии, и.

3, основная плата ad9959 имеет 5 разъемов SMA, 4-выход сигнала, и другой для внешнего часового входного сигнала. Примечание: канал 0, 1, 2, 3 может выводить различные частоты, другой этап, различная Амплитудная Синусоидальная волна, независимый контроль.

4,Электричество, выпуск модуля инициализации частоты 10 мГц и фазовое отличие 90 градусов сигналов I и q; через 25 мГц Кристалл активен, внутренний мультипликатор 20 гармонического режима, с 500MSa/S частота дискретизации.

Три, информация была представлена:

1, основной совет, включая Главный блок управления, содержащий жидкий кристалл.

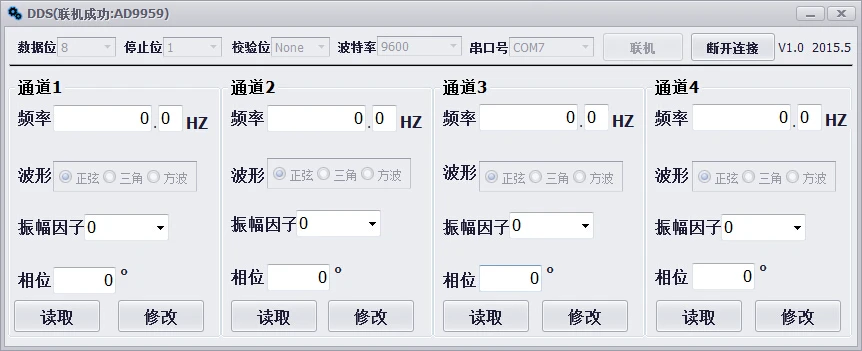

2, предоставьте интерфейс для последовательного интерфейса, предоставьте тестовый код.

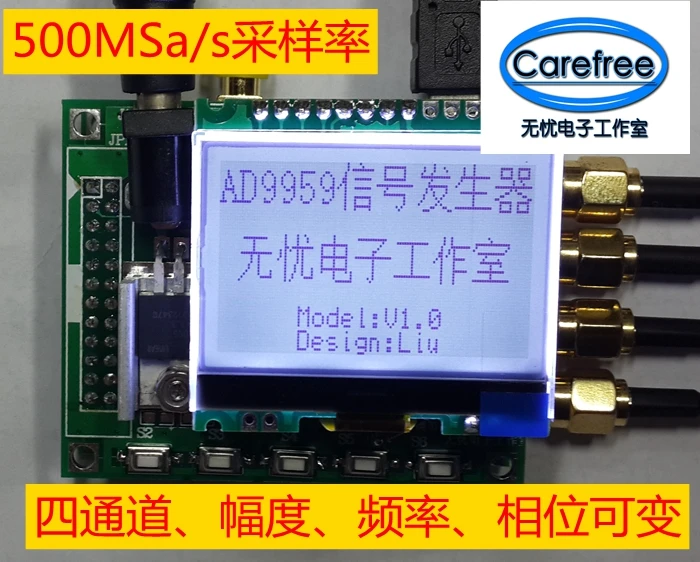

Физическая картина является следующей:

Пять, физическая карта и часть сигнала

Li satu (с 2 каналами в качестве примера):
