140 Вт 36VDC 0.32N. m D = 57 мм бесщеточный DC Серводвигатель набор 1000 линия 3000 об/мин JMC 57JSF1430P

140 Вт 36VDC 0.32N. m D = 57 мм бесщеточный DC Серводвигатель набор 1000 линия 3000 об/мин JMC 57JSF1430P

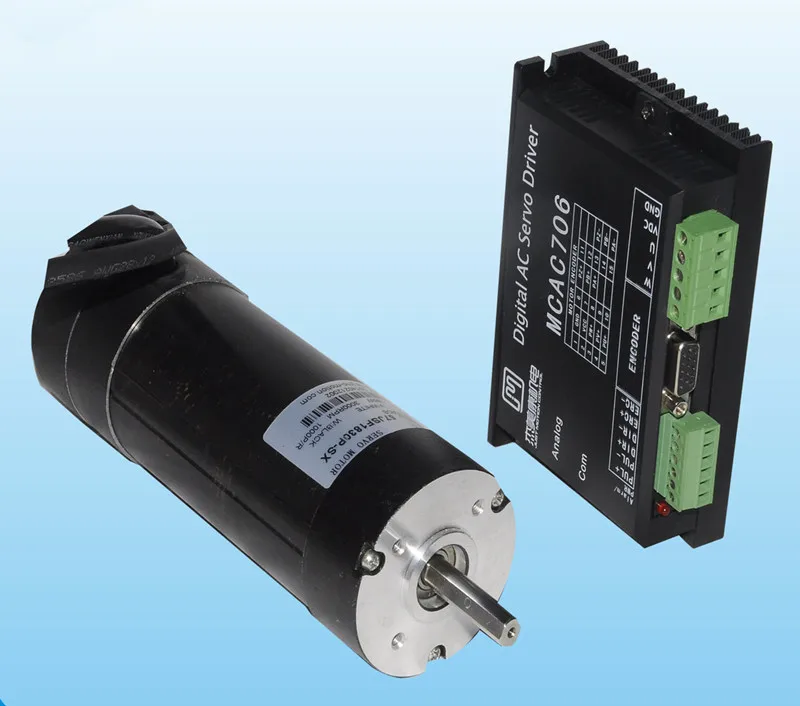

140 Вт 36VDC 0.32N. m D = 57 мм бесщеточный DC Серводвигатель набор 1000 линия 3000 об/мин JMC 57JSF1430P + MCAC706

Упаковка включает:

1 шт. 140 Вт 36 в D = 57 мм бесщеточный Серводвигатель постоянного тока JMC 57JSF1430P;
1 шт. JMC цифровой AC Серводвигатель MCAC706

Особенности:

Несколько видов импульсного входного режима: Импульсный + направление, CW/CCW двойной пульс, A/B фазовый пульс
Сервосброс входной интерфейс оптопара изоляция ERC
Полоса пропускания тока: (-3 дБ) 2 кГц (типичное значение)
Полоса пропускания петли скорости: 500 Гц (типичное значение)
Полоса пропускания петли положения: 200 Гц (типичное значение)
Входы кодера двигателя вертикальный пост: дифференциальный вход (26LS32)
Параметры интерфейса RS232C доступны для загрузки через ПК или текстовый дисплей
Перегрузки по току, I2T, перенапряжение, понижение напряжения, перетемпература, превышение скорости, защита от перепадов
Зеленый свет указывает на бег, а красный свет указывает на то, что защита или автономный режим

Типичные приложения:

Подходит для упаковочного оборудования и автоматического захвата оборудования.

Индекс производительности:

MCAC706-это использование DSP дизайна и производства векторного управления, недорогого полностью замкнутого цифрового серводвигателя переменного тока, в том числе регулируемого трехконтурного управления обратной связью, контроля положения, цикл скорости и текущий цикл. Стабильная производительность, подходит для вождения напряжения 24-50 В переменного тока серводвигатель в 30 Вт-200 Вт.

Электрические индикаторы:

Инструкции

Мин

Типичные значения

Макс.

Напряжение питания (В постоянного тока)

24 В

36 В

70 в

Выходной ток (A)

-

6

-

Входной ток (мА)

-

10

-

Рабочая частота импульса (кГц)

-

-

250

Низкий уровень импульсного времени (США)

2,5

-

-

Экологические показатели:

Охлаждение

Естественное охлаждение или принудительная конвекция

Окружающая среда

Пространство

Избегайте пыли, мороза масла и коррозионных газов

Рабочая температура

0 ~ + 50 °C

Температура хранения

-20 °C ~ + 80 °C

Влажность

Не более 80% относительной влажности

Размеры

-

118 × 76 × 35

Вес

-

200 г

Технические индикаторы

Диапазон входного напряжения постоянного тока 20 ~ 70 в (36 в типичный)
200 Вт Непрерывная выходная мощность
Непрерывный выходной ток 6A 32 кГц ШИМ
Выходной ток перегрузки 18А (3 секунды)
Защита:
Значение действия при Пике тока 30A ± 10%
Перегрузка I2t значение действия тока 300% 5S
Значение перегрева 80°C
65 в напряжение перенапряжения значение действия
Номинальное напряжение 18 в
Максимальная частота импульсного ввода 300 K
Скорость связи по умолчанию 9,6 кбит/с (требуется дополнительный конвертер интерфейса)
Использование окружающей среды:
Случаи: Избегайте пыли, масляного тумана и коррозионных газов
Рабочая температура: 0 ~ + 50°C
Температура хранения:-20°C~ + 80°C
Влажность: 40 ~ 90% относительной влажности
Охлаждение: Естественное охлаждение или принудительное воздушное охлаждение
Габаритные размеры 118 × 76 × 35
Вес около 200 грамм

JMC AC Серводвигатель-это своего рода недорогой серводвигатель переменного тока, когда он работает с драйвером (MCAC506, MCAC706, MCAC808), вы можете получить производительность сервопривода переменного/постоянного тока по самой низкой цене.

Характеристики бесщеточный серводвигатель

Товар №

42JSF330AS

42JSF630AS

57JSF1430P

57JSFM1430P

57JSF1830P

60JSF4030DF

Напряжение питания (В)

24

24

36

36

36

72

Номинальная мощность (Вт)

32

64

140

140

180

400

Удерживающий крутящий момент (N. m)

0,1

0,2

0,32

0,32

0,57

1,3

Пиковый крутящий момент (N. m)

0,3

0,6

0,98

0,98

1,71

4,5

Номинальная скорость (об/мин)

3000

3000

3400

3400

3000

3000

Номинальный ток (А)

1,56

3 .. 13

6

6

0085

9,3

Коэффициент момента (Н. М/А)

0,057

0,057

0,053

0,053

0,057

0,74

Коэффициент обратного EMF (V/RPM)

4,29

4,13

4,8

4,8

8,9

14,5

Размер оправы (мм)

42

42

57

57

57

60

Диаметр Фланца двигателя (мм)

22

22

25

25

25

50

Диаметр вала (мм)

5

5

8

8

8

14

Режим соединения вала

Круглый вал

Круглый вал

Плоский Вал

Плоский Вал

Плоский Вал

Плоский Вал

Длина вала (мм)

24

24

27,5

27,5

27,5

31

Длина двигателя L (мм)

70

88

125

125

153

142

Столб

8

8

4.

4.

4.

8

Линия кодировщика

1000

1000

1000

1000

1000

1000

Вес кг

0,25

0,4

1,12

1,12

1,25

2,12

Рабочая температура

0-40

0-40

0-40

0-40

0-40

0-40
