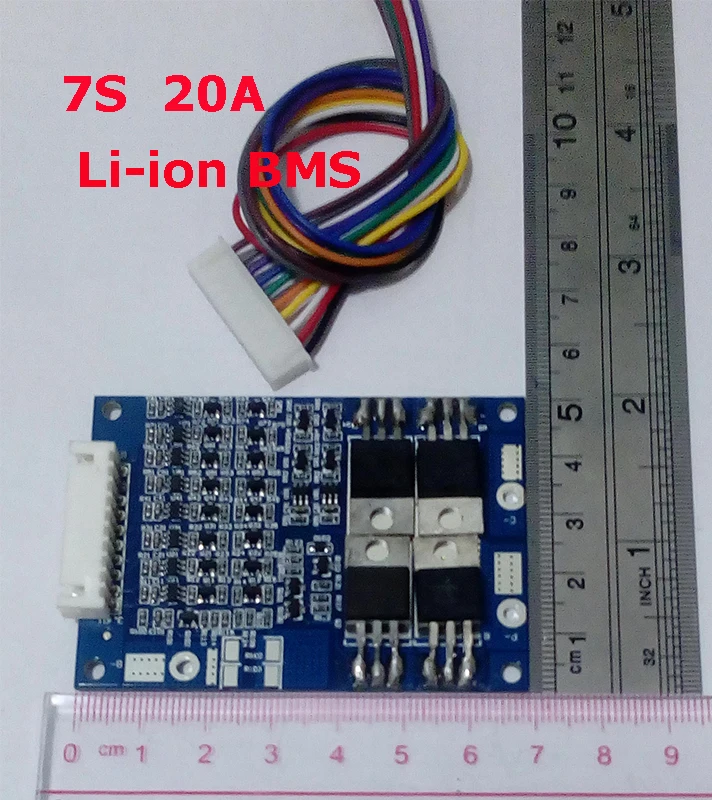

7S 20A Защитная плата литий полимерного аккумулятора BMS/PCM/PCB для 7 упаковок ионных

7S 20A lipo литий-полимерная BMS/PCM/PCB плата защиты батареи для 7 упаковок 18650 литий-ионная батарея     Без функции балансировки.   Рекомендуемая мощность двигателя составляет менее 500 Вт   Aplicaciones: 7S li-ion18650, licoo2, limn2o4, Li (nicomn) O2 baterias recargables 7S lipo baterias recargablesДетские ходунки-автомобильТележка на колесахЭлектромобили       Особенности: 1) Высокоточная схема обнаружения напряжения; 2) терминал зарядного устройства с использованием высоковольтного устройства; 3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2 или короткого замыкания); 4) транзистор MOS может управлять зарядкой и разрядкой аккумулятора; 5) Низкое потребление тока в режиме ожидания. Параметры:Максимальное напряжение: 4,25 v ± 0,05 vЗащита от разрядки напряжение: 2,5 v ± 0,02 vОт перегрузки по току: 100AПостоянный ток: 20AКороткий покрой: защита, зарядка может быть восстановленаРазмер: 70*50*9 ммЕсть 10 одиночных проводов, если вы делаете 4S аккумулятор, вы можете просто подключить 4 провода.Это макс может сделать 10S аккумулятор.Эта плата может использоваться как 4S/20A, 5S/20A, 6S/20A, 7S/20A, 8S/20A, 9S/20A, 10S/20A PCM.4S/20A напряжение заряда 4,2 V * 4 = 16,8 V5S/20A напряжение заряда 4,2 V * 5 = 21V6S/20A напряжение заряда 4,2 V * 6 = 25,2 VФотоаппаратов моментальной печати 7S/20A напряжение заряда 4,2 V * 7 = 29,4 V8S/20A напряжение заряда 4,2 V * 8 = 33,6 V9S/20A напряжение заряда 4,2 V * 9 = 37,8 V10С/20A напряжение заряда 4,2 V * 10 = 42 вПримечание:Существует два способа подключения:1) Зарядка/разрядка с различными портами:«P-»-это отрицательный конец разряда, «P +»-это положительный конец разряда.«C-»-это отрицательный конец заряда, «P +»-это положительный конец заряда.Ток заряда 10 А; Ток разряда 20 А.2) Зарядка/разрядка с теми же портами:«C-»-это отрицательный конец заряда/разряда."P +"-это положительный конец заряда/разряда.Ток заряда/разряда 10 АПровод первого сигнала не может подключаться к отрицательному концу батареи. Если нет, то будет Короткий покрой. Он должен подключаться 3,6 V к совместному первой ячейки с положительным концом и второй сотовый отрицательным концом.
