Монохромная ПЗС камера MTR3CCD 6 0 м USB3.0 с охлаждением TE используется для микроскопа

Монохромная ПЗС камера MTR3CCD 6 0 м USB3.0 с охлаждением TE используется для микроскопа

MTR3CCDКамера принимает Sony Exview имеет CCD II датчик как устройство сбора изображений с двухступенчатой Пельтье охлаждения микросхема формирования изображения до-50 градусов ниже окружающей среды. Это значительно увеличит отношение сигнал-шум и уменьшит шум изображения. Интеллектуальная структура предназначена для обеспечения эффективности теплового излучения и предотвращения проблем с влагой. Электрический вентилятор используется для увеличения скорости теплового излучения.

USB3.0 используется в качестве интерфейса передачи данных для увеличения частоты кадров.

MTR3CCDПоставляется с передовым приложением для обработки видео и изображений; Обеспечение Windows/Linux/OSX нескольких платформ SDK; Native C/C + +, C #/VB.NET, DirectShow, Twain Control API;

ВMTR3CCDМожет широко использоваться в условиях окружающей среды, низкий светильник, флуоресцентный микроскоп, улавливание и анализ изображений, а также применение астрономии.

Основные характеристики MTR3CCD можно суммировать следующим образом:

L Стандартный C-Mount камера с SONY ExView имеет CCD II датчики между 1,4 до 6 месяцев;

Л двухступенчатое TE-охлаждение с контролируемым электрическим вентилятором;

L Чип изображения охлаждения до 50 °C ниже окружающей среды;

Рабочая температура l может регулироваться до указанной температуры в течение 5 минут;

L умная структура, чтобы обеспечить эффективность теплового излучения и избежать проблемы с влагой;

L IR-CUT окна с покрытием

Длительная экспозиция до 1 часа;

L USB3.0 5 Гбит/сек интерфейса обеспечивает высокую скорость передача данных;

L ультра-тонкийТМЦветной двигатель с идеальной цветопередачей;

L с передовым приложением для обработки видео и изображений;

L Поддерживает режимы видео и триггера;

L предоставление Windows/Linux/Mac OS нескольких платформ SDK;

L Native C/C + +, C #/VB.NET, DirectShow, Twain control API;

Заказ CОД

СенсорИ размер (мм)

Пиксель (Мкм)

Чувствительность G

Темный сигнал

FPS/Разрешение

Binning

Воздействие

MTR3CCD06000KPA
МP106000A

6,0 M/ICX694AQG(C)
1-(14,6x12,8)

4.54x4.54

880mv с 1/30С Отсчетом

8mv с 1/30С Отсчетом

7,5 @ 2748x2200
14 @ 2748x1092

1x1

0,06 мс ~ 1 ч

MTR3CCD06000KMA
МM106000A

6,0 M/ICX694ALG(M)
1-(14,6x12,8)

4.54x4.54

1000mv с 1/30С Отсчетом

8mv с 1/30С Отсчетом

7,5 @ 2748x2200
14 @ 2748x1092

1x1

0,06 мс ~ 1 ч

MTR3CCD02800KPA
МP102800A

2,8 м/ICX674AQG(C)
2/3 "(10,7x9,2)

4.54x4.54

800mv с 1/30С Отсчетом
4mv с 1/30С Отсчетом

15 @ 1940x1460

18 @ 1932x1092

1x1

0,05 ms ~ 1 час

MTR3CCD02800KMA
МM102800A

2,8 м/ICX674ALG(M)
2/3 "(10,7x9,2)

4.54x4.54

950mv с 1/30С Отсчетом
4mv с 1/30С Отсчетом

15 @ 1940x1460

18 @ 1932x1092

1x1

0,05 ms ~ 1 час

MTR3CCD01400KPA
МP101400A

1,4 M/ICX285AQ(C)
2/3 "(10,7x8,7)

6.45x6.45

1240mv с 1/30С Отсчетом
10mv с 1/30С Отсчетом

15 @ 1360x1024

1x1

0,07 мс ~ 1 ч

MTR3CCD01400KMA
МM101400A

1,4 м/ICX285AL(M)
2/3 "(10,7x8,7)

6.45x6.45

1300mv с 1/30С Отсчетом

11mv с 1/30С Отсчетом

15 @ 1360x1024

1x1

0,07 мс ~ 1 ч

MTR3CCD01400KPB
MP101400B

1,4 м/ICX825AQA(C)
2/3 "(10,7x8,7)

6.45x6.45

2000mv с 1/30С Отсчетом
4.8mv с 1/30С Отсчетом

25 @ 1360x1024

1x1

0,07 мс ~ 1 ч

MTR3CCD01400KMB
MM101400B

1,4 м/ICX825ALA(M)
2/3 "(10,7x8,7)

6.45x6.45

2000mv с 1/30С Отсчетом

4.8mv с 1/30С Отсчетом

25 @ 1360x1024

1x1

0,07 мс ~ 1 ч

C: цвет; M: однотонный;

Другие спецификации для камер MTR3CCD

Спектральный диапазон

380-650нм (с фильтр, отсекающий ИК-спектр)

Баланс белого

ROI баланс белого/ручная регулировка темпа оттенка/NA для монохроматического датчика

Цветовая техника

Ультра-тонкийТМЦветной двигатель/NA для монохроматического датчика

API захвата/управления

Native C/C + +, C #/VB.NET, DirectShow, Twain и Labview

Система записи

Натюрморт и кино

Система охлаждения *

Двухступенчатая система охлаждения TE-45 °C ниже температуры тела камеры

Рабочая среда

Рабочая температура (в сантиметрах)

-10 ~ 50

Температура хранения (в сантиметрах)

-20 ~ 60

Рабочая влажность

30 ~ 80% относительной влажности

Влажность хранения

10 ~ 60% относительной влажности

Питание

5 в постоянного тока через usb-порт ПК

Внешний адаптер питания для системы охлаждения, DC12V, 3A

Среда программного обеспечения

Операционная система

Microsoft®Окна®Windows XP / Vista / 7/8/10 (32 & 64 бит)

OSx(Mac OS X)

Linux

Требования к ПК

Процессор: равен Intel Core2 2,8 ГГц или более поздней версии

Память: 2 Гб или более

Usb-порт: высокоскоростной порт USB2.0

Дисплей: 17 ”или больше

CD-ROM

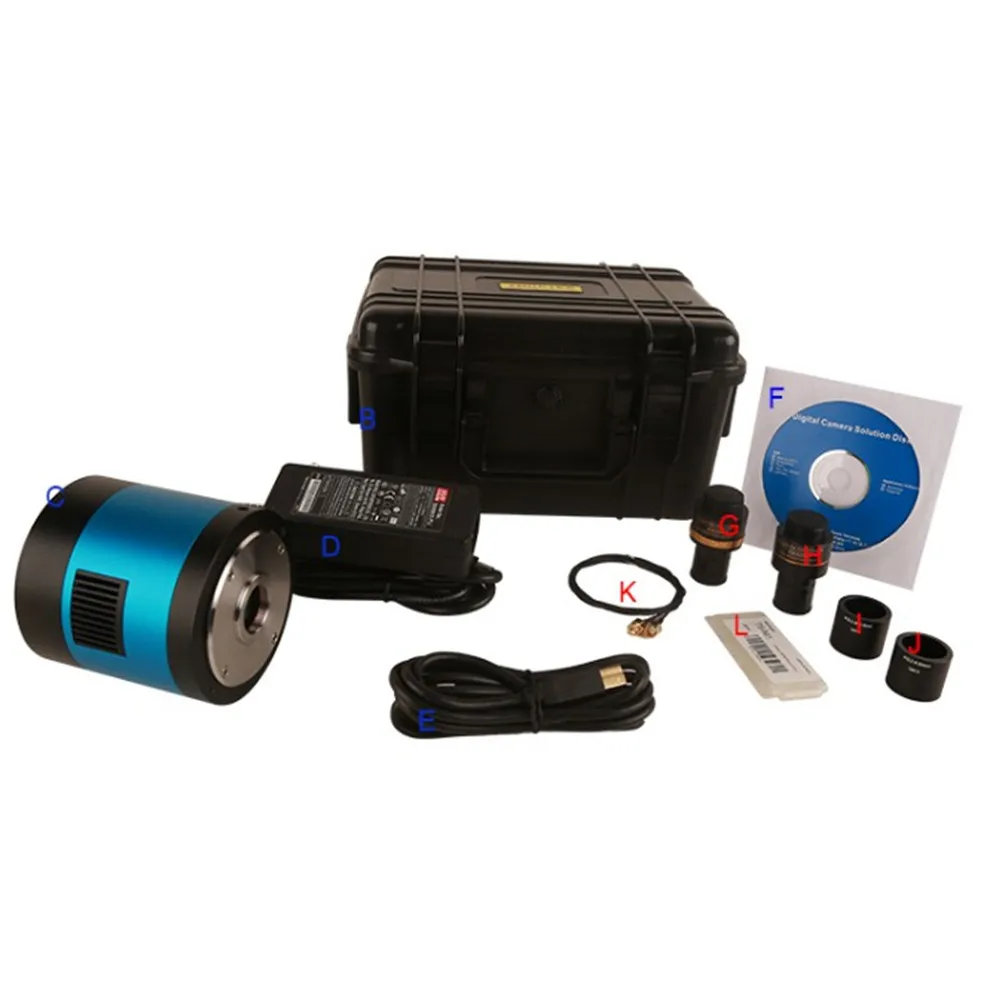

Информация по упаковке MTR3CCD

Стандартная посылка

A

Коробка L:50 см W:30 см H:30 см (20 шт, 12 ~ 17 кг/коробка), не показана на фото

B

3-А чехол для оборудования безопасности: Д: 28 см W:23 см H:15 см (1 шт., 2,8 кг/коробка); Размер коробки: L: 28,2 см W: 25,2 см H: 16,7 см

C

MTR3CCD камера (C-mount)

D

Адаптер питания: Вход: 100 ~ 240 В переменного тока 50 Гц/60 Гц, выход: 12 В постоянного тока 3A

E

Высокоскоростной кабель с позолоченными разъемами USB3.0 A male to B/2,0 m

F

CD (драйвер и утилиты программного обеспечения, Ø12cm)

Дополнительный аксессуар

G

Регулируемый адаптер объектива

C-крепление для окуляра диаметром 23,2 мм
(Пожалуйста, выберите 1 из них для вашего микроскопа)

108001/AMA037
108002/AMA050
108003/AMA075

C-Mount to dia.31,75 мм Трубка окуляра
(Пожалуйста, выберите 1 из них для своего телескопа)

108008/ATA037
108009/ATA050
108010/ATA075

H

Фиксированный адаптер объектива

C-крепление для окуляра диаметром 23,2 мм
(Пожалуйста, выберите 1 из них для вашего микроскопа)

108005/FMA037
108006/FMA050
108007/FMA075

C-mount to dia.31,75 мм Трубка окуляра
(Пожалуйста, выберите 1 из них для своего телескопа)

108011/FTA037
108012/FTA050
108013/FTA075

Примечание: для дополнительных элементов F и G, пожалуйста, укажите тип камеры (C-mount, микроскоп камеры или телескоп камеры), наш инженер поможет вам определить правильный микроскоп или адаптер для камеры телескопа для вашего применения;

I

108015 (диаметр от 23,2 мм до 30,0 мм кольцо)/переходное кольцо для трубки окуляра 30 мм

J

108016(Dia.23.2mm до 30,5 мм кольцо общее количество)/Адаптер кольца для 30,5 мм окуляр трубки

К

Линия управления внешним триггером

L

Набор для калибровки

106011/TS-M1(X = 0,01 мм/100Div.);
106012/TS-M2(X,Y = 0,01 мм/100Div.);
106013/TS-M7(X = 0,01 мм/100Div. 0,10 мм/100Div.)
