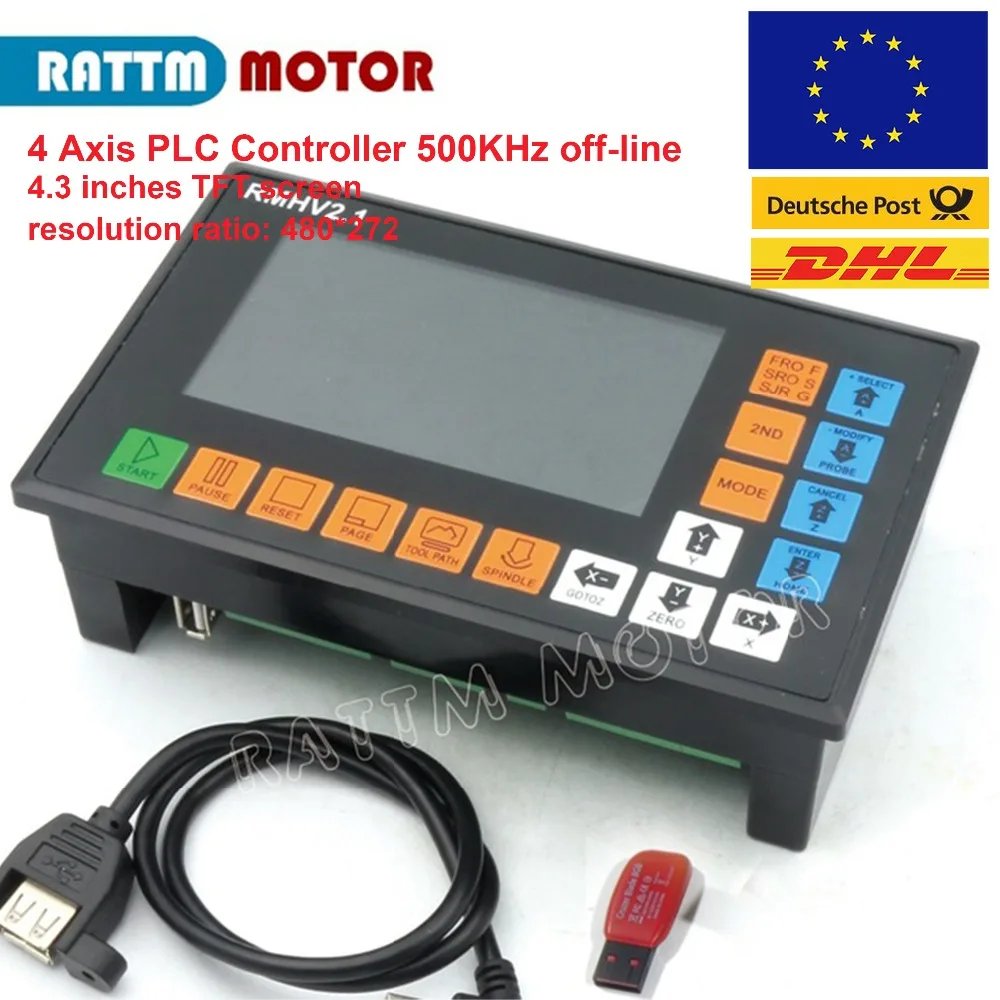

4 осевой RMHV3.1 500 кГц 3 дюймовый контроллер автономный MACH3 фрезерный станок без

4 осевой RMHV3.1 500 кГц 3 дюймовый контроллер автономный MACH3 фрезерный станок без

Посылка включает в себя:

  1x4 осиCNC контроллер движения

1 x USB флеш-накопитель 8 Гб

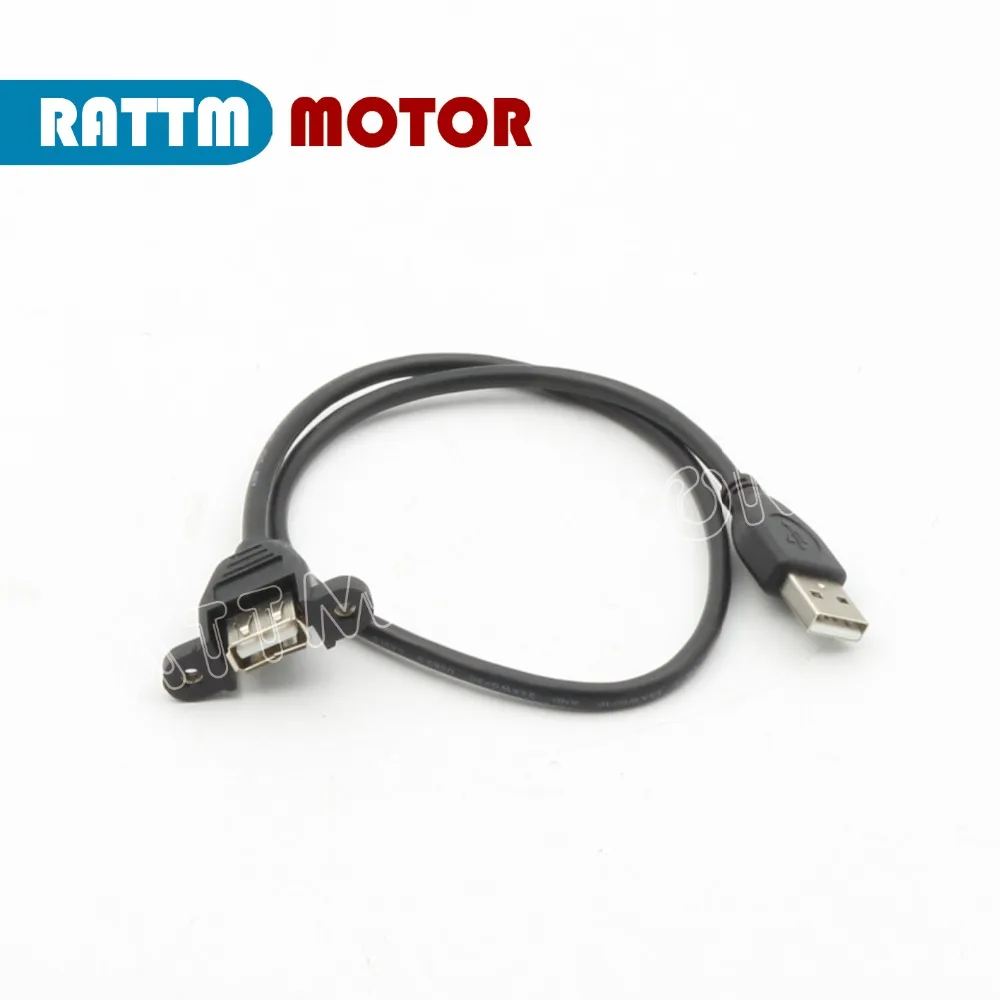

1 x USB кабельКабель-удлинитель

Руководство пользователя на английском языке:

//drive.google.com/open?id=0B49xwe9ffk3fZExEemJ5a1dRTGs,

1,1) введение продукта

В DDCSV1-4 оси и 4 оси motion контроллер, которая была изучена и разрабатывался быстрее ЧПУ в течение четырех лет. Период управления каждой позиции составляет всего 4 миллисекунды, с высокой точностью управления. Наивысший одноосный выходной Пульс составляет 500 кГц, а ширину импульса можно отрегулировать. Он поддерживает общий шаговый двигатель и серводвигатель.

В DDCSV1 числовым программным управлением система принимает ARM + FPGA дизайн рамки. Рука может закончить часть интерфейса человека-компьютера и анализа кода, И FPGA может закончить часть основного алгоритма и управления импульсным генерированием, с разумным дизайном, надежным контролем и простой в эксплуатации.

Группа макет структура DDCSV1 рационально. Общие в автономном режиме эксплуатации может быть завершен только 17 клавиш и он поддерживает FANUC с высокой универсальности, чтобы быть совместим с кодом G.

Этот specificationintroduces как метод операции обрушения машины Специальное предложение-линия системы ЧПУ, DDCSV1 и станка соединение, а также эксплуатации спецификации. По большому количеству графических представлений и примеров, использование может быстро научиться использовать систему ЧПУ DDCSV1.

1,2) Производительность Параметр продукта

1. Обычная цифровой входной интерфейс 16-circuitoptocoupler изоляцией сцепного устройства

2. Обычная цифровой входной интерфейс 3 контурная анод изоляция сцепного устройства

3. Выход интерфейс 0-10В шпинделя порт управления с аналоговым Кол-во (может быть изменен в качестве ШИМ Выход);

4. Поддержка 4 оси шаговый двигатель управления, что является самым высоким показателем управления импульсный выход одноосная система 500 кГц;

5.ARM9 основной чип управления;

6.FPGA основной алгоритм чип;

7.4.3 дюйма TFT экран, разрешение экрана: 480*272;

8,17 оперативной клавиши;

9. Основное оборудование управления является 18V-32V постоянного тока входной мощности, в настоящее время требуется не будет ниже, чем 0.5A;

10. Поддержка USB флэш-диск для чтения кода G, и размер G codefile не имеет требования;

11. Быть оснащенным портом MPG и поддержкой цифрового дисплея MPG, а также поддержкой общего MPG на рынке

12. Поддержка ключ панели с одноосевой ручной работы, ручного шага и contoperation;

13. Поддержка работу быстрее уточнить Бег позиции;

14. Поддержка мульти системы координат (с автоматической функцией сохранения в чехол отключения питания);

15. Поддержка удобный емкостный Мини-стилус, служащий также в сохранение данных автоматически после отключения питания (нажмите кнопку Пуск, чтобы автоматически сохранить данные в операции, автоматически сохранять данные после отключения питания)
