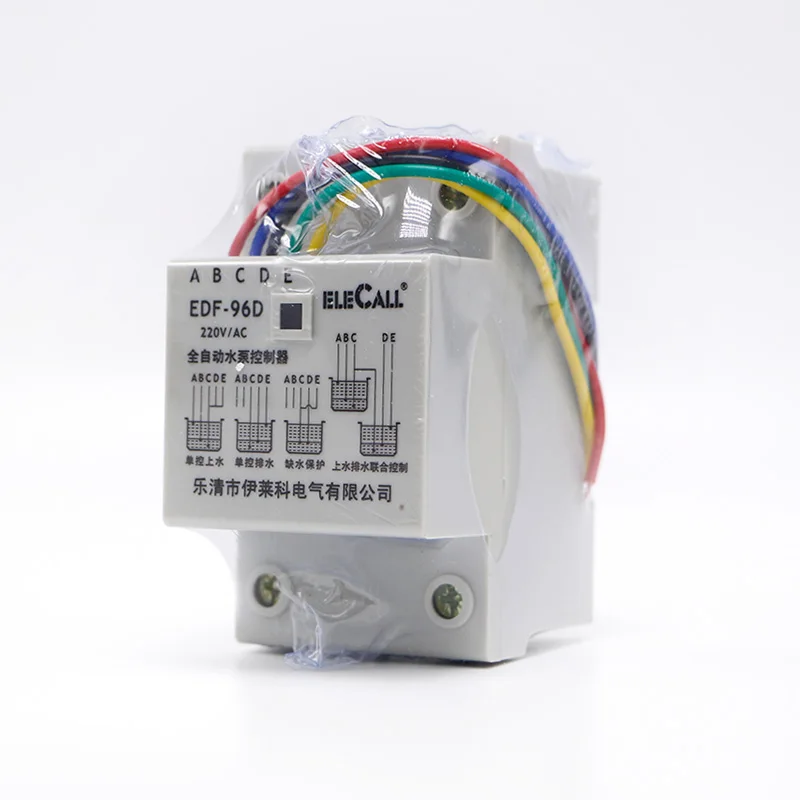

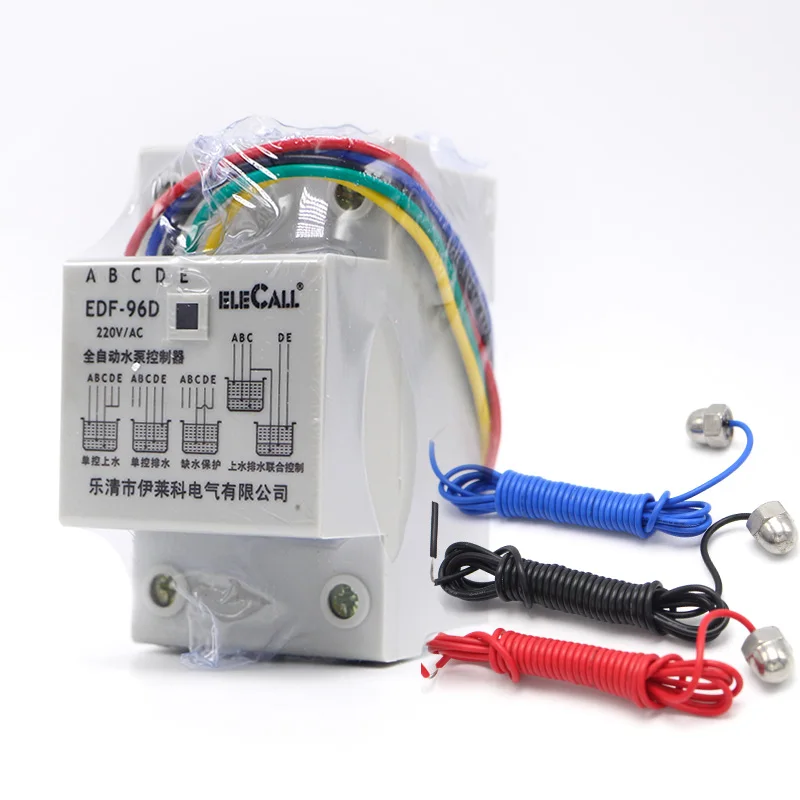

DF96D AC220V 5A Din рейка поплавковый выключатель автоматический регулятор уровня

DF96D AC220V 5A Din рейка поплавковый выключатель автоматический регулятор уровня

Функция и назначения

В этом изделии используется интегральная схема, в сочетании с высотными зданиями,

Раковина (водная башня) предназначена для повышения уровня классификации, имеет совместный контроль под раковиной,

Дренаж раковины, защита воды и другие функции, может автоматически резервуар для воды, дренаж,

И эффективный уровень воды в бассейне, чтобы предотвратить перерасход воды или насос на холостом ходу, является промышленным,

Бытовые товары очень подходят для городских, сельских, школьных предприятий, где работает горнодобывающая промышленность, а также для бытовых скважин на воду.

Well Water Project, широко используется в печати и окрашивании, в химическом, пищевом, напитке, винном, сахарном и других областях промышленности.

ТТХ

Модель

DF-96A

DF-96B

DF-96C

DF-96D

Размеры

126x88x51mm

126x88x51mm

/

126x88x74mm

Операционной Напряжение

220V

380V

/

220V

Установка

Настенный кронштейн для телевизора и

Din рейка крепление

Настенный кронштейн для телевизора и

Крепление на din-рейку/

Din рейка крепление

(A) Одиночная управляющая головка на инструкции по монтажу раковины, чтобы установить схему управления, указанную на рис.

А (деформация)-это резервуар (водная башня), верхний контрольный уровень, уровень воды поднимается до точки уровня воды, вода контактирует с зондом, контроллер автоматически закрывает воду, которую они качают;

B (синяя линия)-верхний бассейн (Водная башня), нижний уровень контрольной точки, уровень воды падает ниже уровня воды таблицы в, зонд Вне контакта с водой, контроллер уровня воды автоматически открывает насос, бассейн, наполненный водой;

C (черная леска)-для бассейна (водная башня), с самой низкой точкой на баке, контактирующей с нижней частью бассейна;

D (зеленая линия), E (желтая линия), и получил C

(B) инструкции по монтажу зонда под управлением одного бассейна (т. Е. Дренажного пруда), чтобы установить два, указанные на рис.:

Контроль уровня пруда для следующей точки, вода, достигающая точки E, поднимается уровень воды, вода, контактирующая с зондом, контроллер уровня воды автоматически открывает насос, дренаж пруда; Без дренажа, точка E не подключена;

D-ограничение для следующей точки контроля уровня пруда, уровень воды опускается до уровня D, головка управления водой, контроллер уровня воды автоматически отключает насос, чтобы остановить дренажную раковину;

C-первый бассейн является самой низкой точкой, чтобы установить контакт с нижней частью резервуара для воды;

А, точка B не подключена.

(C) инструкции по монтажу зонда для защиты воды, чтобы установить схему, указанную на рис. 3:

C, D точка до нижней точки контроля уровня бассейна, уровень воды до нижнего уровня, C, D зонд и поверхность разъединения, контроллер уровня воды реле быстрого действия, уменьшение объма производства, насос перестал работать;

Точка C и точка E, короткая;

А, точка B не подключена.

(D) инструкции по монтажу в пуле, чтобы установить щуп, совместный контроль, отображается на рис. III:

A-это потолочная контрольная точка уровня бассейна (водная башня), уровень воды поднимается до точки A, контактная головка управления водой, контроллер автоматически закрывает воду, которую они качают;

B-это бассейн (водная башня), который ограничит свою точку контроля жидкости, уровень воды падает ниже уровня воды, чтобы точка B, разъединение воды и зонда, автоматический насос контроля уровня, бассейн, наполненный водой;

C-верхний, без бассейна (водная башня), открытый онлайн, на нижней точки контакта с нижней раковиной;

D-ограничение для следующей точки контроля уровня пруда, уровень воды опускается до уровня D, разъединение воды и зонда, контроллер уровня воды автоматически отключает насос, чтобы остановить дренажную раковину;

Контроль уровня пруда E-ограничитель для следующей точки, уровень воды поднимается до точки E, вода, контактирующая с зондом, контроллер уровня воды автоматически открывает насос, сливная головка для пруда; Без дренажа, точка E не подключена.

Другое инструкции по установке

1. Для обеспечения нормальной работы регулятора уровня жидкости, пожалуйста, проверьте снова после установки входа и выхода проводки, соединения зонда являются надежными контактами. Он может перемещаться вверх, вниз зонд, сделать свой контакт, с поверхности воды, Смоделированный тест на контроллер воды установлен правильно и может в соответствии с вашими нуждами работать должным образом.

2, предлагается для каждой точки зонда, фиксированного на внутренней стенке бассейна, во избежание отклонения положения зонда из-за неправильной работы регулятора уровня воды (если стена резервуара является металлической, В дополнение к точечной заземленной проволоке C не должно быть в стене, чтобы избежать короткого замыкания, Контроллер уровня воды не работает).

3. В соответствии с приведенным выше способом проводки, проверьте продукты на правой стороне ручного/автоматического переключателя (DF - 96 - d), возможно ли это в соответствии с потреблением вручную открыть и закрыть водяной насос, после использования регулировки обратно в «автоматическое» положение, контроллер уровня воды.

4, необходимо открыть и закрыть водяной насос, пожалуйста, используйте левую сторону контроллера уровня воды. "ручной/автоматический переключатель управления (DF - 96 - d) без ручного переключателя.

5. Во избежание неправильного использования, пожалуйста, не устанавливайте изделие в газовой среде с содержанием влаги, коррозии и высоким содержанием металла.

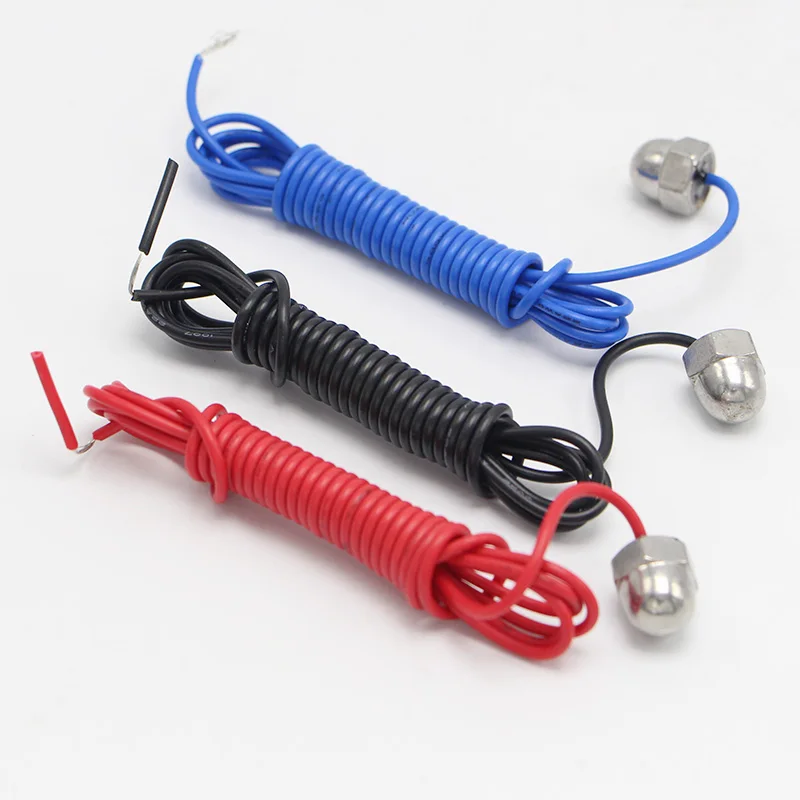

6, рекомендуется, чтобы вы, компания, производит контроль уровня воды, использовали специальный зонд.

Устранение неполадок

1, подключите питание, не работает:

A. Ищите светильник красный индикатор питания Светильник, если не, проверьте, правильно ли входные и выходные клеммы хорошие контакты;

B. Проверьте продукт на левой стороне «ручного/автоматического переключателя», независимо от того, находится ли в «выключенном» положении, регулировка вернется в «автоматическое» положение, регулятор уровня воды.

2. Над или ниже точки управления зондом для водной линии, насос не будет автоматически закрываться или открываться, пожалуйста, нажмите «Автоматический/ручной насос управления переключателем вручную. И проверка:

A. Проверьте, является ли отклонение на месте, положение слишком высоким (низким), потому что уровень воды не может связаться (выход);

B. Верхний и нижний уровень воды, датчик заземления, связь с другими линиями, есть ли неправильное или короткое замыкание;

C. Быстро зонд и падает, зонд Линейный с продуктом, зонд-линия контактирует с зондом, есть ли связь между продуктом;

D,c провод для заземления расположен внизу бассейна.
