Серводвигатель переменного тока 150ST-M23020 2000 кВт JB-1000C50L об/мин 23 нм и

Серводвигатель переменного тока 150ST-M23020 2000 кВт JB-1000C50L об/мин 23 нм и

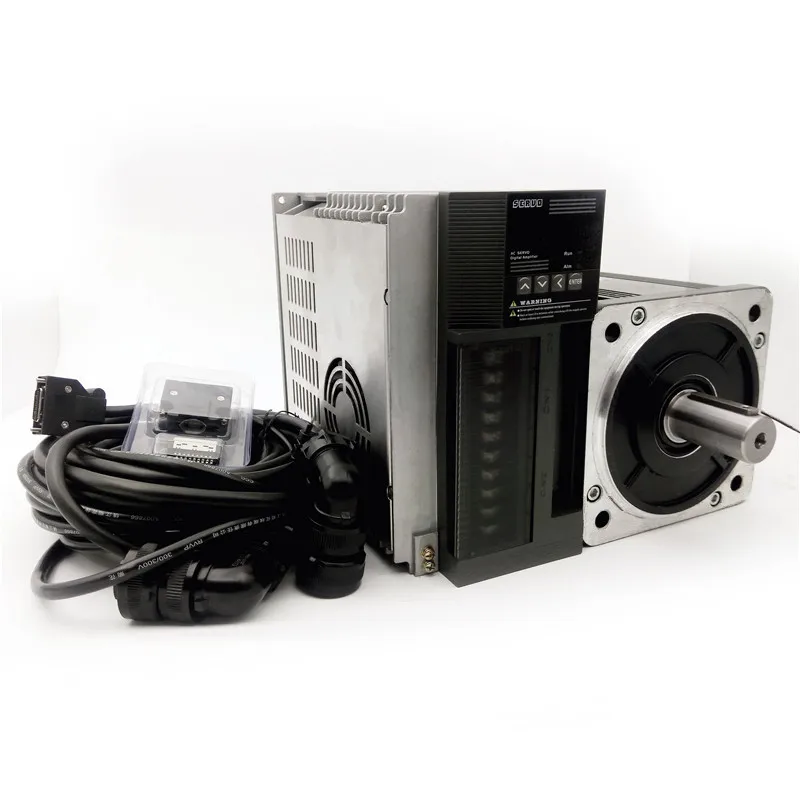

150ST-M23020 серводвигатель переменного тока 2000 кВт JB-1000C50L об/мин 23 нм и соответствующий серводвигатель с кабелем 5 м

Этот товар включает:

Серводвигатель, 1 шт.

Серводвигатель, 1 шт.

Кабель двигателя 5 метров

Кабель энкодера 5 метров

Штекер драйвера 1 шт.

Если вам нужно руководство пользователя сервопривода на английском языке, пожалуйста, дайте нам свой адрес электронной почты, и мы отправим вам письмо.

1 серводвигатель

Размер установки: единица измерения = мм

Характеристики

Модель двигателя

150ST-M15025

150ST-M15020

150ST-M18020

150ST-M23020

150ST-M27020

Номинальная мощность (кВт)

3,8

3,0

3,6

4,7

5,5

Номинальное напряжение (В)

220

220

220

220

220

Номинальный ток (А)

17

14

17

21

24

Номинальная скорость (об/мин)

2500

2000

2000

2000

2000

Удерживающий момент (Н. М)

15

15

18

23

27

Пиковый крутящий момент (Н. М)

30

30

36

46

54

Постоянное напряжение (В/1000 об/мин)

59

70

71

72

64

Коэффициент крутящего момента (Н. М/А)

0,88

1,07

1,05

1,09

1,1

Инерция ротора (кг. М2)

3.88x10-3

3.88x10-3

4,6X10-3

5,8x10-3

6,8x10-3

Сопротивление линии (Ω)

0,23

0,34

0,255

0,2

0,125

Line-линейная индуктивность (mH)

1,08

1,55

1,3

1,06

0,7

Механическая постоянная (мс)

4,7

4,56

5,1

5,3

5,6

Вес (кг)

15

15

17

20,4

22,7

Длина двигателя L (мм)

230

230

248

278

302

Номер линии энкодера (PPR)

2500

Класс изоляции

Класс F

Класс безопасности

IP65

Эксплуатация экологических условий

Температура: -20 °C ~ + 40 °C Влажность: ниже 90% относительной влажности без выцветания

Вилка для обмотки двигателя

Свинцовый провод

U

V

W

ПЭ

Серийный номер штекера

2

3

4

1

Фотоэлектрический разъем энкодера (15 pin)

Сигнальный провод

5В

0 В

A +

B +

Z +

А-

Б-

Z-

U +

V +

W +

U-

В-

W-

ПЭ

Серийный номер штекера

2

3

4

5

6

7

8

9

10

11

12

13

14

15

1

Абсолютный разъем энкодера (7 pin)

Сигнальный провод

Е-

E +

SD-

0 В

SD +

+ 5В

ПЭ

Серийный номер штекера

2

3

4

5

6

7

1

Мотор может быть собран с тормозом, редуктором и абсолютным кодировщиком по мере необходимости.

Меры предосторожности при установке

1. При установке/снятии деталей до конца вала двигателя не нажимайте сильно на вал, чтобы предотвратить повреждение кодировщика на другом конце вала.

2. Стремление защитить седло вала от вибрации, чтобы предотвратить повреждение подшипника.

2 серводвигателя

JB-1000C50L

Выбор типа серводвигателя

JB-1000 B 30 л

(1) (2) (3) (4) (5)

(1) Серия: стандартные типы серводвигателей JB адаптируются к нескольких спецификациях серводвигателей и отраслей промышленности с богатыми формами базы данных.

(2) элементы Отзывы:

1000: 2500C/T Инкрементного Типа и кодеры энергосберегающего типа проводки,

S: синус и Козин (217bi/218bit(131072/262144),

М: многоконтурная шина (217/131072/65536 бит (),

B: одноконтурная шина (220 бит (1048576)

(3) Режим управления:

B: контроль положения

C: управление всеми функциями/скоростью/крутящим моментом,

T: специальная функция ПЛК с сенсорным экраном

(4) спецификация модуля IPM:

20:20A, 30:30A, 50:50A, 75:75A

(5) напряжение главной цепи:

L: однофазный или Трехфазный 220 В;

H: трехфазный 380 В

Примечание: По умолчанию 220 В, когда это напряжение опущено.

Характеристики

Тип

JB-1000(20A/30A/50A/75A)

Блок питания управления и источник питания главной цепи

L: однофазный или трехфазный В переменного тока

H: трехфазный 380 В

Колебания напряжения: -15% - + 10%, 50/60 Гц

Подходящая среда

Температура

Работа: 0-55 °C

Хранение: -40 °C-80 °C

Влажность

Не более 90% (без конденсации)

Индекс воздуха

Нет пыли (проводящие среды, такие как металлический порошок и т. д.) в электрическом шкафу

Режим управления

Серия JB-1000B

Контроль положения

Серия JB-1000C

Контроль положения, контроль скорости, контроль крутящего момента

Внешний ввод/вывод

1. Сервопривод включает 2. Сброс 3. Сброс отклонения положения

4. Запрещение импульса, CCW и CW 5. Переключение положения 6. Выбор скорости

7. Зажим нулевой скорости 8. Второй сброс

9. Расширенные функции (опции), такие как ориентация и допустимая остановка

10. Позиционирование завершено

Отзывы кодировщика

10000p/r (стандартный); Допустимое деление частоты (опции)

Режим связи

1. RS232 (опции)

2. RS485 (опции)

Инерция нагрузки

Инерция двигателя менее 5 раз

Функция мониторинга

Скорость, текущее положение, накопление командного импульса, отклонение положения, ток двигателя, состояние работы, клеммы на входе и выходе, импульсный сигнал Z и т. д.

Функция защиты

Перенапряжение, Перегрузка по току, перегрузка по скорости, перегрузка, неправильный отзыв и т. д.

Функция будильника

Когда Серводвигатель работает ненормально, подается сигнал тревоги светодиодный мигает и горит красный светильник.

Регулировка усиления

Регулировка усиления может осуществляться в соответствии с характеристиками двигателя, когда двигатель работает или останавливается
