Напряжение переменного тока с бесщеточным двигателем постоянного мотор драйвер

Напряжение переменного тока с бесщеточным двигателем постоянного мотор драйвер

Описание:

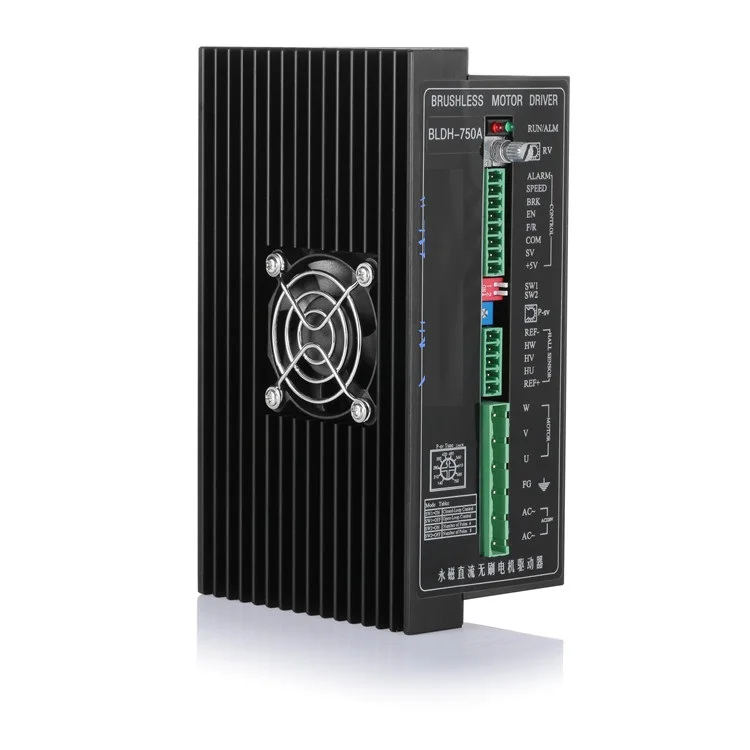

BLDH-750A Бесщеточный двигатель постоянного тока Привод Является Высокая мощность Бесщеточный двигатель постоянного тока Привод Продукты широко Используется в деревообработке Машинное оборудование, Электронный Оборудование, упаковка Оборудования и других Промышленность, Клиенты получают Широкое распространение Хвалю и доверие

Технические характеристики

Электрические параметры (Tj = 25 °C)

Входное напряжение

AC80V-260V, номинальный ac220в

Ток на выходе

Оценка 8A, 1A-18A

Применимо Скорость двигателя

0-20000 ОБ/мин

Напряжение ХоллаСигнал

4,5 v-5,5 v переменного тока, Номинальная: 5v

Зал Ток привода

Номинальная мощность: 20 мА

ВнешнийПотенциометр скорости

Номинальная мощность: 10 кОм

Требования к окружающей среде

Охлаждение

Самокрутая

Защита окружающей среды

Держите подальше от масла, пыли и кислого газа

Температура

-20 °C ~ + 40 °C

Влажность

40-90% относительной влажности

Вибрация

5,9 м/с2.Макс.

Температура хранения.

-20 °C ~ + 125 °C

Размеры

Описание клемм

Клеммная метка

Описание

AC ~/AC ~

Напряжение питания для драйвера

U;V;W

К двигателю. Убедитесь, что правильно подключено к приводам двигателя.

REF +;REF-;Ху; HV;HW

Подключение датчика Холла, REF +;REF-предназначены для питания холла. Убедитесь в правильном подключении к залам.

AVI;ENBL;F/R; BRK;Vcc

Управление входом; См. Изображение ниже

Скорость; ALM

Выход сигнала;(O.C.)

Схема проводки

Приложение:Схема линейного источника питания

TX: изоляционные трансформаторы

VDC + & asymp; 1,414 × Vout, Vout предлагается AC21 ~ 28V для этого драйвера

Мощность трансформатора определяется током двигателя

C1 = 100V/2200 мкФ; C2 = 400V/0,22 мкФ;

Посылка:

1 xBLDC драйвер двигателя BLDH-750A
