Светодиодный оптоволоконный светильник DMX512 90 Вт RGB комплект из 680 нитей звездного

Светодиодный оптоволоконный светильник DMX512 90 Вт RGB комплект из 680 нитей звездного

Оптоволоконные производители освещения, приветствуем рекомендации по индивидуальному заказу.

Новый 90 Вт RGB светодиодный оптоволоконный l светильник ing star потолочный светильник, комплект 0,75, 1, 2 и 3 мм люстра из оптического волокна Светодиодный dmx светильник двигателя

Светодиодный светильник RGB 90 Вт:

Технические Параметры
Входное напряжение: AC86-265V мощность: 90 Вт
Цвет: RGB светодиодный
Выход серый уровень: 256 Вход сигнала: DMX512/1990
Выход DMX : 3 канала (RGB), стандартный разъем XLR DMX512;
Чистая Вес: 1,94 кг брутто Вес: 2,4 Кг
Светильник источника размер устройства: L280mm × W195mm × H80MM головки оптоволоконного кабеля Внутренний диаметр: 29 мм
Светильник Материал корпуса: алюминий пульт дистанционного управления: RF
Пульт дистанционного управления с Размеры: L85 × W52 × H7mm посылка Размеры: L325mm × W320mm × H125MM
Срок службы: 50000 часов Гарантия: 2 года

Конец оптоволоконного кабеля светится:

Продукт

Модель

Oute Диаметр

Длина (м)

Цвет

Концевая свечение оптоволоконного кабеля для декоративного освещения

Волокон

0,75 & 1 и 2 и 3 мм

3

Прозрачный

Продукты включают в себя:

1 шт., оптоволоконный светильник RGB 1,90 Вт
1 шт., пульт дистанционного управления 2,28 ключа RF
3. Выход адаптера dc24v 1 шт.
4. Руководство пользователя 1 шт.
5. Оптическое волокно (0,75 мм 500 шт. + 1 мм 150 шт. + 2 мм 20 штук + 3 мм (10 шт.) * 3 м  2015 г. 1 предмет

Режим 1: Режим DMX

Примечание: FUN = OFF (десятое переключение кода) означает принять Режим сигнала DMX512
Первые настройки Адреса DMX:
Набор декодеров, адрес бит с помощью переключателя кодирования, из которых 1-9 предназначен для установки стартового адреса переключателя цифрового кода двойной DMX512, первый-самая низкая позиция, девятый один является самым высоким
Бит адресного кода может быть установлен на 512.

DMX512 start адресный код-это сумма переключателей 1-9, в то же время поверните нижнюю часть кодового переключателя (ON set to "1"), затем можно получить значение бит; Переключатель кодирования (Установите значение «0»), значение бит-0.

Пример 1:
Как указано в таблице 1, адрес запуска DMX512 должен быть 38,

Кодирование номера 6,3,2 позиции на циферблате, чтобы «1», другие Установите на «0»,

Затем сумма переключателя 1-9, Значение кода 32 + 4 + 2,

Это адрес запуска DMX512 38

Схема 1

Пример 2:

Как показано на рис. 2, адрес запуска DMX512 установлен на 388,

Кодирование номера 2,3,6,8 переключение циферблата на «1», другие настройки на «0»,

Затем сумма переключателя 1-8, значение кода 4 + 128 + 256 = 388,

Это адрес запуска DMX512 388.

Схема 2

Режим 2: режим RF

Примечание: Это будет радиочастотный режим, когда переключатель No. 10 будет выключен.

Инструкция удаленного доступа:

Функция совпадения кода (доступна, когда вы выходите из фабрики)

1. Питание Светодиодного двигателя, хорошо работает, когда указаны красные огни.

2. Нажмите на FADE3 и FADE7 одновременно с эффективным дистанционным управлением, белый цвет светодиодного двигателя мигает. Код соответствует успешно выполненному.

Режим 3: встроенный режим эффектов

Выбор эффектов (кнопка переключения № 4 на № 4):12 видов

1. Пуш-ап № 1: семь цветов, изменение цикла. 2.Push No. 2: RGB выцветает и выцветает

3. Push No.1 и 2: Severn color jumping 4. Push No.3: RGB jumping.

5. Нажмите № 1 и 3: RGB flash jumping. 6. Push No.2 и 3: Статический красный

7. Нажмите № 1, 2 и 3: статический зеленый 8. Нажмите № 4: статический синий

9. Пуш-ап № 1 и 4: статический желтый 10. Пуш-ап № 2 и 4: статический фиолетовый

11. Толчок № 1, 2 и 3: статические cyan 12. Пуш-ап № 3 и 4: Статический белый

Выбор скорости (кнопка переключения № 5 на № 7) 8 видов

1. Пуш-ап No.5: 0,5 во-вторых. 2. Push No.6: 1 секунда. 3. Нажмите с силой, No.5,6: 1,5 во-вторых. 4. Нажмите № 7: 2 секунды.

5. Нажмите с силой, No.5: 0,5 во-вторых. 6. Push No.6: 1 секунда. 7. Пуш-ап No.5,6: 1,5 во-вторых. 8. Нажмите № 7: 2 секунды.

Применение схема подключения

1. Модель DMX

2. Радиочастотная модель

3. Модель BUILT_IN

Максимальная формула подключения волокна:

Количество оптического волокна может быть установлен:

Модель

Внутренний диаметр pgконнектора (мм)

Диаметр волокна (мм)

Макс номер волокна

FB75RGBRFDMX

29

0,75

1100

FB75RGBRFDMX

29

-1 шт.

660

FB75RGBRFDMX

29

1,5

290

FB75RGBRFDMX

29

2

160

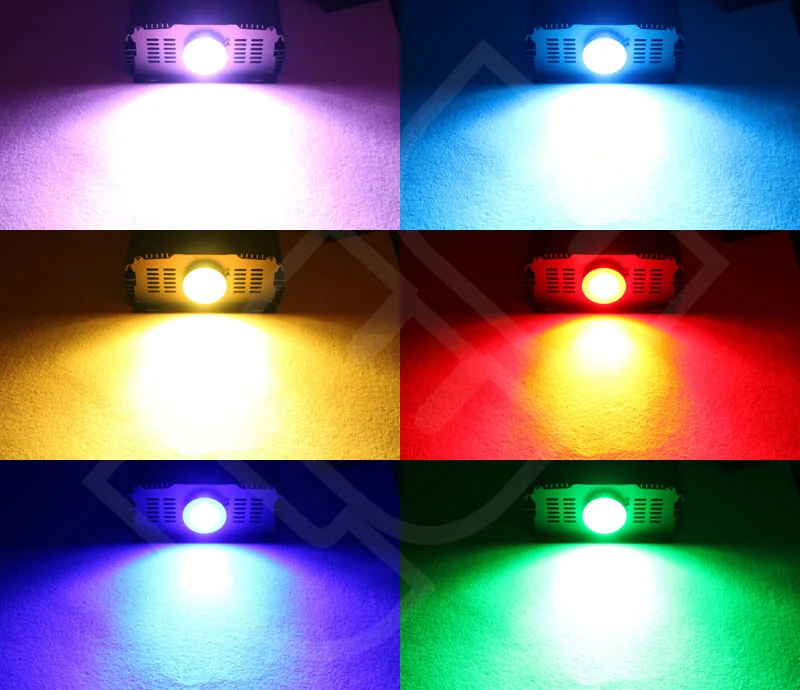

Фотографии товара: abcde@alibaba.com

Применение эффект...............................................................................................
