2.5Nm Nema23 ЧПУ Комплект 4 Оси TB6600HG Микрошаговый Драйвер Мотора для Мини Машины|cnc|cnc

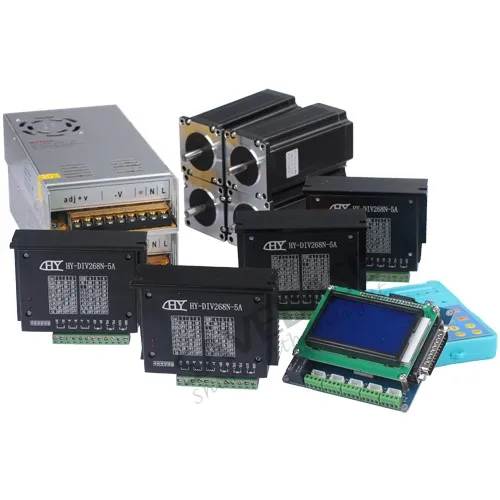

DIY ЧПУ Набор 3 Оси : Последное 3-ье Поколение 5 Осей Комплект Интерфейсной Платы (BCD-S)
+4x Nema23 2.5Nm/354 Oz-in 57BYGH112-401A Шаговый Двигатель

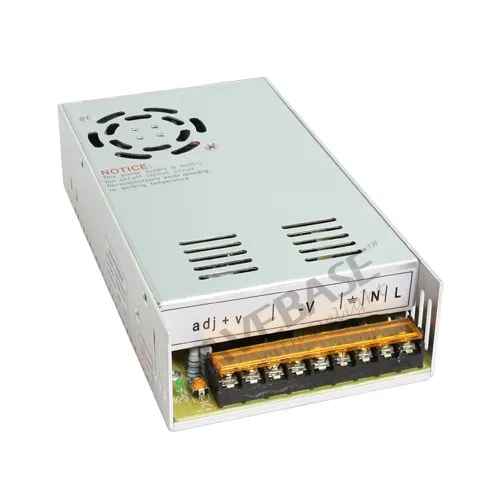

+2x 360W 36V10A Блок Питания
+4x TB6600HG Микрошаговый Драйвер   Описания Эта последная интерфейсная плата 3-го поколения уже получила повышение и превратилась в набор интерфейсной платы умного, профессионального и промышленного уровня через перепланировки PCB платы, вложения интеллектуального чипа памяти (профессиональная версия) и обновления внешнего ручного инструмента управления (панель управления и дисплей). Перепланировка PCB платы будет делать интерфейсную плату управлять микрошаговыми драйверами гладкее с низким шумом. Фактически, этот набор интерфейсной платы 3-го поколения имеет два версии, одна стандартная версия, и другая является профессиональной версией. По сравнению с стандартной версией, профессиональная версия главно имеет два функции, чем стандартная версия. Одна "функция G-код записи через компьютера, и другая является функцией ручного программирования. Кроме того, у этих двух версий нет каких-либо разниц. Имея встроенный интеллектуальный чип памяти, профессиональная версия 3-го поколения 5 осей интерфейсная плата может легко записать МАКСИМУМ 4 осевой (X, Y, Z, A Ось) G-код ход на ЧПУ софтвере (например Mach3, EMC2, KCAM4, т.д..) компьютера, а затем перезапустить записанные G-код, чтобы делать шаговый двигатель работать без помощи компьютера. TB6600HG микрошаговый драйвер высокого действия, он строится на последней оригинальной TOSHIBA высокоэффективности TB6600HG IC. Этот TB6600HG принимает ШИМ биполярный синусоидальный прерыватель одиноких-чипов, чтобы гарантировать низкую вибрацию и высокую эффективность. Кроме того, новый дизайн с BiCD0.13 (45V) технологией процессов на чипсете также обеспечивает максимум 5.0A исходящий ток и 45V выходной выдерживающее напряжение. Следовательно, только диапазон тока шагового двигателя находится в пределах 0.2-5 амперов, все 2-фазового и 4-фазового Nema17, Nema23, Nema24 и мальный размер Nema34 шаговый двигатель будет работать отлично с таким новым TB6600HG шаговым драйвером. Короче говоря, качества и функции новой 3-го поколения передовой 5 осей интерфейсной платы являются революцию от предыдущей версии. С помощью этого комплекта ЧПУ, вы будет получать выгоду от этого комплекта на ЧПУ работе. Прошу покупать этот комплект с уверенностью. Эта 3G 5 Осей интерфейсная плата Стандартная Версия (BCD-S). Если вам нужно профессиональную версию 3G 5 Осей интерфейсную плату или 1G 5 осей интерфейсную плату, пожалуйста, свяжитесь с нами. Особенности I. 3G 5 Осей Интерфейсная Плата Высокое действие, экономично-эффективность. Для вручную управления шаговым двигателем, оба стандартных и профессиональных драйверов также быть оснащены дисплей и панелей управления. Автоматическая идентифицируйте оба компьютера и панеля управления, функции компьютера и контрольной панели может быть переключены интеллектуально друг к другу без какого-либо вмешательства. Дисплей может в реальное время проследить за беговым путем G-Код на компьютере или ввезти по контрольной панели, а затем полностью и синхронно показывает изменение МАКСИМУМ ЧЕТЫРЕ оси ((X, Y, Z, А ось и т.д.) значения на его экране, оно вполне синхронный с изменением значения на четырех координатах Mach3. Автоматически выпоните настройки инструмента на X, Y, Z Оси через панели управления без помощи компьютера. Оба стандартной и профессиональной версии совместные с Mach2, Mach3(По умолчению Софтвер, LinuxCNC(EMC2), KCAM4 ЧПУ программным обеспечением, т.д.. Кроме того, профессиональная версия также может автоматически проследить путь движения G-Код от ЧПУ софтвер (Например Mach3, EMC2, KCAM4, т.д..) компьютера и записать G-код в чип памяти; Легко повторно двигаться G-код для управления шаговым двигателем без помощи компьютера. Профессиональная версия также поддерживает вручную программирование через панели управления, только введите требуемые значения на одной оси и запишите их в чип памяти драйвера, и затем запустить записанные значения для привода оси, чтобы линейное движение, широко используется на RBI машины, Конвейеры и так далее. Два способа для питания получения, 5V DC электропитание или USB порт для питания получения из компьютера непосредственно. Совместные с всеми 2 фаза, 3 фаза и 4 фаза микрошаговыми драйверами на рынке. Автоматически функция защиты электроцепи когда проводка между интерфесной платой и микрошаговым драйвером неверная. Имея Интерфейс управления релейного выхода, доступный для шпинделя двигателя или воздушного насоса, водяного насоса и т.д.. LED дисплей 5-осей работы, визуально отображает рабочее состояние контроллера шагового драйвера. Управление ввода 5 типов на интерфейсе ручного управления, чтобы установить Ограничение, Экстренная-Остановка, Выравнивание по центру, Резак-Выравнивание/Настройка Инструмента. II. TB6600HG Контроллер Шагового Драйвера Высокое действие, экономично-эффективность. Автоматическое уменьшение холостого тока. Напряжение питания до 45V DC. Исходящий ток до 5.0A. Подходящий для 2-фазового и 4-фазового двигателя. Вход сигнала оптоэлектронной изоляции высокой скорости. ШИМ биполярный синусоидальный прерыватель одиноких-чипов гарантирует низкую вибрацию и высокую эффективность. 1, 2, 4 (Новый Режим), 8, 16 управление регулируемого микрошага, двигатель работает более точно и гладко. Оснащен интерфейсной платой, индикаторной панелей и панелей управления для управления двигателем вручную. Дизайн охлаждающей алюминиевой коробки для охлаждения, и защитите доск драйвера от повреждения грязи, пыли и жидкости. Защита от перегрузки, перетока, перегревы, перенапряжения и недонапряжения, чтобы избежать повреждение для вашего компьютера и устройств. III. Шаговый Двигатель 57BYGH112-401A   Применения Подходящий для любого малого и среднего автоматического оборудования с ЧПУ контроллером, например X-Y-Z столы, этикетировочные машины, лазерные резаки, гравировальные машины, и сортировочные машины. Подходящий для широкого диапазона шаговых двигателей, NEMA размер с 17 до 34. Для изготовления рекламы, например: марка, архитектурный макет, значок, табличка, дисплей, табличка на дверях, украшение мебеля, и т.д.. Для обработки макетов различных узоров. TB6600HG Настройка DIP-Переключателя   Выходной
Ток Перек. 1 Перек. 2 Пере. 3 Микрошаговый
Режим Перек. 4 Перек. 5 Перек. 6 0.2A Вкл. Вкл. Вкл. N/A Вкл. Вкл. Вкл. 0.6A Вык. Вкл. Вкл. 1(Полный Шаг) Вык. Вкл. Вкл. 1.2A Вкл. Вык. Вкл. 2 Вкл. Вык. Вкл. 1.8A Вык. Вык. Вкл. 2 Вык. Вык. Вкл. 2.5A Вкл. Вкл. Вык. 4 Вкл. Вкл. Вык. 3.3A Вык. Вкл. Вык. 8 Вык. Вкл. Вык. 4.2A Вкл. Вык. Вык. 16 Вкл. Вык. Вык. 5.0A Вык. Вык. Вык. N/A Вык. Вык. Вык. Интерфейсы (3G 5 Осей Интерфейсная Плата) (TB6600HG Шаговый Драйвер) Схема Подключения (Подключение-Интерфейсной-Платы) (TB6600HG-Подключение) Электрические Спецификации Интерфейсной Платы Входное Напряжение 5V DC блок питания или USB порт для получения питания прямо от компьютера Тип Версии Стандартная Версия Тип Драйвера Импульс + Направление + Enable Одинокий Управление Подходящий Шаговый Драйвер 2 Фаза, 3 Фаза, 4 Фаза Шаговый Драйвер (M542/M542H/MA860H/3MA2290 т.д..) Чистый вес 170г (Интерфейсная Плата + Индикаторная Панель) Размер 110*110*25мм Операционная Окружающей Среда & Другие Спецификации Охлаждение Естественное охлаждение или Принудительное охлаждение вентилятора Операционная Среда Окружающая Среда Избежание пыли, масляного тумана, агрессивных газов Температура Окружающей Среды 0 °C ~ 50°C (32°F ~ 122°F) Влажность 40%RH ~ 90%RH Рабочая Температура 70°C (158°F) Макс Температура Хранения -20 °C ~ 65°C (-4°F ~ 149°F) Температура Хранения Прибл. 275г (Интерфейсная Плата + Ручка Управления + Индикаторная Панель) Электрические Спецификации TB6600HG Шагового Драйвера Входное Напряжение 12V ~ 45V(Пик) DC Выходное Напряжение 0.2A ~ 5.0A (Пик) Тип Драйвера Импульс + Направление + Разрешайте сигнальное управлениесигнальный
(ШИМ биполярный синусоидальный прерыватель одиноких-чипов) Подходящий Двигатель Nema17, Nema23, Nema24, малый размер Nema34 (номинальный ток: 0.2A-5.0A) Вес Нетто 250г Размер 105*85*35мм Операционная Окружающей Среда & Другие Спецификации TB6600HG Шагового Драйвера Охлаждение Естественное охлаждение или Принудительное охлаждение вентилятора Операционная Среда Окружающая Среда Избежание пыли, масляного тумана, агрессивных газов Температура Окружающей Среды 0 °C ~ 50°C (32°F ~ 122°F) Влажность 40%RH ~ 90%RH Рабочая Температура 70°C (158°F) Макс Температура Хранения -20 °C ~ 65°C (-4°F ~ 149°F) Общий Вес Прибл. 300г Спецификации Блока Питания Входное Напряжение 90-132VAC/180-264VAC Переключателем Входная Частота 47~63Hz Выходное Напряжение 36V Полный Ток 10A Vout Регулируемый Диапазон 36V±10% Размер 215*115*50мм Вес 1100г Спецификации Шагового Двигателя Модель 57BYGH112-401A Вал Одинокий Вал (Диаметр:8мм; Длина:21мм) Номинальный Ток 3.0A/Фаза Номинальное Напряжение 6.0V Угол Шага 1.8°±5% Фаза 2 Фазы Сопротивление Фазы 2.0x(1+10%)Ω/Фаза Индуктивность Фазы 7.5x(1+20%)mH/Фаза Удерживающий Крутящий Момент 2.5Nm (Прибл. 354 Oz-in) Фиксированный Крутящий Момент 600gf.cm Изоляционное Сопротивление ≥100MΩ (500VDC) Класс Изоляции Класс B Вес 1.6кг/шт 4 x 1 Ось TB6600HG Контроллер Шагового Драйвера (TB1H) 1 x 3G 5 Осей Интерфейсная Плата (Стандартная Версия) 1 x Панель Управления (Стандартная Версия) 1 x Дисплей (Вложен в Интерфейсной Плате) 4 x 57BYGH112-401A Шаговый Двигатель 2 x 36V10A Блок Питания 1 x DB25 LPT Параллельный Кабель 1 x USB Кабель Питания 1 x CD
