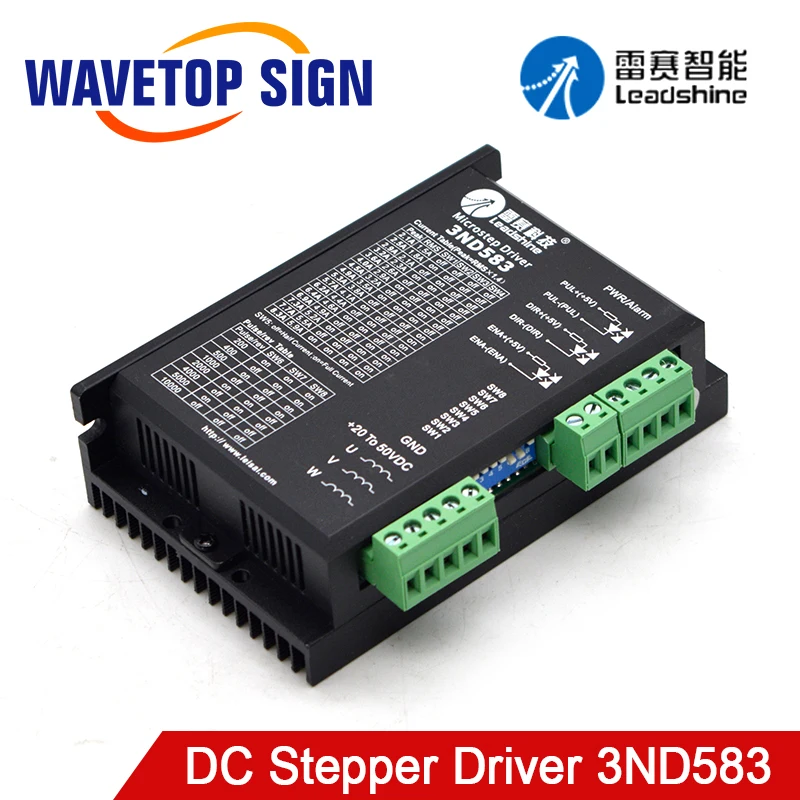

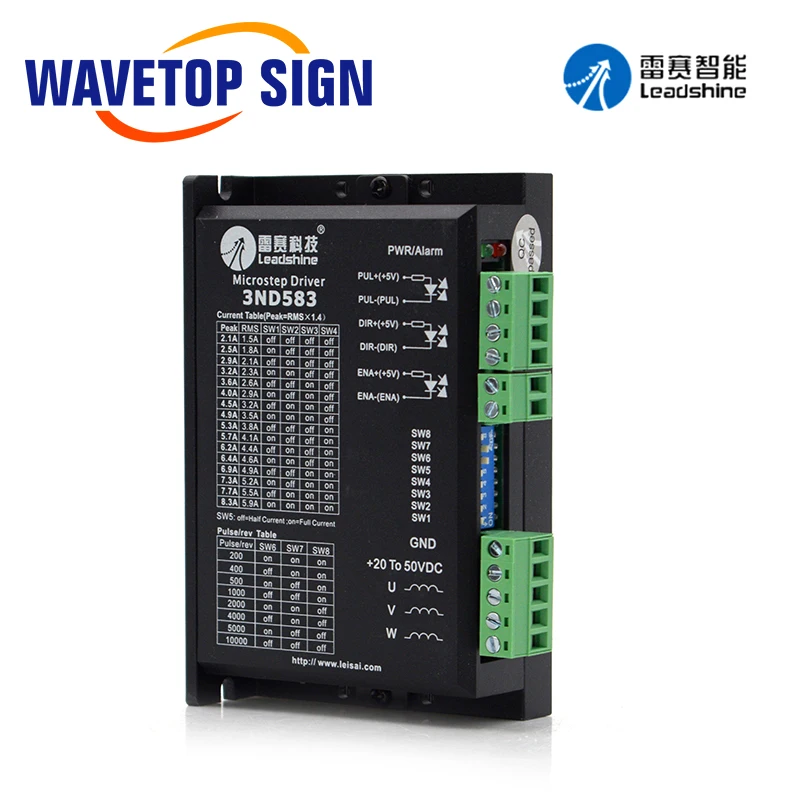

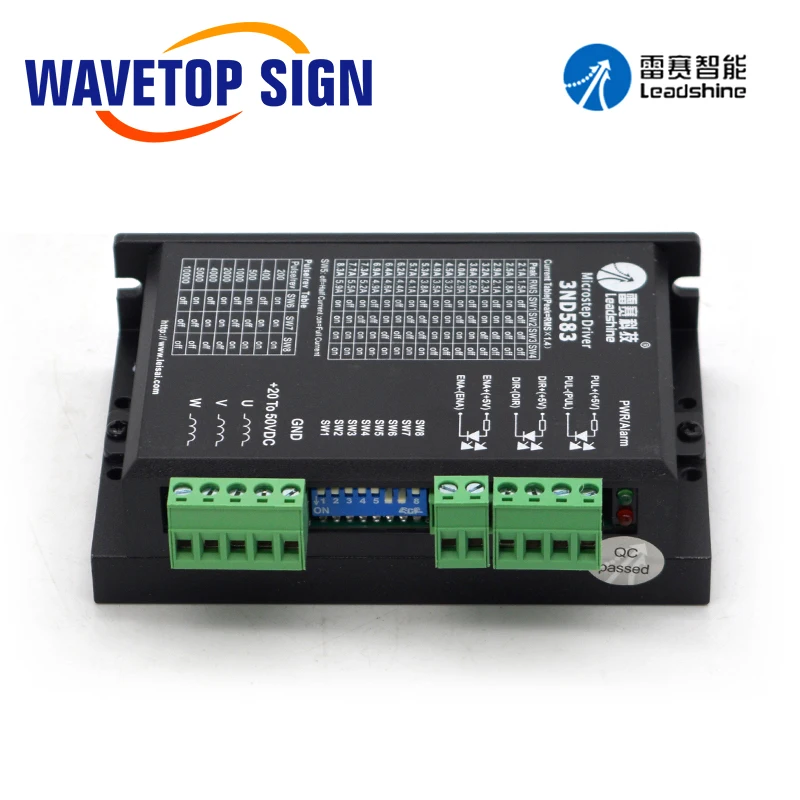

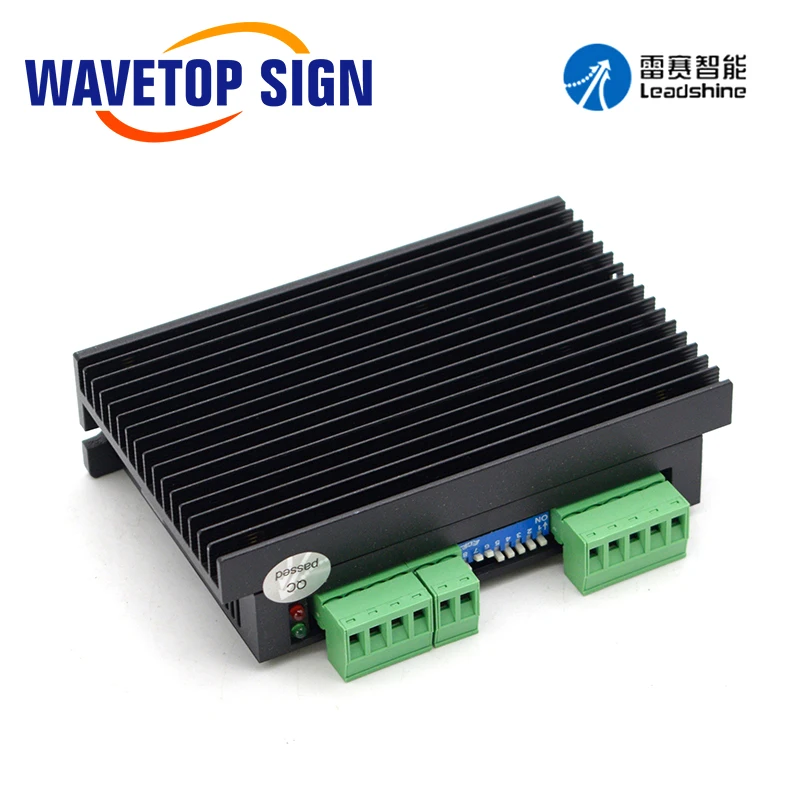

Leadshine 3ND583 3 фазы Драйвер шагового двигателя 20 50VDC 2 1 8.3A матч с 57 86 мотор

Leadshine 3ND583 3 фазы Драйвер шагового двигателя 20 50VDC 2 1 8.3A матч с 57 86 мотор

Особенности:

1) экономичный, ультра-низкий уровень шума

2) Доступно до 8 отделений

3) Напряжение питания до 50 В постоянного тока

4) Максимальная Выходная сила тока до 8,3 А (средняя 5,9 а)

5) Входной сигнал совместим с TTL, и ток автоматически уменьшается наполовину в состоянии покоя.

6) может управлять 3, 6 линейный трехфазный шаговый двигатель

7) оптически изолированный дифференциальный входной сигнал

8) Частота импульсного отклика до 400 кГц (более высокая опция)

Функция P1

Детали 3DM580S

PUL(+ 5 В/PUL)

Импульсный сигнал: Импульсный активный на подъем края; 4-5 в тех случаях, когда PUL-HIGH, 0-0,5 в тех случаях, когда PUL-LOW. Минимальная ширина импульса 2.5мкс. Добавьте резистор для ограничения тока при + 12 В или + 24 В Входное логическое напряжение (1K для + 12 В, 2k для + 24 В). Такие же, как сигналы DIR и ENA.

DIR(+5V / DIR)

Сигнал DIR: этот сигнал имеет низковольтные/высоковольтные уровни, чтобы представить два направления вращения двигателя .. Минимальное время установки направления 5 МКС. Также замена подключения двух проводов катушки (например, g. a + и A-) К ПРИВОДУ обратное направление двигателя.

Эна(+5 В/Эна)

Включение сигнала: этот сигнал используется для включения/отключения диска. Высокий уровень + 5 В (сигнал управления NPN) для включения привода и низкого уровня для отключения диска. PNP и дифференциальные сигналы управления, напротив, а именно низкий уровень для включения. По умолчанию он остается неподключенным (включен).
