Одобренный CE PFC Функция 12 v 25a одиночный выход импульсный источник питания высокая эффективность низкая стоимость SMPS 300 W

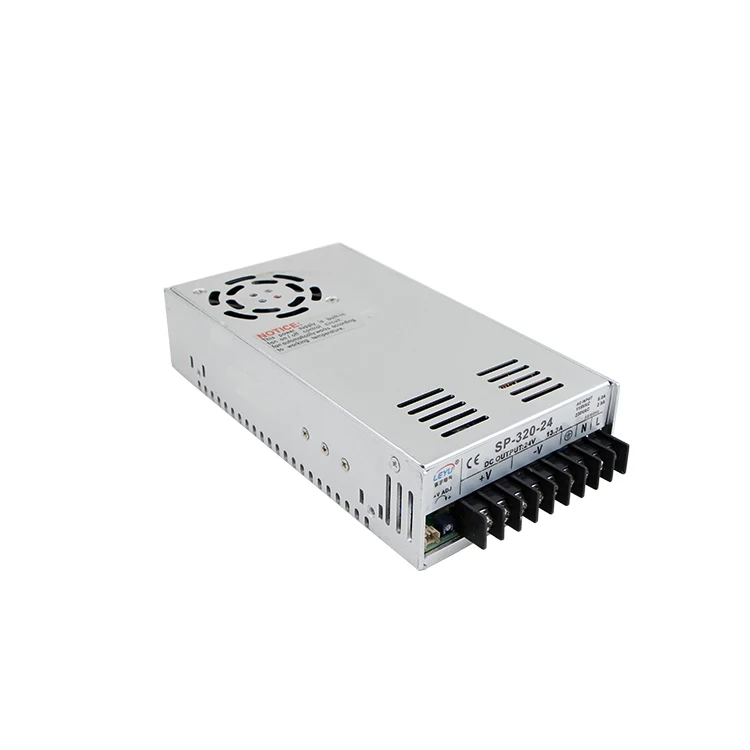

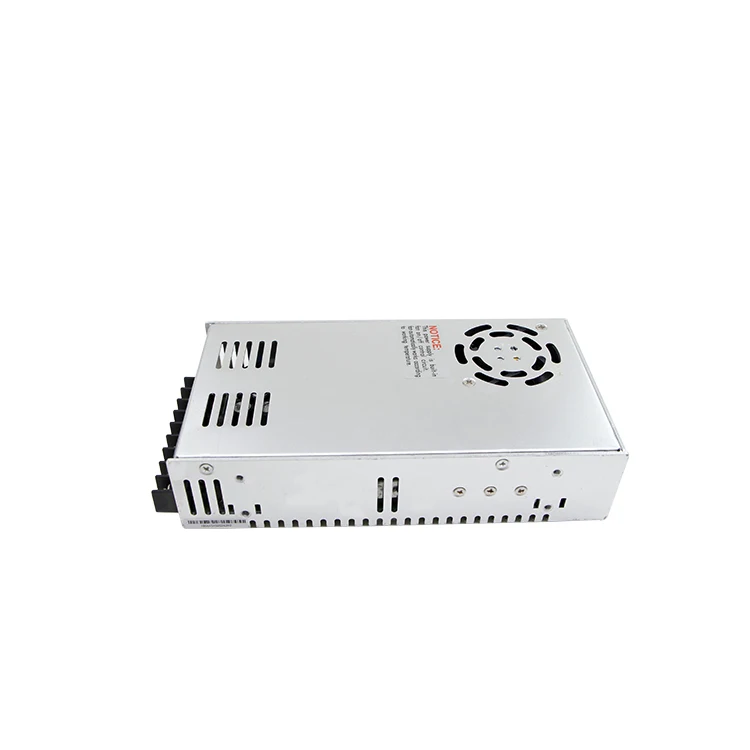

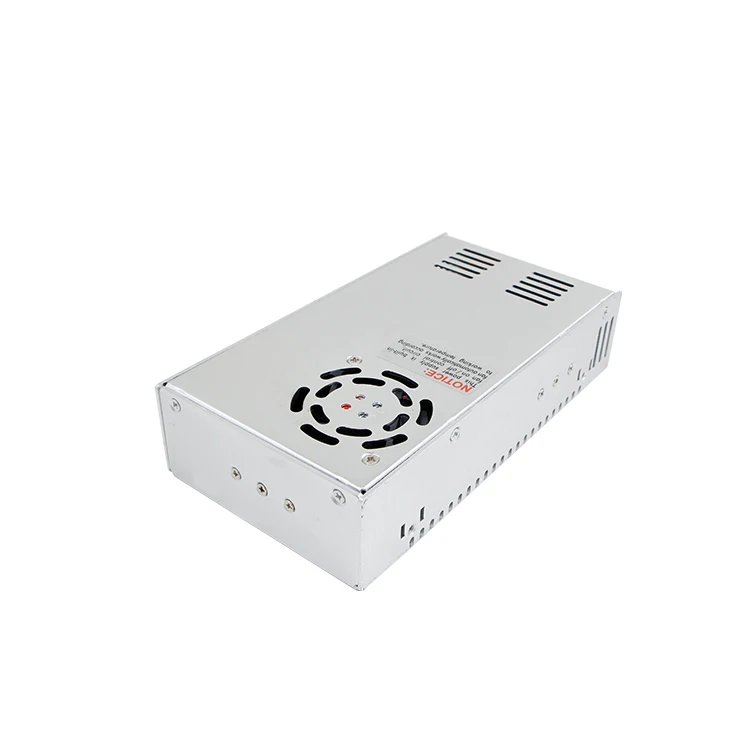

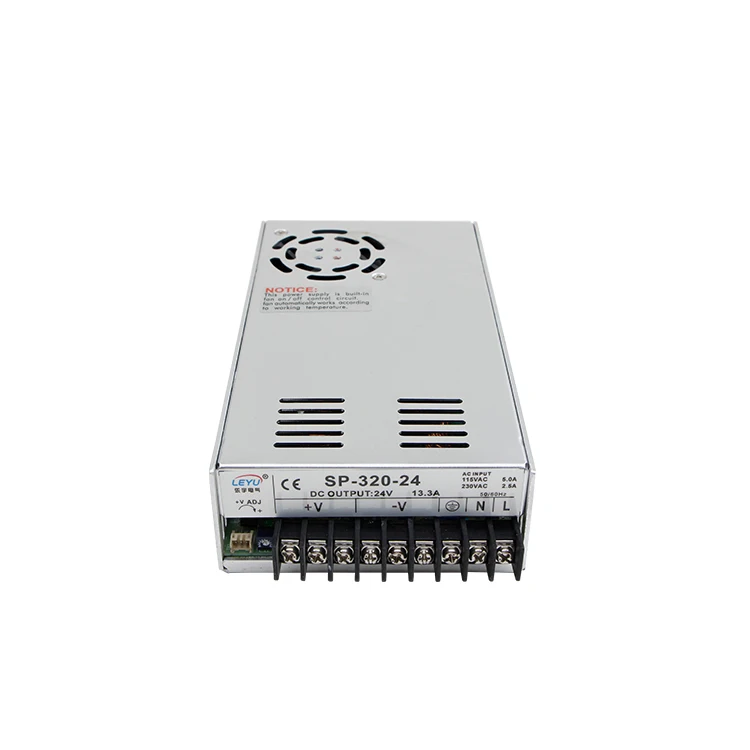

320 Вт одиночный выход с функцией PFC SP-320 серии

Особенности:
· Универсальный вход переменного тока/полный диапазон
· Встроенная активная Функция PFC, PF> 0,95
· Защита: от короткого замыкания/перегрузки/перенапряжения/перегрева
· Принудительное воздушное охлаждение встроенным вентилятором постоянного тока
· Фиксированная частота переключения на 100 кГц

· 2 года гарантии

Технические характеристики

Выход

Модель

SP-320-5

SP-320-7.5

SP-320-12

SP-320-13.5

SP-320-15

SP-320-24

SP-320-27

SP-320-48

Напряжение постоянного тока

5 В

7,5 В

12 В

13,5 В

15 в

24 В

27 в

48 В

Номинальный ток

55а

40А

25А

22A

20А

13A

11.7A

6.7A

Диапазон тока

0-55A

0-40 А

0-25 А

0-22 A

0-20 А

0-13 а

0-11.7a

0-6.7a

Номинальная мощность

275 Вт

300 Вт

300 Вт

297 Вт

300 Вт

312 Вт

315,9 Вт

321,6 Вт

Пульсация и шум

150mVp-p

150mVp-p

150mVp-p

150mVp-p

150mVp-p

150mVp-p

200mVp-p

240mVp-p

Диапазон регулировки постоянного тока

± 10%

± 20%

-16 процентов, + 10%

± 11%

-10%, + 20%

-16 процентов, + 10%

-4%, + 18%

-15%, + 17%

Допуск напряжения

± 2%

± 2%

± 1%

± 1%

± 1%

± 1%

± 1%

± 1.0%

Линейное регулирование

± 0.5%

± 0.5%

± 0.3%

± 0.3%

± 0.3%

± 0.2%

± 0.2%

± 0.2%

Регулирование нагрузки

± 1%

± 1%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

Настройка, подъем, время ожидания

800 мс, 50 мс, 16 мс/230 В переменного тока 2500 мс, 50 мс, 16 мс/115 В переменного тока при полной нагрузке

Вход

Диапазон напряжения

88 ~ 264VAC 120 ~ 370VDC частота: 47 ~ 63 Гц

Ток переменного тока

5А/115В переменного тока 2.5а/230В переменного тока

Коэффициент мощности

PF> 0,95/230VAC, PF> 0,98/115VAC при полной нагрузке

Эффективность

79%

83%

86%

86%

86%

87%

88%

89%

Пусковой ток

20A/115VAC 40A/230VAC

Ток утечки

<1мА/240В переменного тока

Защита

Перегрузка

Номинальная выходная мощность 105%-135%

Тип защиты: режим Hiccup, автоматически восстанавливается после удаления неисправности

Перенапряжение (В)

115% ~ 135%

Тип защиты: выключение o/p напряжения, повторное включение для восстановления

Перегрев.

Выключение o/p напряжения, восстанавливается автоматически после понижения температуры

Окружающая среда

Рабочая температура. Влажность

-20 ~ + 65deg; 20% ~ 90% RH без конденсации

Температура хранения. Влажность

-40 ~ + 85 градусов; 10% ~ 95% относительной влажности

Температура. Коэффициент

± 0.03%/град (0 ~ 50град)

Вибрация

10 ~ 500 Гц, 2G 10 мин./1 цикл, период для 60 мин, каждый вдоль X, Y, Z осей

Безопасность

Выдерживает напряжение

I/P-O/P: 3 KVAC I/P-FG: 2 KVAC O/P-FG: 0,5 KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG: 100 M Ом/500VDC/25deg/70% RH

Стандарт

Стандарт безопасности

Дизайн относится к UL60950-1, TUV EN60950, CCC

Стандарт EMC

Дизайн относится к EN55022, EN61000-3-2,-3, EN61000-4-2, 3,4, 5,6, 8,11; ENV50204, EN55024, уровень легкой промышленности, критерии A

Другие

Размеры

215*115*50 мм (Д * Ш * В)

Вес

1,1 кг/шт.; 12 шт/14кг/0,95 куб. См

Примечание

1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25 градусов температуры окружающей среды.

2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 & Prime; витая пара-провод прекращен с 0.1μf и 47μf параллельный конденсатор.

3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки.

4. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно по-прежнему соответствует директивам EMC.
