500w 27v 16.5a программируемый импульсный источник питания ac-dc для светодиодной ленты

500 w 27 v 16.5a программируемый импульсный источник питания ac-dc для светодиодной ленты ight, камеры видеонаблюдения и промышленных (s-500-27)



Импульсный источник питания

Выходная мощность: 500 Вт

Выход: 27VDC, 0 ~ 16.5A

При оформлении заказа, пожалуйста, выберите входное напряжение.

Особенности и преимущества:



Высокая эффективность, высокая надежность и низкая стоимость Выбор диапазона входного напряжения переключателя 100% полная нагрузка и машинный тест Характеристики защиты: короткое замыкание/оверлоа Охлаждение встроенным вентилятором



Модель

Спецификация

S-500-5 S-500-12 S-500-15 S-500-24 S-500-48 Выходное напряжение постоянного тока 5 В 12 В 15 в 24 В 48 В Диапазон выходного напряжения (Примечание: 2) ± 2% ± 1% ± 1% ± 1% ± 1% Номинальный выходной ток 80а 40А 32А 20А 10.4A Диапазон выходного тока 0 ~ 80A 0 ~ 40A 0 ~ 32A 0 ~ 20A 0 ~ 10.4A Волна и шум (Примечание: 3) 75mVp-p 120mVp-p 150mVp-p 240mVp-p 240mVp-p Стабильность на входе (Примечание: 4) 0.5% ± 1% ± 1% ± 1% ± 1% Стабильность нагрузки (Примечание: 5) ± 3% ± 1% ± 1% ± 0.3% ± 0.3% Выходная мощность постоянного тока 400 Вт 480 Вт 480 Вт 480 Вт 500 Вт Эффективность 80% 83% 84% 86% 87% Регулируемый диапазон напряжения постоянного тока ± 10% ± 10% ± 10% ± 10% ± 10% Диапазон входного напряжения переменного тока 100 ~ 132VAC/190 ~ 240VAC 250 ~ 340VDCПри оформлении заказа, пожалуйста, выберите входное напряжение. Входной ток 5А/230В Силовой завод 0,65-0,75 Переменный ток 46A/230В Ток утечки <3. 5 мА/240 В переменного тока Защита от перегрузки 105%-150% Тип: вырубной выход. Сброс: автоматическое восстановление. Защита от перенапряжения 120%-150% Высокотемпературная защита ERH3 ≥ 65 °C ~ 70 ° CFan on, ≤ 55 °C ~ 60 ° CFan off, ≥ 80 °C ~ 85. Отключается выход (5-15 в) ~ (24-48 В) Температурный коэффициент ± 0.03%/°C Настройка, подъем, время ожидания 1 s, 100 ms, 50 ms Вибрация 10 ~ 500 Гц, 2G 10 мин,/1 цикл. Период 60 мин, Каждая ось Выдерживает напряжение I/P-O/P: 1,5 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC Сопротивление изоляции I/P-O/P, I/P-FG, O/P-FG: 100 м Ом/500 В постоянного тока Рабочая температура и влажность (-10 °C) ~ + 60 °C, 10% ~ 95% RH Хранение температуры и влажности (-20 °C) ~ + 85 °C, 10% ~ 95% RH Общий размер 238x124x65мм (Д * Ш * В) Вес 1,22 кг Стандарты безопасности GB4949, UL60950, EN60950 Стандарты EMC В соответствии с дизайном уровня GB9254 EN55022 EN55024 A Примечание:

1. Параметры в условиях тестирования: 230 В переменного тока, номинальная нагрузка, 25 °C 70% относительной влажности. Температура.
2. Допуск: включая допуск установки, стабильность цепи и стабильность нагрузки. (Примечание: 5).
3. Волновой тест: принятие "A12" двойной провод для 20 МГц, и 0,1 мкФ и 47 мкФ конденсатор короткого замыкания для прерывания.
4. Испытание на стабильность входного напряжения: самое низкое напряжение будет до самого высокого напряжения при перегрузке цепи.
5. Испытание на стабильность нагрузки: нагрузка от 0% до 100%.
6. C3, 4 должен быть сбит.

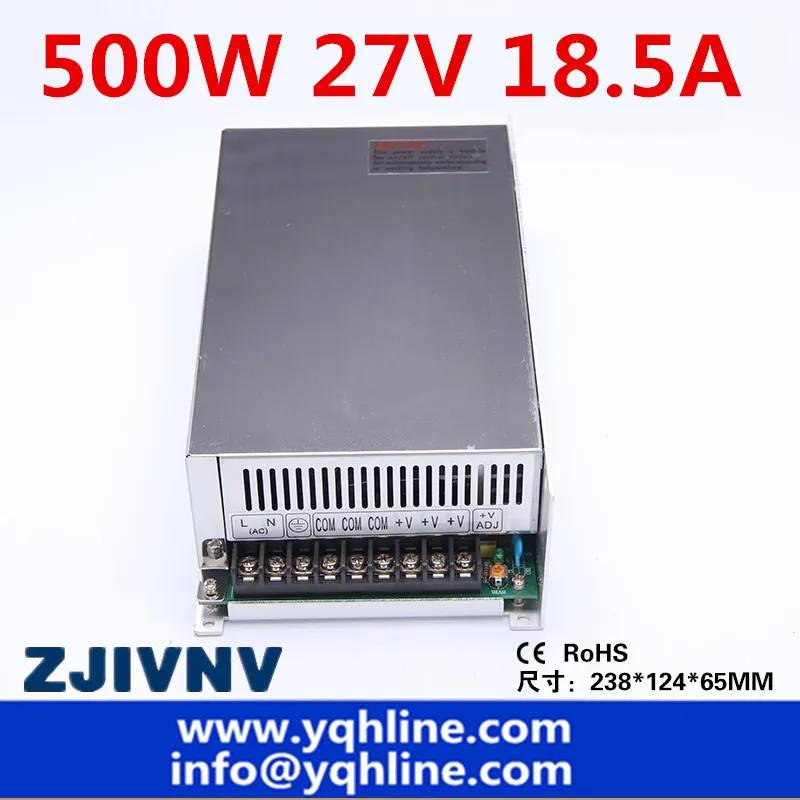

Следуйте этим фотографиям только для справки, окончательный выход-DC 27 V.
