Новый 100 P/R NPN DC5 ~ 24V AB 2ph вал 6 мм 1500 об/мин инкрементный фотоэлектрический

Новый 100 P/R NPN DC5 ~ 24V AB 2ph вал 6 мм 1500 об/мин инкрементный фотоэлектрический

Новый 100 P/R NPN DC5 ~ 24 V AB 2ph вал 6 мм 1500 об/мин фотоэлектрический поворотный кодер

Энкодер 100 P/R NPN

Технические характеристики

Проект

Кодировщик

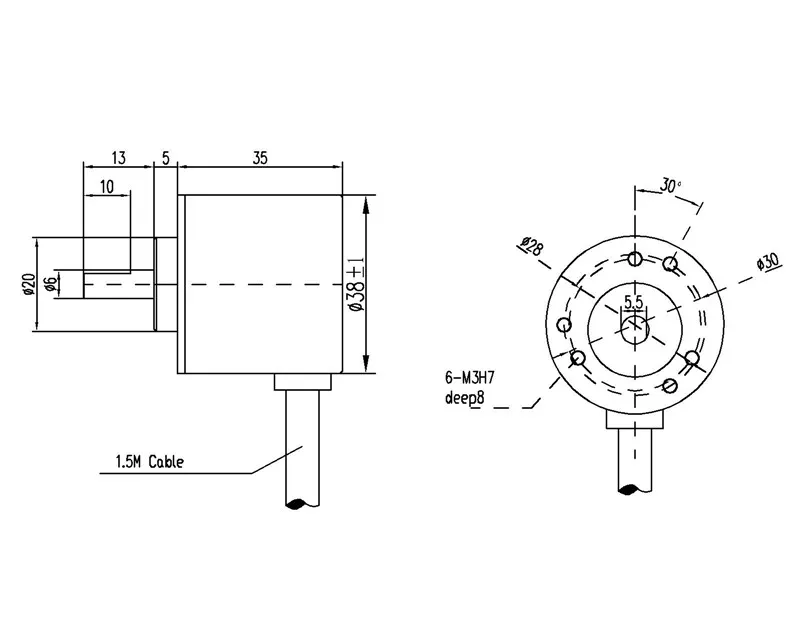

Внешний вид

& Phi; 38 × 35,5 мм

Диаметр вала: & phi; 6 мм

Осевая Стопорная Платформа: высокая 5 мм, 20 мм

Разрешение

100 импульсов/об.

Выход формы сигнала

А · в двухфазный

Максимальная Механическая скорость

1500 об/мин

В Частота отклика

20 кГц

Напряжение питания

DC 5 V ~ 24 V

Выход Тип

Выход открытого коллектора NPN

Длина кабелей

150 см

Особенности:
-Легкий вес и небольшой размер.
-Вращая решетчатый диск и направление оптопары, которые генерируют счетные импульсы.
-Простая установка.
-Подходит для измерения скорости вращения объекта, угла, ускорения и длины.

Выход:
AB двухфазный квадратурный выход прямоугольного импульса, выход цепи является NPN открытым коллектором выходного типа, выход этого типа может и с внутренним подтягивающим резистором непосредственно подключен MCU или PLC, например, 51 одиночный или для Mitsubishi PLC (режим ввода ПЛК должен быть подключен к функции переключателя 0 В).
Примечание:Если кодировщик не подключен к устройству, не может быть непосредственно осциллографом (открытый коллектор выход без подтягивающего резистора, когда нет выхода напряжения) если вам нужен осциллограф в двухфазном выходе AB с двумя выдвижными резисторами.

Применимость:
Подходит для различных интеллектуальных измерений перемещения управления, Автоматическая гильотинная бумажная машина с фиксированной длиной, стальной контроль длины выреза, мирная измеренная высота по шкале человека, студенческие гоночные роботы.

Проводка Выход:Фаза, фаза B, положительная поставка Vcc, V0, экранированный провод.
Тип подключения:Зеленый = A фаза, белый = B фаза, красный = мощность +, черный = мощность-
Примечание:AB двухфазные выходы не должны быть подключены непосредственно к VCC, в противном случае они будут сжигать выходной транзистор.
