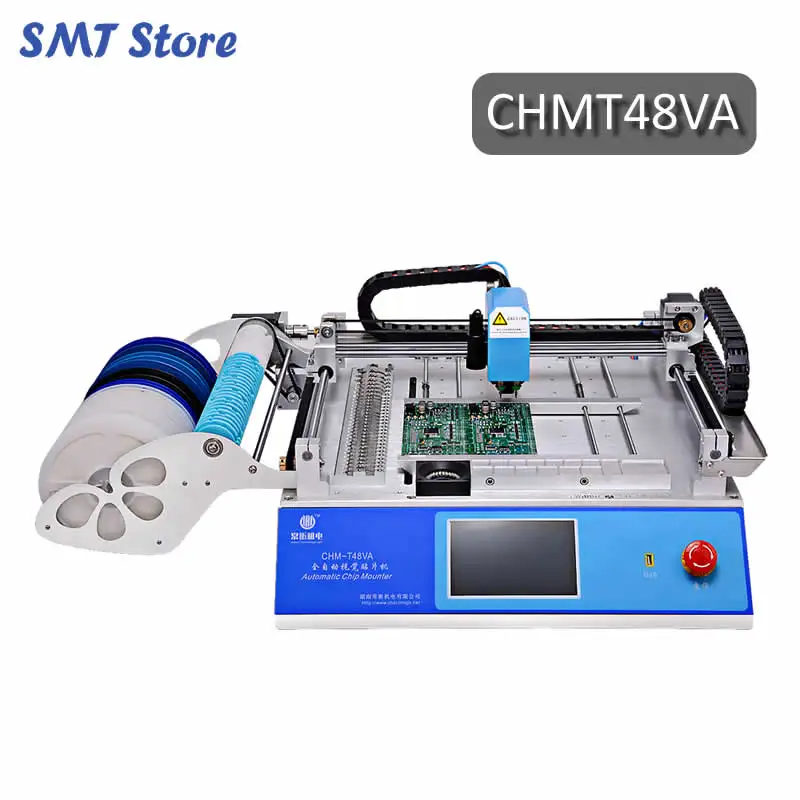

CHMT48VA Настольный SMT выбор и место машина со встроенной промышленной платой со встроенной системой Linux

Все-в-одном mahcine, комната сохранена, очень хорошо для небольшого серийного производства, protopyting, исследования, образования и т. Д.

Введение:

1. Номер модели: CHM-T48VA

2. Бренд: Charmhigh

3. Основная конфигурация: настольный Тип + универсальная машина + две камеры видения + Встроенная система Linux + 2 головки 29 ленты

Питатели + мотор управления замкнутым контуром с кодером + сенсорный экран

4. Максимальная площадь печатной платы: 355*355 мм

5. Компонент: 0402-5050, SOP, QFN, QFP, BGA и т. Д.

6. Размеры: 960 мм (Д) × 705 мм (Ш) × 335 мм (H), AC220V/110V (50/60 Гц)

7. Время выполнения: 1-3 рабочих дня

8. Доставка: DHL/ TNT экспресс-доставка от двери до двери, всего занимает 4-8 дней.

9. Способ оплаты: банковский перевод (T/T); PayPal; Кредитная карта; W/U

10. Упаковка: Фанерная коробка

11. Код HS: 8479.89.62.00 (машина для выбора и размещения)

Описание:

CHMT48VA-это низкая стоимость, хорошая точность, две головки, Настольный Размер, выбор и место машины от Charmhigh. Вы можете использовать его для

Производим различные дизайны, от 50 до 100 шт при съемке. Он работает очень хорошо для низкообъемного выбора и размещения 0402 на основе

Дизайн.

CHMT48VA-это настольная машина на основе видения, которая использует встроенную систему Linux, вы можете использовать эту машину

Без компьютера это отличие от CHMT36VA.

Он очень надежный с недорогой экономичной моделью, эта маленькая платформа поставляется с системой предварительного видения, замкнутым контуром

Контроль, 29 шт. материал стеки поддержка 29 ленточных кормушек. Высокая точность и легко научиться.

Он совместим со всеми различными компонентами 0402-5050,SOP, QFN, QFP... очень подходит для прототипов строителей, любителей,

Разработчики, группы разработчиков и небольшие партии продукции.

CHMT48VA совместимое программное обеспечение: Altium designer,Protell99SE,PADS,Kicad,Eagle,Cadint,Cadence Orcad,Cadence

Allegro,PROTEUS .. и т. Д. До тех пор, пока программное обеспечение может генерировать координаты X.Y.

Рабочее видео на Youtube:

Таблица Топ видение SMT выбор и место машины CHMT48VA:

Флуоресцентный

CHMT48VA монтаж различных видов IC:

Флуоресцентный

CHMT48VA размещение 0402 0603:

Флуоресцентный

Стандартный упаковочный лист для CHMT48VA:

1) Машина для выбора и размещения CHMT48VA 1

2) Juki СОПЛО всего 4 шт (503, 504, 505, 506 размер)

3) 8G USB драйвер 1

4) шнур питания 1

5) Тяговая игла 2

6) катушка для натяжной иглы

7) Настройка позиционирования камеры черная плата 1

8) шестигранный ключ 6

9) пинцет 1

10) кисть 1

11) ручка для сенсорного экрана 1

12) Приспособление для IC лотка 4

13) смазка 1

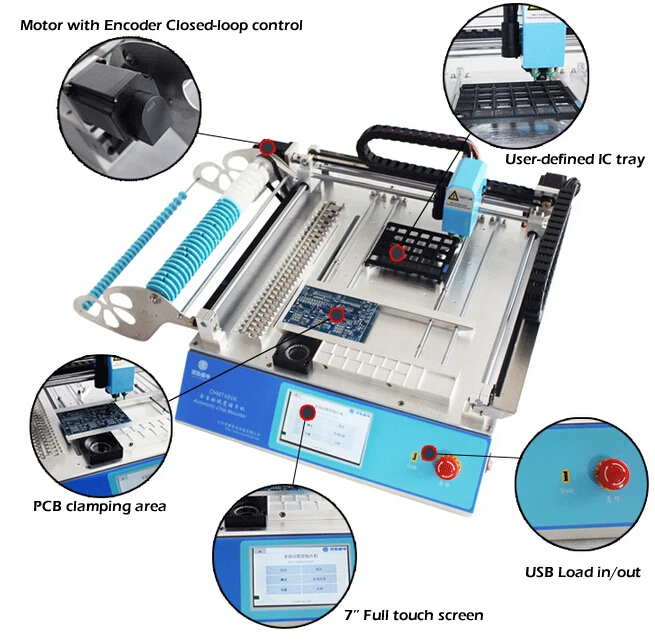

Преимущества CHMT48VA:

1. Удобное программное обеспечение, встроенная Linux система машины, стабильная промышленная основная плата, независимая работа, нет необходимости

Внешний компьютер, научиться быстро и легко работать, это занимает всего полдня, чтобы начать работу.

2. Встроенный сенсорный экран, нет необходимости в внешнем мониторе, комнатной сохранности, более удобной эксплуатации, поддержка USB мыши.

3. Две камеры обзора сверху и снизу, корректируют положение каждого компонента, вы можете просматривать изображение с экрана для

Каждый компонент. (максимальный размер компонента 22*22 мм)

4. Он имеет гибкое зажимное приспособление PCB, подходит для различных размеров PCB.

5. Он поддерживает пользовательский лоток IC, лоток IC может быть закреплен на машинном столе.

6. Две монтажные головки с 2 насадками Juki, насадка Juki внутри магнита, поэтому ее можно снять пальцем, нет необходимости разбирать

С гаечным ключом, угол вращения сопла-180 градусов до + 180 градусов.

7. Все-в-одном машина, 29 шт. кормушки включены в машину, нет необходимости покупать другие детали, машина готова к работе.

8. Обнаружение оси Z, Тяговая игла машины автоматически возвращается в происхождение, чтобы избежать поломки сопла.

9. Максимальная высота компонента поддержки 5 мм.

10. Управление замкнутым контуром, ось X,Y с кодером, не выходя из строя.

11. PCB откалиброван двумя позициями компонентов, затем остальные компоненты будут откалиброваны автоматически.

12. С вакуумным обнаружением, с автоматической подачей, если один компонент сосет криво, он автоматически бросит его в депозитную зону,

Затем выберите новый для крепления снова.

13. При обнаружении видения камера будет автоматически корректировать угол компонента и разместить на печатной плате правильное место. Если головки не выбираются

Компоненты, камера обнаружит его и вернется, чтобы забрать снова, 3 раза не выбирая, машина будет Тревожить и останавливать, после поставки

Материал, затем продолжить работу, не нужно начинать снова.

14. Поставляется с инструментом преобразования (версия ПК), редактировать рабочий файл в компьютере и загружать рабочий файл в машину через usb-порт, быстро и

Удобно.

15. Поддержка панелей.

16. Если у вас нет файла PCB, вы можете создать новый рабочий файл для программирования непосредственно в машине.

17. Поддержка одного шага.

18. Поддержка резки ленты/основной материал/материал трубки.

Характеристики:

Модель

CHM-T48VA

Площадь печатной платы

10 мм * 10 мм-355 мм * 355 мм

Перемещение по оси X Y

4000*460 мм * 15 мм

Самый высокий компонент

5 мм

Головки для размещения

2 шт., поставляется с 4 насадками

Питатели

Лента подачи катушки 29 шт.;

(8 мм = 2 2 шт., 12 мм = 4 шт., 16 мм = 2 шт., 24 мм = 1 шт.)
Передний оптовый IC Фидер = 14 шт, таможенный IC лоток 20 шт

Поддерживаемая палка подачи (опционально)

Система видения

Две камеры (вверх и вниз
Камеры) Максимальный диапазон обзора 22*22 мм

Привод

Система управления шаговым приводом с замкнутым циклом, убедитесь, что не выходит из строя

Самовозвращающееся Обнаружение оси Z

Да, это предотвращает поломку сопла

Вытяжной self-возврат

Да, это предотвращает разрыв иглы

Метод обнаружения утечки материала

Вакуумное обнаружение, Обнаружение видения

Сенсорный экран

7 дюймов промышленный сенсорный экран

Основная плата

Независимые исследования
Основная промышленная плата

Система

Встроенная система Linux

Скорость крепления

3000cph (вкл.)

Точность крепления

± 0,025 мм

Компоненты

0402-5050,SOP,QFN, QFP. . И т. Д.

Размер машины

L 960 мм * W 705 мм * H 335 мм

Вакуумный насос

-92 кПа (2 шт., встроенный, бесшумный
Тип)

Внешний источник воздуха

Нет необходимости (сборка машины
Бесшумный вакуумный насос 2 шт.)

Внешний ПК

Нет необходимости в внешнем ПК (он имеет
Встроенный компьютер)

Напряжение

220 В переменного тока (110 В переменного тока), 50 Гц/60 Гц

Вес нетто

55 кг

Вес брутто

70 кг/107*79*50 см

100% реальные фотографии:

Образцы печатных плат:

100% высокие отзывы клиентов для CHMT48VA:

Обратите внимание:

Машина для выбора и размещения CHMT48VA в комплекте со всеми аксессуарами, входящими в посылка, прошел контроль качества. Готов к использованию.

Мы предоставляем Своевременное послепродажное обслуживание, каждая машина 100% протестирована перед отправкой. Пожалуйста, приобретайте его с уверенностью.

Наслаждайтесь вашим выбором и размещением машины!

Обслуживание и гарантия:

Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненного обслуживания.

Мы всегда предоставляем запасные части машины, фабричные надежные прямые поставки.

Мы предоставляем онлайн Q/A и поддержку по поиску и технической консультации.

Предоставляем один послепродажный сервис.Каждая машина 100% протестирована задолго до отправки.
