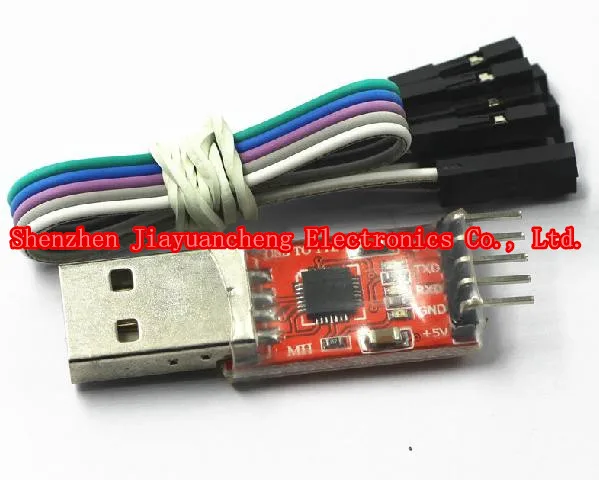

Высокоскоростной STC кабель для загрузки CP2102 USB Поворотная ТТЛ-схема/жесткий диск

Высокоскоростной STC кабель для загрузки CP2102 USB Поворотная ТТЛ-схема/жесткий диск

Добро пожаловать в наш магазин

*  Описание товара

Этот пакет для загрузки Поддерживает 3,3 V И 5V MCU STC Полный спектр Программирование


С USB к TTL, USB-К-серийномуФункция Может использоваться для того, чтобы Обновление USB к TTL Электронные продукты, Без влияния на нормальное положение Последовательной передачи данных отладки!



Максимальная скорость передачи данных в секунду 115200 Широкий ряд поддерживаемых устройств! Больше не нужно STC12 Серия, STC11Серия, STC15Серия Burn Дистресс!

Описание контакта:

G: Заземления (GND) GND Соединение STC MCU

O: Мощность (Выход VCC) Подключен STC Микроконтроллер VCC

R: Получение (RXD) Подключен STC Микроконтроллер P3.1

Условия оплаты: Отправьте письмо (ТСД) Подключен STC Микроконтроллер P3.0

Советы (Очень Важно):

TXD: Отправьте письмо Сторона, Как правило, выраженная Свой собственный Отправитель, Нормального общения RXD Необходимо подключить к Другое Устройство.

RXD: Конец приема, Как правило, выраженная Себя На приемном конце, Нормального общения ТСД Должен быть подключен К другому Устройство.

В тех случаях, когда Нормального общения Сама по себе ТСД RXD Навсегда Подключен Устройство!

После возобновления Спонтанного: RXDВ тех случаях, когда Обычный Коммуникационного доступа Другие устройства ТСД, Поэтому, если вы хотите Для того, чтобы получать данные Отправить сам по себе Как следует из имениЭтоЗаключается в том, что они Собственный Для того, чтобы получать данные Передача, А именно Собственный ТСД Непосредственно подключенный к RXD, Используется для Приема и передачи Тест Это нормально, Является Самый быстрый и легкий Способ тестирования Когда возникает проблема Сначала сделайте Этот тест Для того, чтобы определить Сбой продукта. Также известный как Петлевой тест.



Уровень логики:

TTL уровня: Как правило, Представляем Двоичные Данных, Эквивалентен Положениями + 5В Материнскую плату "1", 0 В Эквивалентен Логика "0", Система Называется TTL Сигнал Является Положительной логики

RS232 уровня: Использование -12V Для того, чтобы -3 в, Эквивалентен Логическим "0", + 3 в Для того, чтобы + 12V Логика Уровень Бесплатная доставка, Эквивалентен Логическим "-1 шт."Представляет собойОтрицательной логики

Описание продукта:

1, основной Чип CP2102, Генерирования виртуального Последовательный порт После того, как Установка драйвера

2, USB Для того, чтобы взять мощность, Приводит к тому, чтоИнтерфейс Включает в себя 3,3 V (<40mA), 5V, GND, TX RX, Сигнал Pin-код Уровень 3,3 V, Положительной логики

3, Бортовой Индикатор состояния, Получить Индикатор, Правильный Установка Привод Индикатор состояния С подсветкой, Отправка и приемИндикатор Вспышки В тех случаях, когда Связь Скорость передачи данных Выше Яркость Ниже

4. Поддержка От Скорость передачи данных по Bluetooth Между 300bps ~ 1 Мбит/с

5СообщениеПоддерживаемые форматы: 1) Скорость передачи информации в 5,6,7,8; 2) Поддержка 1,5, 2 Стоп-битов; 3) странные, ровные, отметьте, пространство, нетПаритет

6, Поддерживаемые операционные системы: Windows vista / xp / server 2003/200, Mac OS-X / OS-9, Linux

7, USB Головка Является Мужской, Может быть подключен напрямую К компьютеру USB Порт

8, Компоненты с поверхностным монтажом Для SMT Производственный процесс, Качество и устойчивость

9, Не имеет USB Головка Объем: (Мм)

Покупайте эту Продукт включает в себя Следующие аксессуары:

1, модуль * 1

2,20 см Длинный 4P Dupont линия * 1

Примечание: USB к последовательный порт может использоваться STC-ISPV3.94 выше обновленный анод STC микроконтроллер старой версии, что является STC89C (LE) и STC12C (LE) из нержавеющей стали серии (чип может не быть в состоянии для того, чтобы скачать Новинка версия, У пользователей будет самое высокое и низкое программное обеспечение Поттер, вы можете загружать тот же уровень, Мы не гарантируем, что эта, на ваш собственный усмотрение)
