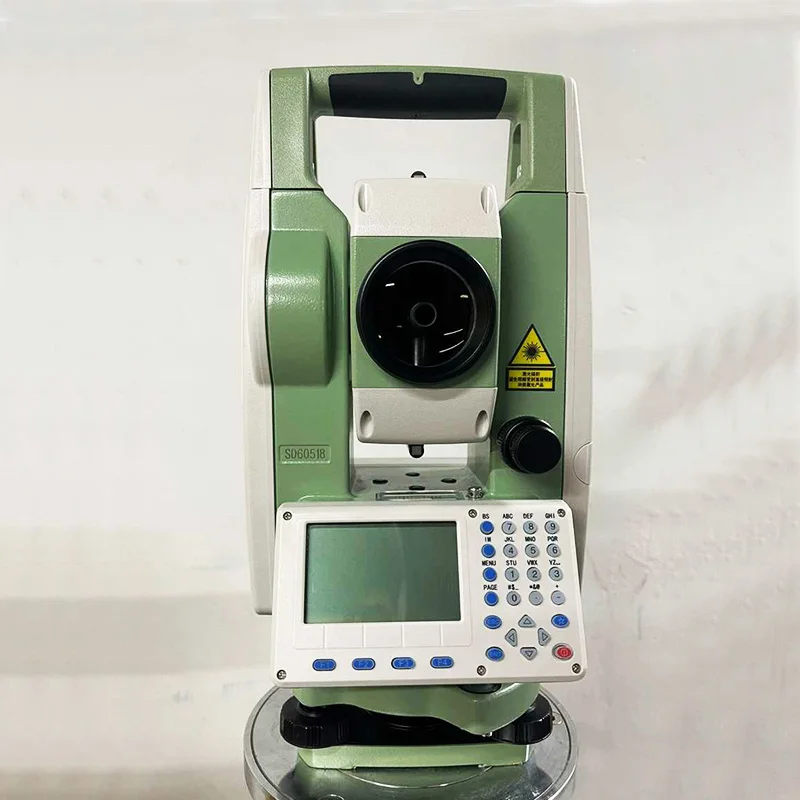

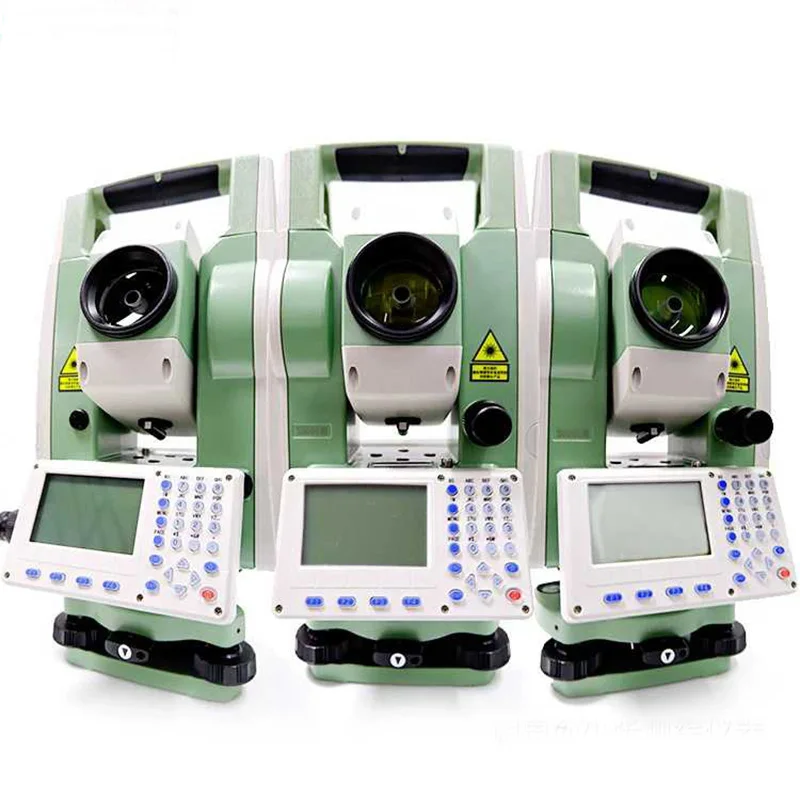

Серия STS-722-это общая серия станций, запущенная шлифовальной оптоэлектроникой для профессиональной инженерной съемки.

Измерение расстояния составляет 1000 м без призмы, 5000 м с одной призмой, а точность измерения расстояния составляет ±(2 мм + 2*10-6 · D).

Рекомендуемые и упрощенные процедуры измерения, IP55-class анти-упругий фюзеляж, специально для инженерных измерений.

Измерение угла абсолютного кодирования и лазерное измерение расстояния без призм обеспечивают скорость и точность измерения.

Обновленная головка для измерения расстояния более быстрая и стабильная, может непосредственно выводить данные в формате dat и может быть оснащена программой измерения плотины.

STS-722 серии ультра-высокая экономичная конфигурация, создающая практичный, простой в использовании и удобный измерительный прибор.

1. Измерение угла абсолютного кодирования

Инициализация не требуется для запуска, что позволяет избежать потери данных из-за отключения питания во время измерения. Улучшите точность и стабильность измерения угла.

2. Двухосная жидкая фотоэлектрическая электронная компенсация

Международная передовая Двухосная технология компенсации, Горизонтальная и вертикальная компенсация в то же время, автоматически устраняет ошибки. Графические электронные пузырьки ясны с первого взгляда.

3. Измерение расстояния лазера без призмы

Точка светоизлучающая поверхность, длинный Диапазон измерения; Быстрая скорость: точность измерения 0,8 секунд, 0,5 секунд; Длинный Диапазон измерения: Призма-свободный диапазон измерения 1000 м, лист отражателя 1000 м, одиночная Призма может достигать 5000 м; Высокая точность: ±(2 мм + 2x10 2x10 6 · D) погрешность, 2 "точность измерения угла.

4. IP55 Класс водонепроницаемый и пылезащитный дизайн

Аккумулятор имеет встроенный дизайн и ключевые части, такие как Горизонтальная и вертикальная ось, панель, И Фокусировка телескопа защищена водонепроницаемыми резиновыми кольцами, чтобы она могла адаптироваться к различным суровым условиям.

5. Лазерная указка

Лазерный луч также может быть всегда включен, когда расстояние не измеряется, что удобно для прицеливания на цель в условиях низкого светильник, таких как туннели.

6. Лазерное выравнивание

Видимый лазерный луч используется для прямой наведения на центровую точку управления, устраняя утомительную работу регулировки окуляра и повышения эффективности работы.

7. Большая память

Инструмент имеет встроенную память 50 м, которая может хранить около 400000 точек. Он оснащен sd-картой 2G в качестве стандарта и может быть расширен до 32G.

8. Удобный режим связи

Два режима передачи данных: sd-карта и USB.

9. Большой экран, большие кнопки

8 рядов отображения данных, удобный для ввода и просмотра данных.

10. Шаг винта изменяется от 0,35 мм до 0,25 мм

Амплитуда тонкой настройки зашифрована, и окуляр выровнен более точно.

Обтекаемые процедуры измерения

Ставка

Данные точки вывода могут быть занесены на сайте, или данные в памяти общей станции можно отозвать. Данные памяти могут быть загружены через компьютер и сохранены на общей станции. В то же время, вы можете просмотреть значения отклонения полярных координат, ортогональной и координатной разницы.

Измерение высоты Подвеса

Для некоторых измеренных точек, которые не могут быть доставлены призмой, вы можете непосредственно нацелиться на призму на опорную точку непосредственно ниже нее, измерить горизонтальное расстояние, А затем направьте на подвесную точку высоты, чтобы измерить разницу в высоте измеренной точки. Его можно использовать для измерения изголовья высоковольтных линий, мостов и других конструкций.

Расчет площади

Программа измерения площади может измерять площадь и окружность, заключенную соединительной линией между целевыми точками в режиме реального времени. Нет ограничений на количество целевых точек. Точки, участвующие в вычислении, могут быть измерены в режиме реального времени, выбраны из памяти или введены на месте с клавиатуры.

Дорожный дизайн

Четыре типа элементов, прямой линии, дуги, кривой перехода и точки перекрещивания, могут быть использованы для изменения значений конструкции плоскости дороги и высоты. Функция слежения за дорогой может удобно и быстро найти среднюю долю, боковую долю и границу наклона в соответствии с дорожным пробегом и номером кола.

Боковое измерение

Программа может рассчитать расстояние наклона, горизонтальное расстояние, разницу в высоте и азимут между двумя целевыми точками в реальном времени. Точки, участвующие в вычислении, могут быть измерены в режиме реального времени или выбраны из памяти или вручную вводятся с клавиатуры. Пользователь может выбрать два варианта: от края до края и от луча до края. Во время измерения последние две точки можно проверить немедленно.

Дистанционная эксцентричность

Для точек, которые не могут быть доставлены призмой или за препятствиями, координаты этих точек, которые не могут быть получены линией видимости, могут быть рассчитаны с помощью относительных отношений, таких как угол и расстояние, после наблюдения за видимыми точками, прилегающими к нему. Измерение эксцентричности включает в себя эксцентричность расстояния и угловую эксцентричность.

Свидание

Установите станцию на фиксированной точке и наблюдайте за двумя горизонтальными углами А и В до трех известных точек управления, для того чтобы рассчитать географические координаты, чтобы быть фиксированной точки, который называется резекции. Он может настроить станции на нескольких известных точках управления, чтобы наблюдать направление или расстояние до ожидаемой точки соответственно, или установите станции на ожидаемой точке, чтобы наблюдать направление или расстояние до нескольких известных точек управления, а затем рассчитать координаты ожидаемой точки.

Светящаяся трубка, монтажная плата, CCD приемник, абсолютный код циферблата, объектив, вращение зазора зрения, добавить водонепроницаемое резиновое кольцо, горизонтальной оси вращающейся части, добавить водонепроницаемое резиновое кольцо, объектив телескопа, добавление водонепроницаемого резинового кольца, лазерной трубки излучения, фокусирующей линзы, приемной трубки, группы объективов, Окуляр микроскопа, светоотражающие Лазерная Видимый светильник группы линз, Автоматическая компенсация регулировки, схема, силиконовая задняя крышка-чехол фотоэлемент, с водными пузырьками, конденсаторный микрофон, светильник, фотоэлектрический круговой электронный уровень

Область применения

Шлифовальный STS-720 серии Инженерная общая станция может быть использована в геодезировании и картографии, строительстве, водном хозяйстве, транспортировке и дорогах, инвентаризации и исследования недвижимости

В строительстве, установке и вводе в эксплуатацию крупномасштабного промышленного производственного оборудования, наблюдении за деформацией мостов и плотин и геологическом мониторинге аварийных ситуаций. Измерение без призм может быть использовано там, где неудобно устанавливать призму, так что измерение является точным и быстрым.

Применение

Измерение контроля

Полосовая местность и скрытые зоны, такие как обзор линии управления и обзор городского контроля, используют основную функцию измерения общего измерения станции-траверс. Расположение проходной сети и угловой сети очень гибкое, удобное для наблюдения и высокой точности. Используется в сочетании с продуктами GNSS (трубки, RTK), это может значительно повысить эффективность работы и сделать операции измерения более точными и гибкими. Плоскость и высота управления могут быть выполнены в то же время, используя общую станцию для измерения тригонометрической высоты может полностью заменить выравнивание четвертого уровня.

Мониторинг деформации

При наблюдении за деформацией зданий и динамическом мониторинге геологических катаклизмов функция координатного измерения общей станции используется для контроля трехмерных координат деформированных частей в реальном времени, который может хватать деформацию во времени и обеспечить безопасность конструкции.

Топография

Используйте функцию программы измерения общей станции для выполнения трехмерного измерения координат, бокового перекрестка, заднего перекрестка, геодезии земли и т. Д. Он не только прост в эксплуатации, но и быстрый и точный. Он также может выполнять контрольные измерения и измерения сломанной точки одновременно. Через трансмиссионное оборудование, общая станция может быть подключена к компьютеру и плоттеру для формирования интегрированной системы геодезии и картографии внутренних и внешних отраслей промышленности, тем самым значительно повышает качество и эффективность Топографического картографирования.

Измерение плотины

Программа измерений, специально разработанная для профессиональных пользователей, используется для измерения плотин.

Инженерные зазоры

Используйте функцию слежения за общей станцией, чтобы быстро и точно определить местоположение проектируемых зданий, дорог, трубопроводов и других объектов на строительной площадке в соответствии с требованиями чертежей, В качестве основы для строительства. Особенно Некоторые здания (конструкции) со сложными формами, высокими требованиями и большими размерами.
